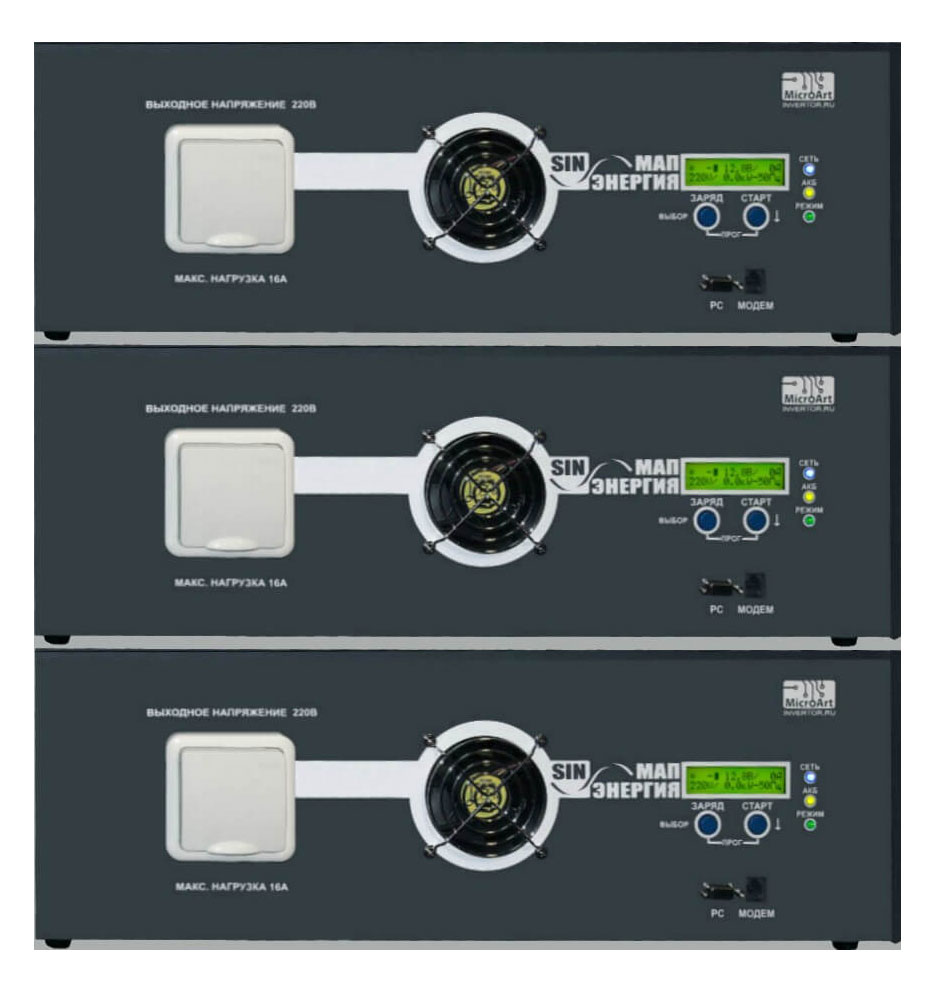

Инвертор МАП MicroArt SIN Hybrid 4,5кВт 24В 3F

Инвертор МАП MicroArt Hybrid 4,5 кВт на каждую фазу 24В в трехфазном исполнении обладает гибридными характеристиками, имеет функцию переключения на аккумуляторы и выработку от них 220 В в случае исчезновения в сети 220 В (ИБП), а также осуществлять подкачку энергии к домашней электросети 220 В. Используется на различных объектах, а также в домах для обеспечения резервного и бесперебойного электроснабжения, кратковременного увеличения мощности сети для обеспечения пиковых нагрузок.

Функции инвертора

• Отображение напряжений, токов, режимов работы и других функций на ЖК экране.
• Регулируемая четырёхступенчатая система заряда любых аккумуляторов, с термокомпенсацией.
• Возможность автоматического увеличения мощности электросетей в пиковое время или при пиковых нагрузках.
• Наличие байпаса (автоматическая трансляция 220 В).
• Корректная работа с мини-электростанцией: перехват нагрузки в случае превышения мощности.
• Автоматическое временное уменьшение зарядного тока, в случае общего потребления в рамках максимальной мощности миниэлектростанции; выравнивание зарядного тока.
• Точная подстройка значения выходного напряжения, с возможностью установки его величины по желанию пользователя (в режиме генерации напряжения от инвертора МАП).
• Возможность, по желанию пользователя, менять пороги напряжений начала/конца заряда.
• Расчёт падения напряжения на проводах к АКБ в зависимости от тока и соответствующая корректировка напряжения.
• Возможность закачивания энергии от солнечных панелей и ветрогенераторов в промышленную сеть 220 В.
• Возможность подключения в трёхфазную сеть.
• Возможность связи с другими устройствами по шине I2C для их корректной совместной работы (солнечные контроллеры КЭС, BMS для литий-железофосфатных АКБ и др).

Рекордное время переключения с сети 220 В на МАП - 2 – 4 мс и с МАП на сеть 220 В – 0 мс (графики с данными можно увидеть по ссылке в описании модели МАП HYBRID ).

Доступна опция «эффективный фильтр 3 - 6 кВт» – плата с высокоэффективным фильтром входа и выхода для МАП Pro и HYBRID 3 – 6 кВт включительно, с увеличением гарантии на МАП до 3-х лет (аналог платы фильтра используемой в МАП DOMINATOR, устанавливается при изготовлении). Особенно рекомендуется при использовании с инвертором МАП генераторов энергии.

В МАП Pro и в МАП HYBRID установлен обычный фильтр на дросселе и конденсаторах. Но его возможности ограничены, особенно, если будет подключен генератор 220 В, т.к. все генераторы кроме инверторных, выдают на выходе нестабильные 220 В, с высоковольтными выбросами, настоятельно рекомендуем заказать эту опцию. Мы рекомендуем дополнительно добавлять опцию - внешний фильтр DL-50.

Поэтому, в модели МАП DOMINATOR, имеющий отдельный вход для генератора и 2 реле управления генератором, т.е. штатно рассчитанном на работу с генератором, был внедрён высокоэффективный фильтр, который в 8 раз эффективней, чем внешний фильтр DL-50. Такой фильтр, многократно уменьшает вероятность неисправности от выбросов генератора, хоть и не со 100%-гарантией. Тем не менее, его эффективность очень высока.

Внимание! Для использования максимальной фильтрации, необходимо чтобы нейтраль подходила ко входу инвертора, а нагрузка соединялась с нейтралью на выходе инвертора. Нейтраль входа МАП и нейтраль выхода МАП, соединены внутри МАП, при использовании этого высокоэффективного фильтра, через дроссель. Если нейтраль нагрузки подключить к общей нейтрали до МАП-а, то эффективность фильтра будет ниже.

Помимо новых возможностей МАП Hybrid может синхронизироваться и подкачивать в сеть дома энергию от АКБ, полученную в свою очередь от солнечных батарей или ветрогенератора или от дизель/бензо/газогенератора/микро-гидро-станции. Наиболее частое использование гибридного потенциала - увеличение мощности сети при недостатке выделенной мощности в пиковые часы, подкачка в сеть энергии от солнечных панелей/ветряков. Это возможно осуществлять, не задействуя АКБ, или задействуя их на небольшой процент ёмкости (без сокращения срока службы АКБ).

Работать синхронно с 380 В (3х220 В) могут три инвертора модификации МАП «Энергия» HYBRID, оснащённые дополнительными платами сопряжения (сетевыми платами). Сетевые платы устанавливаются по заказу в МАП HYBRID, при заказе не менее 3-х инверторов мощностью от 3 кВт и выше (мощности инверторов могут быть и разными).

Корпуса этих инверторов могут быть, по желанию заказчика, как стандартные, так и для 19-и дюймового шкафа (счёт для варианта 19 дюймов выписывается вручную, т.к. это дороже и мощности до 9 кВт один инвертор). Трёхфазный комплекс МАП HYBRID работает с одним массивом АКБ, напряжением 12, или 24 или 48 В.

Выходное напряжение: чистая синусоида. Возможна работа при относительной влажности от 0 до 98% без конденсации. Гарантия: 2 года.
