Инвертор МАП MicroArt SIN Titanator UPS 15кВт 48В 19"

Новая отечественная разработка, гибридно-сетевой инвертор МАП TITANATOR UPS, обладает всеми функциями инвертора МАП TITANATOR, но имеет и более широкие возможности и расширенные характеристики, а также идеально подходит под стандарт UPS (ИБП), со средним временем переключения 2-4 мс.

Если нет специальных требований по наличию стандартных выходов 220 В сзади корпуса и по форм-фактору корпуса 19 дюймов, то любой инвертор МАП TITANATOR является полноценным источником бесперебойного питания UPS (ИБП).

Особенности

1. МАП TITANATOR UPS может обеспечить большие токи заряда, что позволяет использовать внешние аккумуляторы даже с очень большой ёмкостью, и, соответственно, время автономной работы может составлять до нескольких суток.
2. Наличие собственного встроенного микрокомпьютера, подключение которого к LAN осуществляется с помощью 10/100 Ethernet порта. Он работает и собирает данные на флешку не зависимо от того, пользуетесь ли вы монитором или нет (функция чёрного ящика). Мониторит, отображает и сохраняет практически все доступные параметры инвертора МАП, солнечного контроллера MPPT КЭС (если он есть), внешней сети 220 В и подключённой нагрузки. Позволяет не только получать уведомления по заданным событиям, но и управлять работой МАП, а также запрашивать отчеты о состоянии. Измеряет текущую ёмкость АКБ и позволяет отключать генерацию 220 В от инвертора МАП по заданной степени разряда АКБ (функция монитора АКБ). Умеет строить синхронные графики по параметрам устройств и воспроизводить их с заданного времени/даты. Строить графики по истории (накопленным данным). Очень точные - посекундные. Умеет отображать в таблице все текущие настройки МАП для сервиса и справки.
3. Безопасные напряжения аккумуляторной сборки (12 В, 24 В или 48 В) и лёгкий доступ к аккумуляторам, позволяет проводить их легкое обслуживание или замену собственными силами. Что так же позволяет использовать стандартные внешние аккумуляторы большой ёмкости (например, фронт-терминальные, типа AGM, 150 Ач*12В), имеющие в 2 – 3 раза больший срок службы (10 – 15 лет).
4. МАП TITANATOR UPS можно как параллелить между собой, так и объединять в 3 фазы.
5. Два независимых входа питания 220В, позволяющих резервировать питание от внешних источников, будь то разные сетевые вводы, либо ввод и бензо-дизельгенератор.
6. В МАП TITANATOR, т.к. штатно предусмотрена работа с генератором (есть второй вход), установлены дополнительные мощные фильтры, которые так же фильтруют и сеть 220 В.
7. Программируемые встроенные три реле типа "сухой контакт" позволяют задействовать независимую систему оповещения и/или запускать генератор, оснащенный системой АВР.
8. Используемая низкочастотная технология обеспечивает минимальный уровень электромагнитных излучений и более высокую надёжность.

В 19-и дюймовом корпусе для максимального приближения к стандартам источников бесперебойного питания (под стандартные шкафы-стойки), были добавлены:

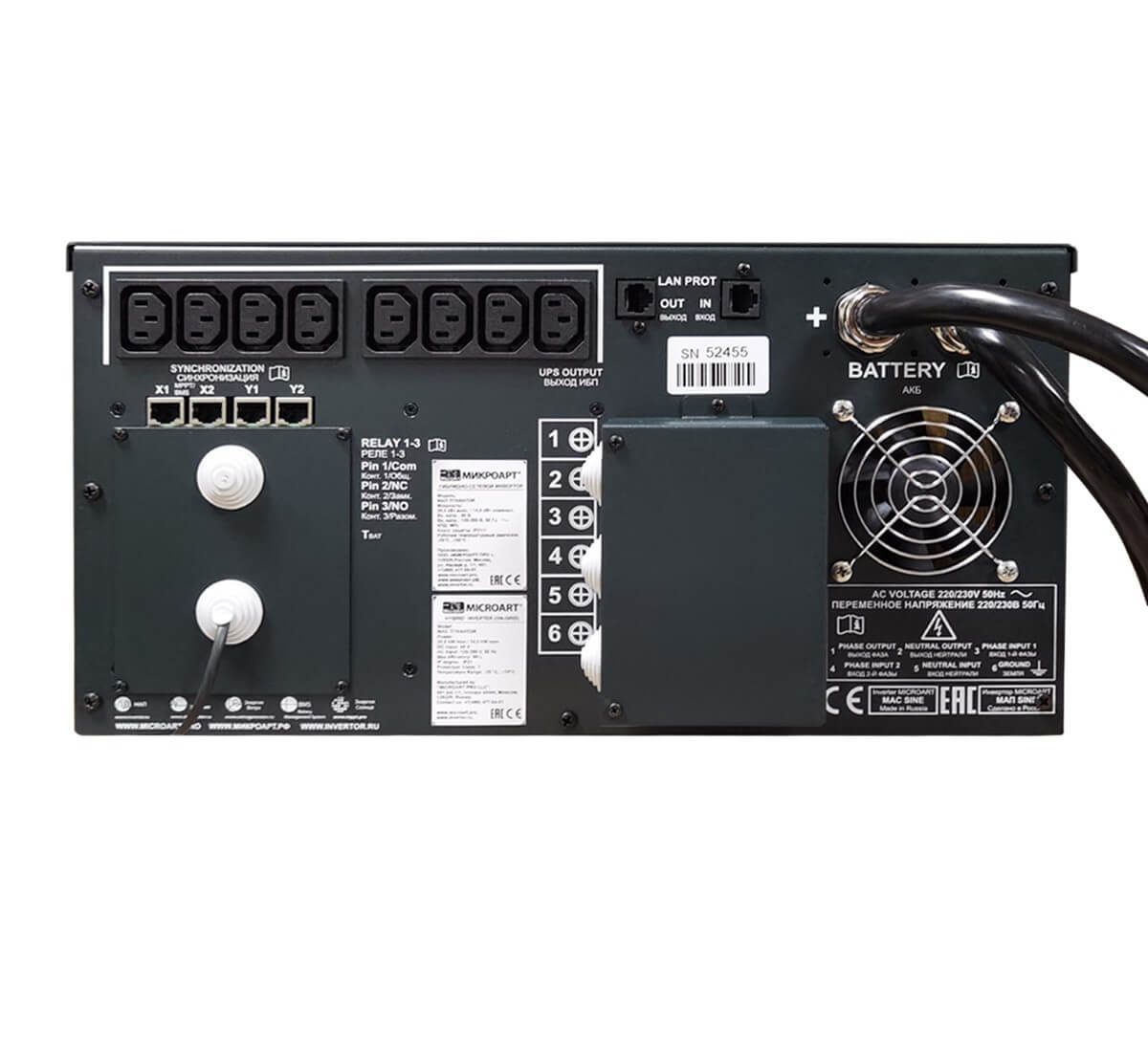

• соответствующие выходы 220/230 В сзади, в количестве 8 или 16 шт;
• сетевой (LAN) фильтр;
• забор холодного воздуха спереди, выдув горячего сзади;
• к встроенной микрокомпьютерной плате, позволяющей управлять МАП, собирать статистику и осуществляющей функции батарейного монитора, был разработан ПО Агент ИБП МАП. Это ПО подходит для Windows (Win7, 8, 8.1, 10), Windows Server 2008, 2012, 2016. Также реализована поддержка ОС семейства *nix. ПО позволяет осуществлять корректное автоматическое завершение работы компьютера или выполнение заданной пользователем команды при достижении настраиваемого порога состояния АКБ. Также ПО осуществляет мониторинг состояния электросети и ИБП.

Существуют две модификации корпусов 19 дюйм по высоте:

• 4U для мощностей МАП TITANATOR UPS до 6 кВт включительно.
• 5U для мощностей МАП TITANATOR UPS от 9 до 20 кВт включительно.

Гибридно-сетевая солнечно-ветряная электростанция

Схема подключения МАП с солнечным контроллером КЭС, контроллером ветра КЭВ и топливным генератором.

Что нового по функциям?

• Возможность быстрее заряжать АКБ: ток заряда увеличен более чем в полтора раза (по сравнению с предыдущими моделями в линейке)
• Появилась возможность смены АКБ «на горячую» при строгом соблюдении технического условия: отсутствие замыкания клемм АКБ «+» и «-». При внеплановом отключении АКБ инвертор МАП переходит в режим «байпас», то есть транслирует сеть на выход.
• Возможность размещать на стену: помимо стандартных – появилось и вертикальное исполнение (модели до 10 кВт).

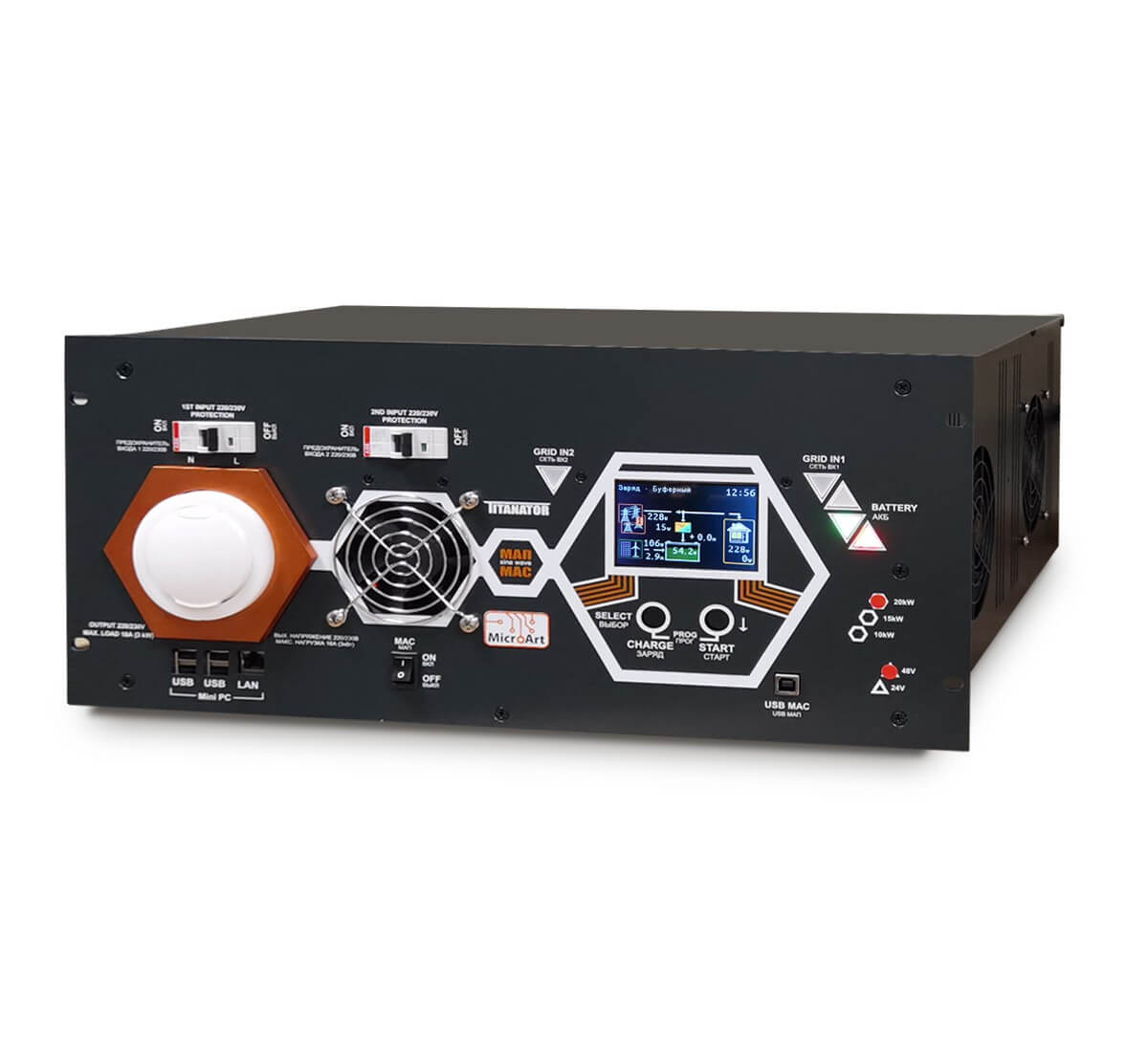

• Обновлённый дизайн и большой цветной TFT дисплей, что позволяет отображать большой объем информации: 3 варианта отображения информации.
• Прибор получил европейский сертификат качества ЕС, что означает соответствие самым строгим нормам качества и параметрам по электромагнитному излучению и безопасности.

Что нового по техническим характеристикам?

1. Мощный DSP процессор с 12 разрядными АЦП и расширенной периферией позволяет:
   • Точнее подстраиваться под сеть, чтобы осуществлять качественную подкачку, плавное переключение на сеть за счет качественной отработки сигналов от разных типов нагрузки и корректной подстройки под нее. В ЭКО режимах подкачка с точностью 2%, и автоматическая подстройка оптимальных режимов за счет базы статистики.
   • Новый процессор в комплексе с новыми аппаратными решениями позволяет значительно улучшить работу с тяжелыми пульсирующими нагрузками: импульсные блоки питания, семисторная нагрузка, мембранными насосами, дроссели иллюмесцентных ламп. Это происходит за счет улучшение качества синуса на выходе: минимальные искажения на сложных нагрузках (моторы, компрессоры, свч печи и т.д.) и коррекция мощности заряда: повышен ток заряда, уменьшили пульсации тока во время заряда АКБ. Коррекция коэффициента мощности при заряде: уменьшаются пульсации тока.
   • Большая память процессора для хранения статистики, например, для выстраивания алгоритмов работы с альтернативными источниками.
   • Достичь лучшего сопряжения в 3-фазных и параллельных системах (Улучшенная связь параллельных и трехфазных систем).
2. Специальные мощные высокоэффективные EMI фильтры обеспечивают: бОльшую помехозащищенность, в соответствии с нормами ЕС. Нивелируют помехи из внешней сети, из нагрузки и внутренние помехи, образующиеся при работе (по входу и по выходу и внутри прибора).
3. ДОП. 3 реле. + внешний интерфейс для работы с шинами обеспечивает:
   • RS485 (реализованная опция)
   • CAN (опция возможна под проект)
   • АЦП (опция возможна под проект)
   • IO-порты (опция возможна под проект)
   • Wi-Fi модули (опция возможна под проект)


   И реализованные протоколы работы:

   • MODBUS (реализован)
   • МАП (реализован)
