Блок-контейнер ЛВЖ с вышибными окнами

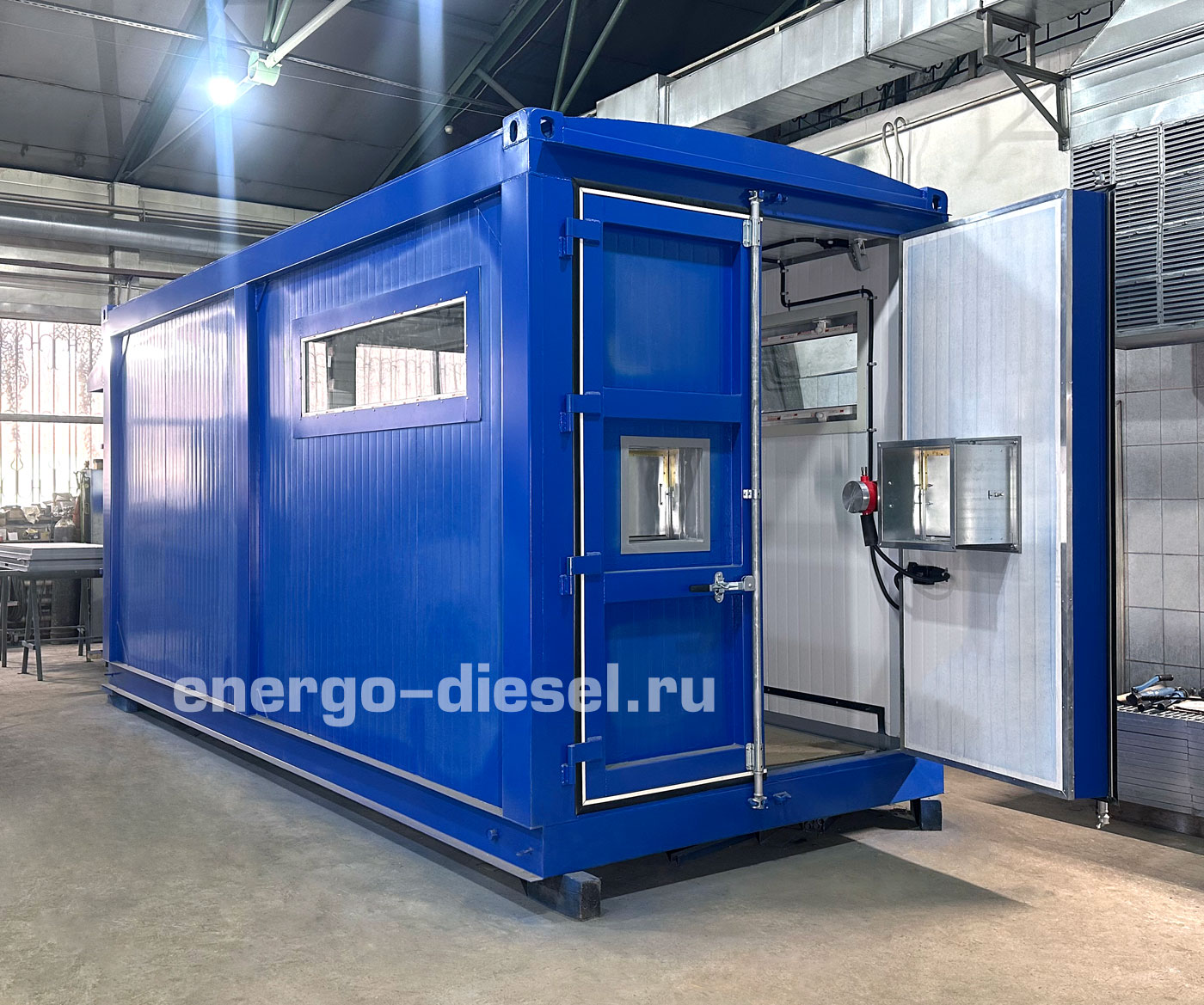

Изготовлен 6-метровый блок-контейнер ЛВЖ для предприятия пищевой промышленности в северном исполнении и вышибными окнами (легкосбрасываемыми конструкциями).
Для обеспечения молниезащиты контейнера согласно РД 34.21.122-87 и СО 153-34.21.122-2003 в качестве пассивного молниеприемника используется кровля, выполненная из стального листа толщиной 4 мм.
Характеристики контейнера
| Общие требования | |
| Минимальная температура воздуха эксплуатации | –50°C |
| Расчетное значение веса снегового покрова | 200 кг/м² |
| Нормативное значение ветрового давления | 205 кг/м² |
| Класс конструктивной пожарной опасности | С0 |
| Степень огнестойкости здания по СП12.13130.2012 | II |
| Класс взрывоопасной зоны | I |
| Класс функциональной опасности здания | Ф5.2 |
| Конструкция | |
| Вид контейнера | ПБК |
| Габаритные размеры (ДхШхВ) | 6000х2440х2980 мм |
| Каркас | цельносварной из прокатного и гнутого стального профиля |
| Пол |

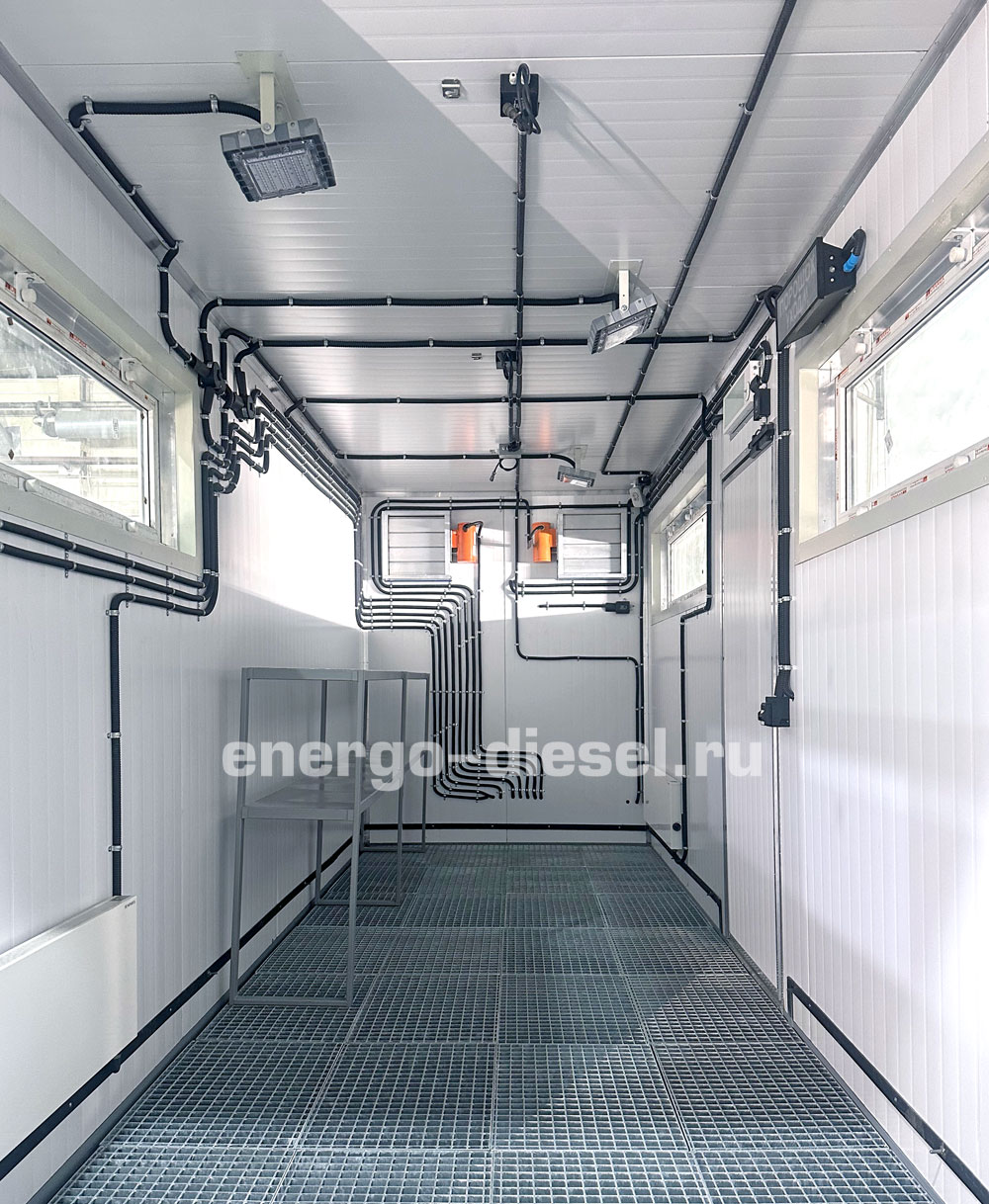

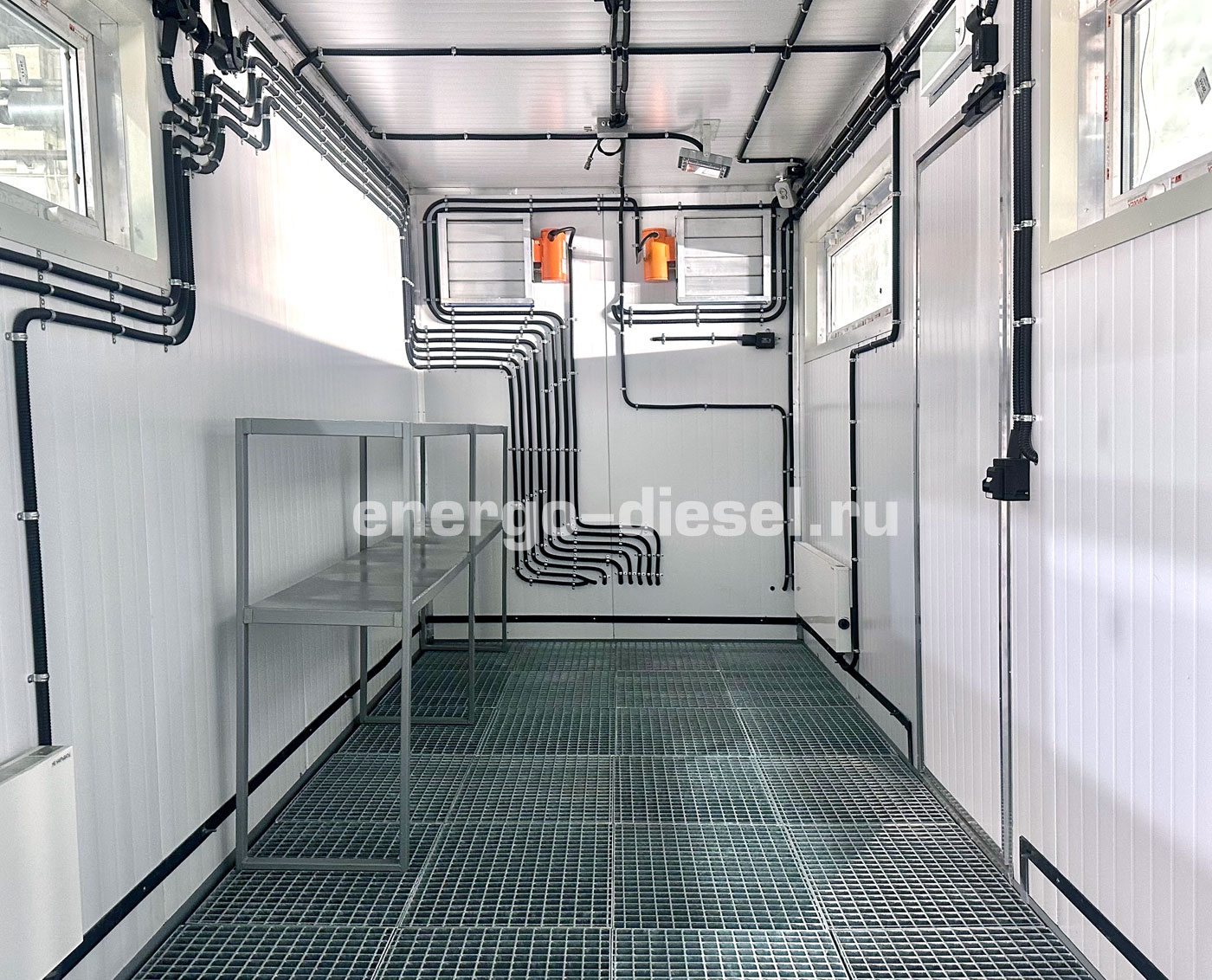

днище: листовой металл 1 мм настил пола: стальной рифлёный лист 4 мм, сверху – решетчатый настил из оцинкованной стали отбортовка по периметру высотой 50 мм и желоб для сбора пролившейся жидкости утеплитель: минеральная вата 200 мм |
| Крыша |
тип: двускатная покрытие: стальной лист 4 мм утеплитель: сэндвич-панель 150 мм |
| Стены |
наружная обшивка: сэндвич-панель 150 мм утеплитель: минеральная вата |

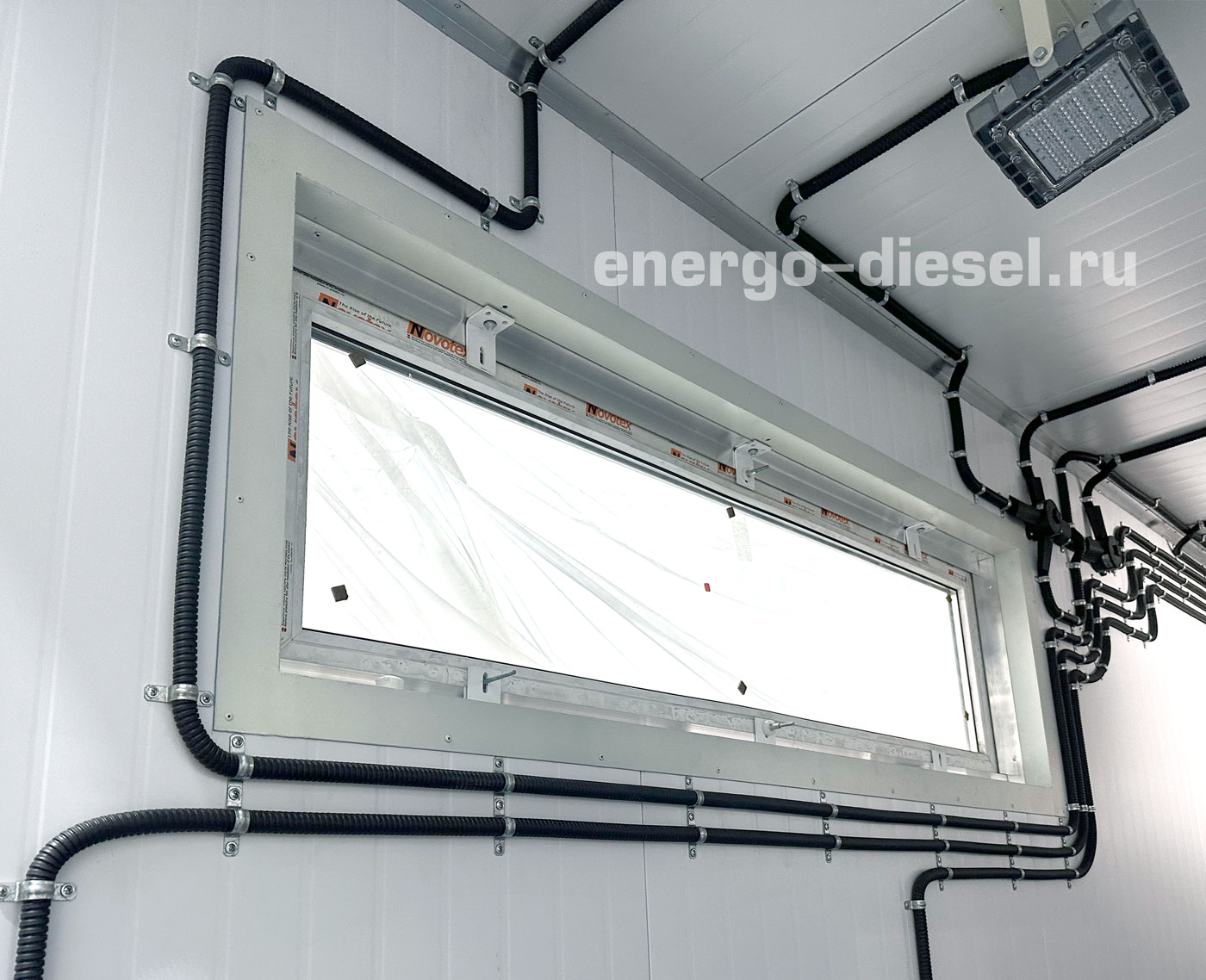

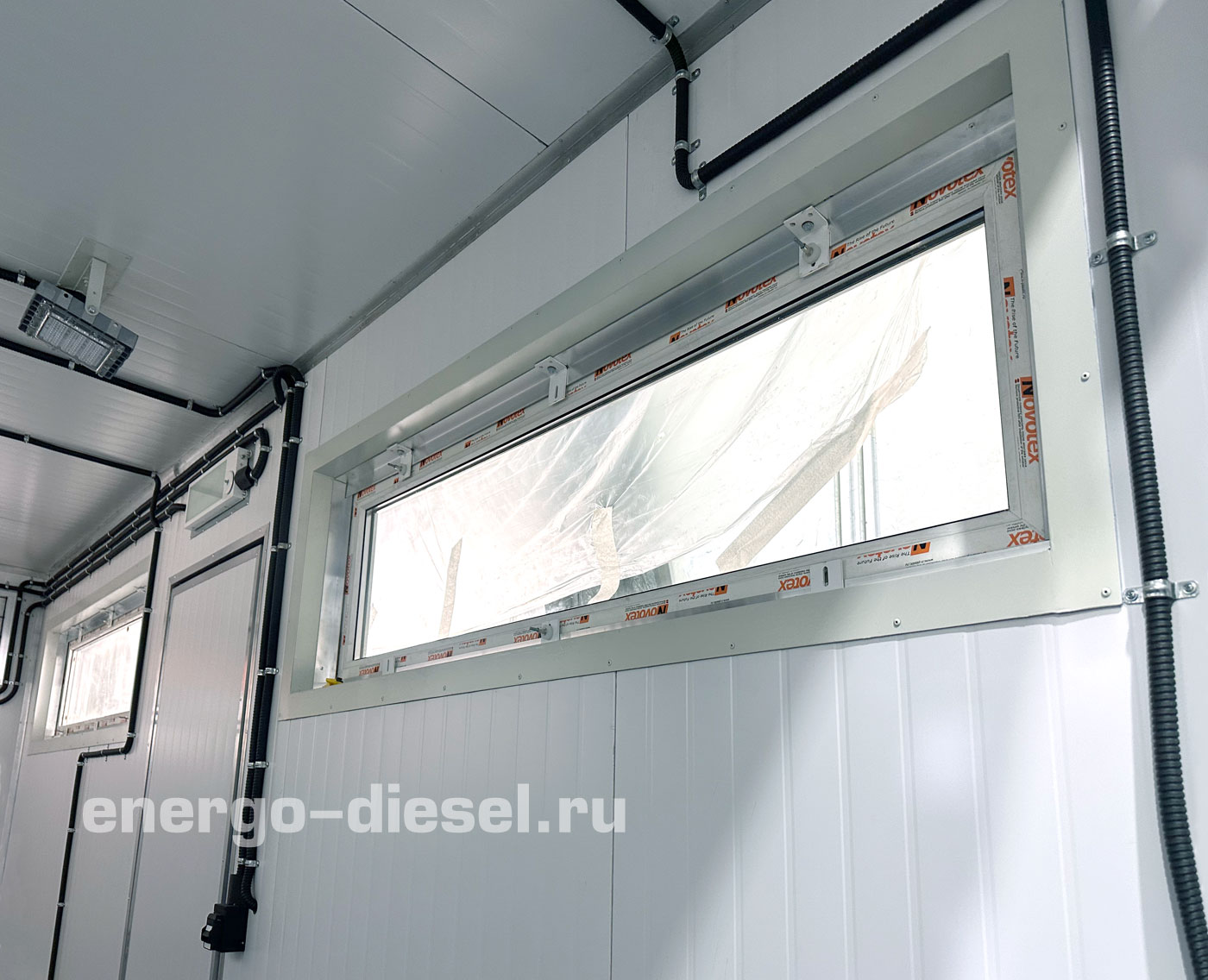

| Окна | вышибные |
| Дверь |
стальная, герметичная, с замком, утепленная, противопожарная, с доводчиком размер: 2000х900 мм |

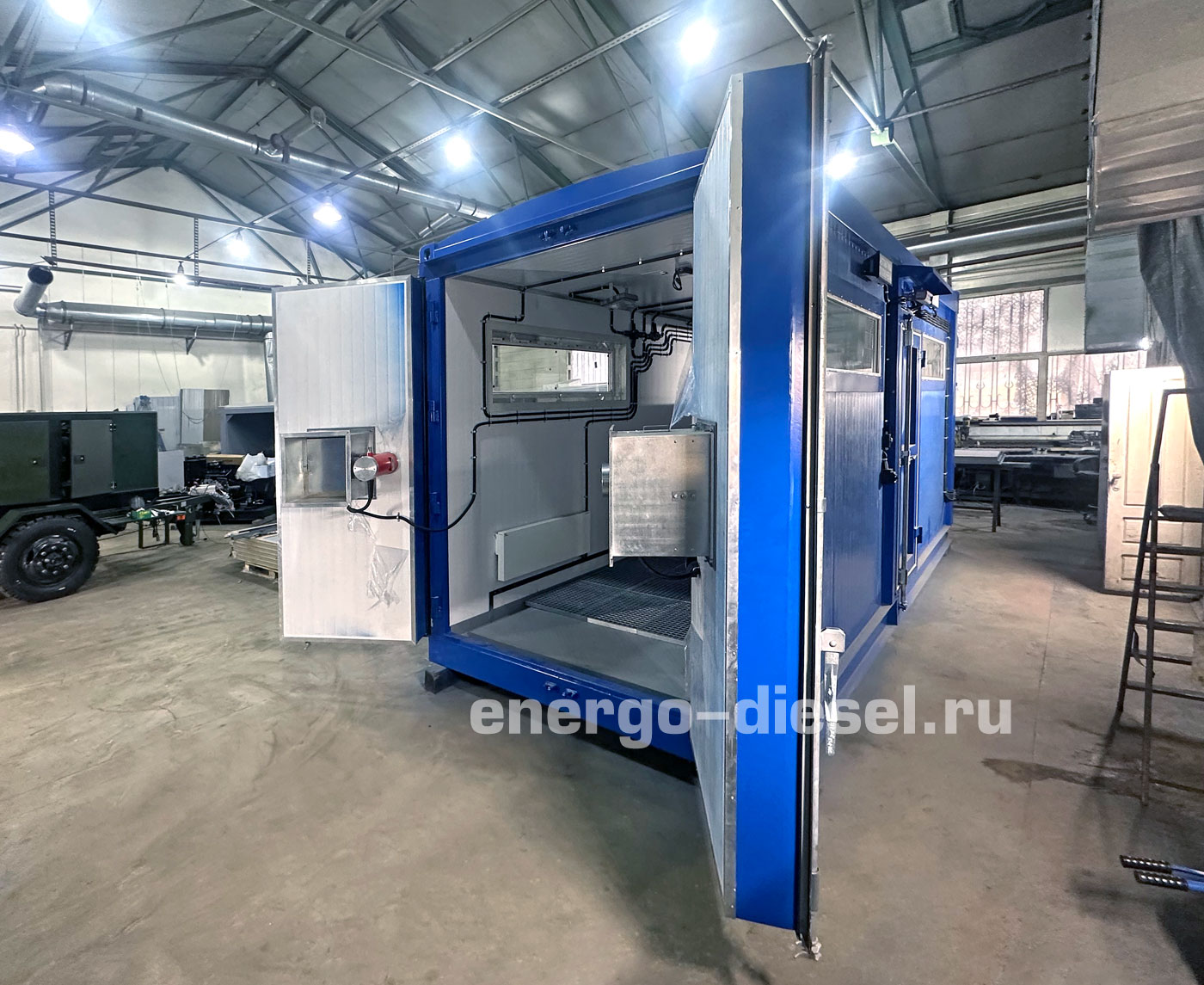

| Технологические ворота |
количество ворот: 1 шт. в торцевой стене, утепленные, с запором |
| Дополнения | козырьки над дверью и воротами, уличный пандус у ворот, стеллажи для мелкой тары |
| Электрооборудование | |

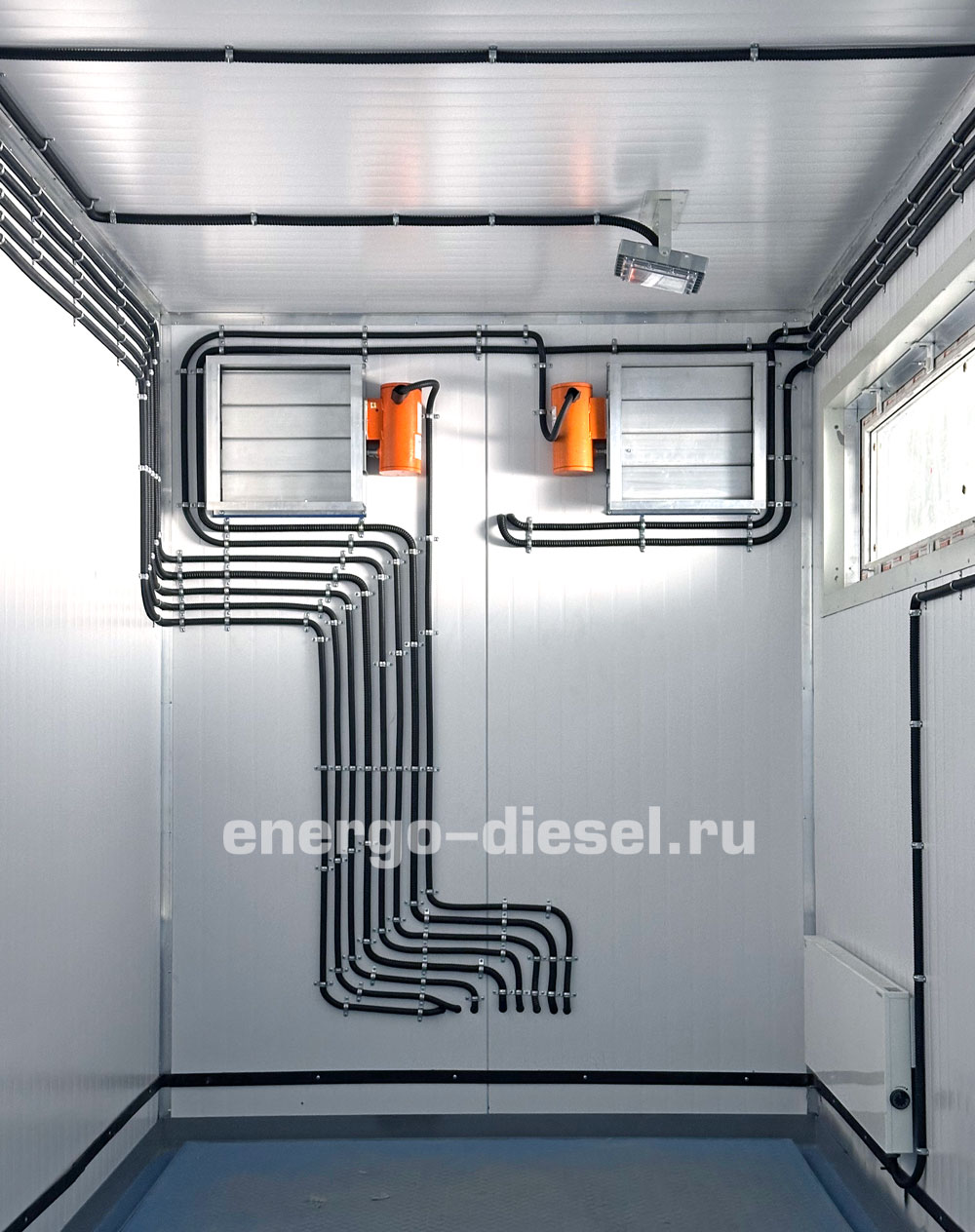

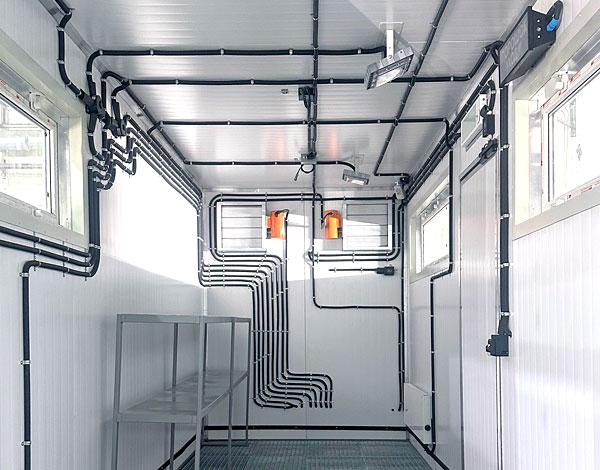

| Электроразводка | кабели с медными жилами, в двойной изоляции, огнестойкие марки нг-LS (FRLS); кабели внутри помещений в кабельных каналах, перфорированных лотках, в трубках ПВХ; слаботочные кабели проложены отдельно от силовых |
| Щит собственных нужд | есть, на внешней стене |
| Заземление | контур из стальной полосы 25х3 мм по периметру внутреннего пространства контейнера, соединен с нижней рамой; с внешней стороны предусмотрены 2 места соединения каркаса с внешним контуром заземления |
| Освещение |

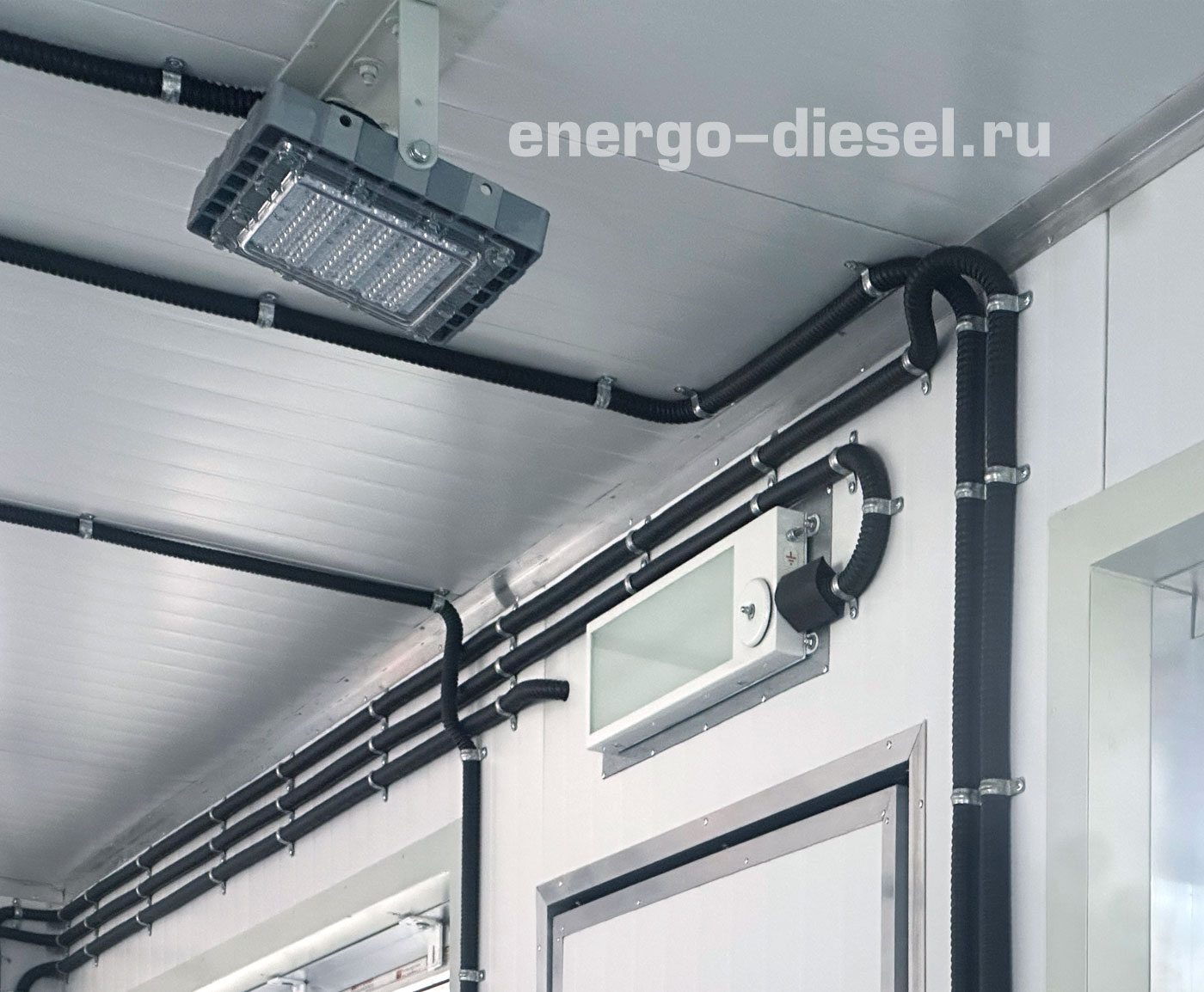

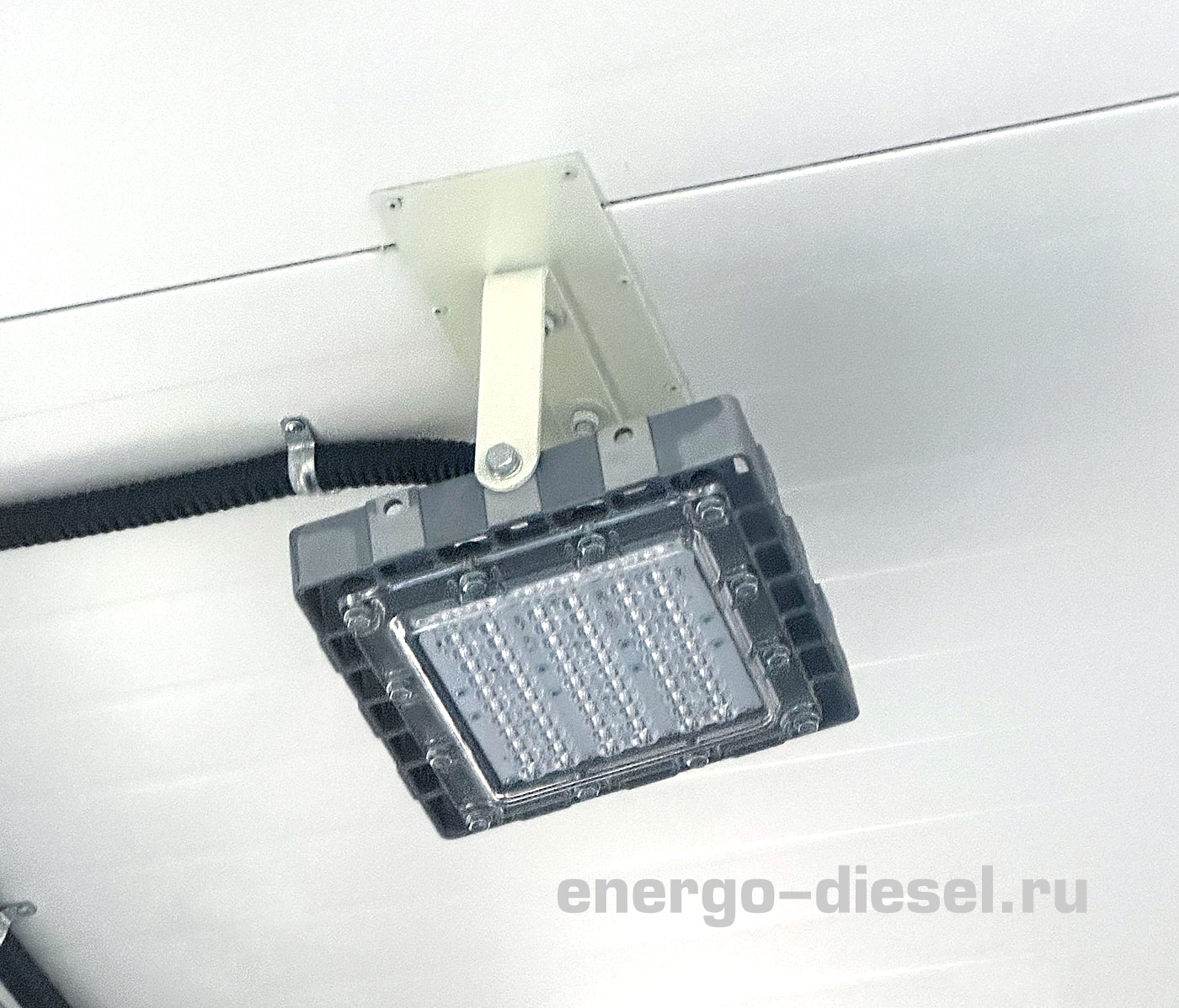

основное: светодиодные светильники во взрывозащищенном исполнении аварийное: светодиодный светильник во взрывозащищенном исполнении уличный светильник |
| Другие характеристики | |

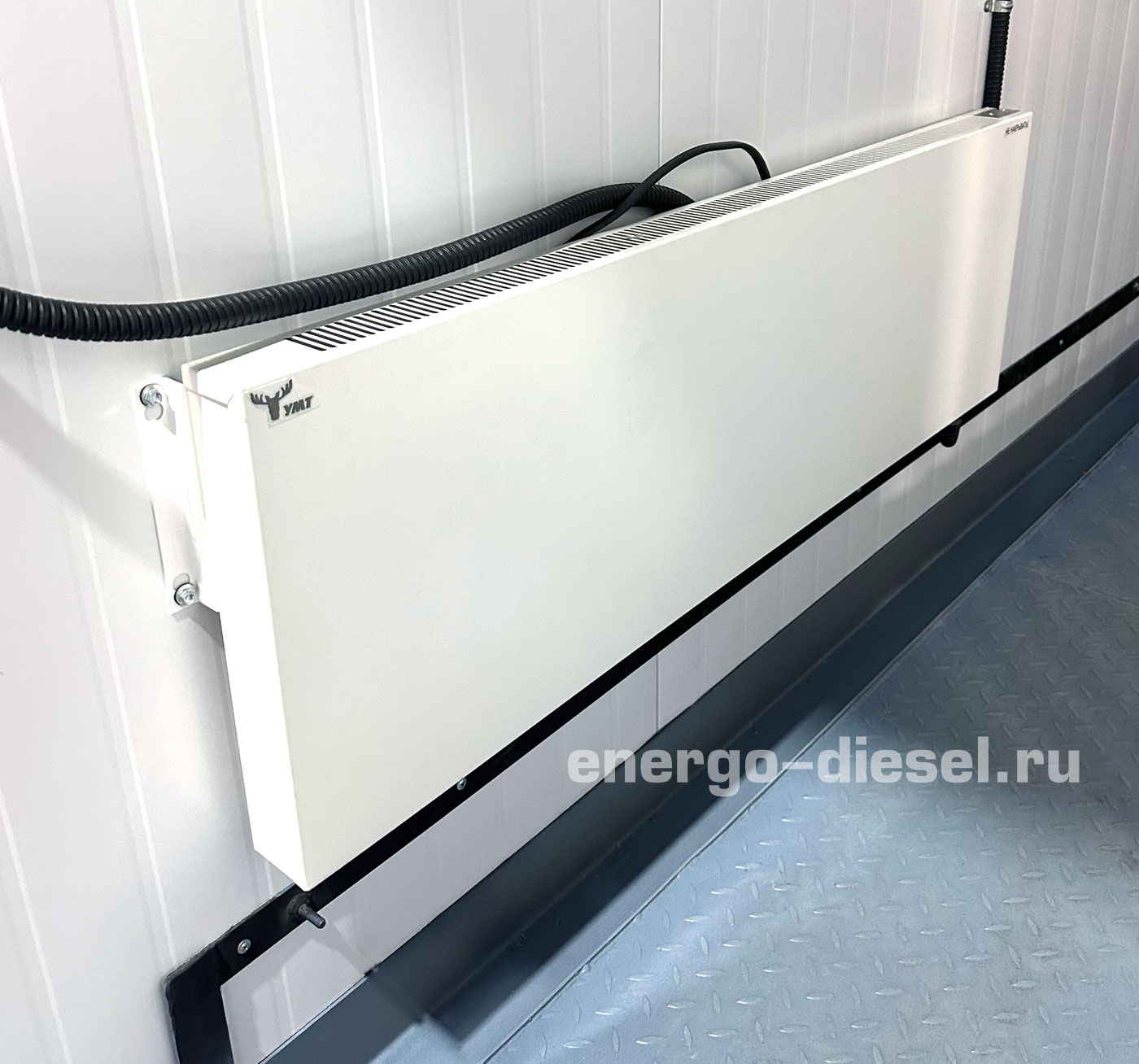

| Отопление | 2 электроконвектора 1 кВт во взрывозащищенном исполнении, со встроенным терморегулятором |
| Вентиляция |

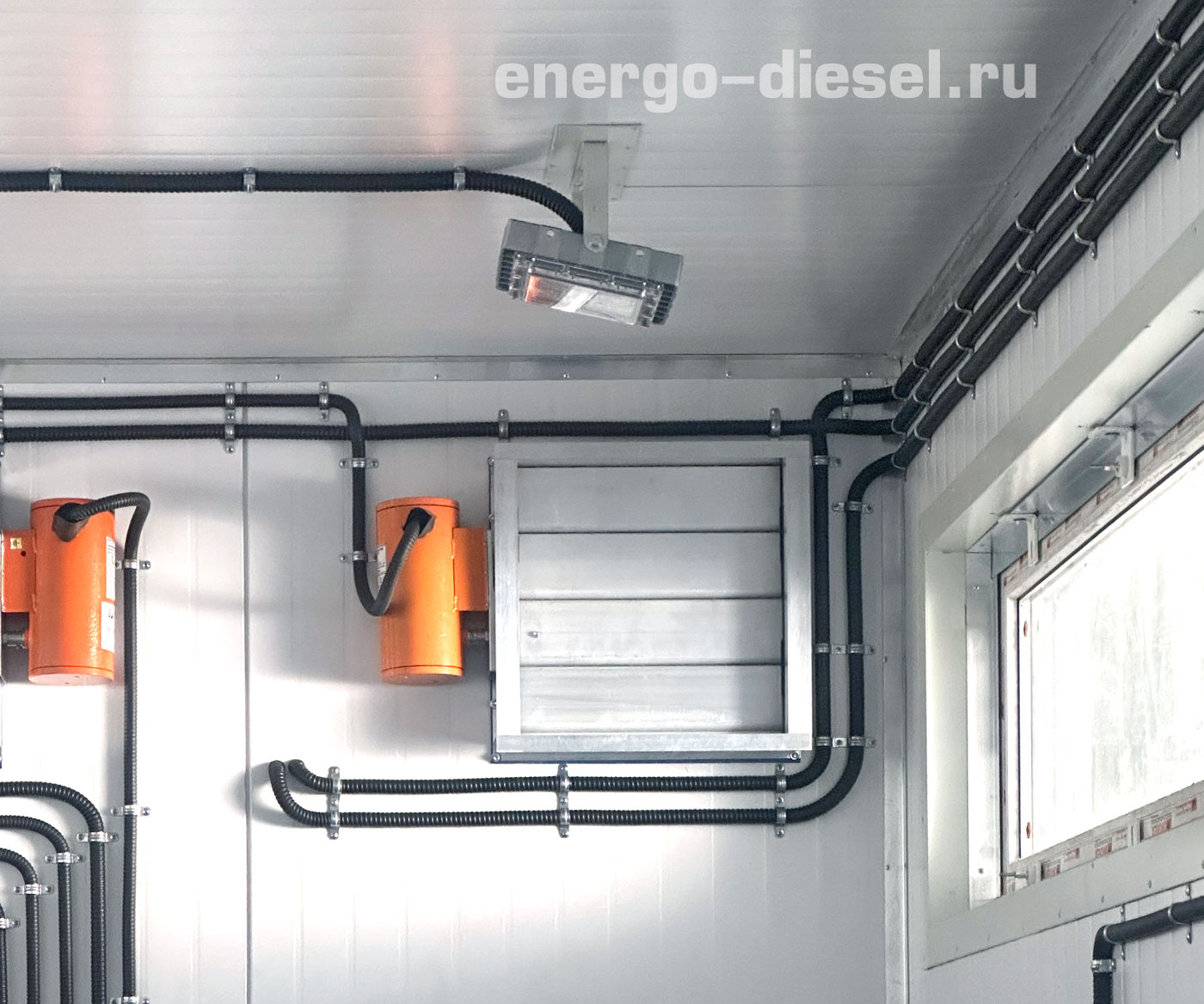

2 независимые системы принудительной приточно-вытяжной вентиляции, каждая включает в себя: – вытяжную заслонку c электроприводом во взрывозащищенном исполнении с возвратной пружиной; – приточную заслонку c электроприводом во взрывозащищенном исполнении с возвратной пружиной; – огнезащитный клапан; – вытяжной канальный вентилятор во взрывозащищенном исполнении; – блок управления вентиляцией. Снаружи вентиляционные заслонки оборудованы жалюзийными решетками |
| Система пожарной сигнализации и пожаротушения | смонтирована на приборе «Сириус», огнетушитель «Буран-2,5-2С-взр.», огнетушитель ОП-4 |
| Система охранной сигнализации | смонтирована на приборе «С2000-4» |
| Система контроля загазованности | смонтирована на приборе СИГМА-03.ИПК-4.4 |
|
