Дизельные генераторы Fubag серии DSI c жидкостным охлаждением

Дизельгенераторы Fubag серии DSI являются оптимальным решением для резервного и основного энергообеспечения предприятий нефтегазового сектора, производственных предприятий, строительных, складских и торговых объектов, фермерских хозяйств, частных домовладений.

Электрогенераторы разработаны на базе двигателей SDEC и WEICHAI, которые соответствуют всем стандартам ведущих мировых производителей двигателей, обеспечивая необходимый уровень надёжности, экономичности и простоты обслуживания.

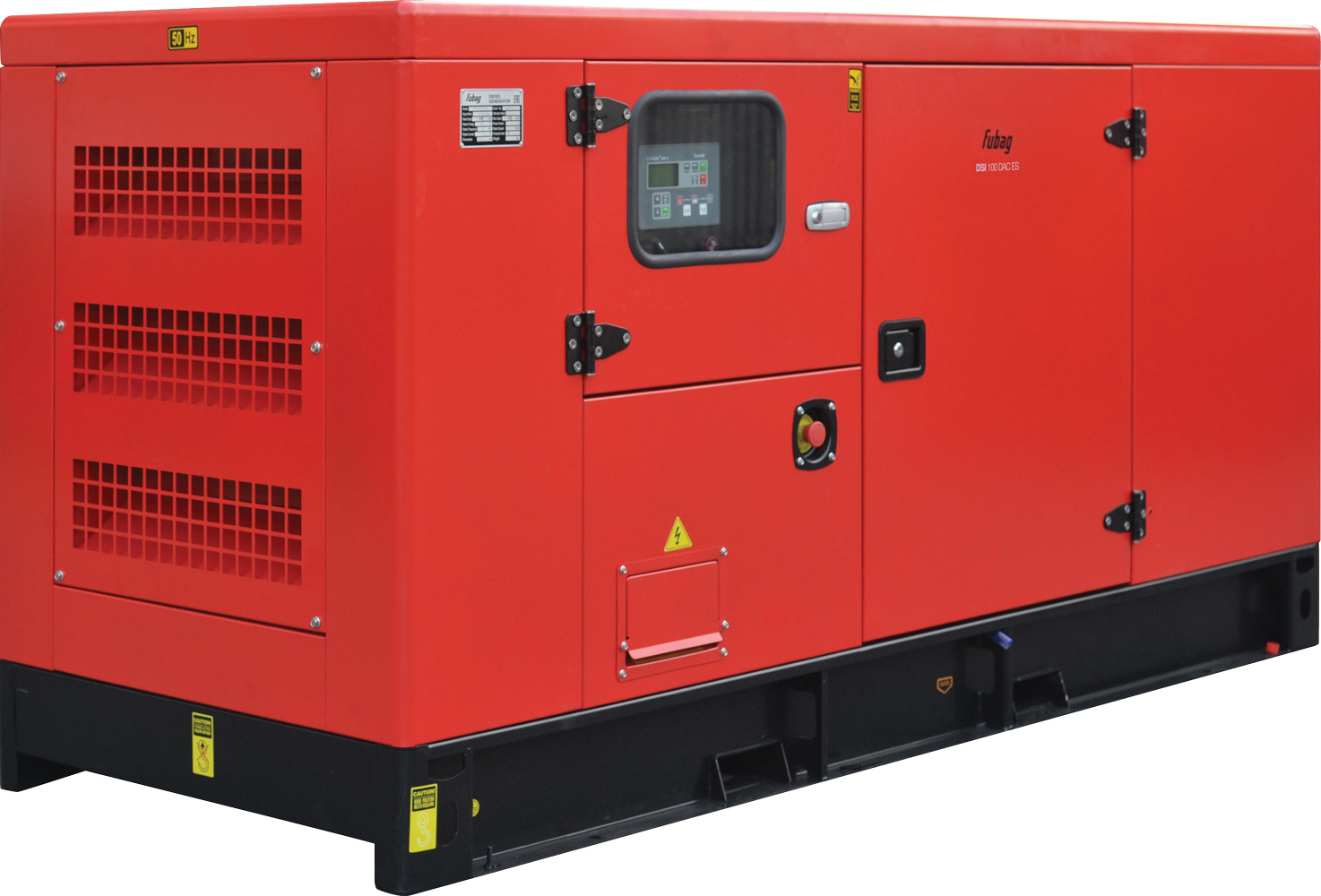

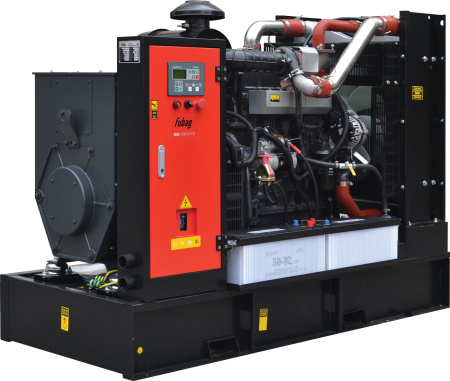

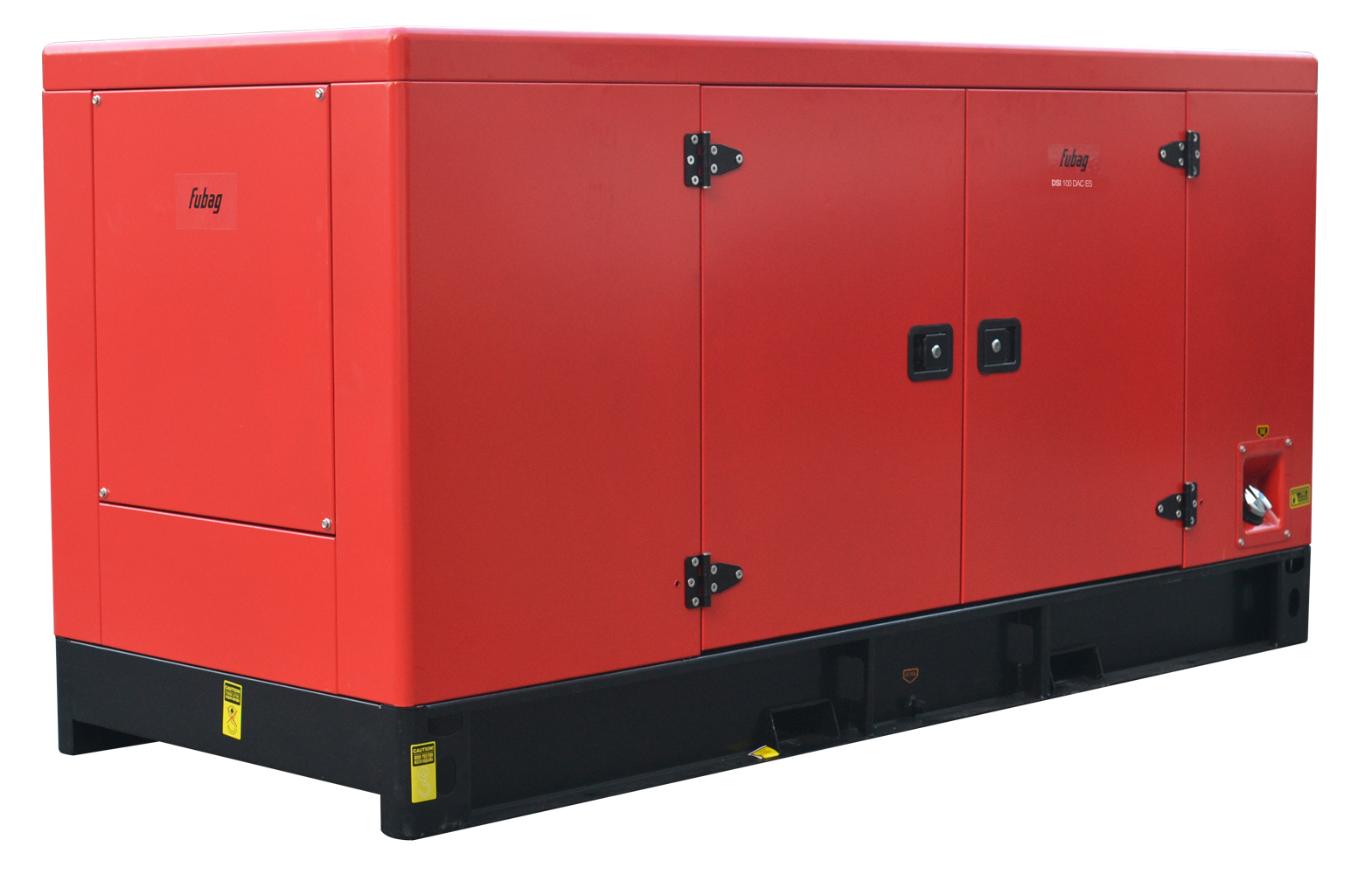

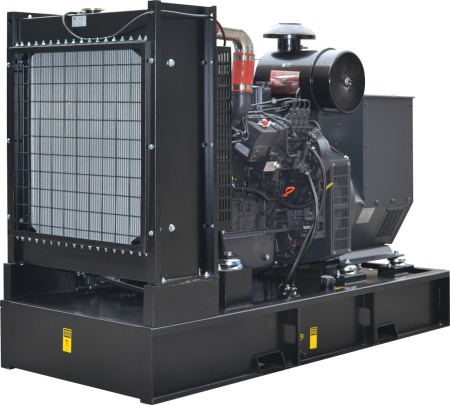

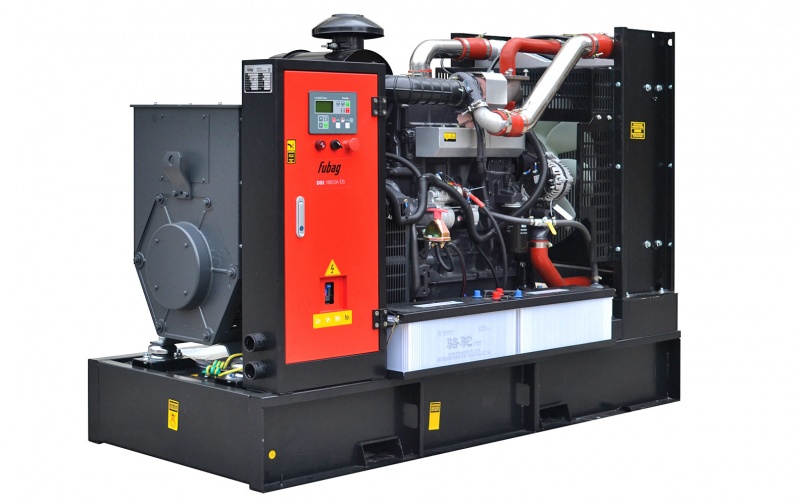

Электростанции Fubag поставляются в открытом исполнении (на раме), в защитном металлическом корпусе или в контейнере.

Маркировка дизельных генераторов Fubag

FUBAG DS 22 DAC ES

• DS 22 – название модели,
• D (S) – выходное напряжение 380В (220В),
• A – указывает на то, что в генераторе предусмотрена возможность подключения универсального блока автоматики,
• C – генератор оснащен защитным корпусом,
• ES – генератор оснащен электростартером.

Преимущества дизельных генераторов Fubag c жидкостным охлаждением

	Экономичный и надежный дизельный двигатель с оборотами рабочего хода 1500 об/мин.
	Цифровая программируемая панель управления ComAp обеспечивает контроль над основными параметрами работы генератора.
	Электронный регулятор скорости обеспечивает точность регулировки скорости вращения коленчатого вала и частоты тока (Hz, ±1%).

	Эффективная защита от перегрева за счет жидкостного охлаждения и вентилятора обдува.
	Ультратихая работа благодаря звукоизолирующему кожуху, увеличенному глушителю и низким оборотам рабочего режима двигателя.
	Система предпускового прогрева генератора обеспечивает легкий пуск в холодное время года.

Двигатели

Электрогенераторы Fubag DSI разработаны на базе двигателей SDEC и WEICHAI.

SDEC – один из лидеров по производству дизельных двигателей внутреннего сгорания. Производство находится в Шанхае. В 1994 году SDEC прошел сертификацию ISO9001 и сертификацию QS9000 и TS16949 от TUV Rheinland. Также SDEC имеет звание «Лучший производитель двигателей» от Всемирной Ассоциации Производителей легковых автомобилей.

Weichai Holding Group Company Limited – китайская государственная холдинговая группа, которая проектирует и производит дизельные двигатели и коробки передач для автомобилей, строительной и сельскохозяйственной техники, морских судов, энергетических установок, а также автобусы, грузовые и легковые автомобили, погрузчики, оборудование для энергетики, гидравлические насосы и топливные элементы. Производственные мощности базируются в Китае, Франции, Италии, Германии, Великобритании, США, Канаде.

Панель управления и контроля ComAp

Дизельные генераторы Fubag серии DSI оборудованы современными контроллерами ComAp InteliLite AMF 8 (Чехия) с простым и понятным интерфейсом, которые удовлетворяет всем возможным требованиям к системам автоматического ввода резерва (АВР), включая удаленное управление, пользовательские настройки, полный контроль и защиту генераторных установок.

Контроллер InteliLiteNT оснащен мощным графическим дисплеем с возможностью отображения иконок, символов, ленточных индикаторов для интуитивного восприятия, которые устанавливаются по желанию оператора, вместе с высокой функциональностью и новыми стандартами в автоматизации генераторых установок.

При отключении электричества InteliLiteNT автоматически запускает генератор и управляет аварийным переключением электроснабжения потребителей с использованием блока силовой коммутации.

Основные возможности и функции контроллера InteliLiteNT AMF 8:

• поддержка по работе с двигателем с электронным впрыском топлива – стандарт J1939;
• автоматический / ручной старт / стоп генераторной установки;
• нажимные кнопки и световые индикаторы для простоты управления;
• настройка параметров посредством клавиатуры или компьютера;
• индикация измеряемых величин сети (50/60 Гц): Uф1-Uф3, Гц;
• индикация измеряемых величин генератора (50/60 Гц): Uф1-Uф3, Iф1-Iф3, Гц, кВА, кВт, кВар, кВт-ч;
• программируемые входы и выходы;
• файл истории ошибок;
• мониторинг и удаленное управление;
• широкий диапазон дистанционной связи.

В генераторах Fubag серии DSI возможна комплектация контроллером InteliLiteNT 25 (опционально).

Комплектация генераторов Fubag DSI

Альтернатор. Дизельные генераторы Fubag комплектуются синхронными бесщеточными альтернаторами с автоматическим регулятором напряжения и встроенной системой защиты от перегрузки при пониженной частоте вращения вала. Тип соединефния альтернатора – двойная звезда. При необходимости шесть секций обмоток альтернатора позволяют коммутировать и снимать полную мощность агрегата при различных схемах подключения (230В – 1 фаза, 400В – 3 фазы, 230В – 3 фазы, 110В – 3 фазы).

Аккумулятор. В комплекте с генератором поставляются аккумуляторные батареи повышенной мощности. Для быстрого и удобного отключения аккумуляторной батареи на на период проведения техобслуживания или хранения, генераторные установки DSI снабжены функцией размыкания электрической цепи аккумутяторной батареи.

Зарядка аккумулятора от внешней сети. Гарантирует постоянную готовность к работе:

• отслеживает скорость зарядки батареи, что продлевает срок эксплуатации АКБ и значительно увеличивает ее надежность;
• обеспечивает компенсацию саморазряда АКБ.

Сильфон на глушитель. Позволяет разметить дизельный генератор без кожуха в помещении и реализовать подключение внешней выхлопной системы, отличной от штатной. Защищает смонтированную выхлопную систему от передачи вибронагрузок с дизельного генератора.

Кросс-плата. Дает возможность проведения быстрой и точной диагностики электрической части дизельного генератора и, при необходимости, замены панели управления без дополнительного вмешательства в электрическую часть.

Предпусковой обогреватель. Гарантирует легкий запуск в холодное время года с помощью предстартового подогрева топлива и воздуха на впускном коллекторе.

Электрический подогреватель охлаждающей жидкости. Чтобы обеспечить состояние генератора в режиме «горячего резерва» и гарантировать его стабильный запуск при внешних отрицательных температурах, генераторы DSI штатно комплектуются электрическими подогревателями охлаждающей жидкости. Установка подогревателя позволяет принять значительную нагрузку сразу после старта и увеличивает срок службы узлов генератора.

Электронный регулятор скорости. Электронный регулятор скорости обеспечивает точность регулировки скорости вращения коленчатого вала и частоты тока (Hz, ±1%). Позволяет улучшить качество вырабатываемой электроэнергии и экономит топливо.

Автоматический ввод резерва (опционально). Агрегаты подготовлены для подключения блоков автоматического ввода резерва, что позволяет генератору автоматически перейти в автономный режим работы в случае наличия аварийного отключения центральной сети.

Легкий доступ к внутренним узлам

Корпус генератора спроектирован с учетом простого и быстрого обслуживания:

• двери для проведения контрольных и сервисных операций (контроль уровня и качества технических жидкостей, смены фильтров, проверка качества электрических соединений и состояния кабелей;
• большая съемная панель для моментального доступа технического специалиста к узлам установки.

Режимы работы дизельных генераторов серии DSI

Дизельный генератор может работать в одном из следующих режимов:
