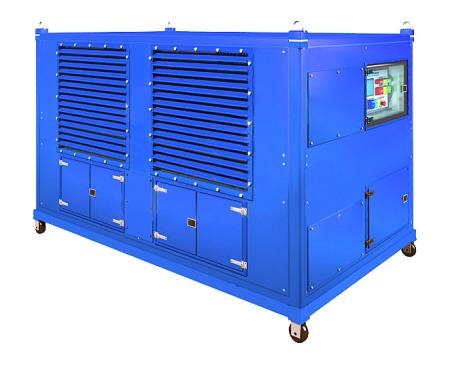

Нагрузочный модуль СЭТ-3000-200В-ПТ

Нагрузочный модуль постоянного тока СЭТ применяется для тестирования и дозагрузки генераторов постоянного тока, источников бесперебойного питания (ИБП) и систем аккумуляторных батарей, а также систем резервного (аварийного) электроснабжения предприятий, работающих на постоянном токе.

Нагрузочный модуль состоит из резистивных нагрузочных элементов (cos φ=0,99), которые подключаются по одному (или группой) – набор мощности происходит ступенчато.

Принцип работы нагрузочного модуля заключается в точной имитации нагрузки, на которую будет работать источник питания. Нагрузка в модуле создается путем преобразования электрической мощности источника питания в тепловую энергию, которая возникает при нагреве электрическим током резистивных нагрузочных элементов (ТЭНов), установленных в нагрузочном модуле. Тепловая энергия с помощью мощных вентиляторов принудительно выводится наружу из нагрузочного модуля.

Нагрузочный модуль СЭТ оборудован цифровой панелью управления с возможностью вывода данных на ПК или ноутбук. Имеется аварийная защита от перегрева, перегрузок, короткого замыкания и останова вентилятора. Климатическое исполнение УХЛ1 во всепогодном кожухе предусматривает эксплуатацию на открытом воздухе.

Панель управления

Панель управления позволяет производить измерение параметров нагрузочной системы:

• мощность активная, кВт
• мощность реактивная, кВАр
• мощность полная, кВА
• частота, Гц
• сила тока, А
• напряжение по фазам, В
• напряжение между фазами, В
• монитор гармоник
• монитор осциллограмм
• другое

Исполнение модуля

Нагрузочный модуль поставляется во всепогодном кожухе на ножках или 4-х колесах. Согласно вашему ТЗ возможна поставка модуля в следующих исполнениях:

• во всепогодном кожухе на шасси (прицепе),
• в контейнере,
• в контейнере на шасси (прицепе).

Дополнительные опции

Автоматический набор / сброс ступеней мощности предполагает установку автоматической контрольной панели, которая сама догружает на необходимое количество кВА или тестирует источник энергоснабжения в соответствии с параметрами специально разработанных программ.

Изготовление нагрузочного модуля с любым напряжением сети (возможные варианты: 12В, 24В, 48В, 220В, 380В, 690В, а также 6.3кВ или 10.5кВ), что позволяет настроить нагрузочный модуль под конкретные задачи: тестирование аккумуляторных батарей, источников бесперебойного питания, генераторных установок или же трансформаторных подстанций.

Активно-реактивная нагрузка (емкостная или индуктивная составляющая) с возможностью задавать коэффициент мощности от 0,1 до 0,99.

Реактивная емкостная составляющая или реактивная индуктивная составляющая с возможностью задавать коэффициент мощности от 0,7 до 1.

Плавная регулировка шагов мощности позволяет добиться наиболее точных результатов проводимых испытаний источников электроснабжения, а также максимально эффективно их догружать.

Пульт дистанционного управления (кнопочный или электронный) позволяет управлять основными функциями нагрузочного модуля находясь на удалении.

Цифровая панель управления с возможностью подключения к ПК регистрирует и выводит все основные параметры нагрузочной системы и тестируемого / догружаемого источника питания, а также сохраняет результаты тестирования для последующей обработки специалистами.

Выносная (внешняя) панель управления с удалением до 200 метров (можно провести кабель и установить панель управления в единой диспетчерской комнате, при этом контролировать работу нагрузки и подключаемых к ней устройств при помощи систем видеонаблюдения).

Выносная (внешняя) панель управления через GSM-сеть позволяет управлять устройством и контролировать процесс тестирования и догрузки находясь в любой точке мира.

Выносная (внешняя) панель управления через радиоканал позволяет управлять оборудованием на небольшом расстоянии, что очень удобно если вы хотите доверить управление нагрузочным устройством и другим электрооборудованием одному человеку.

Аналоговая панель управления является более дешевой и устаревшей альтернативой в сравнении с цифровой панелью, однако не теряет своей популярности в силу своей простоты и наглядности и по-прежнему применяется.

Параллельное подключение неограниченного количества нагрузочных модулей позволяет в случае необходимости (недостаточной мощности) производить тестирование и догрузку источников электроснабжения.

Прибор показателей качества электроэнергии (с возможностью подключения к ПК) выводит на дисплей цифровой панели основные показатели производимого источником электроснабжения электричества (частота и сила тока, напряжение по фазам и между ними и т.п.).

Дополнительные блоки ввода (количество может быть любым по желанию заказчика) позволяют подключать к нагрузочной станции любое количество источников электроснабжения для эффективной догрузки.

Взрывозащищенное исполнение нагрузочного модуля позволяет эксплуатировать его на объектах с повышенной степенью опасности.

Установка нагрузочного модуля на шасси позволяет сделать устройство мобильным и быстро перемещать от объекту к объекту.

Переключатель фаз по схеме «треугольник» (в стандартной комплектации используется вариант «звезда»).

Распределенное по времени аварийное отключение ступеней позволяет произвести плавное отключение нагрузки от источника электроснабжения в случае сбоя тестовых испытаний или в случае аварии при догрузке, тем самым минимизировав возможные повреждения внутренней электроники источника электроснабжения.

Любое количество фаз нагрузочного модуля, возможные варианты: 1 фаза; переключатель 220В – 3 фазы, 380В – 3 фазы, 690В – 3 фазы.

Постоянный ток (достаточно редкая опция, однако иногда она используется для испытания портативных электрогенераторов постоянного тока и ИБП).

Возможны другие опции к нагрузочному модулю по желанию клиента.
