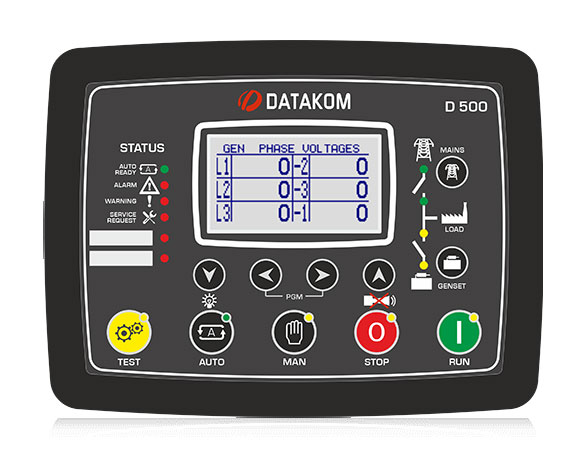

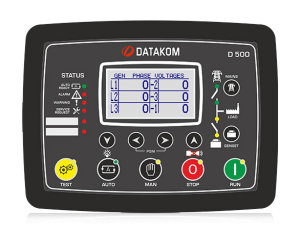

D500 MK3 - это контроллер генераторной установки нового поколения, сочетающий в себе многофункциональность и широкие коммуникационные возможности в сочетании с надежной и недорогой конструкцией. Один и тот же контроллер обеспечивает синхронизацию, распределение нагрузки, AMF, ATS, Удаленный запуск, Управление двигателем и функции удаленной панели оператора. Модуль поставляется готовым к удаленному мониторингу через GSM или Ethernet с подключаемыми модулями связи.

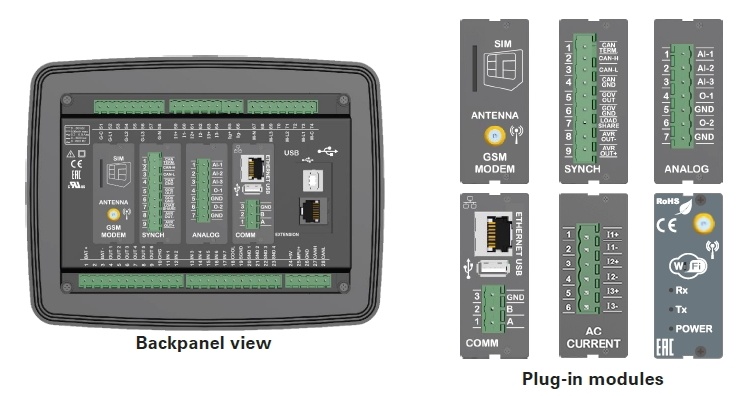

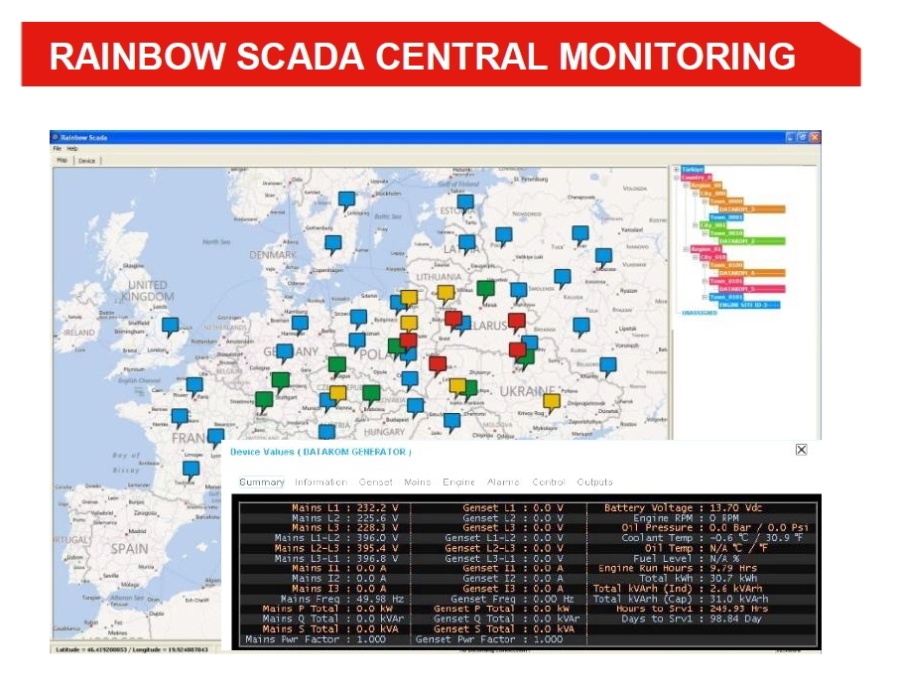

Различные подключаемые модули обеспечивают неограниченные возможности расширения, позволяющие удовлетворить любые особые требования. D500 MK3 соответствует и в основном превосходит самые строгие мировые стандарты безопасности, вибрации и охраны окружающей среды для продуктов промышленной категории. Функции программного обеспечения дополняются простым процессом обновления встроенного программного обеспечения через USB-порт. Программное обеспечение для ПК на базе Windows позволяет осуществлять мониторинг и программирование через USB, RS-485, Ethernet. Служба веб-мониторинга Rainbow Scada позволяет осуществлять мониторинг и управление неограниченным количеством генераторных установок через любой веб-браузер.
Функциональность

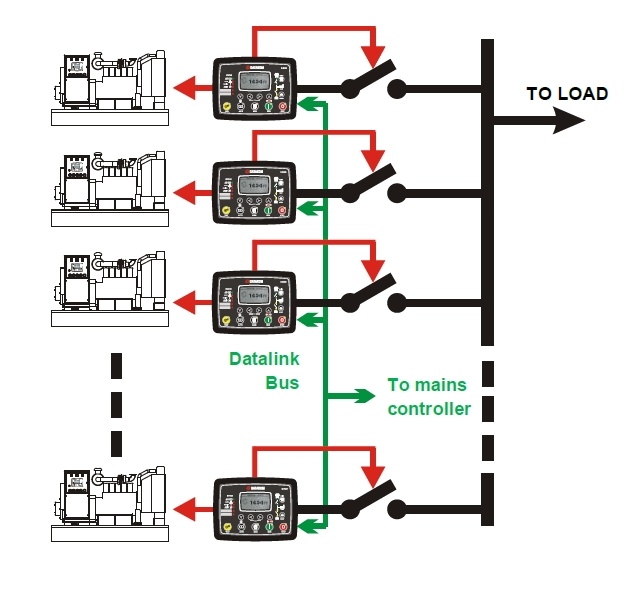

- Синхронизатор нескольких генераторных установок и распределение нагрузки *

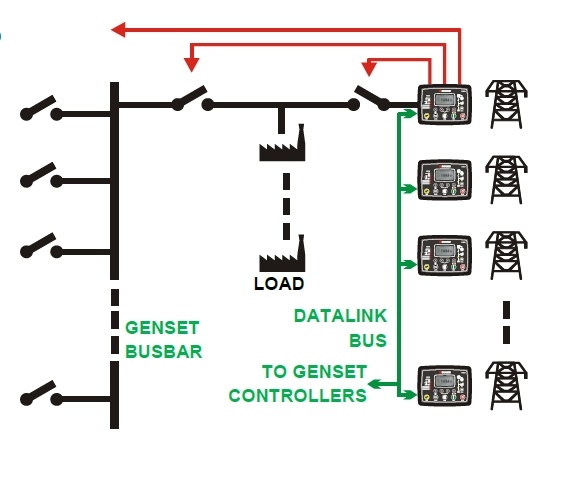

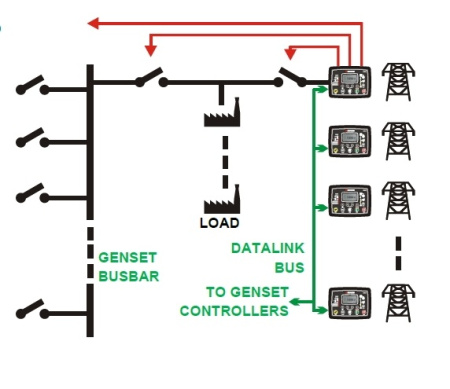

- Сетевой синхронизатор для нескольких генераторных установок *
- Одиночная генераторная установка работающая параллельно с сетью *
- Блок AMF с непрерывной передачей
- Блок ATS с непрерывной передачей
- Контроллер дистанционного запуска
- Контроллер ручного запуска
- Контроллер двигателя
- Удаленный дисплей и блок управления
- Отображение формы сигнала V & I
- Гармонический анализ V & I
* - опционально с подключаемым модулем.
Связь
- Порт Ethernet (100 Мбит/с)*
- GSM-GPRS*

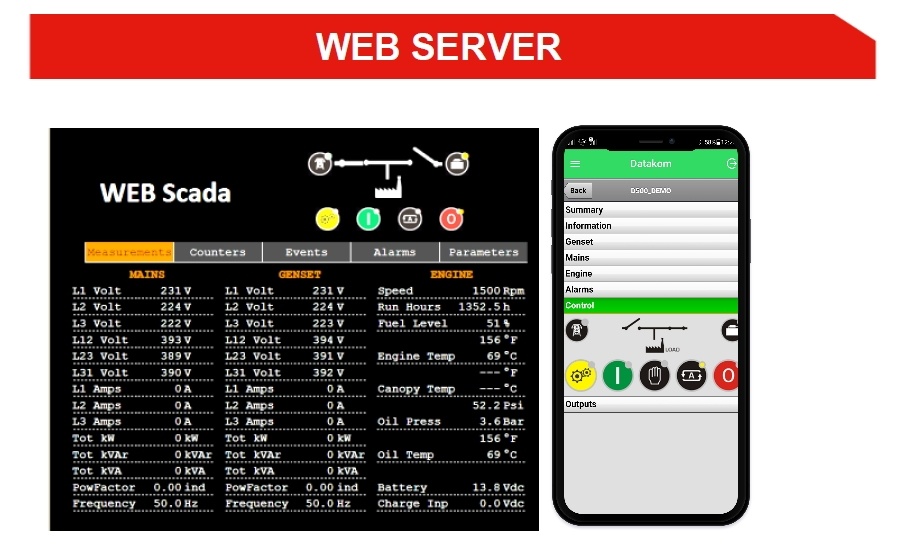

- Встроенный веб-сервер*
- Веб-мониторинг*
- Веб-программирование*
- Централизованный мониторинг через Интернет*
- Отправка SMS-сообщений*
- Отправка электронной почты*
- Централизованный мониторинг*
- Modbus RTU через RS-485*
- Modbus TCP/IP*
- SNMP*
- USB-хост*
- CANBUS-2 для межмодульной связи*
- USB-устройство
- Программное обеспечение для ПК: Rainbow Plus
- J1939-CANBUS для электронных двигателей
* - опционально с подключаемым модулем.
Особенности
- Поддержка дизельных и газовых генераторных установок
- Поддержка работы на частоте 400 Гц
- 400 журналов событий, полный моментальный снимок
- Все параметры доступны для редактирования c передней панели
- 3-уровневый пароль конфигурации
- Графический ЖК-дисплей 128x64
- Загружаемые языки
- Отображение формы сигнала V & I
- Гармонический анализ V & I
- Синхроскоп и проверка синхронизации
- 16 амперные выходы MCB и GCB
- 8 настраиваемых цифровых входов
- Возможность расширения цифровых входов до 40
- 8 настраиваемых цифровых выходов
- Возможность расширения цифровых выходов до 40
- 7 настраиваемых аналоговых входов
- CANBUS-J1939 и MPU
- 3 настраиваемых сервисных сигнала тревоги
- Несколько топологий
- 6xТТ, истинный сетевой замер
- Поддерживает до 48 генераторных установок в системе синхронизации
- Автоматическое обучение/ самонастройка
- Управление AVR и регулятором оборотов
- Согласование напряжения и фазы
- Распределение нагрузки в кВт и кВАр
- Истинная мягкая передача в обоих направлениях
- Функции ПЛК
- Снижение пиковой нагрузки
- Защита от отключения от сети
- Защита от R.O.C.O.F.
- Защита от сдвига вектора
- Защита от обратного включения питания
- Защита превышение/понижение частоты
- Защита от перенапряжения/пониженного напряжения
- Интеллектуальное управление нагрузкой
- Интеллектуальная последовательность генераторных установок
- Поддержка приоритета запуска/остановки
- Одинаковый износ генераторных установок
- Базовая нагрузка (экспорт электроэнергии)
- Поддержка экспорта неуправляемой распределенной электроэнергии
- Поддержка AVR и GOV droop
- Обнаружение спящей шины
- Несколько автоматических тренажеров
- Еженедельный график работы
- Двойной взаимный режим ожидания с равным старением генераторных установок
- Ручная “точная регулировка скорости” на выбранных ECU
- Автоматическое управление топливным насосом
- Отключение функций защиты
- Защита от превышения мощности
- Защита от обратного включения питания
- Защита от перегрузки IDMT
- Сброс нагрузки, фиктивная нагрузка
- Управление несколькими нагрузками
- Защита от дисбаланса тока
- Защита от дисбаланса напряжения
- Сигнализация заправки топливом и кражи топлива
- Контактор и привод MCB
- Резервное копирование батареи в режиме реального времени
- Регулировка оборотов холостого хода
- Режим зарядки аккумулятора
- Несколько номинальных условий
- 4 счетчика мощности генераторной установки
- Счетчики сетевого питания
- Счетчик заправки топливом
- Счетчик расхода топлива
- Экран диагностики модема и ethernet
- Настраивается через USB, RS-485, Ethernet и GPRS
- Бесплатная программа настройки
- Позволяет управлять SMS-сообщениями
- Готовность к централизованному мониторингу ethernet и GPRS
- Поддержка мобильных генераторных установок
- Автоматическое определение местоположения по GSM
- Подключение к GPS (USB и RS232)
- Поддержка динамического DNS
- Простое обновление прошивки USB
- Класс защиты IP65 со стандартной прокладкой
