Блок-контейнеры с ДГУ, нагрузочными модулями и топливными баками

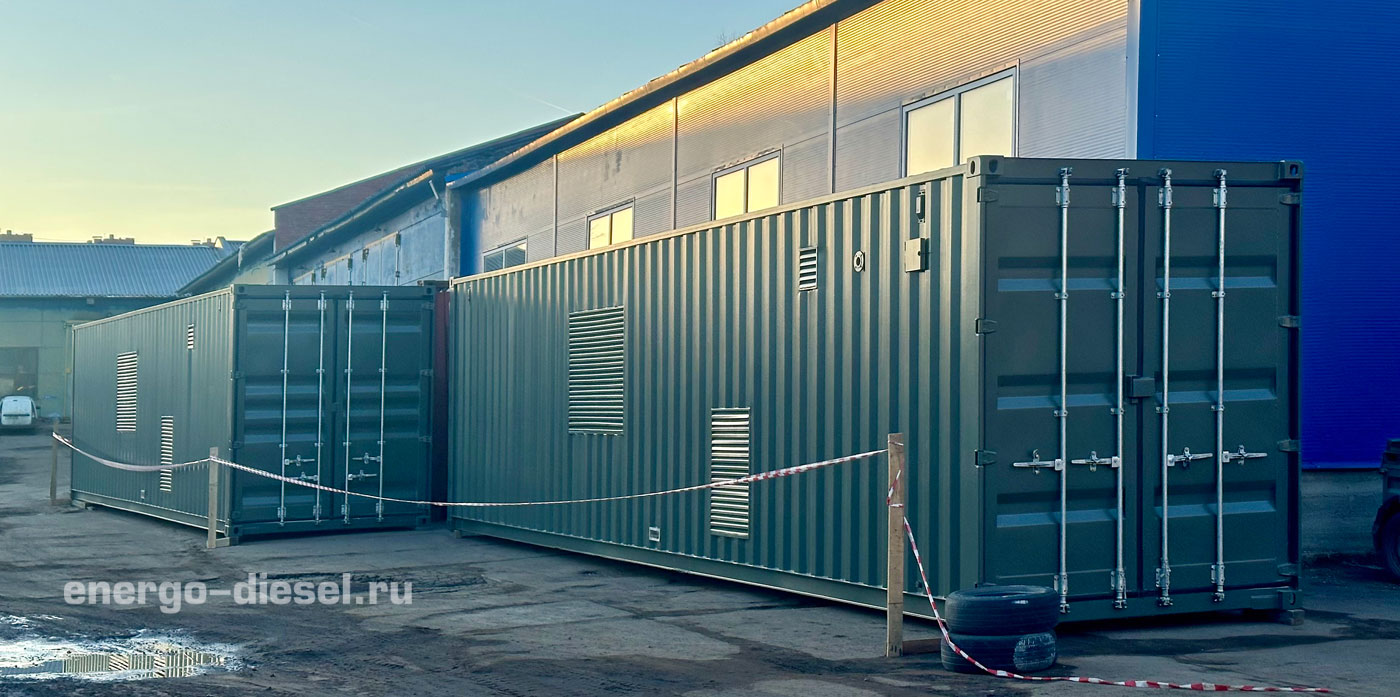

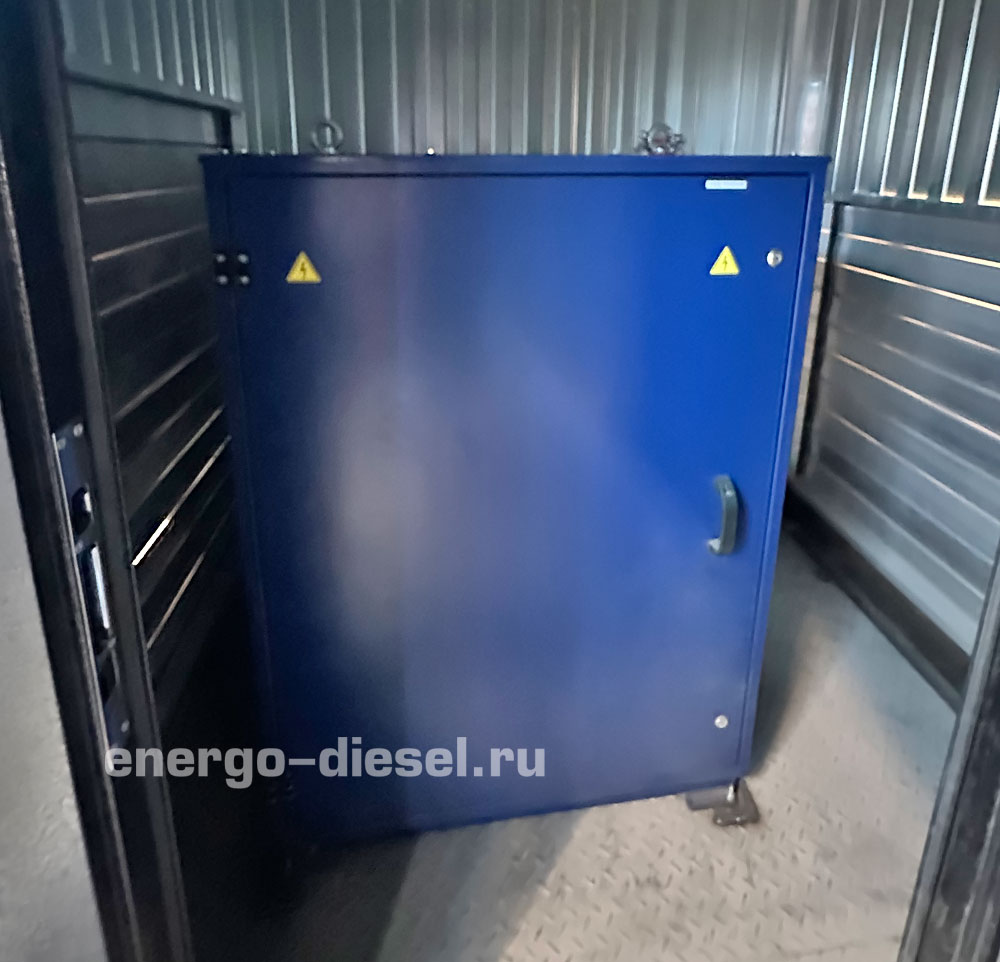

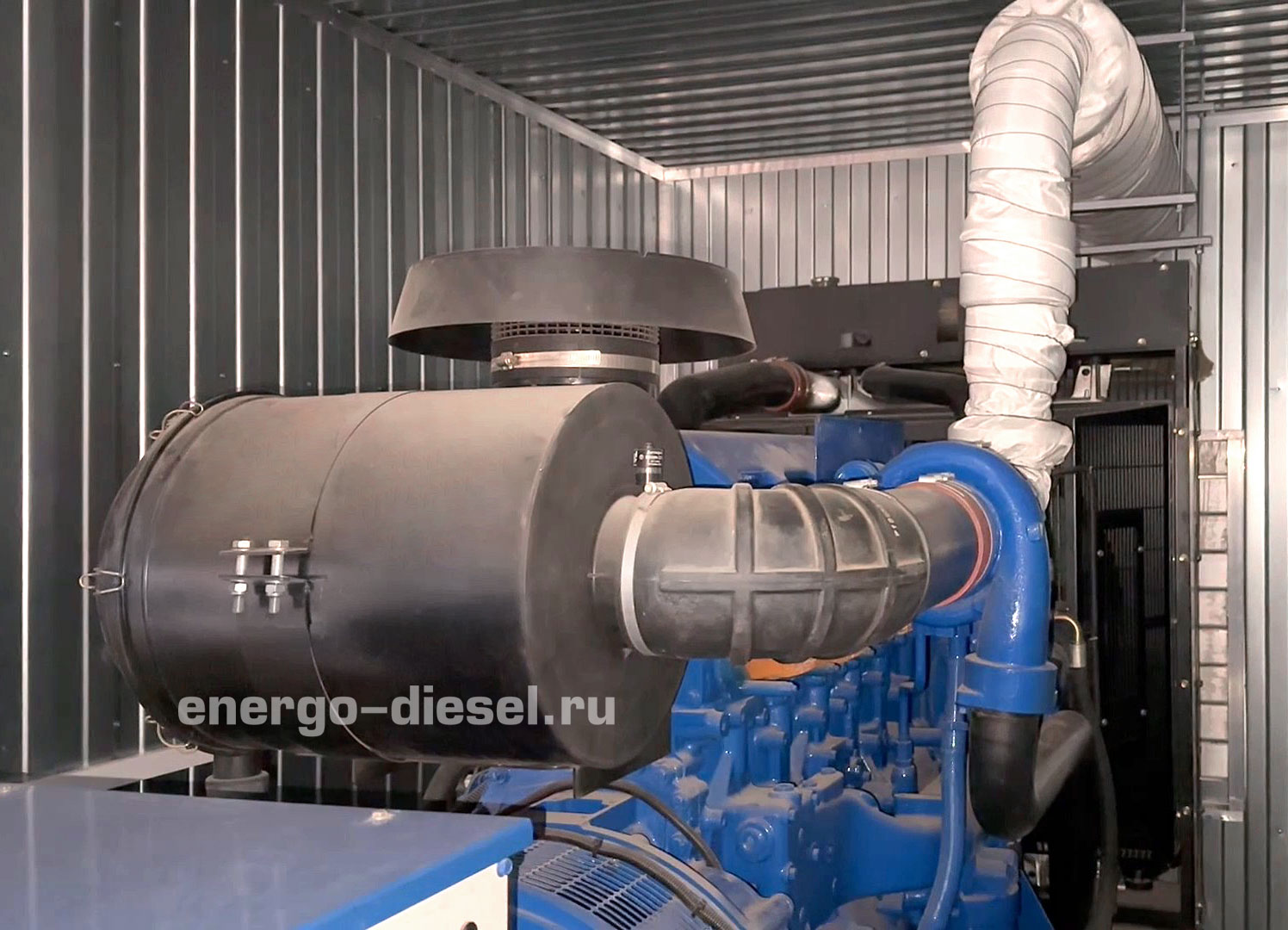

Изготовлены два 12-метровых блок-контейнера на базе «морского» 40-футового контейнера. В каждом контейнере размещена ДГУ FG Wilson мощностью 300 кВт, имеется отсек с нагрузочным модулем на 200 кВт и отсек с топливным баком емкостью 5000 л.
В контейнере смонтированы 3 независимые системы принудительной приточно-вытяжной вентиляции (для каждого отсека). Система охранно-пожарной сигнализации и пожаротушения смонтирована на приборе «ВЭРС-ПК4». Система контроля загазованности в топливном отсеке смонтирована на приборе СИГМА-03.ИПК-4.4. Установлены электрический и ручной насосы для подкачки топлива.
Характеристики контейнера
| Конструкция | |

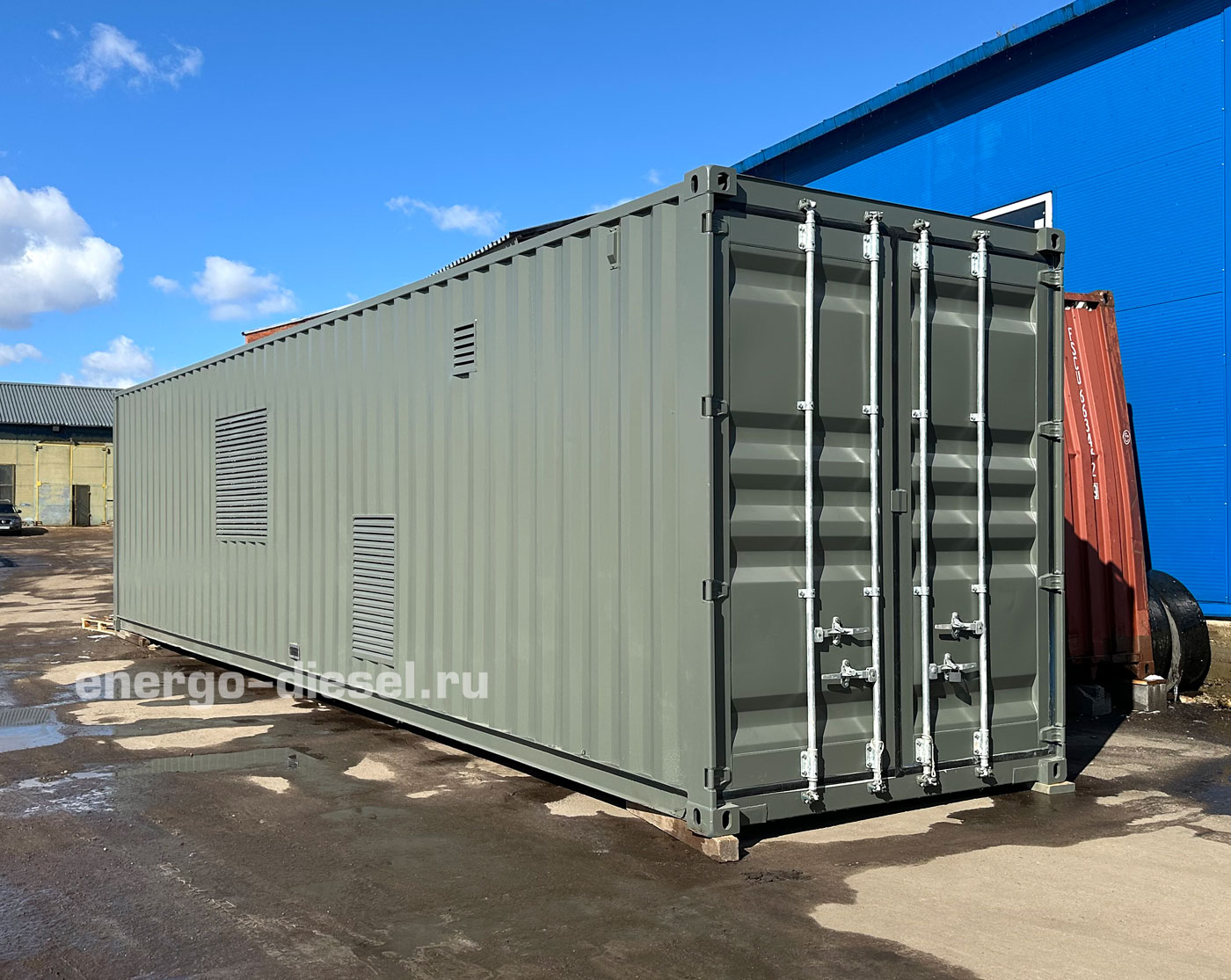

| Вид контейнера | «морской» 40-футовый |
| Размер контейнера | 12192х2438х2891 мм |
| Особенности конструкции |
отсек с ДГУ FG Wilson мощностью 300 кВт отсек с нагрузочным модулем 200 кВт отсек с топливным баком емкостью 5000 л |
| Пол |
днище: стальной лист 1,5 мм настил пола: стальной рифлёный лист 3 мм утеплитель: минватная плита 100 мм |
| Крыша | утеплитель: минватная плита 100 мм |
| Стены |
внутренняя обшивка: оцинкованный профилированный лист С8 утеплитель: минватная плита 100 мм |
| Входная дверь |
2 шт. (в отсек ДГУ и в отсек нагрузочного модуля) дверь стальная, герметичная, с замком, утепленная, с доводчиком |
| Электрооборудование | |
| Электроразводка | наружная, в ПВХ кабель-каналах |
| Кабели | огнестойкие с изоляцией типа FRLS |
| Щит собственных нужд | есть, функции: распределение электроэнергии по потребителям, защита силовых линий, защита персонала |
| Заземление | есть, контур заземления – из стальной полосы 40х3 мм, расположен по периметру внутри контейнера, соединен с внешним контуром |
| Освещение |
основное: светодиодные светильники аварийное: аккумуляторные светодиодные светильники для топливного отсека применены светодиодные светильники во взрывозащищенном исполнении в отсеке ДГУ смонтирована сеть ремонтного освещения на 36В |
| Топливная система | |

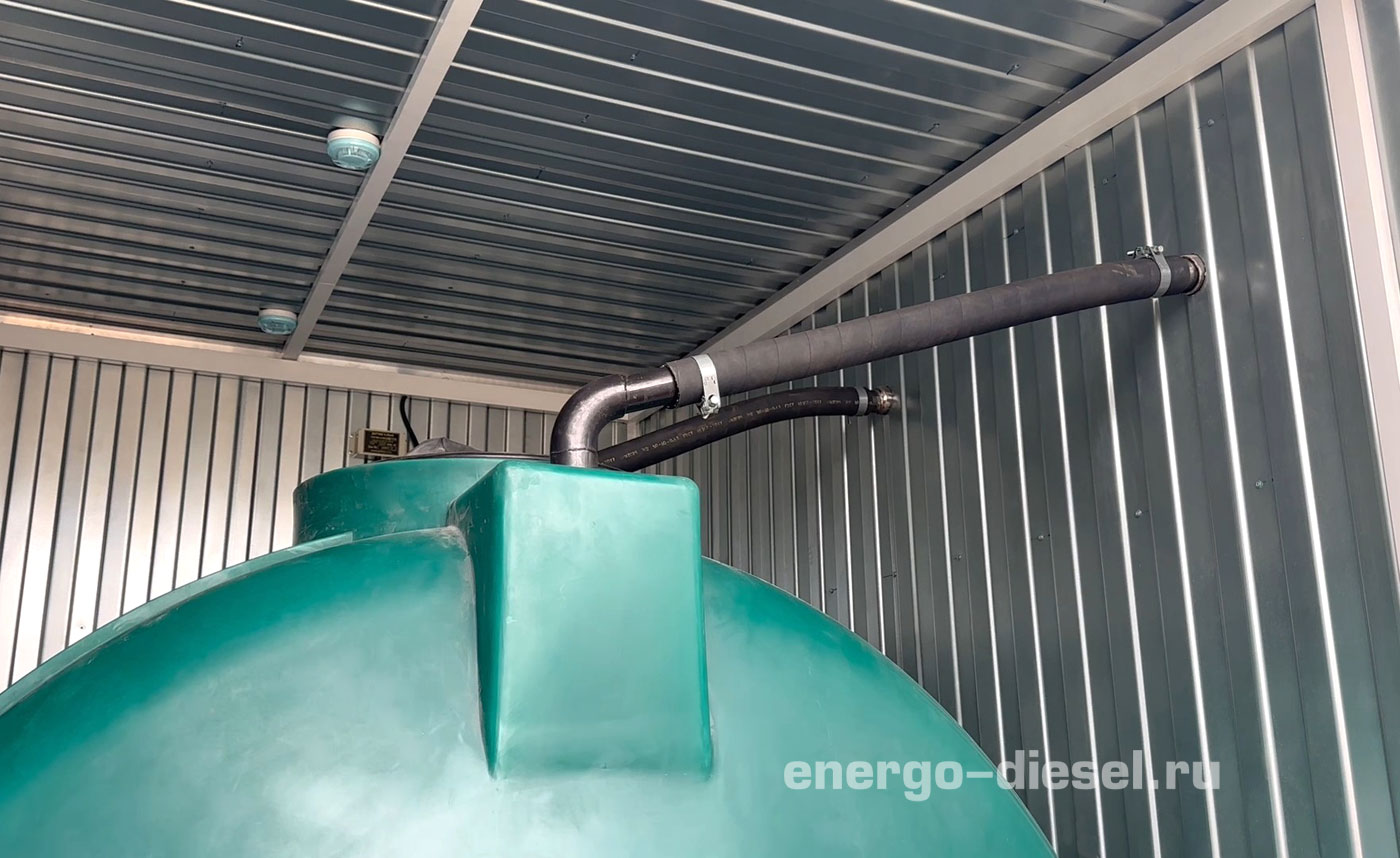

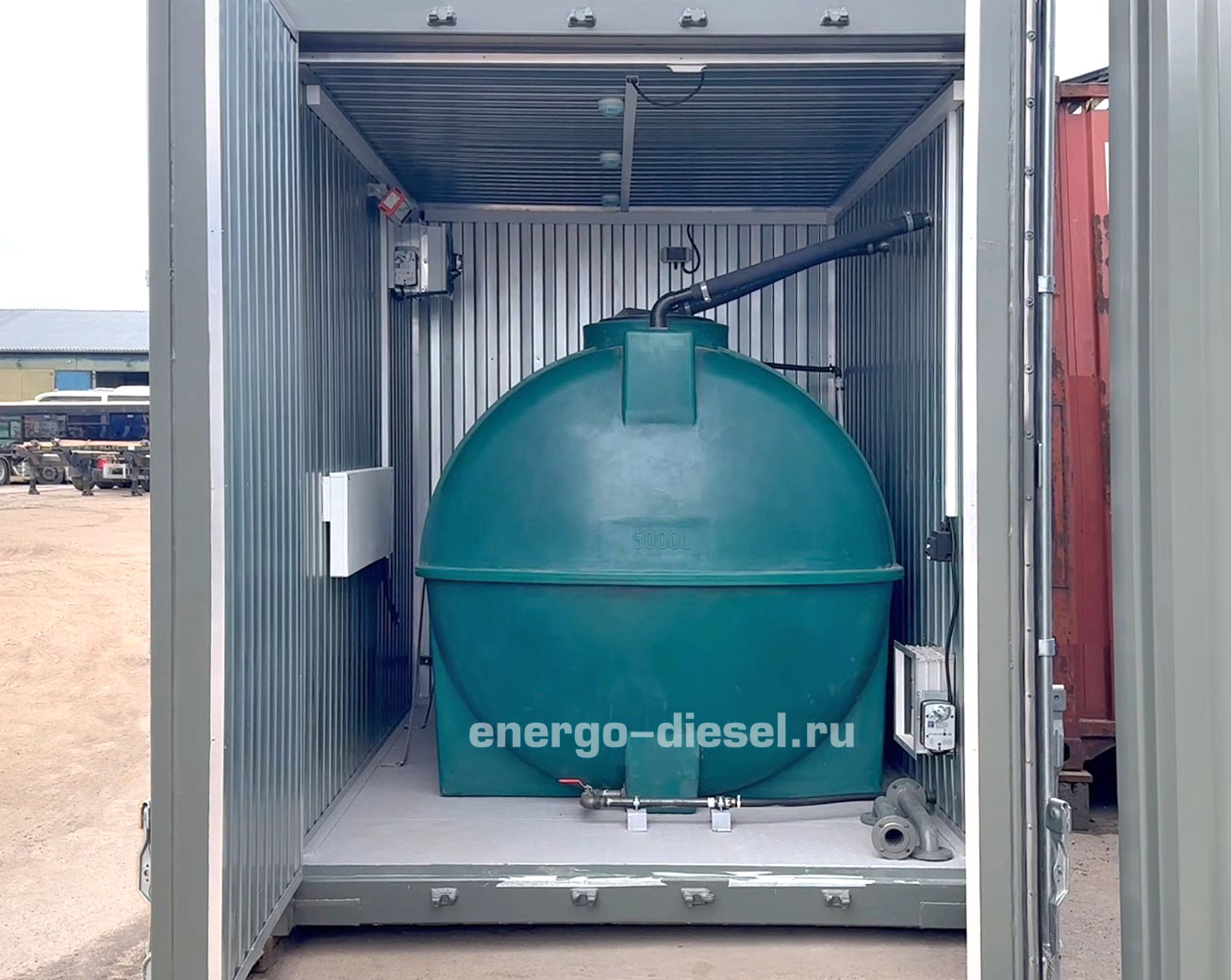

| Топливный бак | 5000 л с разводкой топливной магистрали |
| Насосы |
электрический механический (ручной) |
| Клапаны | дыхательный клапан с огневым предохранителем |
| Датчик уровня топлива | есть |
| Трубопроводы |

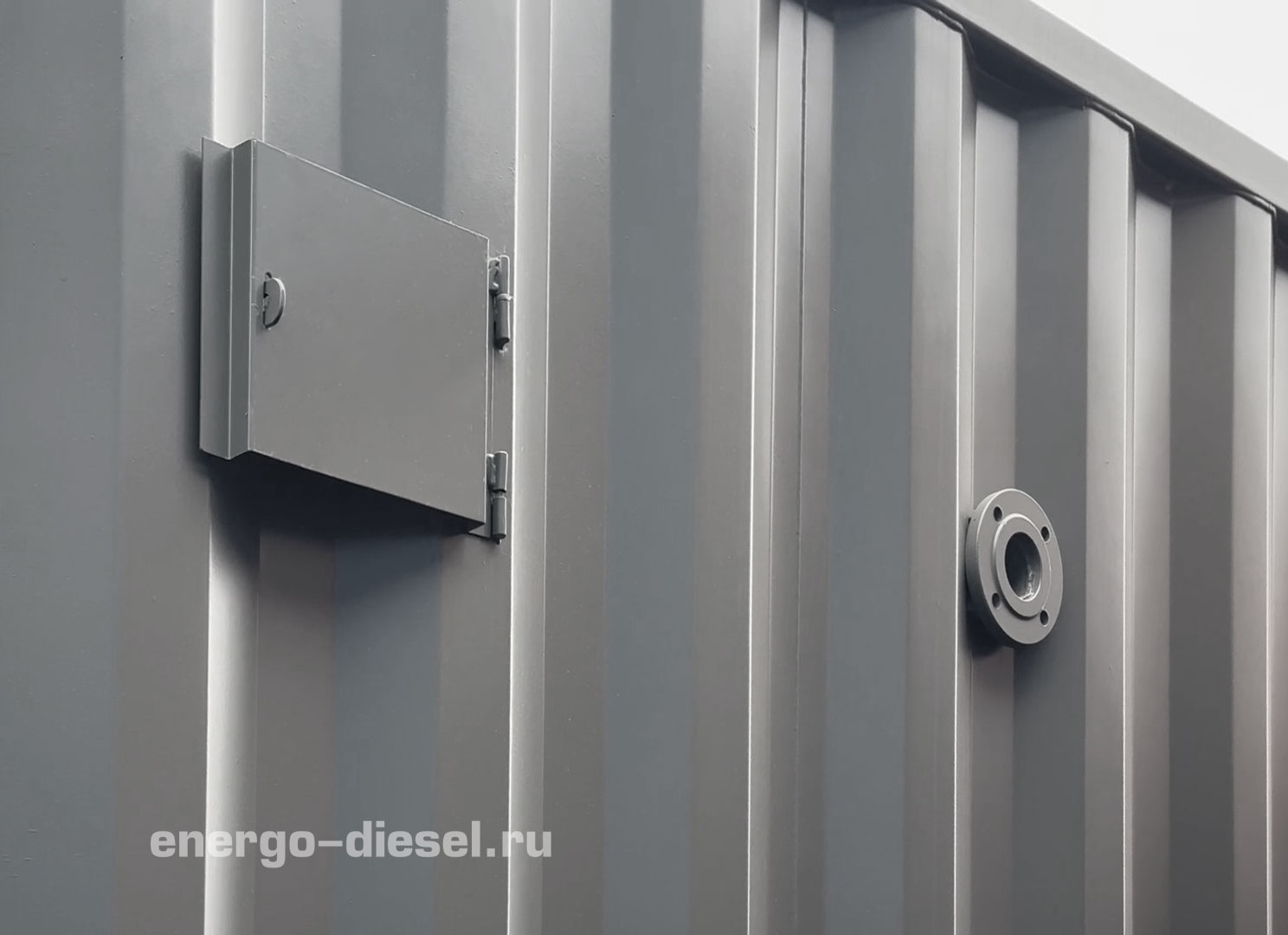

трубопровод подачи топлива трубопровод заправочной магистрали с горловиной для заправки от внешнего источника трубопровод аварийного слива топлива с краном |
| Другие характеристики | |
| Отопление | электрическое, 2 конвектора 1,5 кВт со встроенным терморегулятором |
| Вентиляция |
3 независимые системы принудительной приточно-вытяжной вентиляции (для каждого отсека) воздушные клапаны с электроприводом и жалюзийные решетки вытяжные вентиляторы с монтажом на заслонке |
| Система контроля загазованности в топливном отсеке | СИГМА-03.ИПК-4.4 |
| Охранно-пожарная сигнализация | ВЭРС-ПК4 |
| Система автоматического пожаротушения | есть |
| Огнетушитель | ручной ОУ-5 |
|
