Блок-контейнер для компрессорной станции на регулируемых опорах

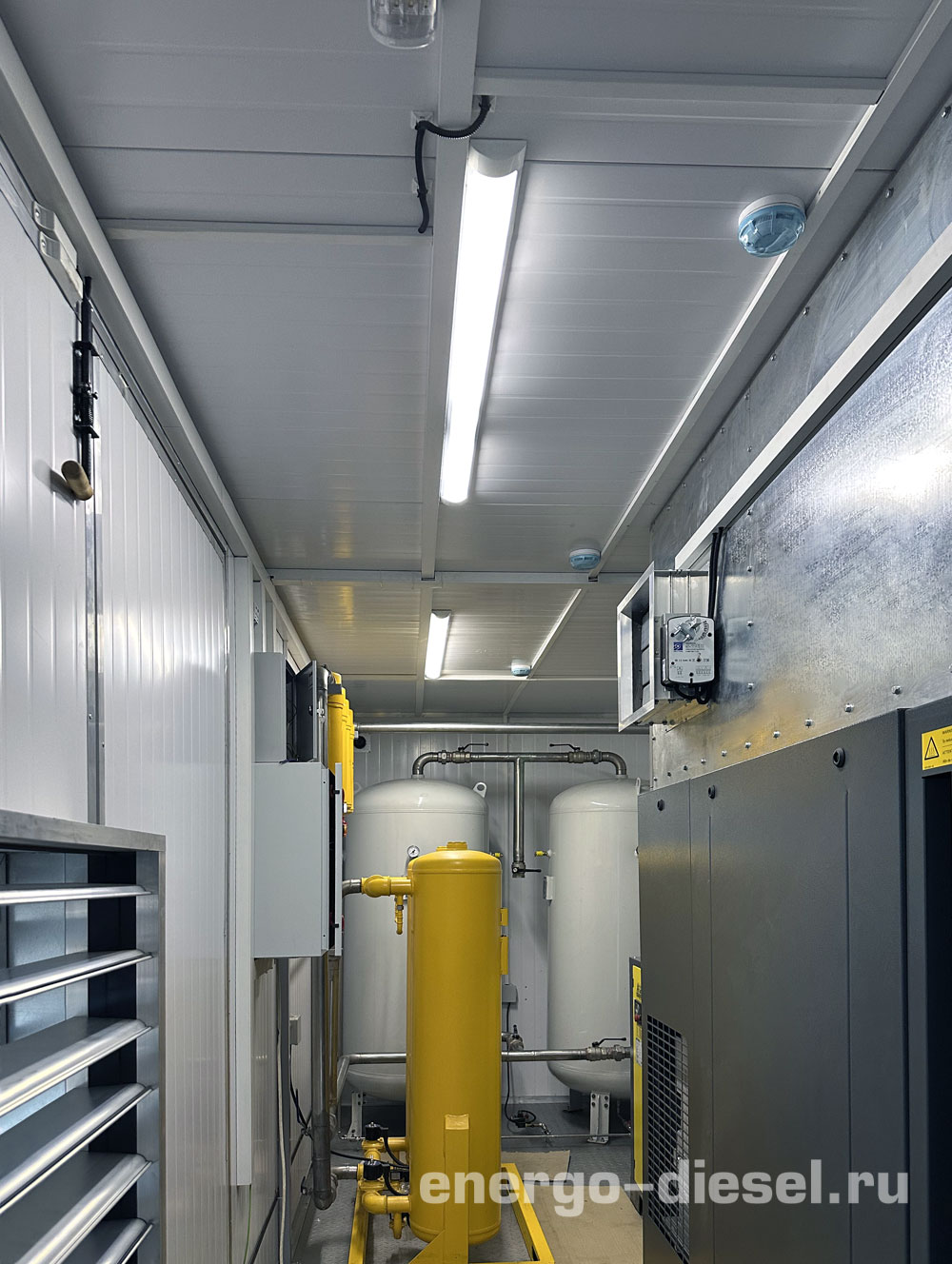

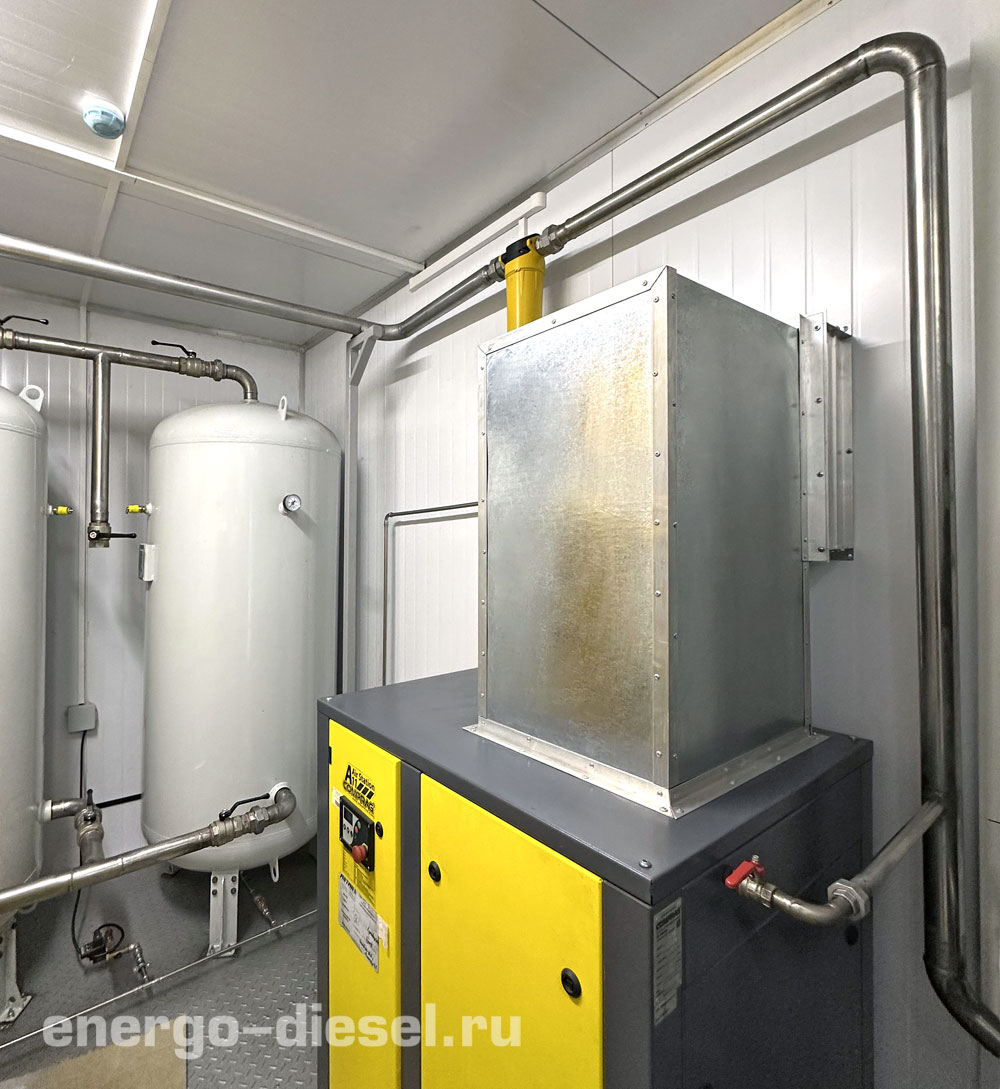

Изготовлен 6-метровый блок-контейнер для компрессорной станции. В блок-контейнер установлено два компрессора Atlas Copco (основной и резервный), два ресивера и осушитель.

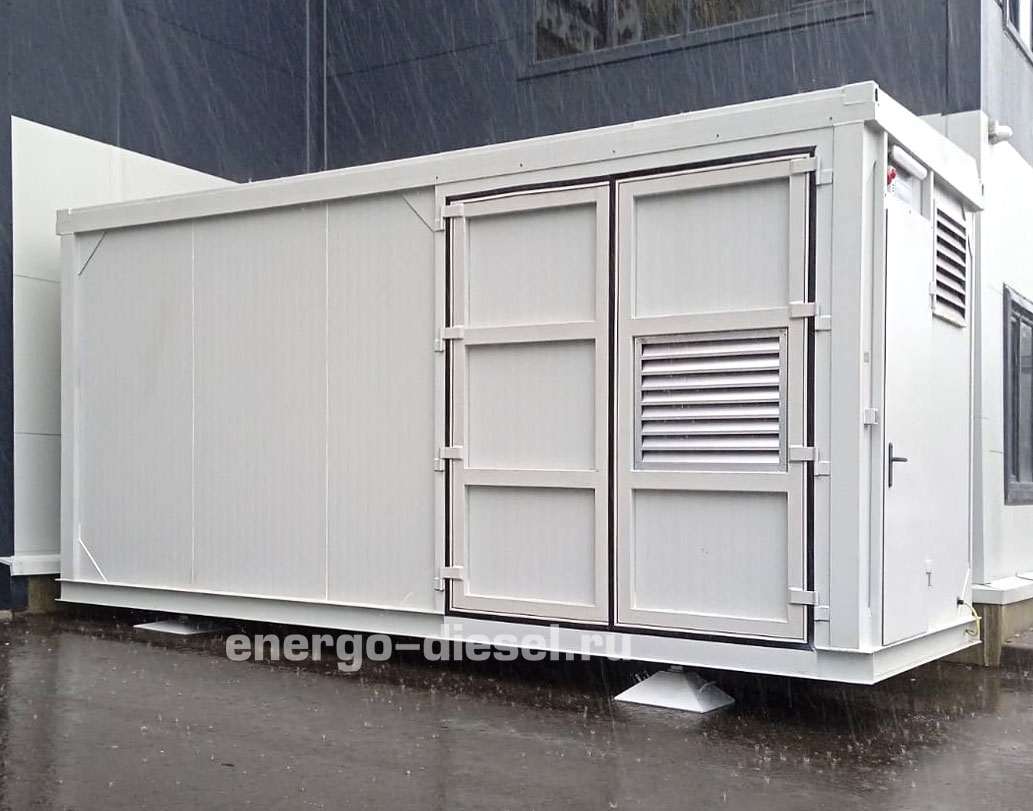

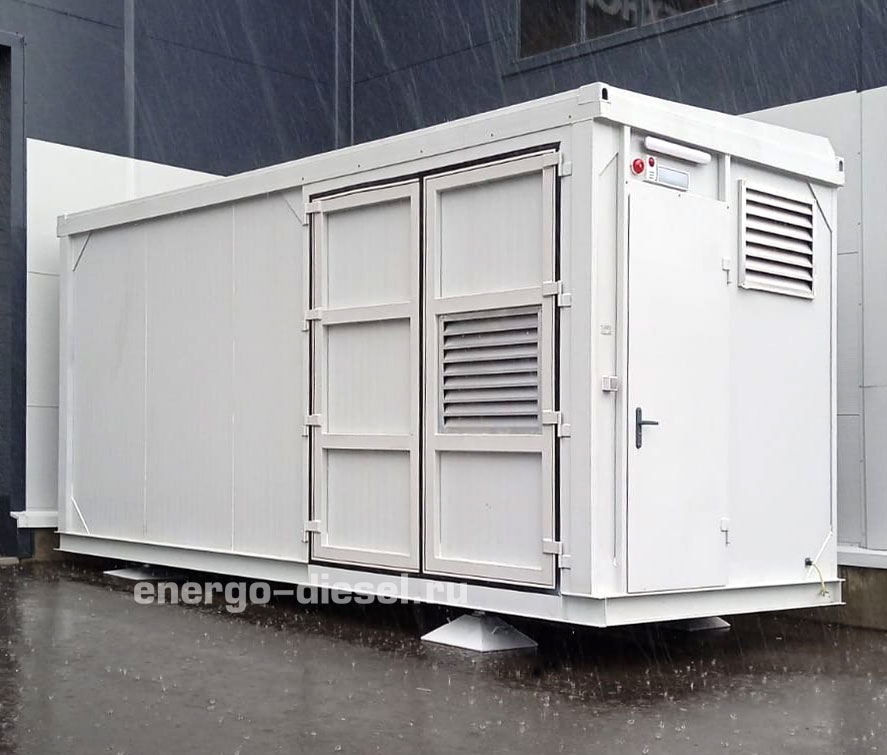

Блок-контейнер будет установлен на неровную поверхность. Для выравнивания контейнера по горизонтали в конструкции блок-контейнера предусмотрены регулируемые опоры.
Особенности

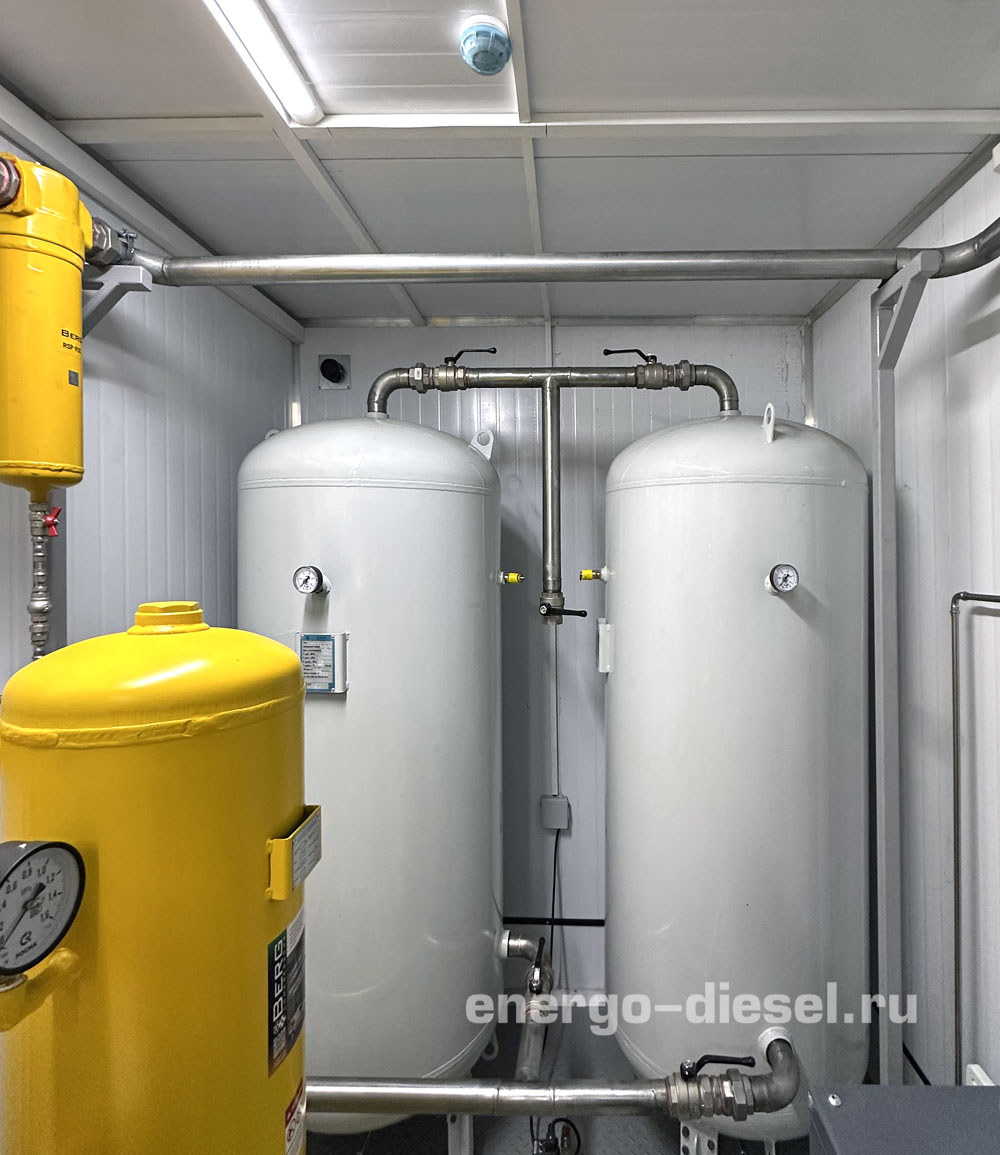

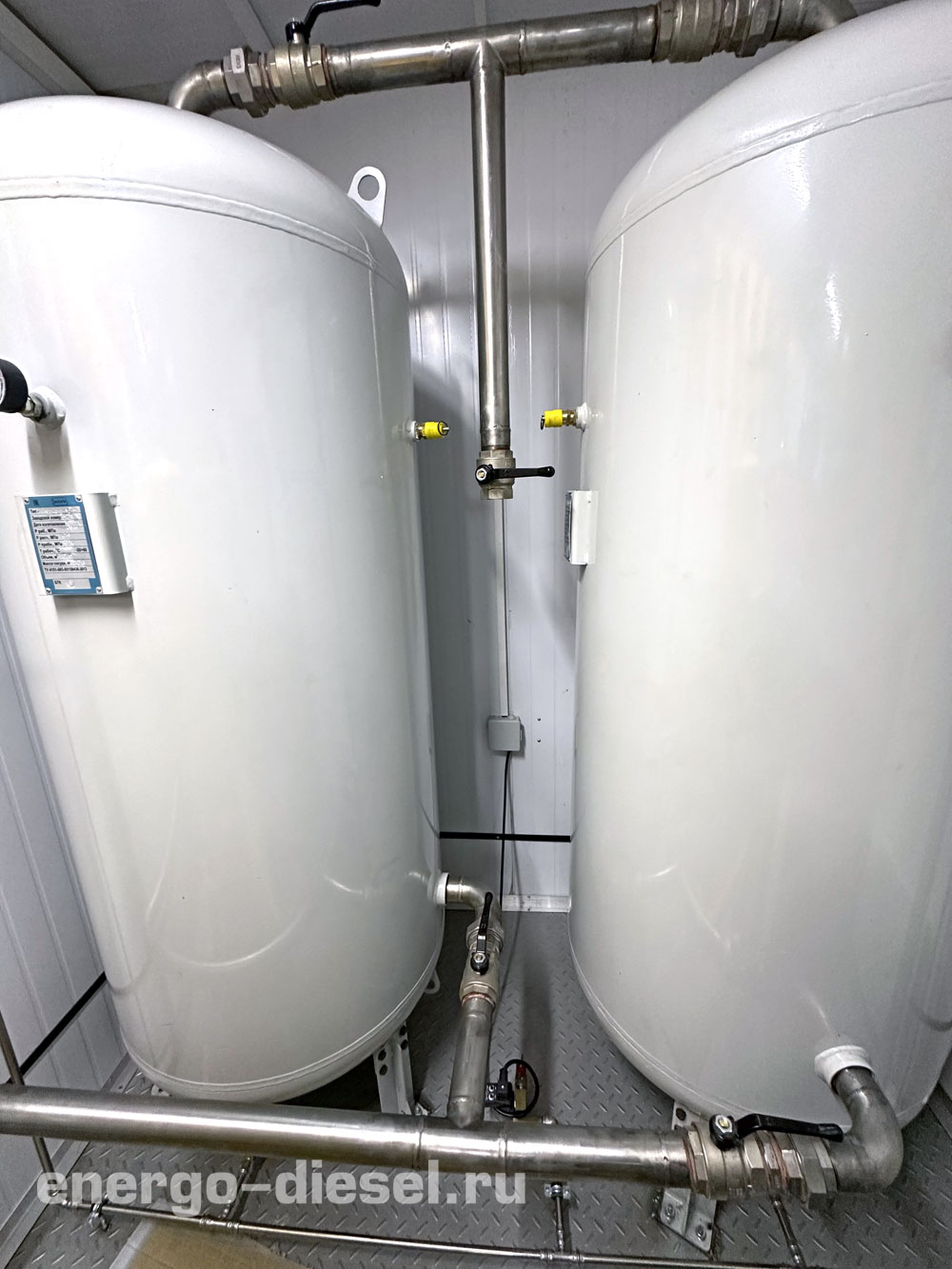

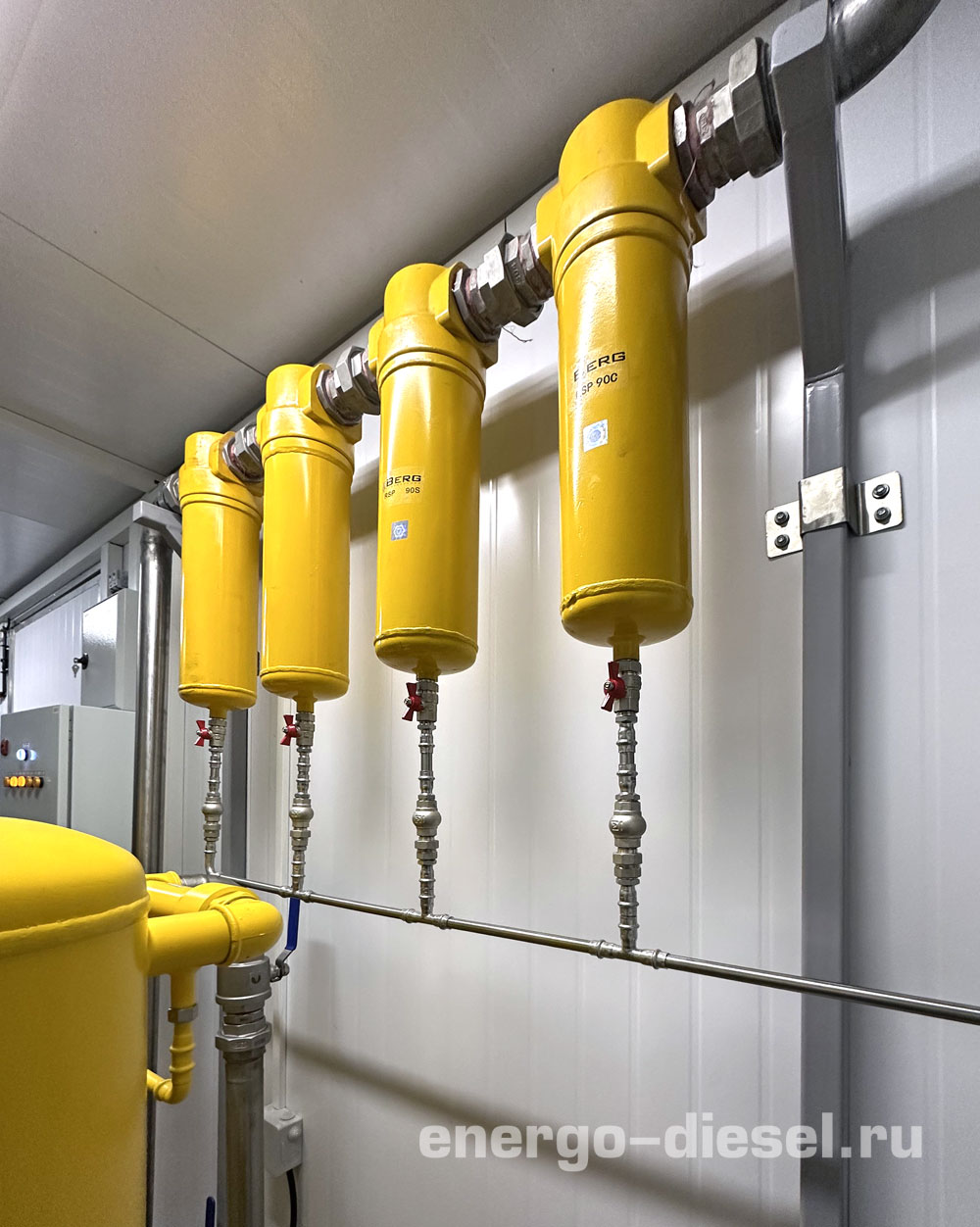

- Трубопроводная обвязка выполнена из нержавеющих труб.
- Настил пола выполнен из нержавеющего листа.
- Регулируемые опоры для установки контейнера.
Характеристики контейнера
| Конструкция | |
| Вид контейнера | каркасно-панельный (ПБК) |
| Климатическое исполнение | УХЛ |
| Температура эксплуатации | –50...+45°C |
| Размер контейнера (ДхШхВ) | 6000х2400х2400 мм |
| Окраска | RAL 7035 |
| Каркас |
цельносварной, из прокатного гнутого стального профиля нижняя рама из гнутых и катаных швеллеров в местах установки технологического оборудования предусмотрены элементы жесткости |
| Днище | стальной лист 1 мм |
| Пол |
настил пола: рифлёный лист нержавеющий стали 4 мм утеплитель: минватная плита 100 мм |
| Крыша |
тип: односкатная покрытие: плоский стальной лист 1,5 мм утеплитель: сэндвич-панель 100 мм |
| Стены | внешняя обшивка: сэндвич-панель 100 мм |
| Входная дверь | EI60, стальная, герметичная, с замком, утепленная, с доводчиком |
| Технологические ворота | 1 шт., для заноса/выноса технологического оборудования, утепленные, с запором |
| Особенности конструкции | регулируемые опоры для установки контейнера |
| Оснащение |

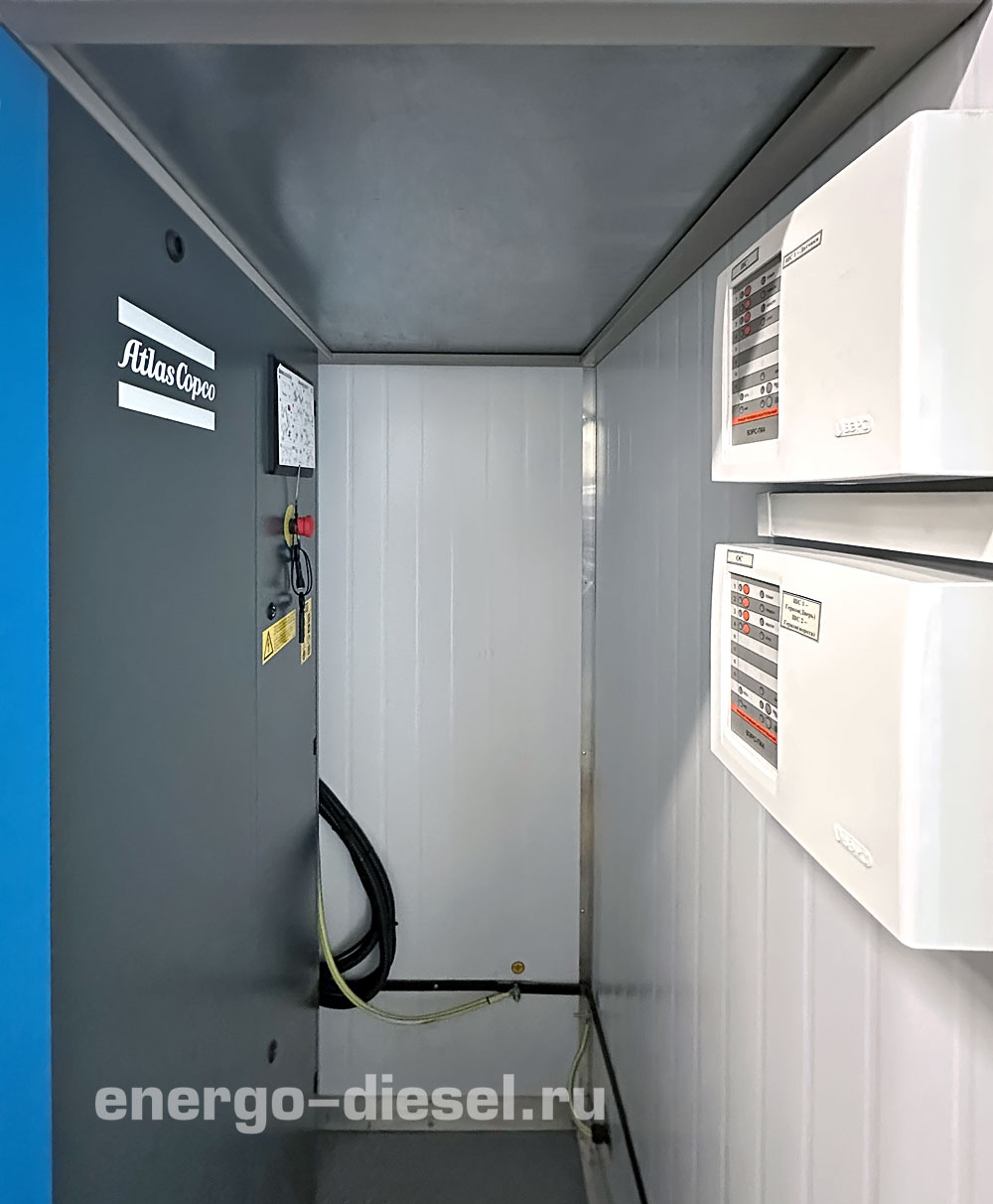

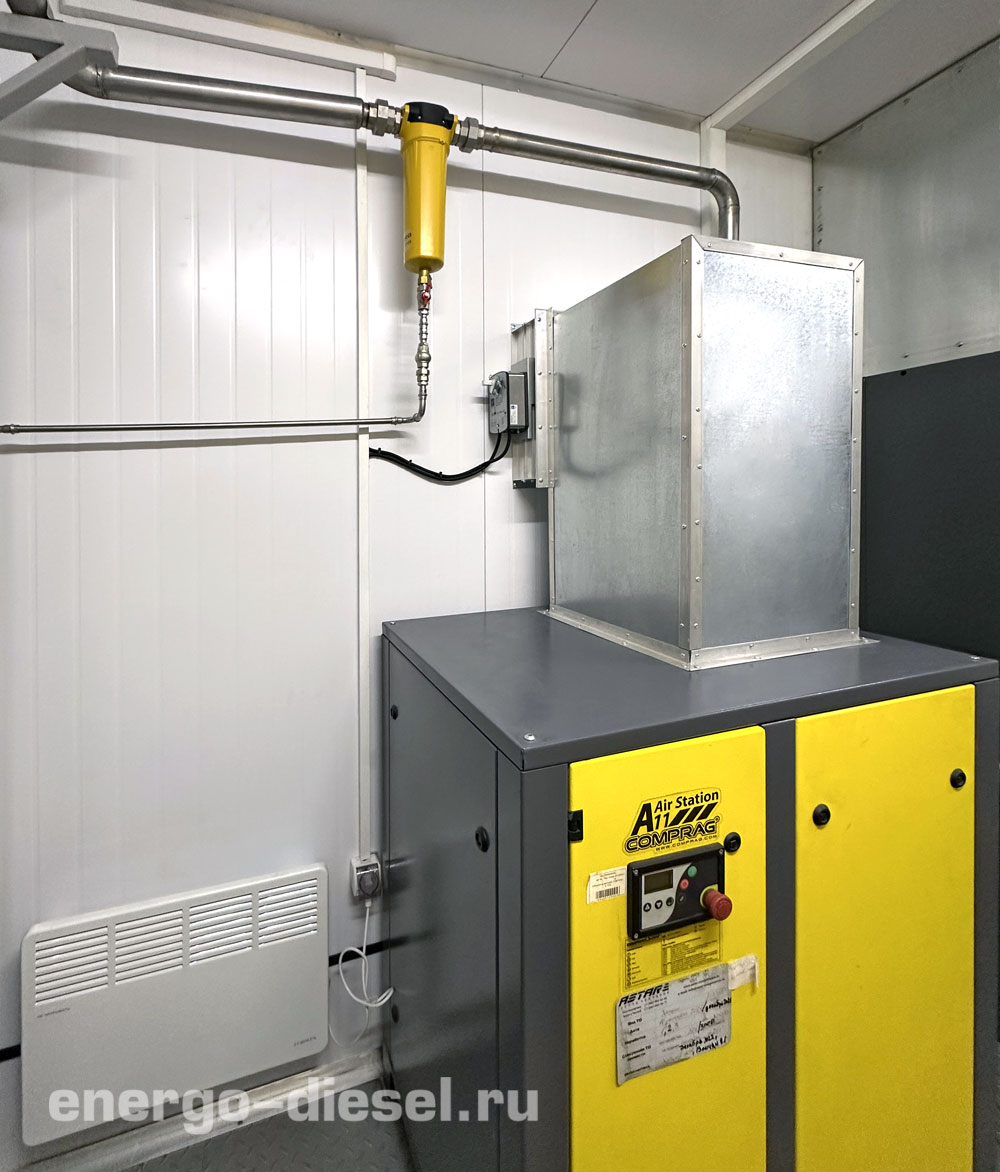

основной компрессор: Atlas Copco GA 45 8.5FF/400V 3P 50Hz без N/CE резервный компрессор: Comprag А-1110 2 ресивера осушитель |
| Электрооборудование | |
| Тип сети | TN-C-S, единая электросеть (бытовая) |
| Подключение | сальниковый ввод |
| Электроразводка | наружная, в ПВХ кабель-каналах кабели огнестойкие нг-LS кабеля, питающие противопожарные системы и устройства, проложены отдельно от силовых и питающих кабелей |

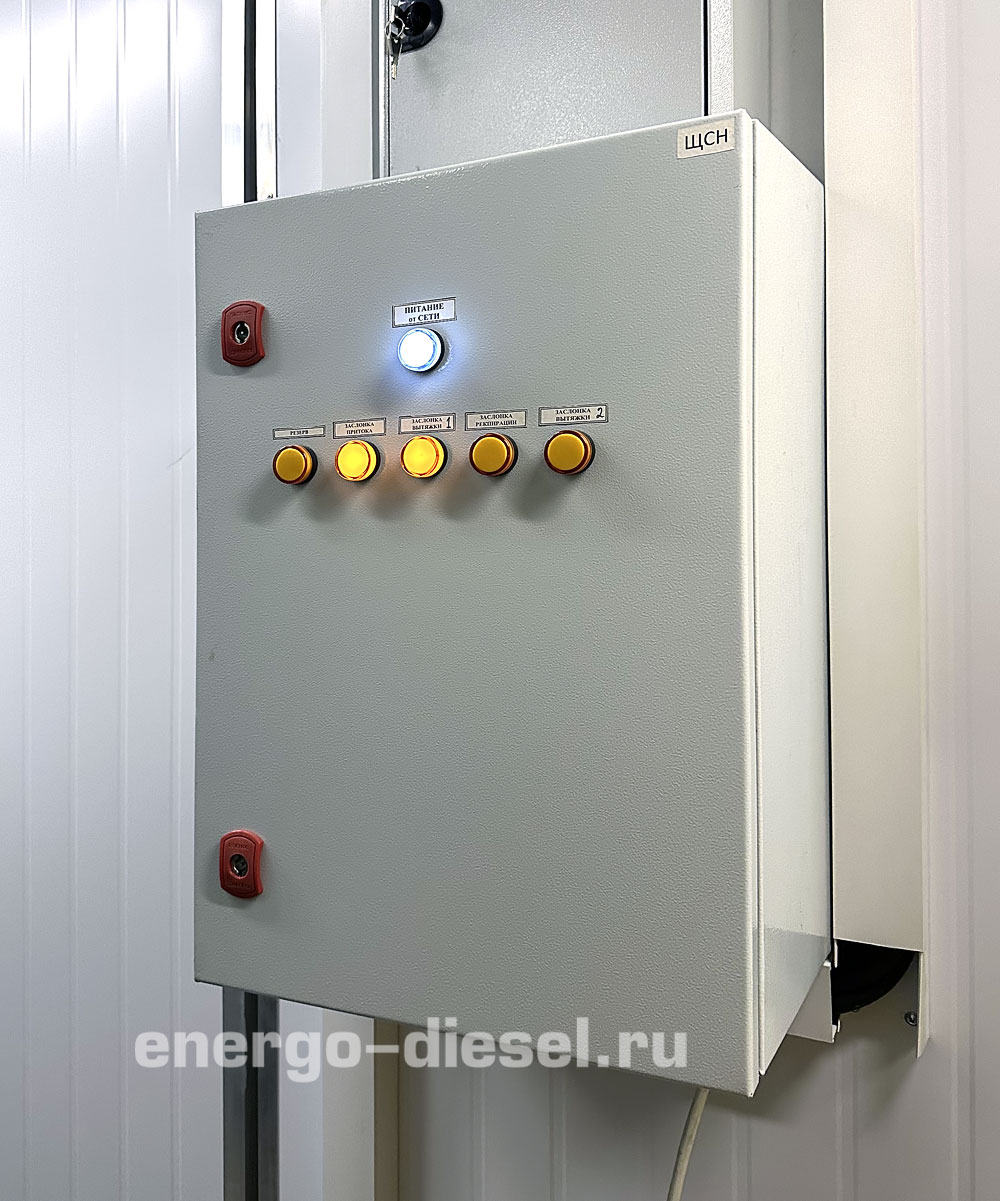

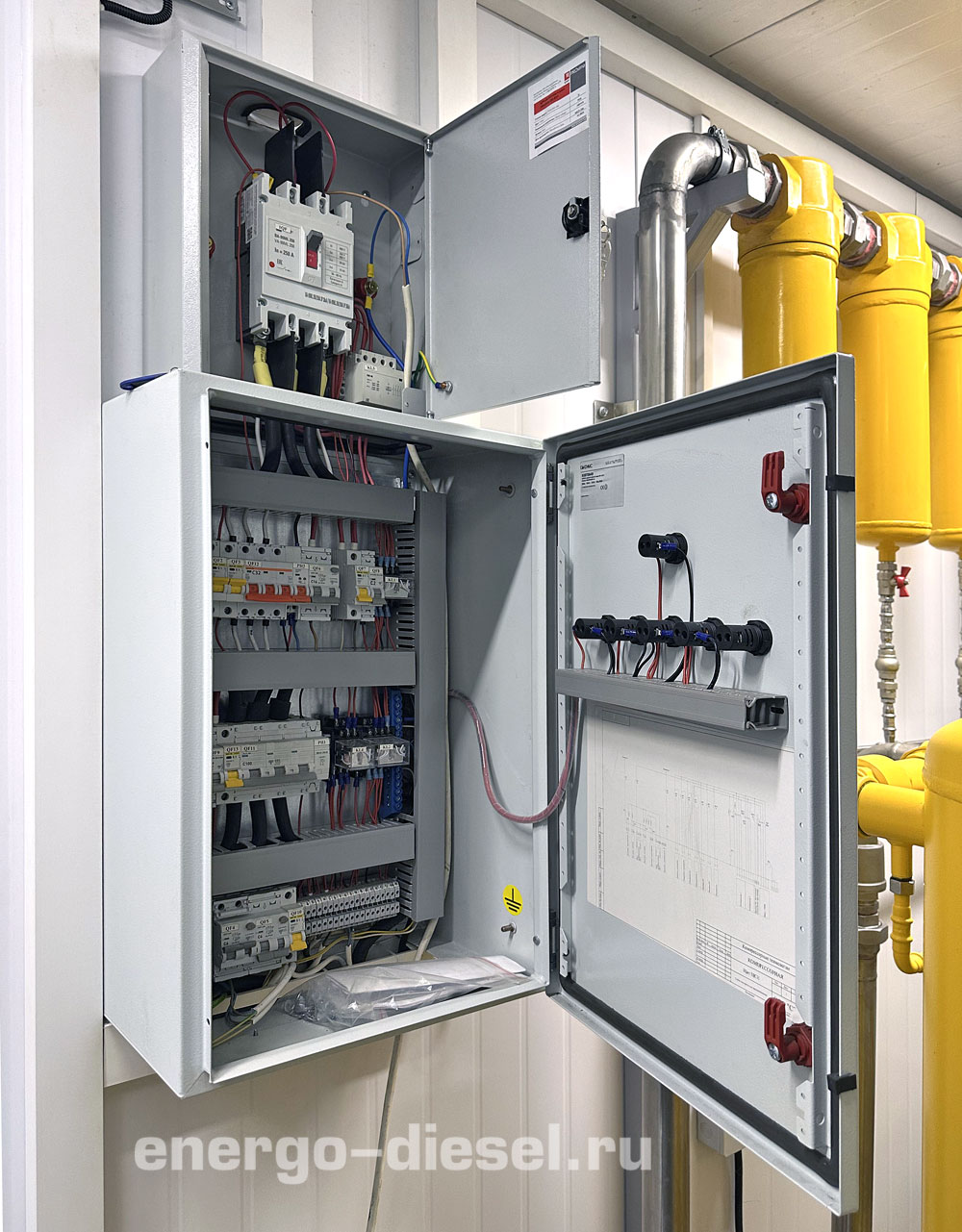

| Щит собственных нужд | есть функции: распределение электроэнергии по потребителям, защита силовых линий от замыканий и перегрузок, защита персонала |
| Розетки, выключатели | 2 шт., 220В |
| Заземление | есть контур заземления из стальной полосы 25х3 мм, расположен по периметру внутреннего пространства контейнера; соединен с нижней рамой контейнера перемычками; с внешней стороны контейнера предусмотрены 2 места соединения каркаса с внешним контуром заземления |
| Освещение |
основное: светодиодные светильники (220В) аварийное: аккумуляторные светодиодные светильники уличный светильник |
| Другие характеристики | |
| Отопление | 2 электроконвектора мощностью 1,5 кВт со встроенным терморегулятором |
| Вентиляция | 2 независимые системы принудительной приточно-вытяжной вентиляции: воздушный клапан с электроприводом и жалюзийные решетки |
| Охранно-пожарная сигнализация | ВЭРС-ПК4 |
| Система автоматического пожаротушения | Буран-2,5-2С |
| Огнетушитель | ручной ОП-4 |
|
