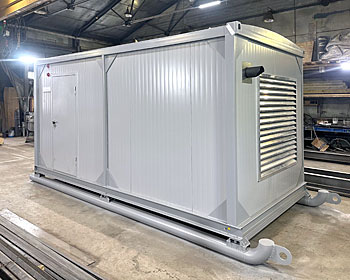

Контейнеры для генераторов и ДГУ
Блок-контейнер для генератора предназначен для размещения в нем ДГУ, обеспечения нормального функционирования ДГУ (в т.ч. в условиях критически низких температур), защиты ДГУ от воздействий окружающей среды и предотвращения несанкционированного доступа посторонних лиц в помещения.
Компания «СтройЭнергоТехника» имеет многолетний опыт производства контейнеров собственной разработки «СЭТ» (СтройЭнергоТехника), предлагая своим клиентам полный спектр услуг по пакетированию технологического оборудования.
Мы производим контейнера «СЭТ» как полностью собственной сборки, так и на базе 20-футовых морских контейнеров. Спектр конструкций широк – это компактные контейнеры, крупногабаритные контейнеры, антивандальные контейнеры, контейнеры с шумоизоляцией, контейнеры арктического исполнения и контейнеры типа «Север». Наши контейнера способны обеспечить работу оборудования в любых географических и климатических условиях. Мы активно работаем по индивидуальным проектам, создавая заказчику продукт, полностью отвечающий его требованиям.
Контейнеры могут изготавливаться по стандартным заводским размерам, а также по размерам, согласно ТЗ заказчика, в пределах автомобильных или железнодорожных габаритов для перевозки на открытой платформе. Автомобильные габариты: ширина – до 2,5 м, высота – до 3,0 м, длина – до 12 м для провоза без специального разрешения на низкорамном прицепе. При наличии специального разрешения на транспортирование негабаритных грузов у перевозчика возможно изготовление блок-контейнеров больших размеров.

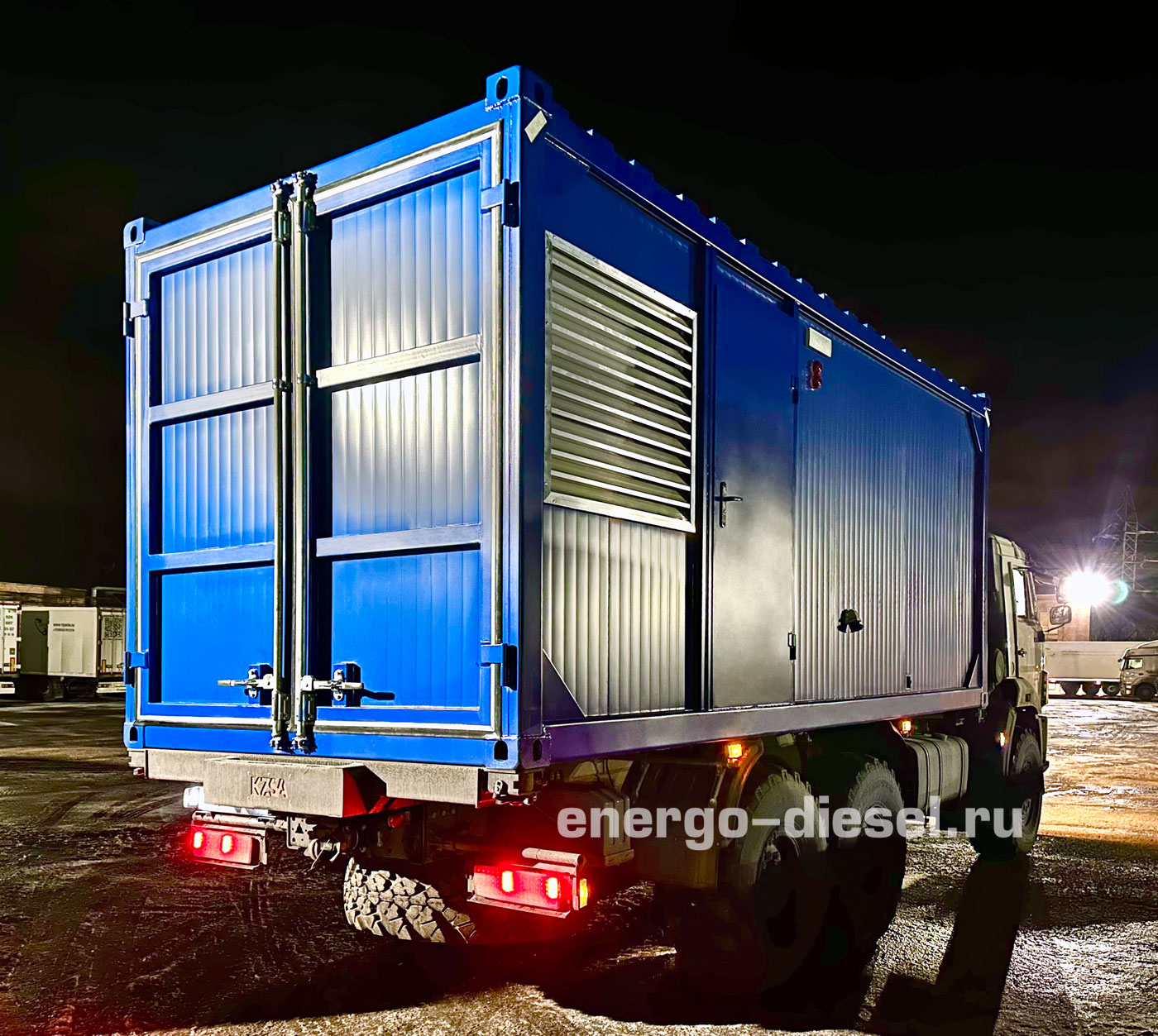

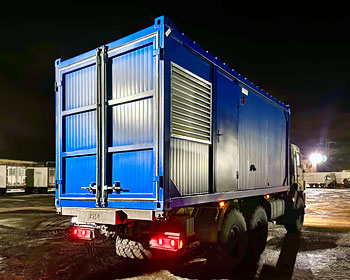

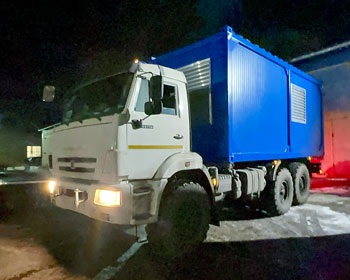

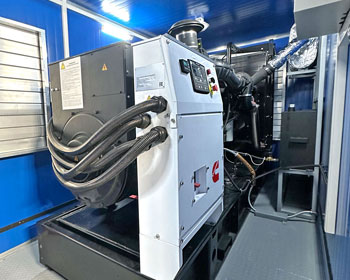

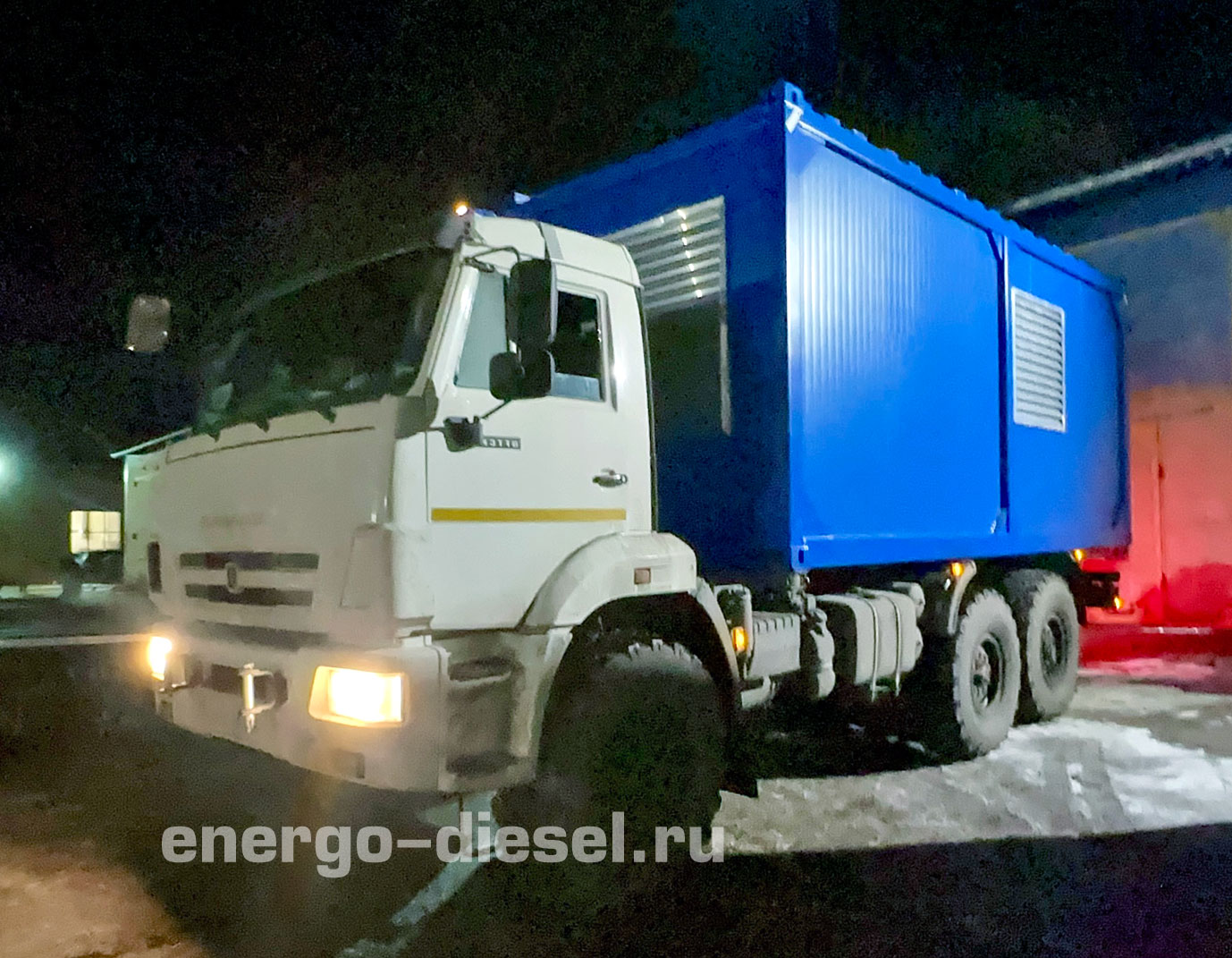

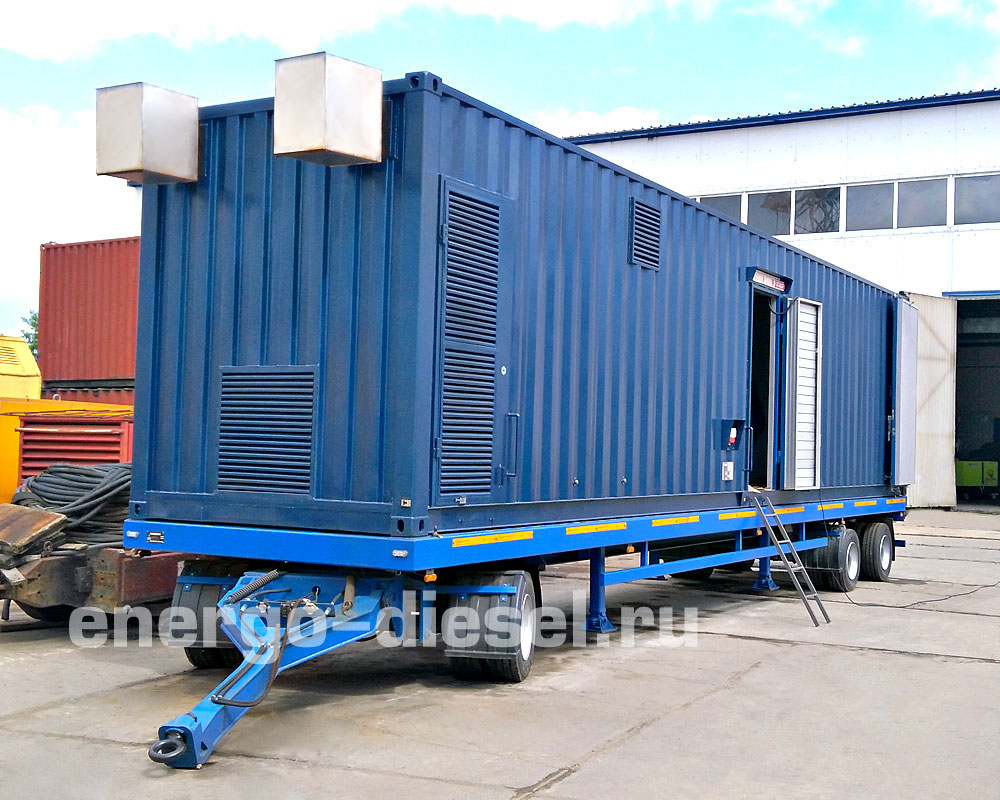

Для удобства транспортировки ДГУ возможен вариант исполнения блок-контейнера на мобильном шасси или прицепе.
Срок изготовления контейнера в базовой комплектации – 10 рабочих дней.
Содержание:
Назначение контейнеров для ДГУ
Вид контейнеров для генераторов и ДГУ
Конструкция контейнеров
Основные типы контейнеров
Каркасно-панельный контейнер
Цельнометаллический сварной контейнер
Цельнометаллический морской контейнер
Примерная компоновка типового контейнера
Стандартная комплектация контейнеров
Дополнительная комплектация контейнеров
Элементы оснащения контейнера
Фотогалерея
Сертификаты
Реализованные проекты
Пример изготовленного контейнера для ДГУ, видео
Назначение контейнеров для ДГУ
Блок-контейнеры предназначены для размещения дизельных электростанций и позволяют решить ряд важных задач:
- полная защита ДГУ от условий окружающей среды;
- сохранность размещенного в контейнере имущества;
- уменьшение уровня шума производимого открытой ДГУ;
- обеспечение комфортных условий для поддержания резервной ДГУ в постоянной готовности к запуску;
- обеспечение комфортных условий для работы обслуживающего персонала;
- своевременное обнаружение, оповещение и автоматическое применение средств пожаротушения;
- обеспечение возможности оперативного перемещения ДГУ с одного рабочего места на другое;
- интеграция широкого спектра дополнительного оборудования для обеспечения автономной работы ДГУ в любых условиях, в т.ч. в условиях Арктики.

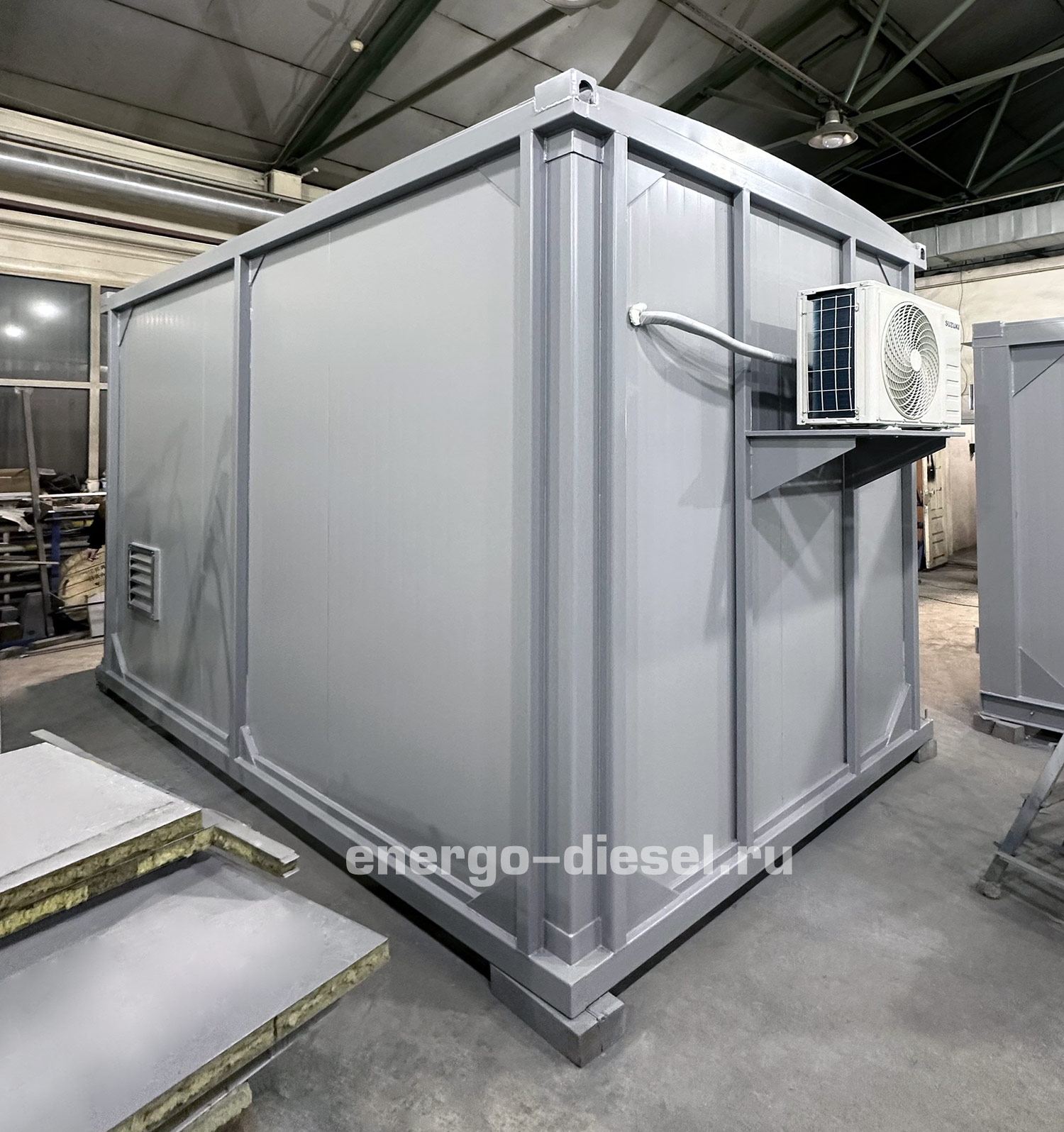

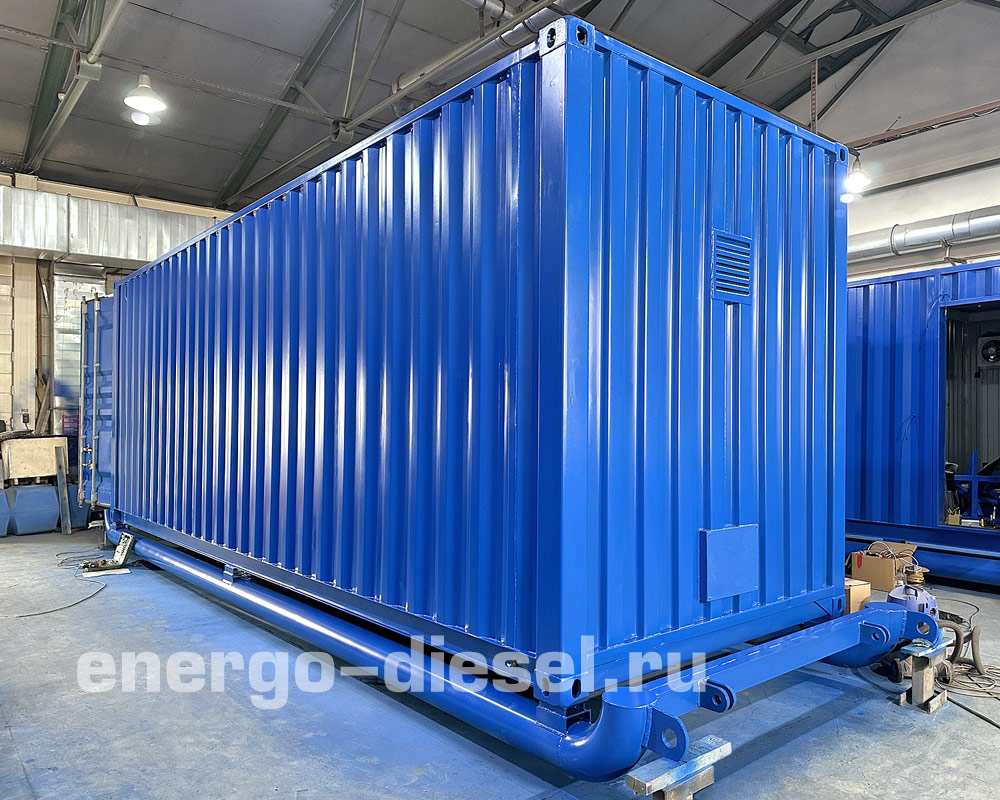

Вид контейнеров для генераторов и ДГУ
Конструкция контейнеров
Блок-контейнер представляет собой объемную конструкцию заданных размеров и выполнен в виде прямоугольного параллелепипеда с достаточной жесткостью, прочностью и необходимыми теплотехническими характеристиками. Габаритные размеры контейнера могут быть любыми, с учетом требований для перевозки железнодорожным, автомобильным или речным (морским) транспортом, и зависят, прежде всего, от количества, типа и вариантов размещения оборудования.
Основным несущим элементом в блок-контейнере является цельносварной каркас из стального профиля. В качестве ограждающих конструкций используются трехслойные сэндвич-панели со стальными облицовками и теплоизоляцией из минераловатных плит толщиной 50–200 мм на основе базальтовых волокон или стальной профилированный лист толщиной не менее 1,2 мм с утеплителем из минераловатных плит толщиной 50–200 мм и внутренними стенами из профлиста С8. В качестве утеплителя пола также используются минераловатные плиты.
Пол контейнера трехслойный. Утепление пола – базальтовая минеральная вата (от 100 мм). Сверху пол зашит рифленым стальным листом 3–4 мм. Снизу контейнер обшит стальным листом.
На стенах, потолке и в полу блок-контейнера предусматриваются необходимые технологические проемы для систем вентиляции, ввода кабелей, а также монтируются закладные детали для установки технологического оборудования, оборудования систем жизнеобеспечения и пр. Все технологические проемы в ограждающих конструкциях (стенах) блок-контейнера с размерами более 200 мм оборудуются решетками или жалюзи. Дополнительно вентиляционные проемы снаружи контейнера могут закрываться металлическими кожухами с сетками для шумоглушения, защиты от атмосферных осадков и от проникновения внутрь помещений мелких грызунов и насекомых.
В зависимости от назначения и требований техзадания в блок-контейнере могут быть смонтированы одна или несколько утепленных герметизированных металлических входных дверей с врезными замками, ручками и автодоводчиками, распашные ворота (съемные панели) для заноса/выноса крупногабаритного оборудования, а также дополнительные выделенные помещения.
Наружная обшивка может быть окрашена в цвета по RAL или в корпоративные цвета Заказчика, в том числе с нанесением логотипа или символики организации.
Для стока атмосферных осадков может быть предусмотрена одно-двускатная или арочная кровля. На крыше контейнера могут быть смонтирована защитная антигололедная сетка, или подготовлены закладные для монтажа дополнительного технологического оборудования.

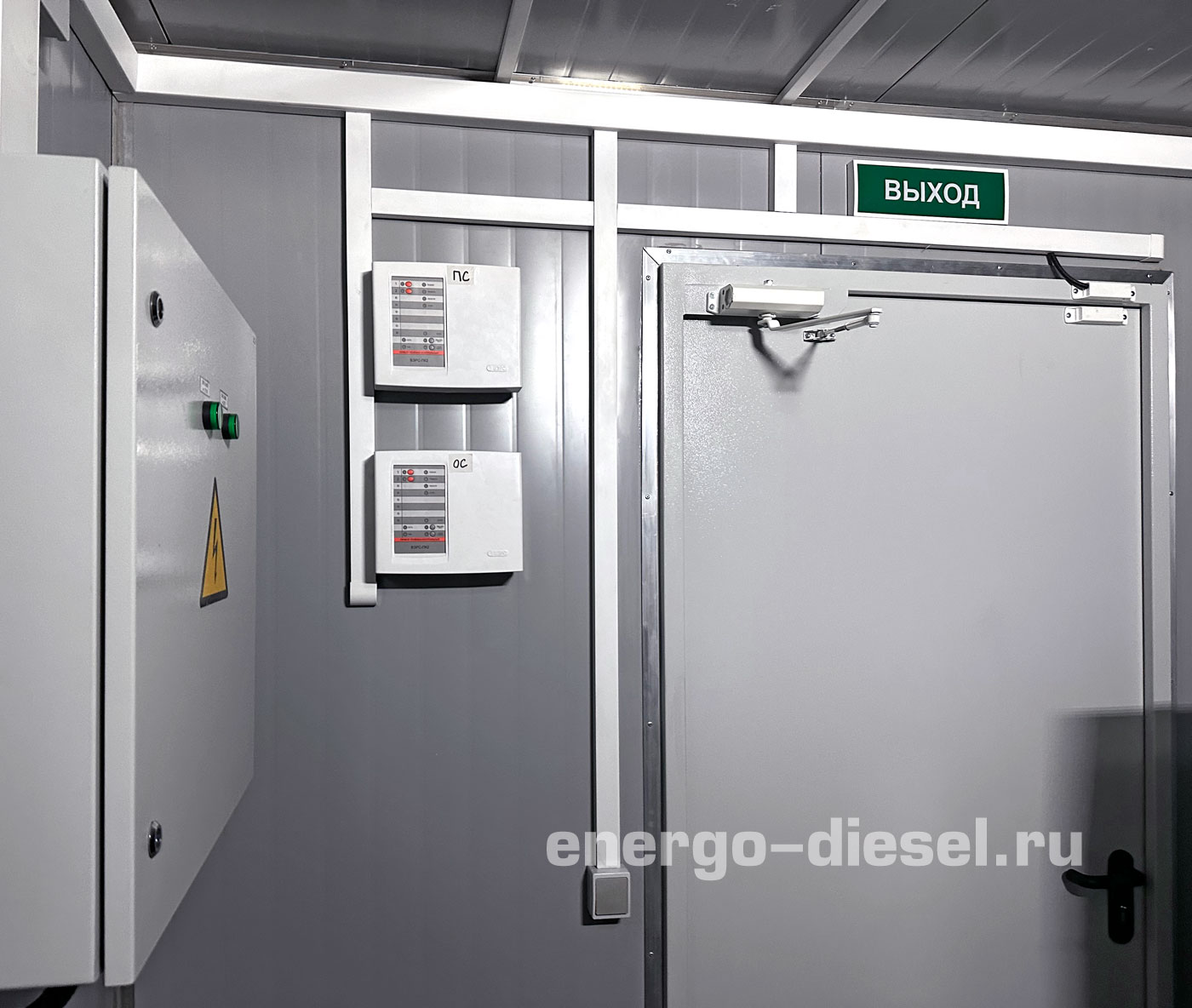

В блок-контейнере также предусматривается монтаж систем жизнеобеспечения – освещение, отопление, вентиляция, щит собственных нужд, внутренний контур заземления. Контейнер может комплектоваться разборной входной площадкой с лестницей и защитным козырьком над входной дверью. Контейнер может оборудоваться перегородками для создания в помещении нескольких отсеков. Возможен монтаж блок-контейнера на шасси.
При необходимости блок-контейнеры могут изготовляться в антивандальном или во взрывозащищенном исполнении.
Для организации погрузочно-разгрузочных работ в конструкции контейнера предусматриваются специальные проушины или фитинги.
Покрытие наружных и внутренних поверхностей контейнера обеспечивает антикоррозионную защиту на всем протяжении срока службы, при соблюдении правил эксплуатации.
Основные типы контейнеров
Основные типы контейнеров по конструкции, выпускаемых нашей компанией:
- Каркасно-панельный контейнер.
- Цельнометаллический сварной контейнер.
- Цельнометаллический морской контейнер.
Каркасно-панельный контейнер
Каркасно-панельный контейнер – самый массовый и дешевый контейнер. Как видно из названия, в основе сборки лежит использование готовых сэндвич-панелей.
Особенности конструкции: каркас контейнера собирается из металлических швеллеров или уголков, в пазы которого вставляются трехслойные минераловатные сэндвич-панели с утеплителем толщиной от 50 мм. Панели закрепляются, а стыки герметизируются силиконом или аналогичной замазкой.
Толщина металла внешней стенки – от 0,7 до 2 мм. Контейнера, изготовленные по этой технологии имеют минимальные жесткость и срок службы.
Срок изготовления каркасно-панельного контейнера – от 10 календарных дней.
Модельный ряд каркасно-панельных контейнеров «СЭТ»
Каркасно-панельный контейнер «СЭТ» | |||
Модель контейнера | Мощность ДГУ, кВт | Габариты (ДхШхВ), мм | |
ПБК-1 | портативные электростанции | 1000x1000x1000 | |
ПБК-1,5 | портативные электростанции | 1500x1000x1000 | |
ПБК-2,5 | до 30 | 2500x1400x1900 | |
ПБК-3 | 30–60 | 3000x2200x2200 | |
ПБК-3,5 | 60–120 | 3500x2200x2300 | |
ПБК-4 | 120–200 | 4000x2200x2300 | |
ПБК-4,5 | 200–250 | 4500x2300x2400 | |
ПБК-5 | 250–400 | 5000x2300x2400 | |
ПБК-6 | 400–800 | 6000x2400x2500 | |
ПБК-7 | 800–1000 | 7000x2400x2500 | |
ПБК-8 | от 1000 | 8000x2600x2600 | |
ПБК-9 | от 1000 | 9000x2600x2600 | |
ПБК-10 | от 1000 | 10000x2700x3000 | |
ПБК-11 | от 1000 | 11000x2700x3000 | |
ПБК-12 | от 1000 | 12000x2700x3000 | |
ПБК-13 | от 1000 | 13000x2700x3000 |

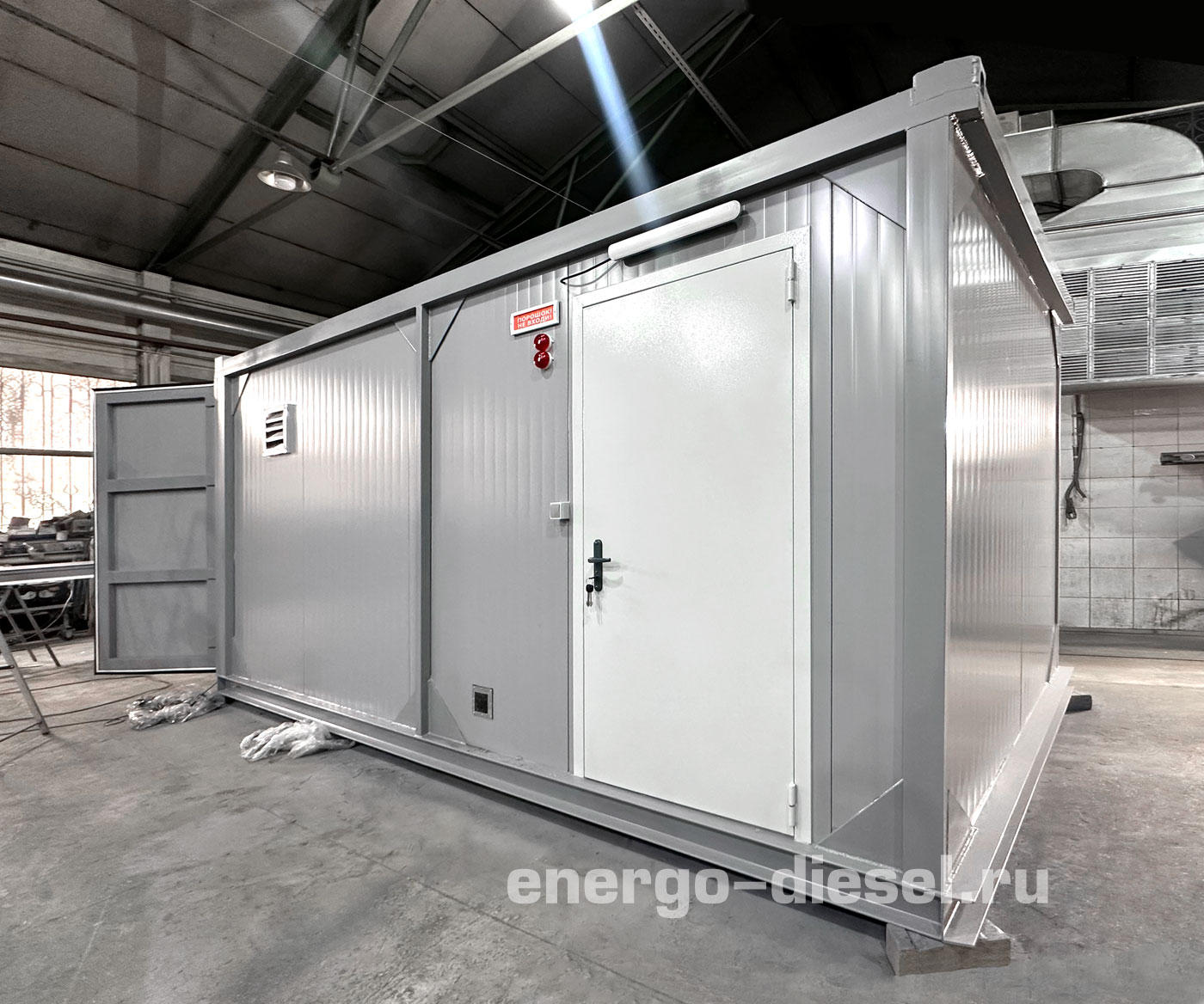

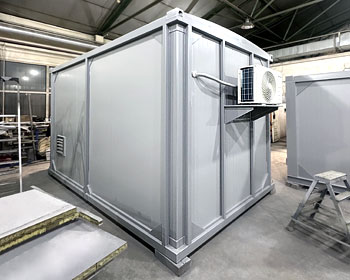

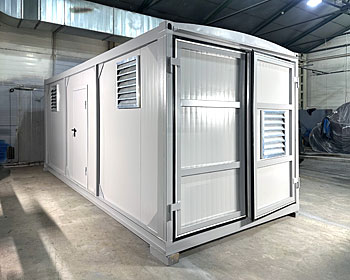

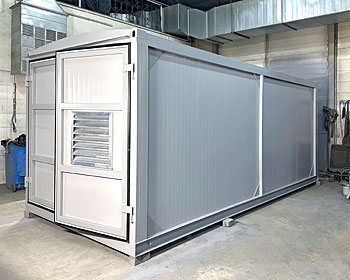

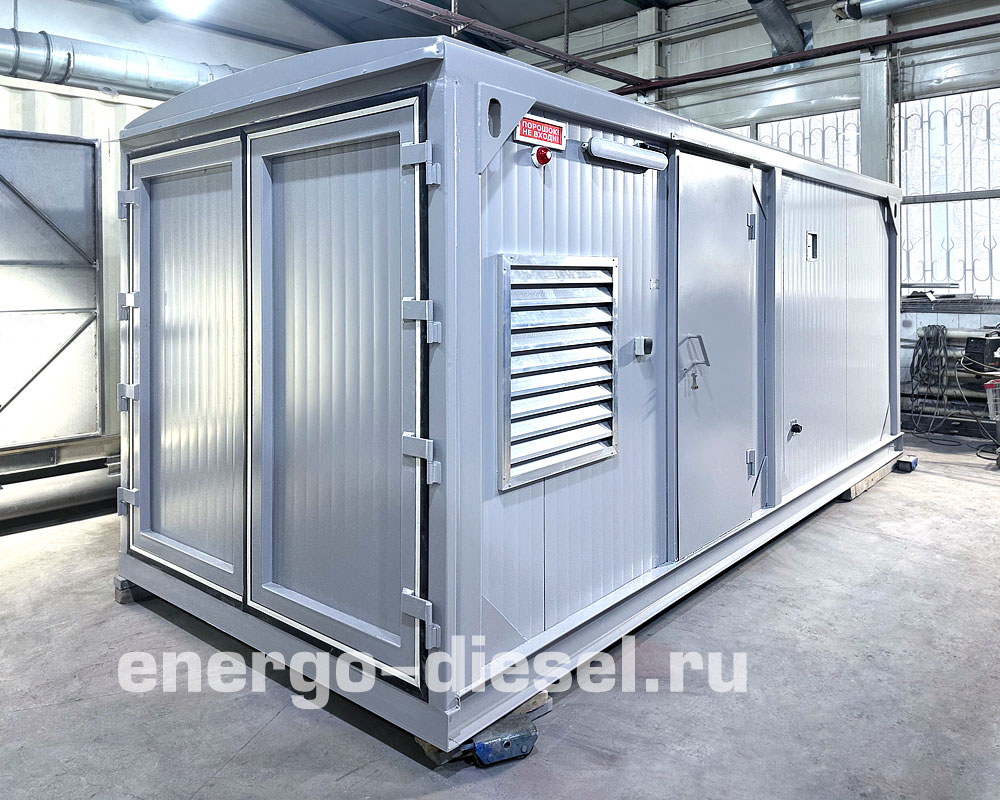

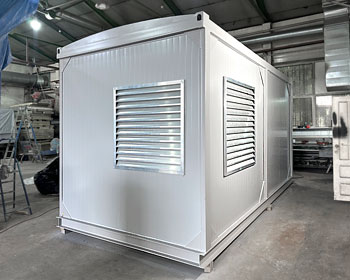

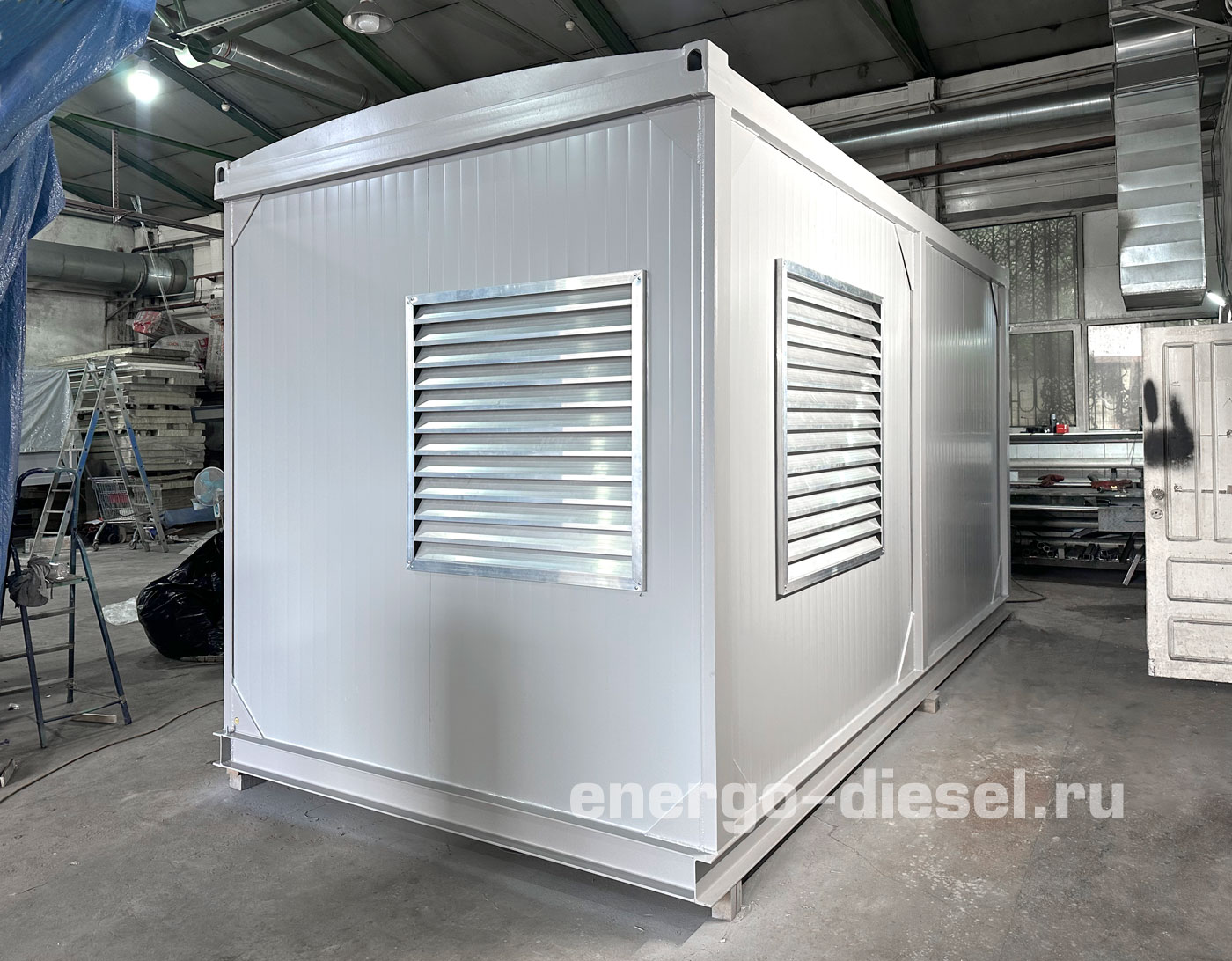

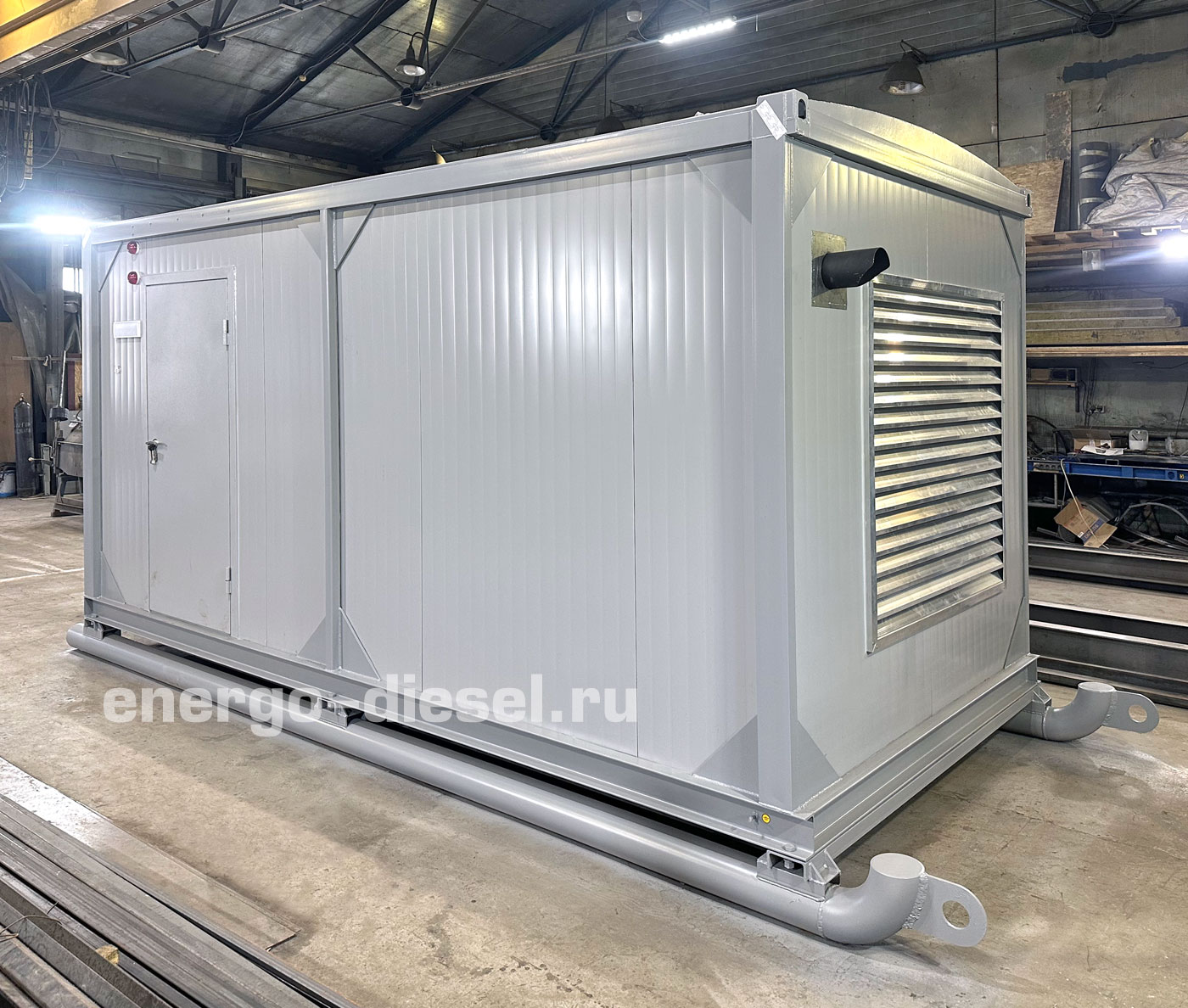

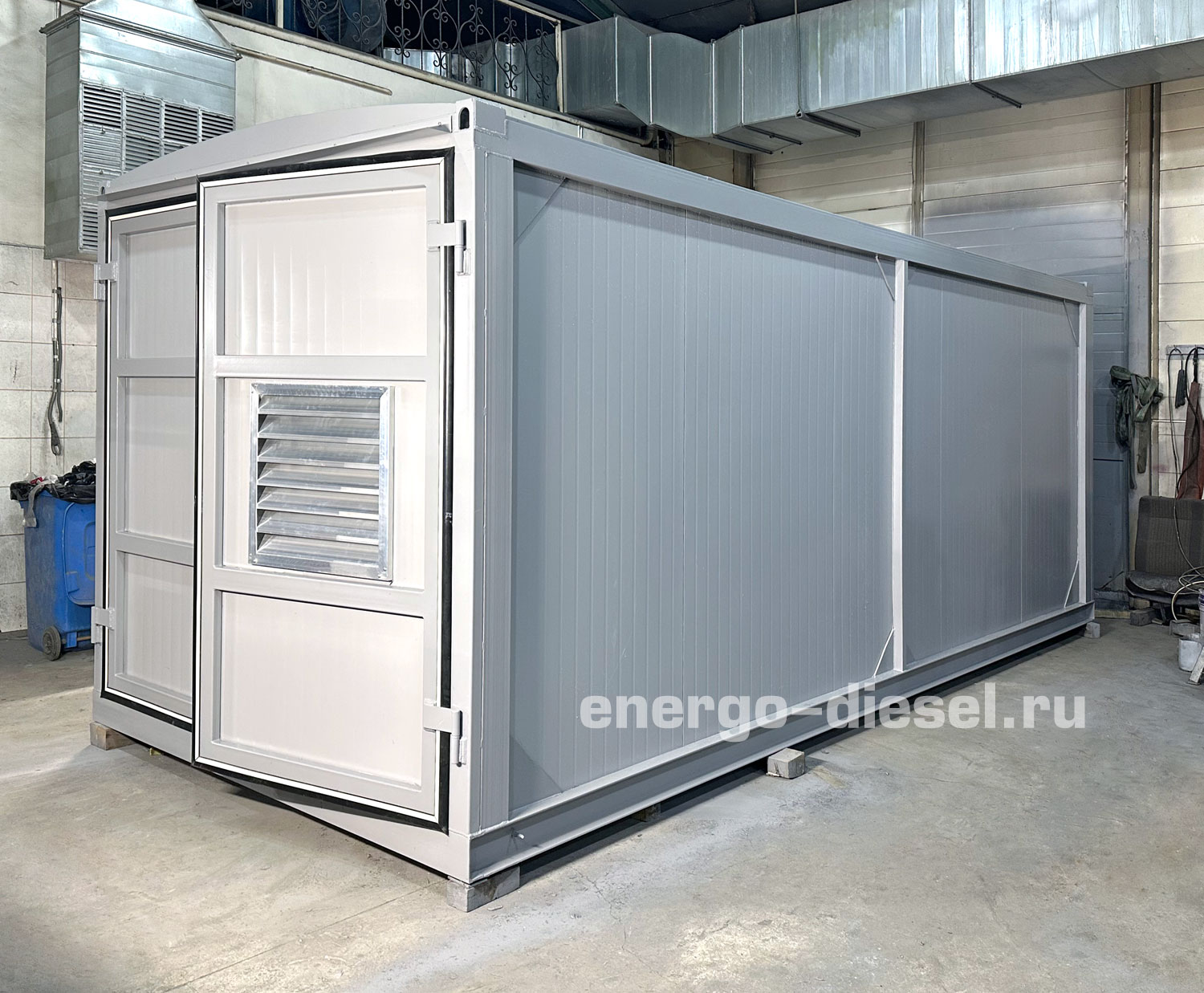

Вид каркасно-панельных контейнеров «СЭТ»
Цельнометаллический сварной контейнер
Цельнометаллический сварной контейнер – один из наиболее надежных и крепких видов контейнеров, в котором наружные стены и потолок выполнены из металлического профилированного листа.
Особенности конструкции: каркас контейнера собирается из металлических швеллеров. Боковые стенки (прямые или предварительно согнутые в профиль листы металла) ввариваются в каркас. Швы провариваются вплоть до полной герметичности контейнера. Вентиляционные и коммуникационные проемы ввариваются в листы металла. После сборки каркаса и стен контейнер очищается, грунтуется и целиком окрашивается. Внутренние поверхности обшиваются трехслойными минераловатными сэндвич-панелями или минеральной базальтовой ватой с профнастилом толщиной от 50 мм. Толщина внешней боковой стенки металла – от 1,5 до 2 мм.
Срок изготовления цельнометаллического сварного контейнера – от 15 рабочих дней.
Модельный ряд цельнометаллических сварных контейнеров «СЭТ»
Цельнометаллический сварной контейнер «СЭТ» | |||
Модель контейнера | Мощность ДГУ, кВт | Габариты (ДхШхВ), мм | |
ПБК-ЦМ-3 | до 60 | 3000x2200x2200 | |
ПБК-ЦМ-4 | 60–200 | 4000x2200x2300 | |
ПБК-ЦМ-5 | 200–300 | 5000x2300x2400 | |
ПБК-ЦМ-6 | 300–500 | 6000x2400x2500 | |
ПБК-ЦМ-7 | 500–700 | 7000x2400x2500 | |
ПБК-ЦМ-9 | 700–1000 | 9000x2600x2600 | |
ПБК-ЦМ-10 | от 1000 | 10000x2700x3000 | |
ПБК-ЦМ-11 | от 1000 | 11000x2700x3000 | |
ПБК-ЦМ-12 | от 1000 | 12000x2700x3000 | |
ПБК-ЦМ-13 | от 1000 | 13000x2700x3000 |

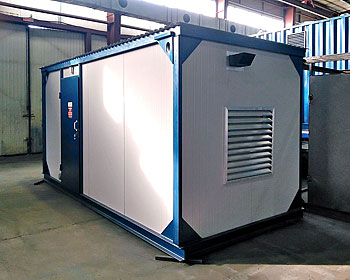

Вид цельнометаллических сварных контейнеров «СЭТ»
Цельнометаллический морской контейнер
Цельнометаллический морской контейнер изготавливается на базе крупнотоннажного универсального морского контейнера. В качестве заготовки используется стандартный универсальный контейнер, изготовленный по ГОСТ 20259. Такой контейнер имеет крепкое, надежное и вандалостойкое исполнение.
Особенности конструкции: стандартный морской контейнер подвергается очистке, ремонту дефектов и мест ржавления, грунтовке и окраске. Изнутри контейнер обшивается по той же технологии, что и цельносварной контейнер.
Срок изготовления цельнометаллического морского контейнера – 15–20 рабочих дней.
Модельный ряд цельнометаллических морских контейнеров «СЭТ»
Цельнометаллический морской контейнер «СЭТ» | |||
Модель контейнера | Мощность ДГУ, кВт | Габариты (ДхШхВ), мм | |
УБК-М-6 | 100–1000 | 6058x2438x2591 | |
УБК-М-6 | 100–1000 | 6058x2438x2896 | |
УБК-М-9 | 100–1500 | 9125x2438x2591 | |
УБК-М-9 | 100–1500 | 9125x2438x2896 | |
УБК-М-12 | 100–2000 | 12192x2438x2591 | |
УБК-М-12 | 100–2000 | 12192x2438x2896 |
Вид цельнометаллических морских контейнеров «СЭТ»

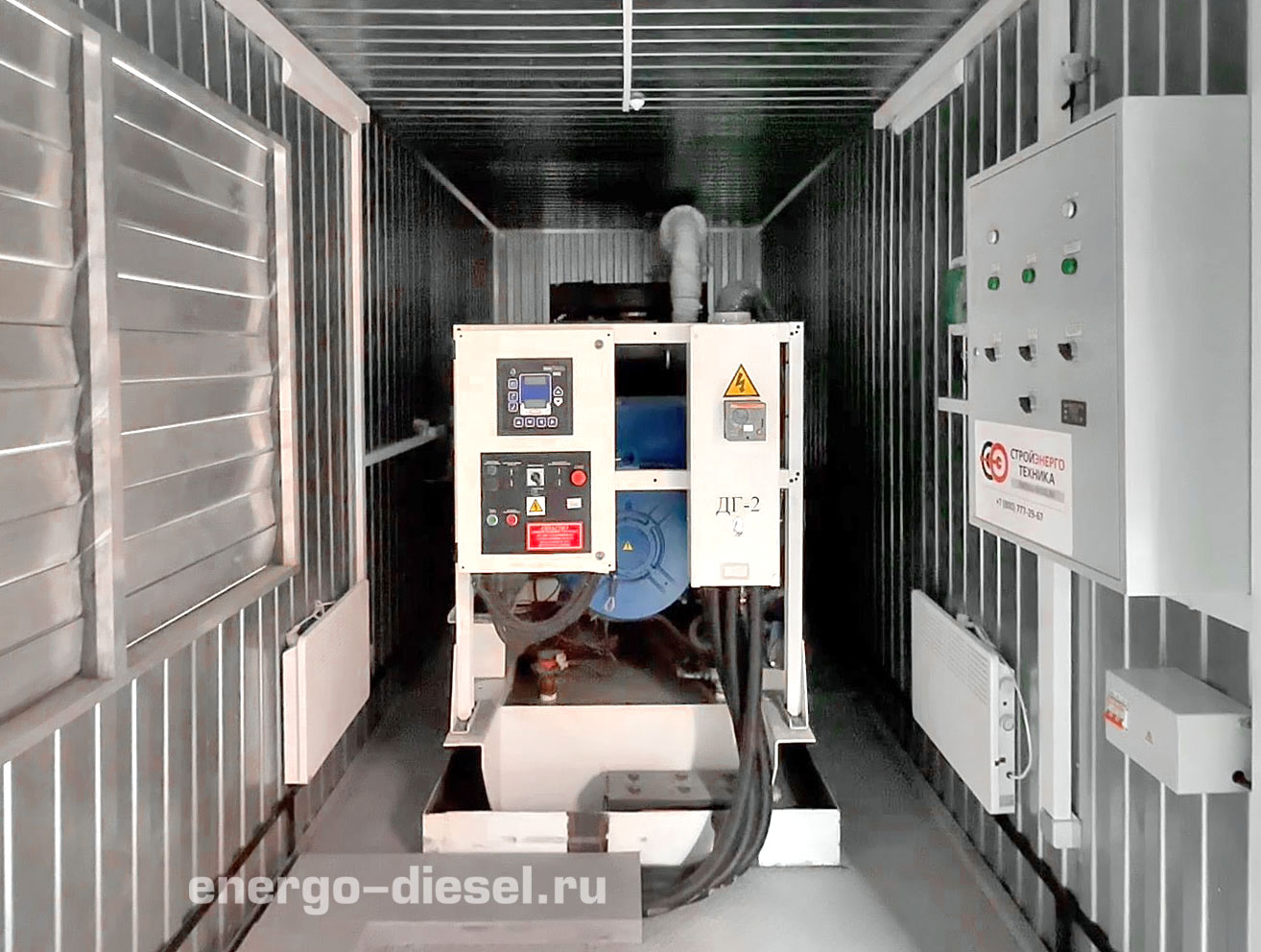

Примерная компоновка типового контейнера для ДГУ

Стандартная комплектация контейнеров
В стандартную комплектацию контейнеров «СЭТ» входит:
- Клапан приточно-вытяжной вентиляции с электрическим приводом.
- Щит собственных нужд.
- Основное и аварийное освещение.
- Система пожаротушения.
- Система газовыхлопа.
- Система пожарной сигнализации.
- Система отопления (конвектор).
- Комплект ручного пожаротушения (огнетушитель типа ОП).
Дополнительная комплектация контейнеров
По желанию заказчика комплектация контейнеров «СЭТ» может быть дополнена следующими опциями:
- Изменение конструкции контейнера
- Дополнительный отсек.
- Распашные или дополнительные двери.
- Арочная, одно- или двускатная крыша.
- Толщина сэндвич-панелей обсуждается: 80, 100, 120, 150, 200 мм.
- Съемная торцевая стена.
- Герметизированный кабельный ввод.
- Шасси.
- Салазки.
- Система вентиляции
- Система кондиционирования.
- Клапан приточно-вытяжной вентиляции с ручным приводом.
- Клапан приточно-вытяжной вентиляции с электроподогревом.
- Утепленные жалюзи.
- Шумопоглощающая маркиза.
- Шумопоглощающая камера.
- Система отвода выхлопных газов
- Низкошумный глушитель – 29/40 dB.
- Монтаж глушителя снаружи контейнера.
- Катализатор выхлопных газов.
- Система пожаротушения и безопасности
- Система охраны с возможностью удаленного мониторинга.
- Газовая система пожаротушения.
- Аэрозольная система пожаротушения.
- Топливная система

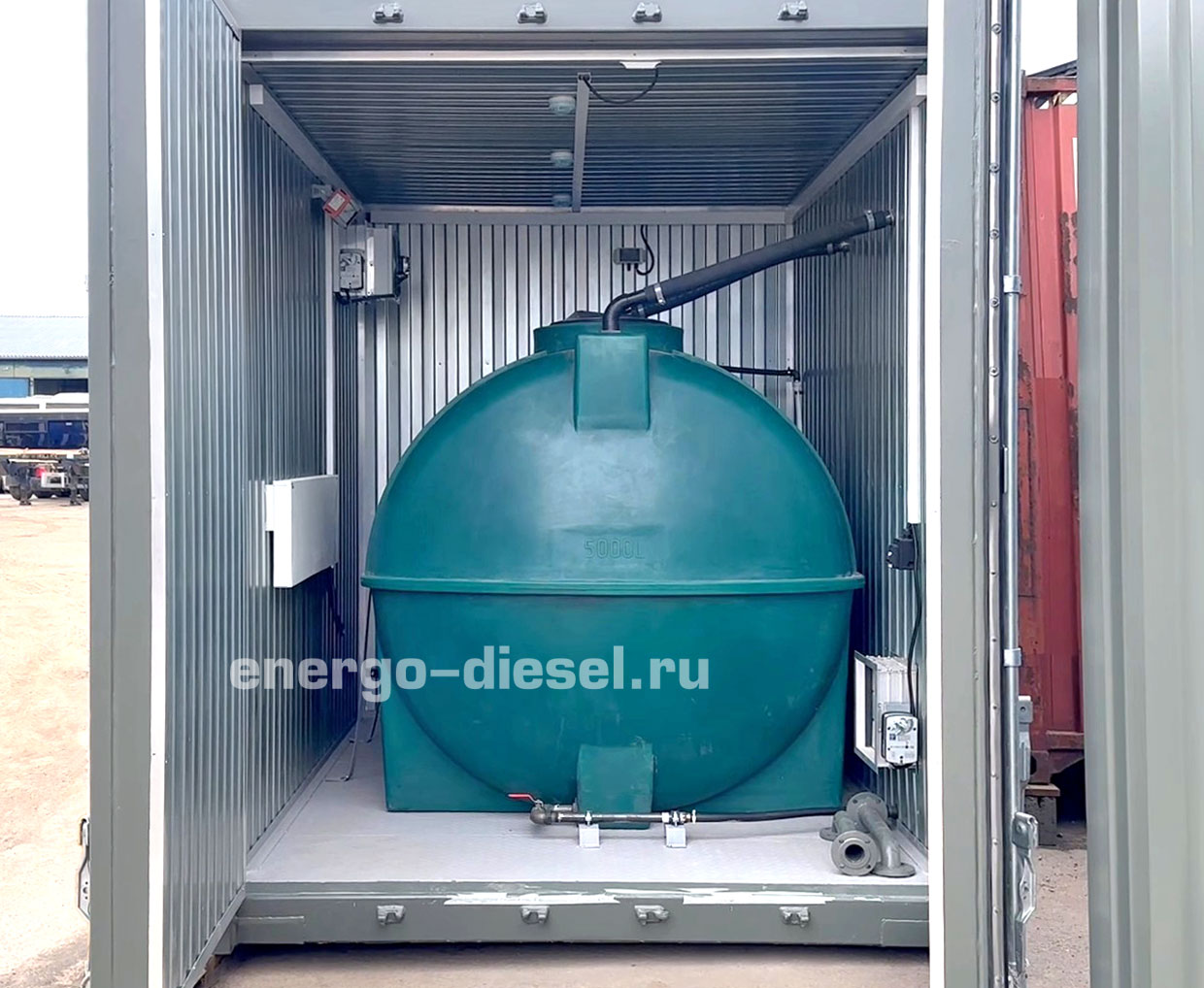

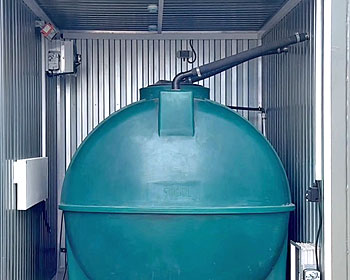

- Дополнительный бак 500–10 000 л.
- Внешняя горловина топливного бака.
- Система автоматической подкачки топлива.
- Система принудительного слива топлива.
- Подогревы
- Подогрев картера ДГУ.
- Подогрев ОЖ.
- Системы подкачки
- Система подкачки масла (ручная/автоматическая).
- Система подкачки топлива (ручная/автоматическая).
- Мониторинг и управление ДГУ
- Сухой контакт.
- Система SMS-информирования.
- Упаковка
- Упаковка контейнера.
Конструкция и комплектация контейнера может быть изменена по запросу клиента.
Элементы оснащения контейнера

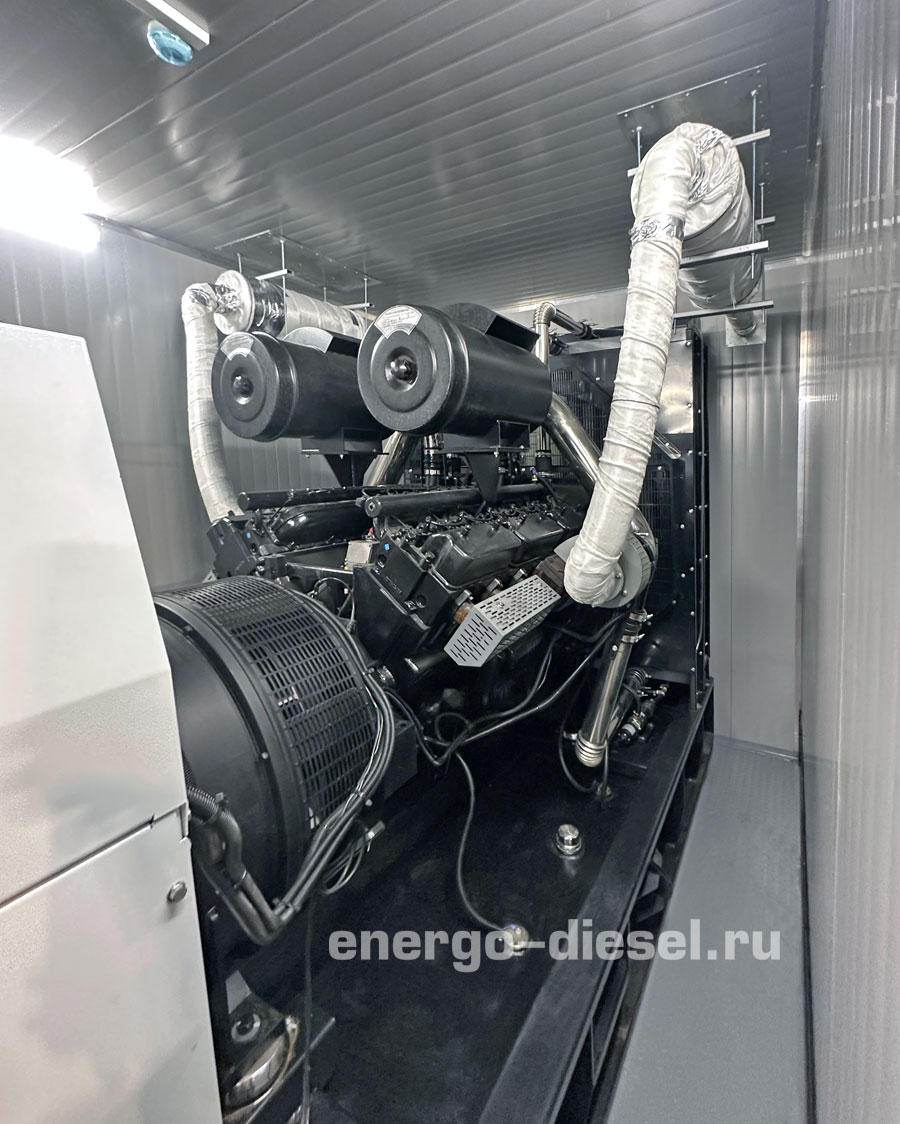

Система газовыхлопа

Огнетушитель

Щит собственных нужд

Вариант исполнения светильников

Отопительный конвектор

Пол, покрытый рифлёным листом

Воздушный клапан с защитной решеткой и электроприводом

Кабельные выводы

Модуль порошкового пожаротушения Буран 2,5
