Контейнеры для генераторов Cummins АД-100-Т400

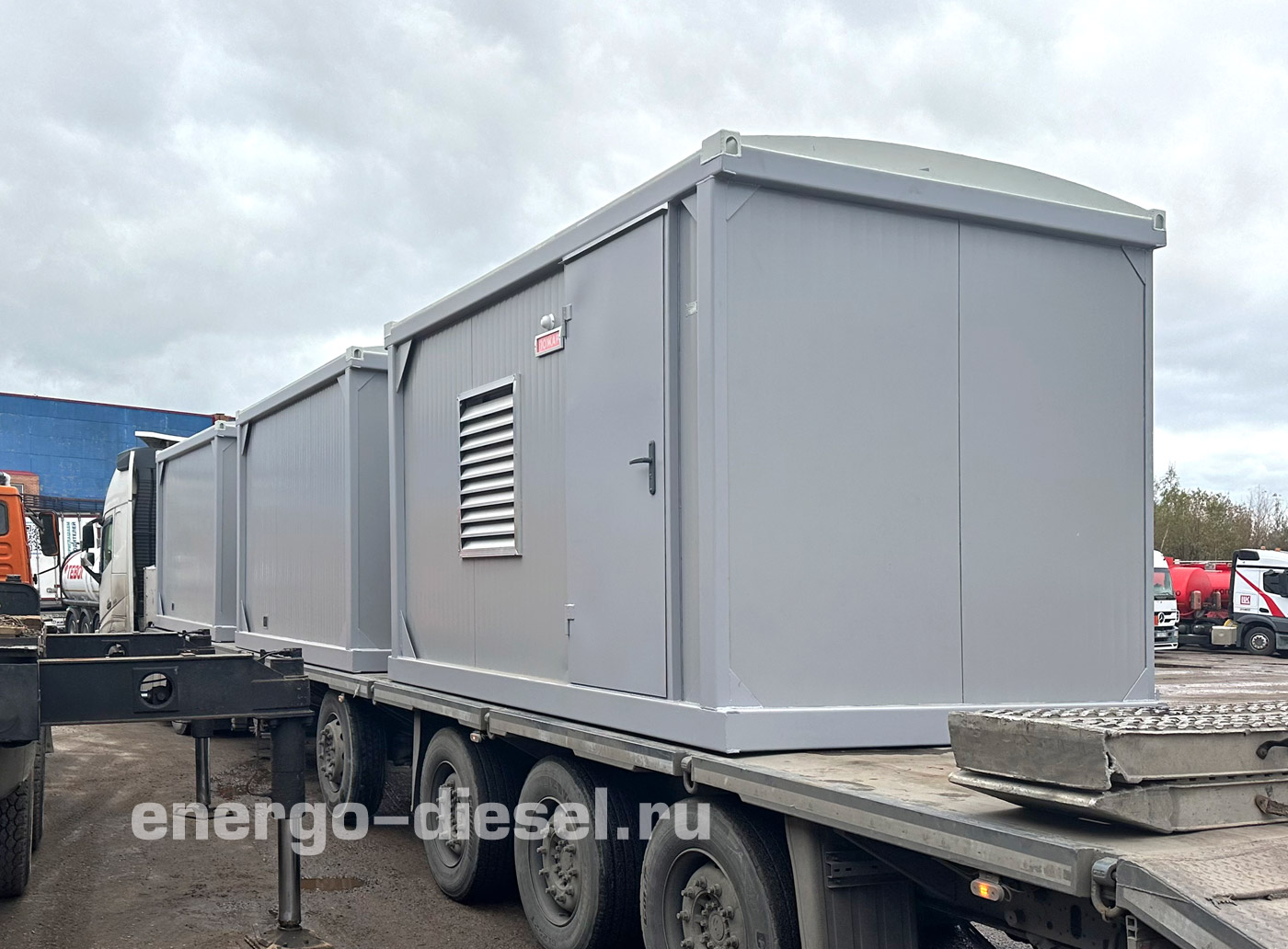

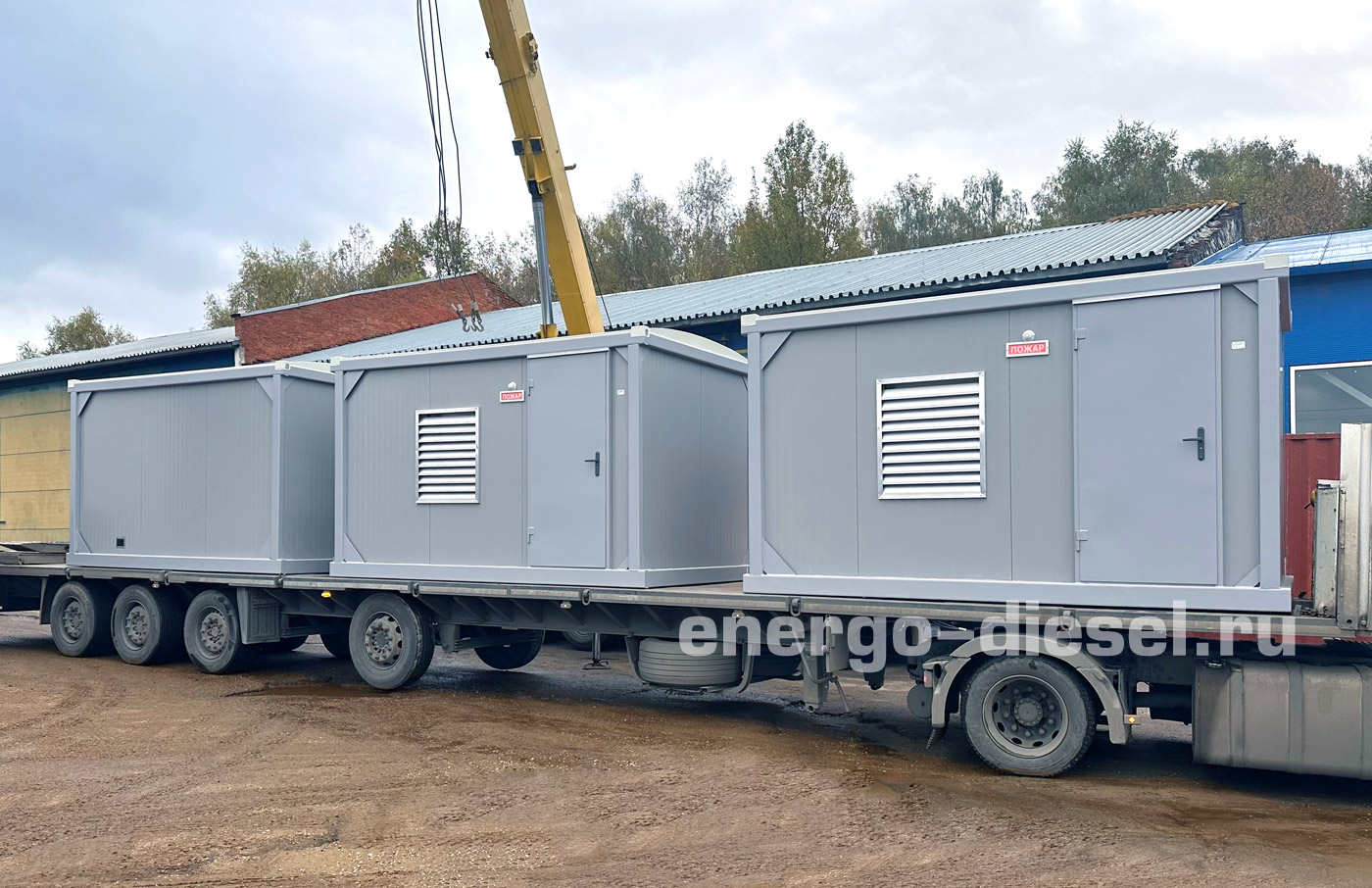

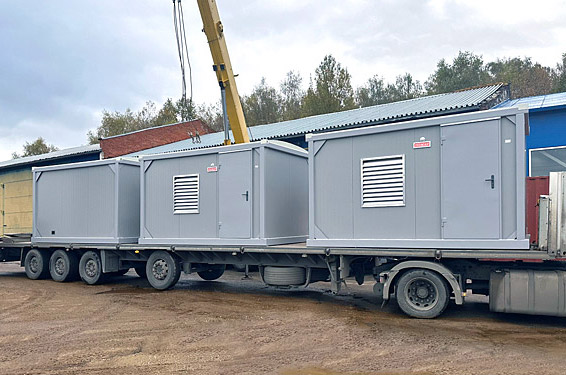

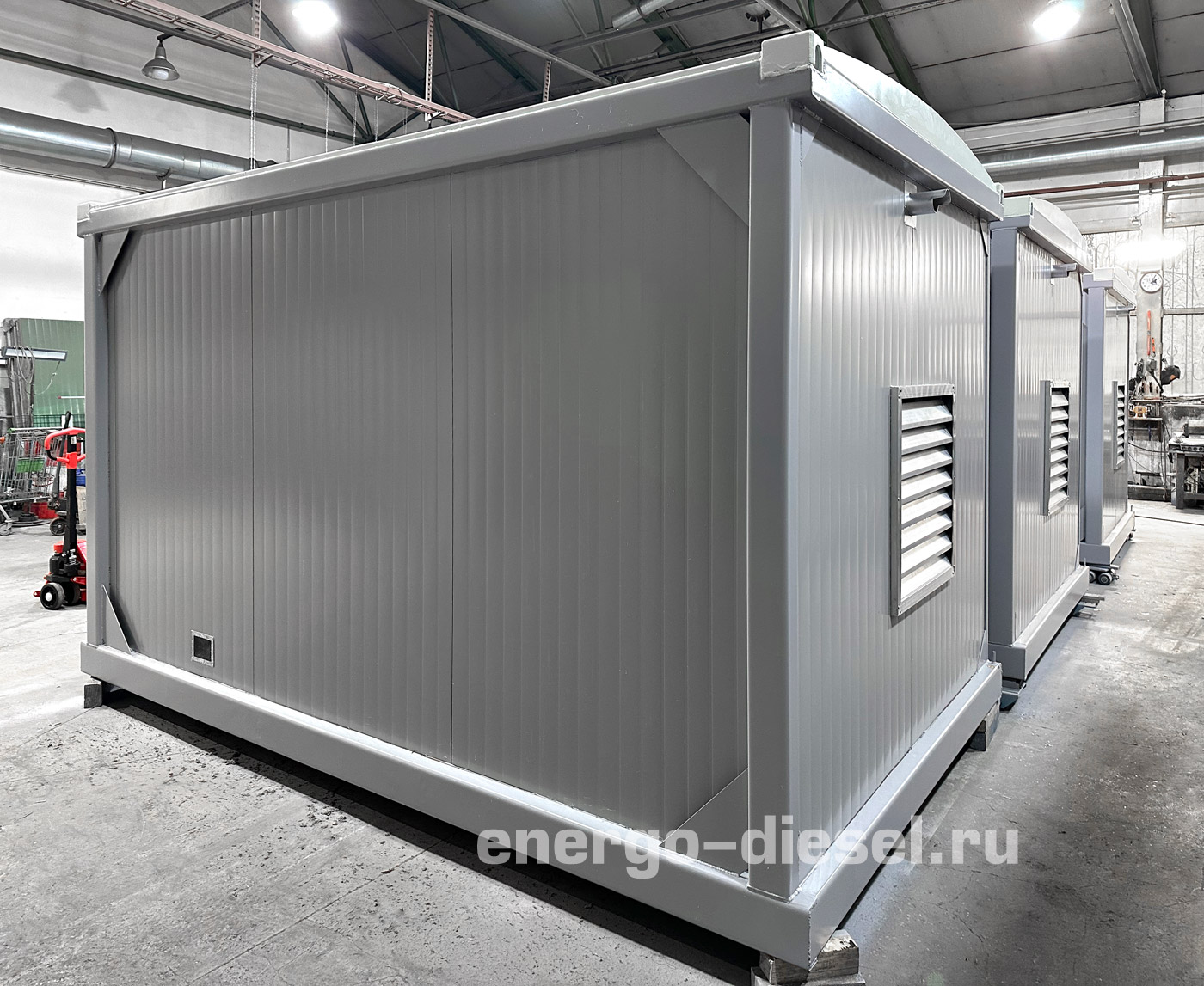

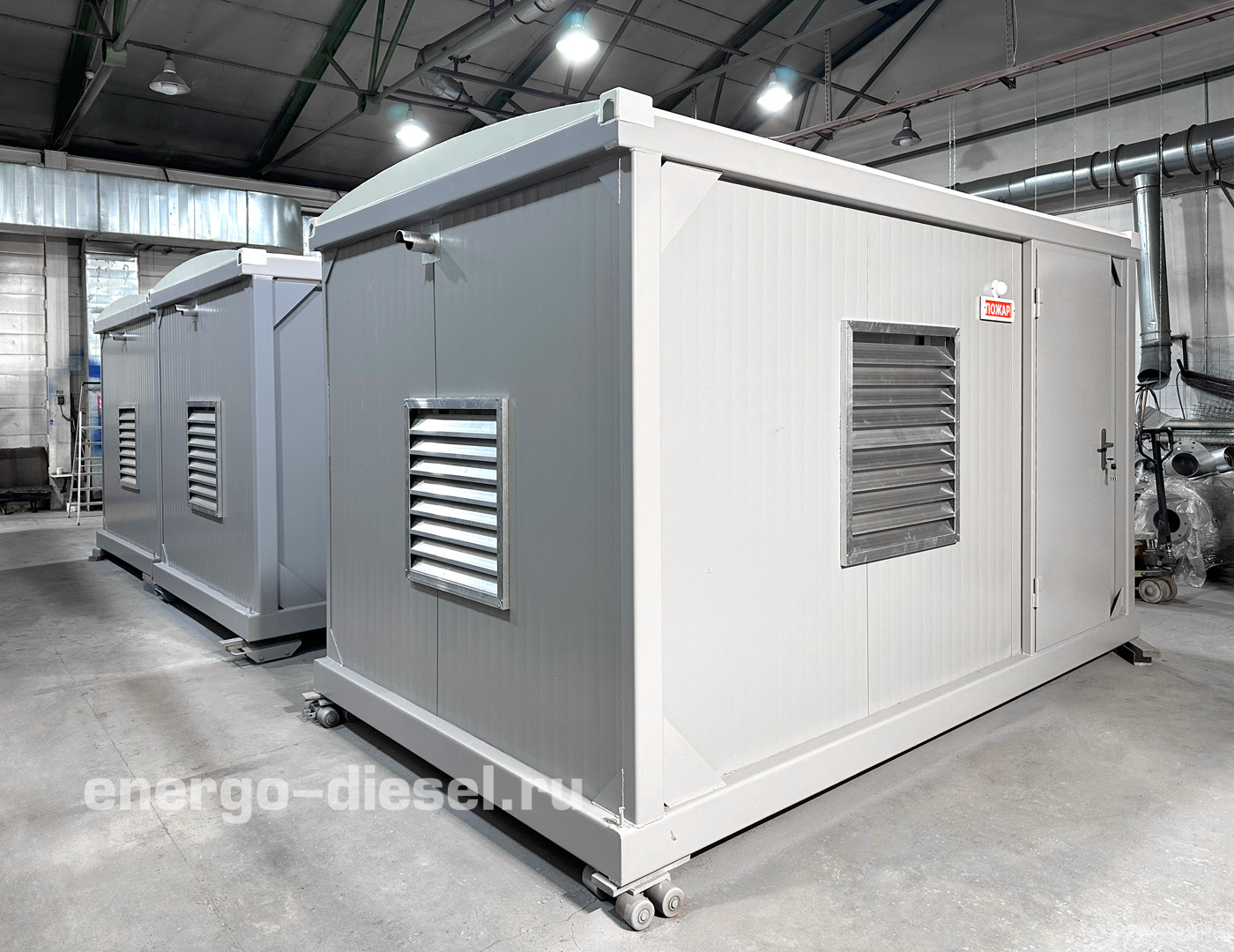

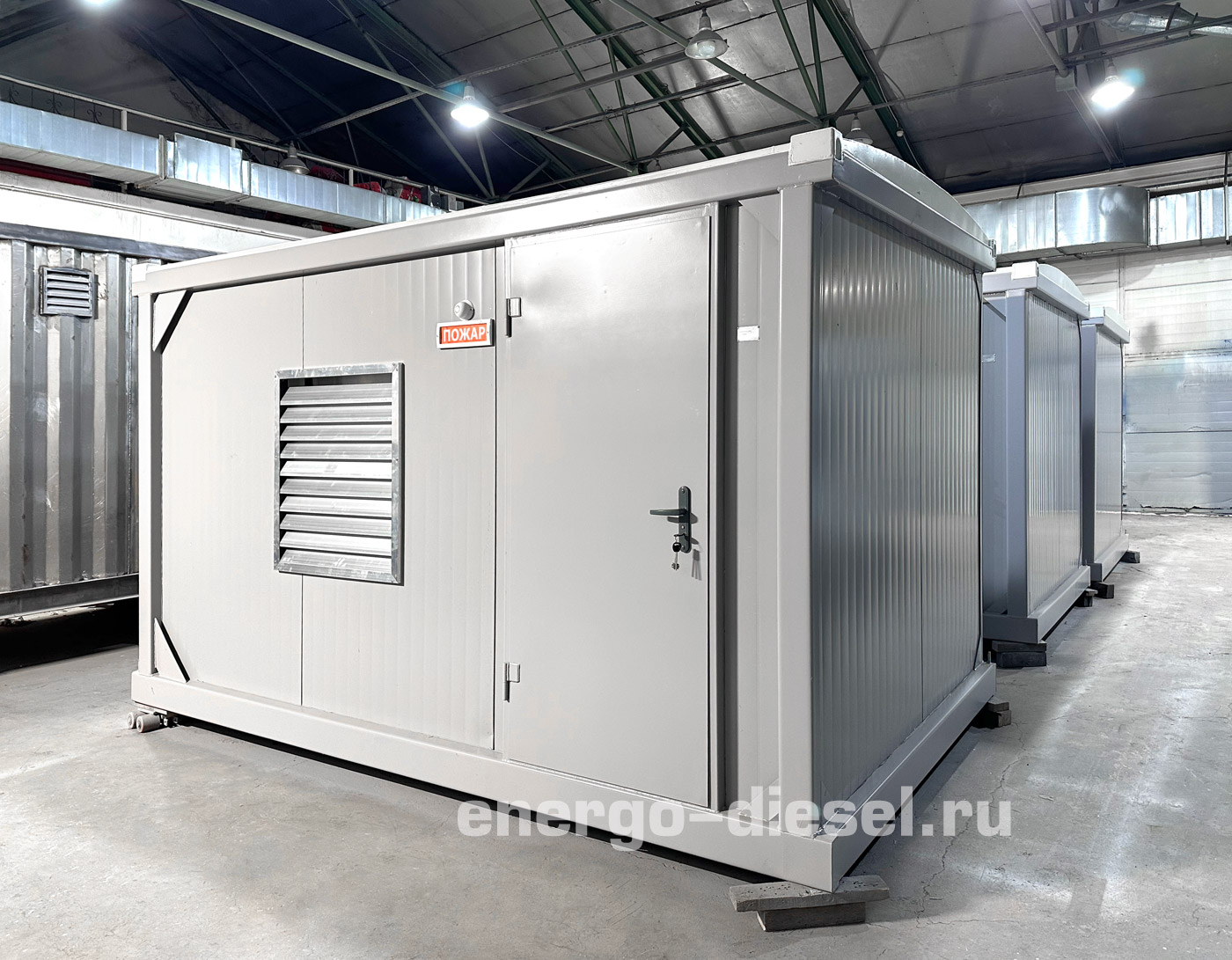

Изготовлены три каркасно-панельных контейнера для генераторов Cummins АД-100-Т400 длиной 4 метра. Контейнеры обшиты сэндвич-панелями с теплоизоляцией из минераловатных плит толщиной 100 мм.
Характеристики контейнера
| Конструкция | |
| Размер контейнера | 4000х2350х2400 мм |
| Каркас корпуса контейнера | нижняя рама из швеллера, лаги из гнутого швеллера, верхняя рама из швеллера, угловые стойки из швеллера, промежуточные стойки из трубы |
| Пол |
дно: листовой металл 1,5 мм настил пола: стальной рифлёный лист 3 мм утепление: минеральная вата 100 мм |
| Крыша |
тип: арочная покрытие: стальной лист 1,5 мм утепление: трёхслойная сэндвич-панель 100 мм |
| Стены |
внешняя обшивка: сталь 2 мм внутренняя обшивка: трёхслойная сэндвич-панель 100 мм |
| Электрооборудование | |
| Тип сети | TN-C-S, единая электросеть (бытовая) |
| Подключение | сальниковый ввод |
| Электроразводка | наружная, в ПВХ кабель-каналах |
| Щит собственных нужд | есть |
| Розетки, выключатели | одинарные |
| Заземление | есть |
| Освещение |
основное: светодиодный светильник аварийное: аккумуляторный светодиодный светильник |
| Другие характеристики | |
| Отопление | электрическое, конвекторного типа с терморегулятором |
| Вентиляция | приточно-вытяжная: воздушный клапан с электроприводом и антивандальная решетка |
| Охранно-пожарная сигнализация | ВЭРС-ПК2 |
| Порошковой огнетушитель | БУРАН 2,5 + ручной ОП-4 |

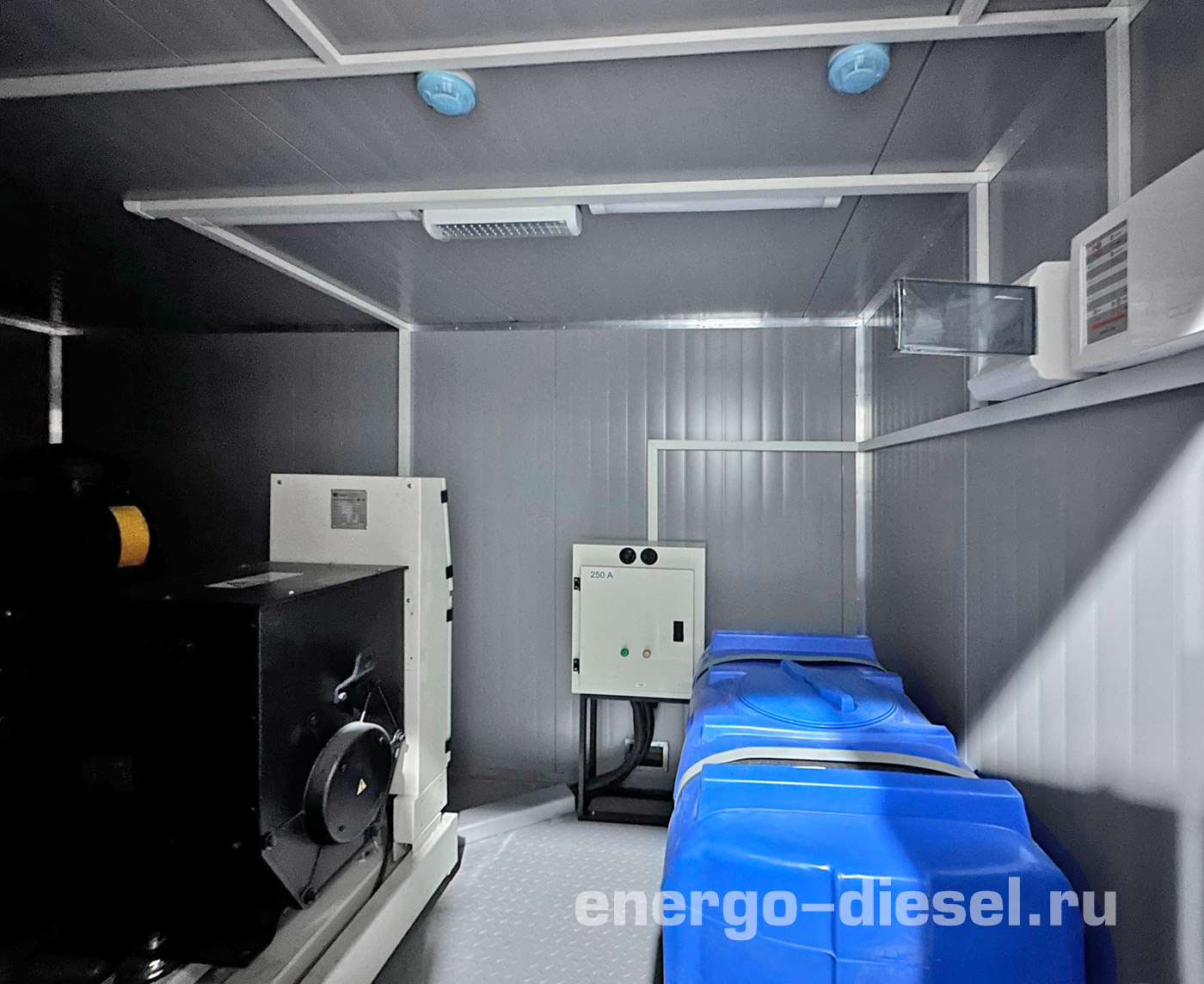

| Дополнительный топливный бак | 300 л с системой автоподкачки топлива |

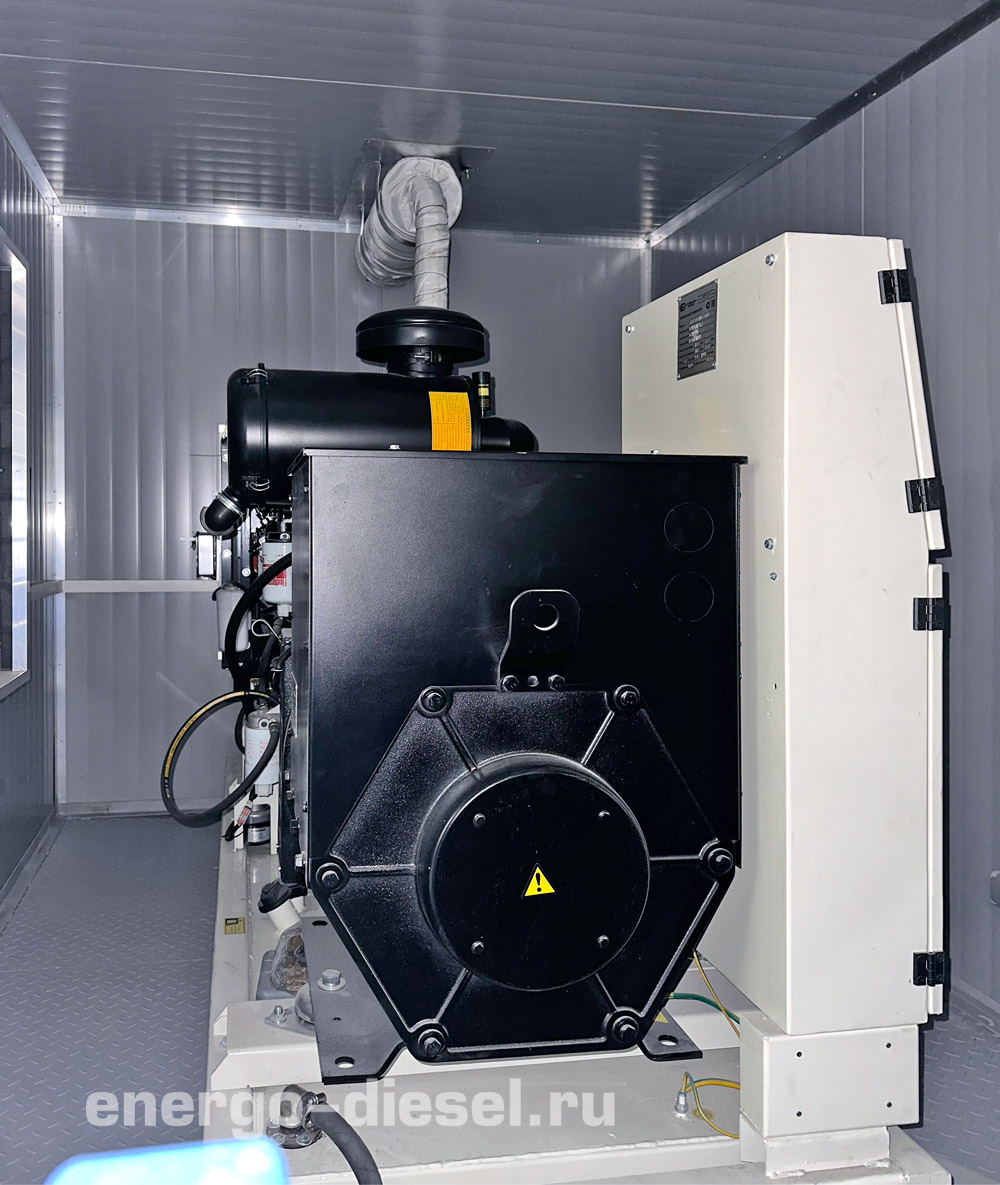

Технические характеристики ДГУ
| Основные характеристики | |
| Модель генератора | АД-100-Т400 |
| Номинальная мощность | 100 кВт (125 кВА) |
| Максимальная мощность | 110 кВт (137.5 кВА) |
| Выходное напряжение | 400 В |
| Количество фаз | 3 |
| Коэффициент мощности, cos φ | 0,8 |
| Номинальный ток | 180А |
| Частота | 50 Гц |
| Запуск | электростарт |
| Степень автоматизации | 2 (АВР) |
| Емкость топливного бака | 185 л |
| Расход топлива при 75% нагрузке | 22.5 л/ч |
| Расход топлива при 100% нагрузке | 27.5 л/ч |
| Исполнение | в контейнере |
| Двигатель | |
| Производитель | Cummins |
| Модель | 6BTAA5.9-G2 |
| Тип | дизельный, 4-х тактный |
| Количество цилиндров | 6 |
| Рабочий объём двигателя | 5.9 л |
| Охлаждение | жидкостное |
| Частота вращения | 1500 об/мин |
| Регулятор оборотов | электронный |
| Объем масла в двигателе | 16.4 л |
| Генератор | |
| Модель | UC274ES |
| Тип генератора | синхронный, бесщеточный |
| Класс защиты | IP23 |
| Класс изоляции | H |
|
