Контейнеры для ДГУ СЭТ АД-30-Т400 и АД-50-Т400

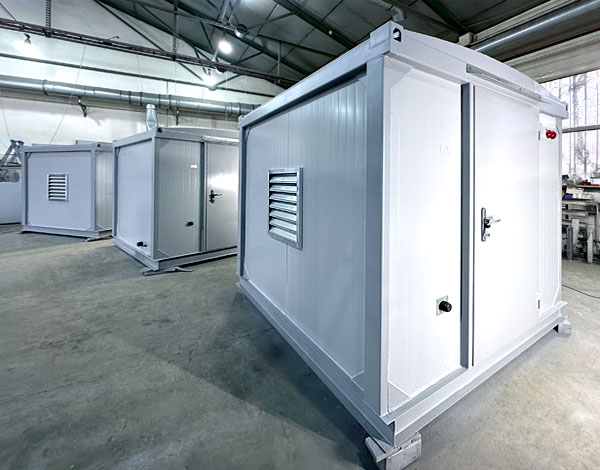

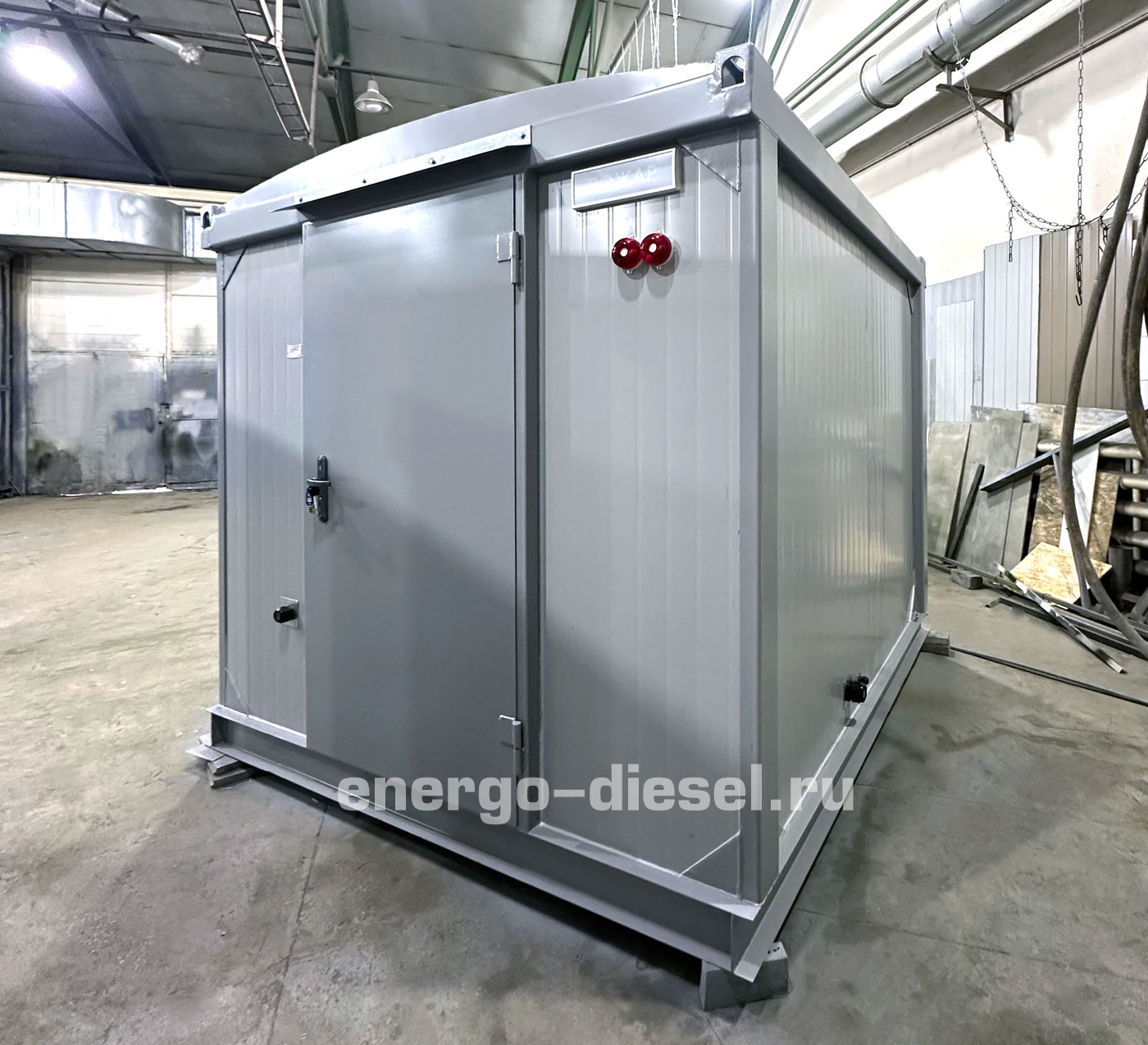

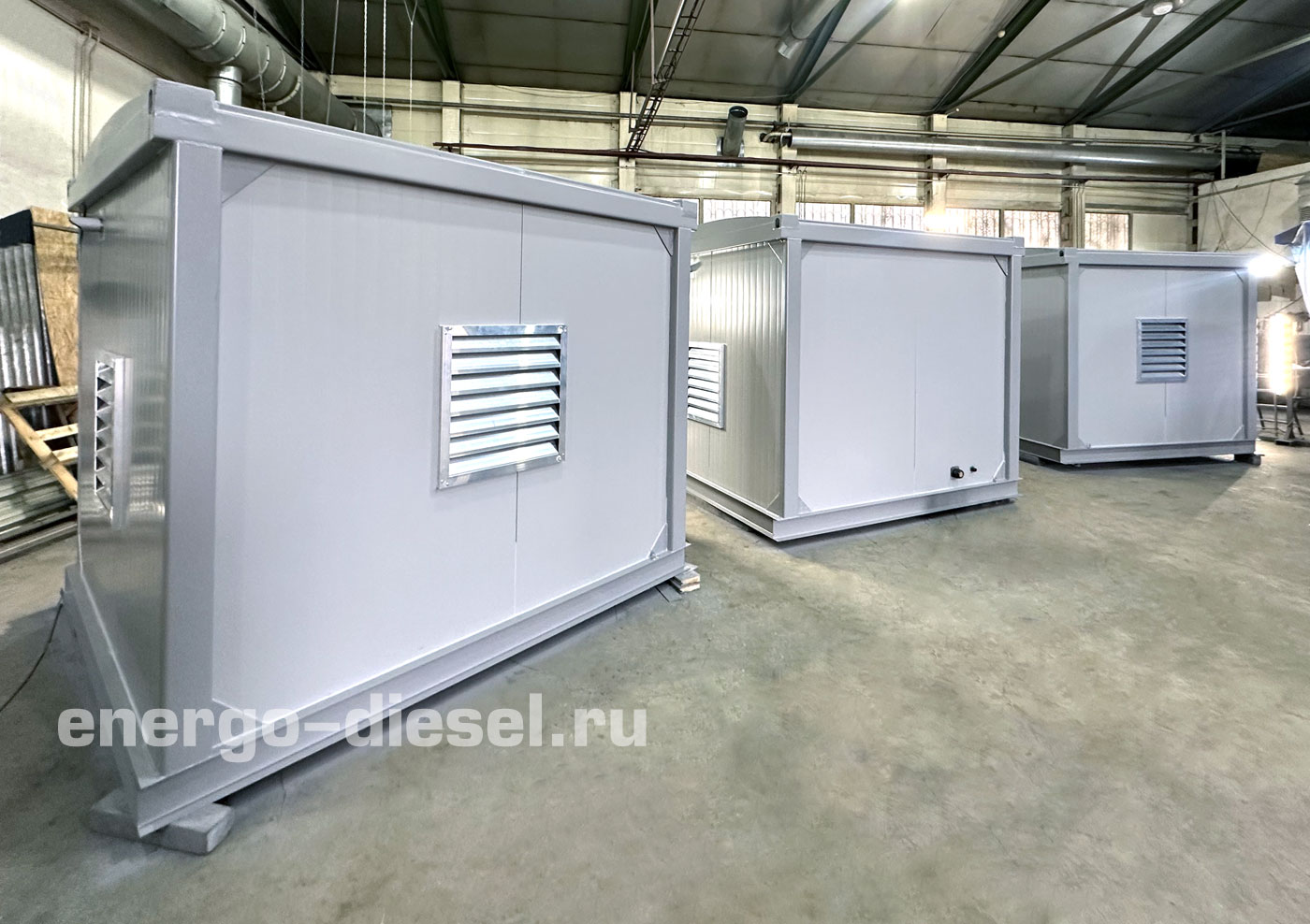

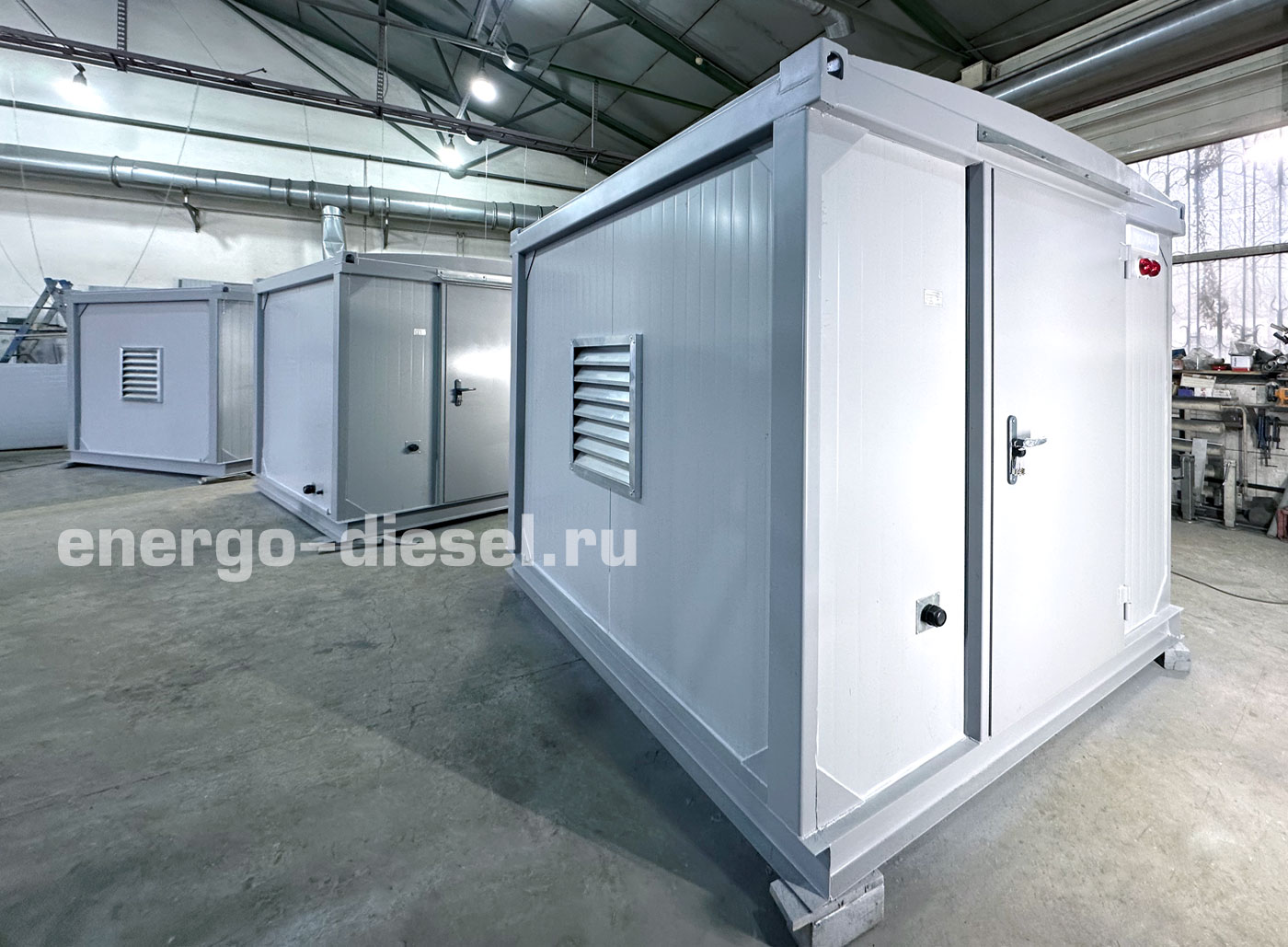

Изготовлено 3 блок-контейнера ПБК для ДГУ СЭТ для заправочных станций в Республике Коми.

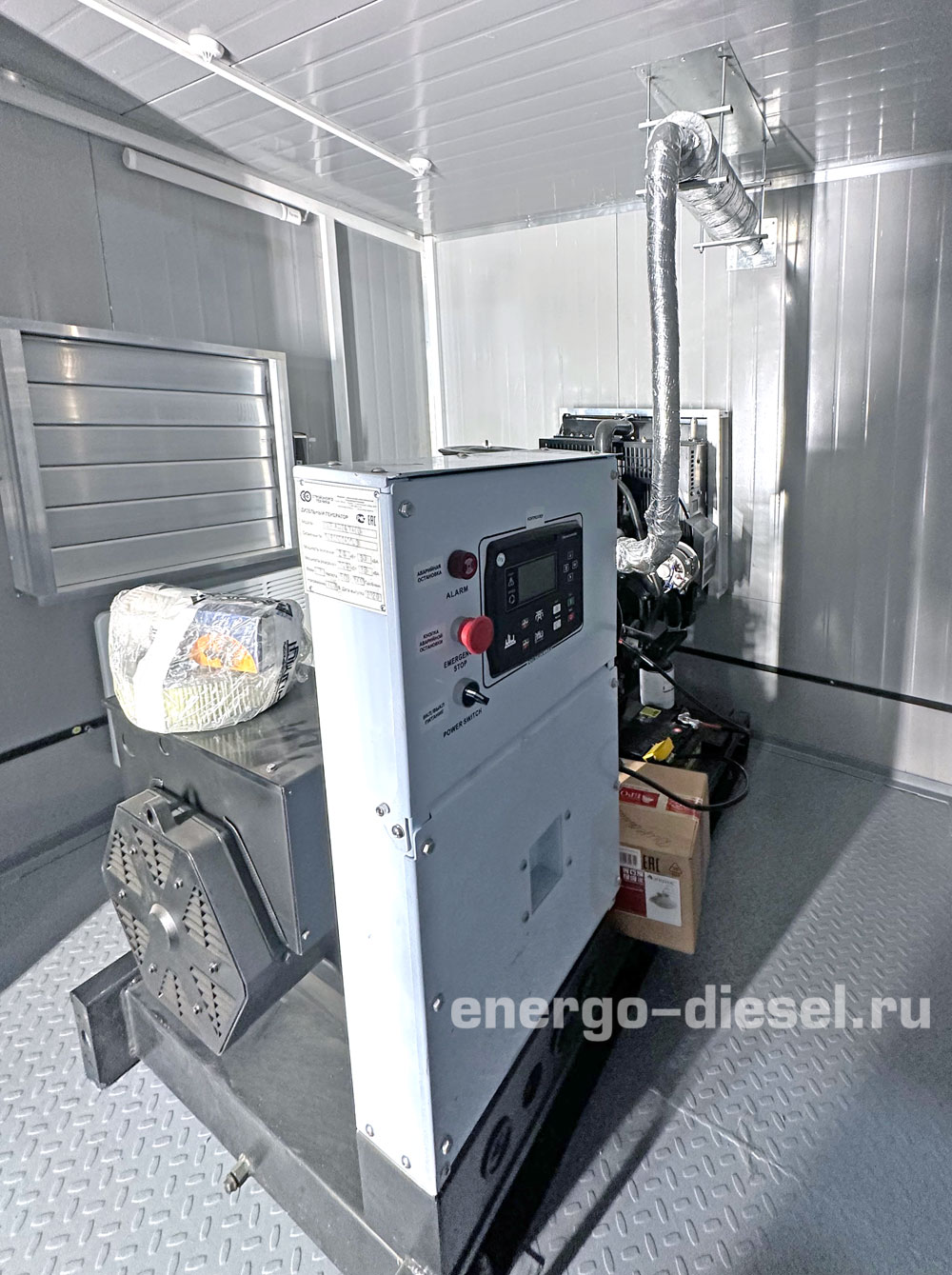

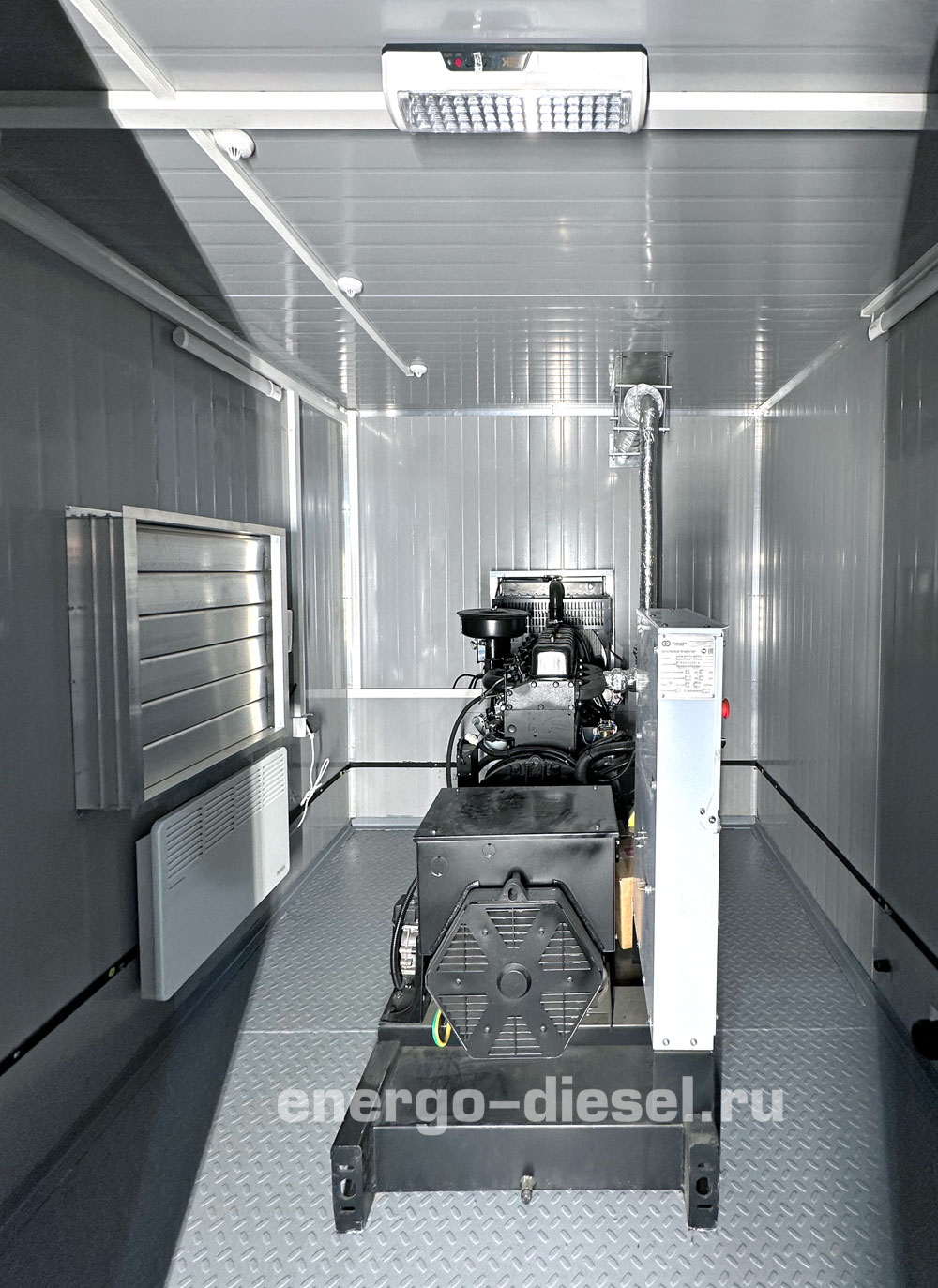

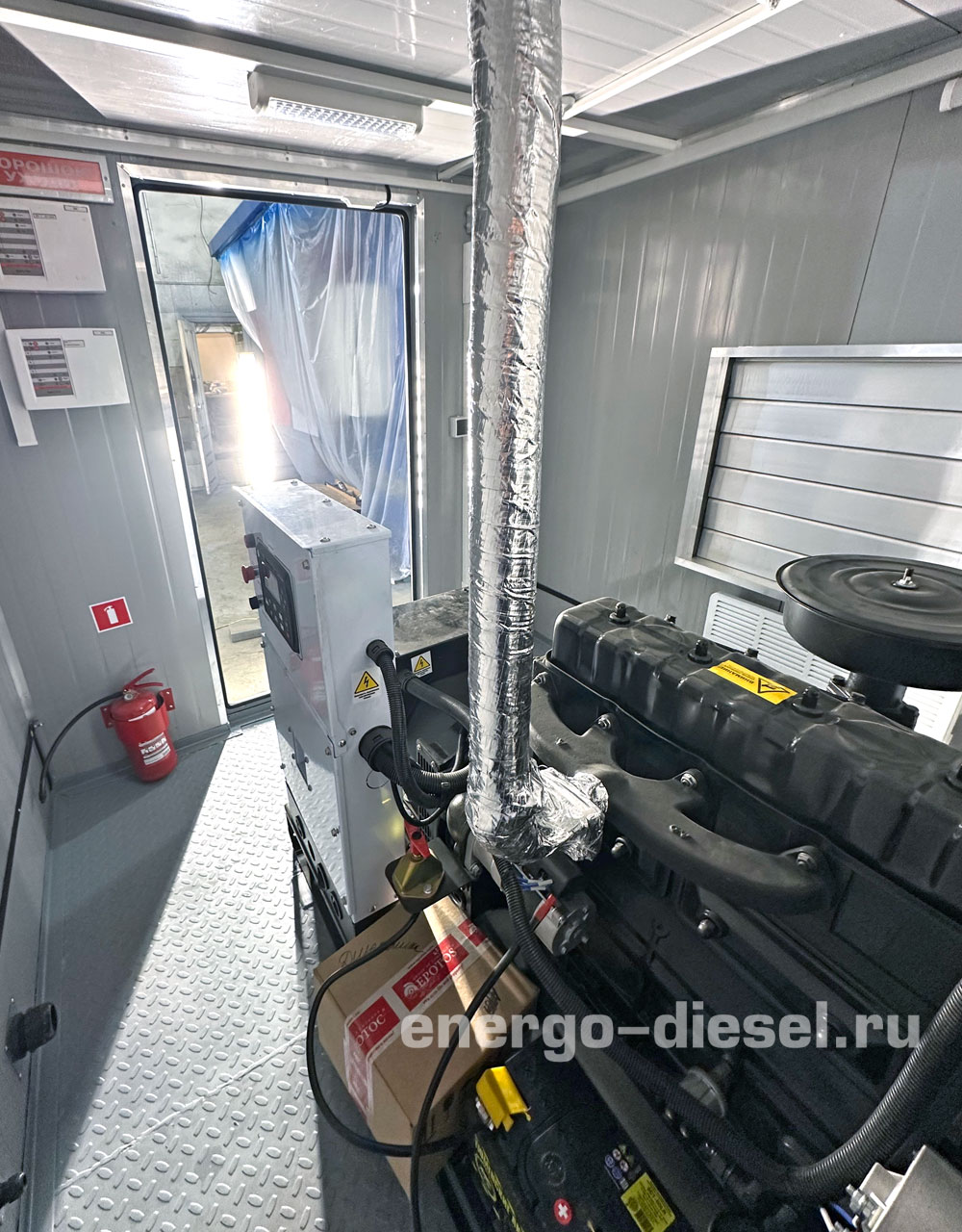

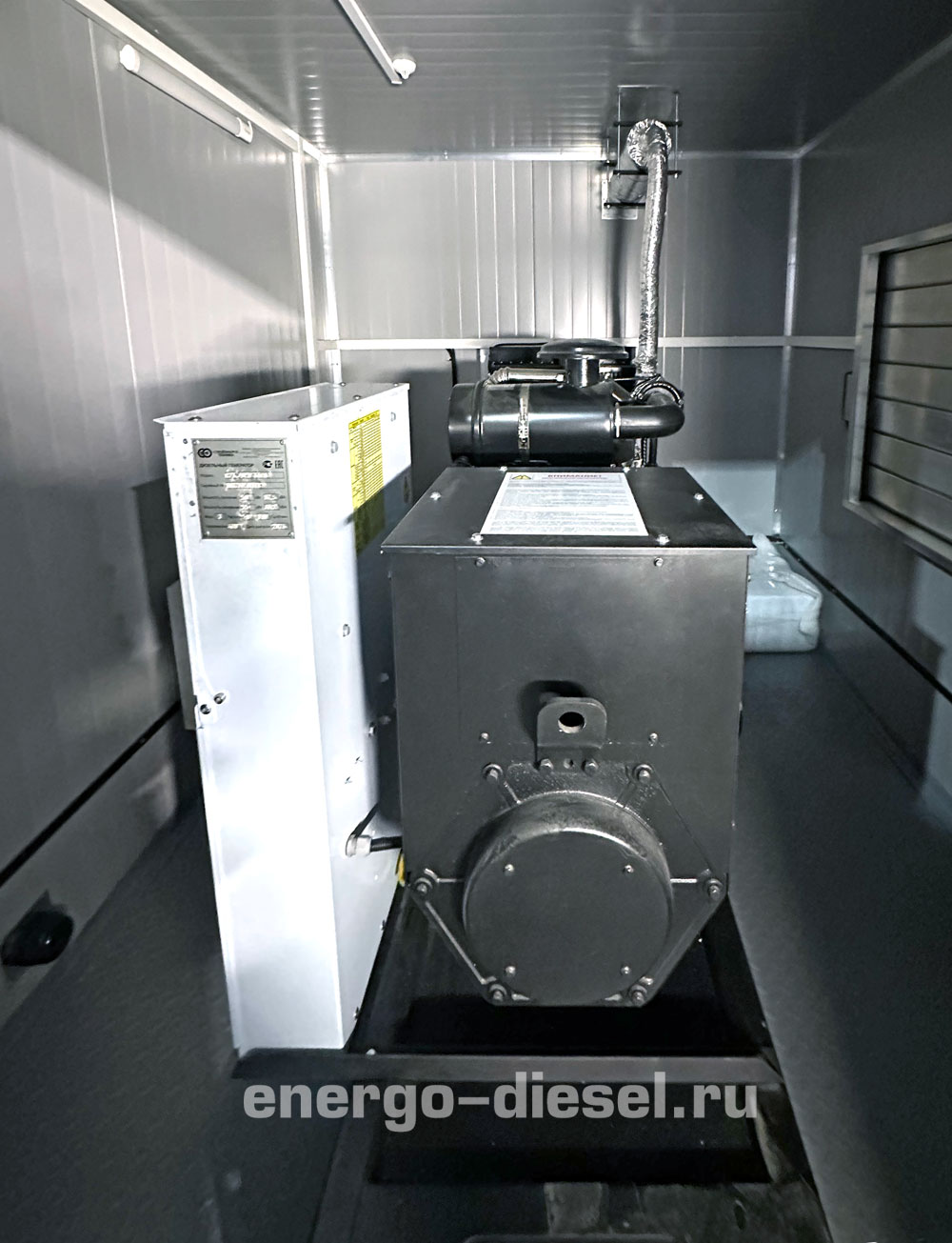

Установленные генераторные установки: ДГУ СЭТ АД-30-Т400 (Ricardo) и ДГУ СЭТ АД-50-Т400 (Ricardo) мощностью 30 и 50 кВт соответственно.
Технические характеристики ДГУ СЭТ АД-30-Т400 (Ricardo)
| Основные характеристики | |
| Модель генератора | СЭТ АД-30-Т400 (Ricardo) |
| Номинальная мощность | 30 кВт (38 кВА) |
| Максимальная мощность | 33 кВт (41 кВА) |
| Выходное напряжение | 400 В |
| Количество фаз | 3 |
| Коэффициент мощности, cos φ | 0,8 |
| Частота | 50 Гц |
| Запуск | электростарт |
| Исполнение | в контейнере |
| АВР | есть |
| Панель управления | HGM6120 |
| Двигатель | |
| Производитель | Ricardo |
| Страна производства двигателя | Китай |
| Модель | N4105D |
| Тип | дизельный, 4-х тактный |
| Количество цилиндров | 4 |
| Основная мощность | 38 кВт |
| Охлаждение | жидкостное |
| Рабочий объем двигателя | 4,15 л |
| Частота вращения | 1500 об/мин |
| Регулятор оборотов | механический |
| Емкость системы охлаждения | 13 л |
| Емкость масляной системы | 13 л |
| Топливная система | |
| Тип топлива | дизель |
| Емкость топливного бака | 150 л |
| Расход топлива при 100% нагрузке | 12,3 л/час |
| Расход топлива при 75% нагрузке | 9,6 л/час |
| Расход топлива при 50% нагрузке | 6,9 л/час |
| Автономная работа от топливного бака | более 8 ч |
| Альтернатор | |
| Производитель альтернатора | Stamford Tech |
| Страна производства | Китай |
| Тип альтернатора | синхронный, бесщеточный, одноопорный |
| Система возбуждения | SHUNT |
| Класс защиты | IP23 |
| Класс изоляции | H |
| Точность регулирования напряжения | ±1% |
| Габаритные размеры и вес ДГУ | |
| Габариты (ДxШxВ) | 1850x650x1210 мм |
| Вес | 656 кг |
Технические характеристики ДГУ СЭТ АД-50-Т400 (Ricardo)
| Основные характеристики | |
| Модель генератора | СЭТ АД-50-Т400 (Ricardo) |
| Номинальная мощность | 50 кВт (62,5 кВА) |
| Максимальная мощность | 55 кВт (68,75 кВА) |
| Выходное напряжение | 400 В |
| Количество фаз | 3 |
| Коэффициент мощности, cos φ | 0,8 |
| Частота | 50 Гц |
| Запуск | электростарт |
| Исполнение | в контейнере |
| АВР | есть |
| Панель управления | HGM6120 |
| Двигатель | |
| Производитель | Ricardo |
| Страна производства двигателя | Китай |
| Модель | N4105ZLD |
| Тип | дизельный, 4-х тактный |
| Количество цилиндров | 4 |
| Основная мощность | 66 кВт |
| Охлаждение | жидкостное |
| Рабочий объем двигателя | 4,35 л |
| Частота вращения | 1500 об/мин |
| Регулятор оборотов | механический |
| Емкость системы охлаждения | 16 л |
| Емкость масляной системы | 15 л |
| Топливная система | |
| Тип топлива | дизель |
| Емкость топливного бака | 150 л |
| Расход топлива при 100% нагрузке | 15,2 л/час |
| Расход топлива при 75% нагрузке | 12,3 л/час |
| Расход топлива при 50% нагрузке | 8,8 л/час |
| Автономная работа от топливного бака | более 8 ч |
| Альтернатор | |
| Производитель альтернатора | Stamford Tech |
| Страна производства | Китай |
| Тип альтернатора | синхронный, бесщеточный, одноопорный |
| Система возбуждения | SHUNT |
| Класс защиты | IP23 |
| Класс изоляции | H |
| Точность регулирования напряжения | ±1% |
| Габаритные размеры и вес ДГУ | |
| Габариты (ДxШxВ) | 2050x700x1250 мм |
| Вес | 850 кг |

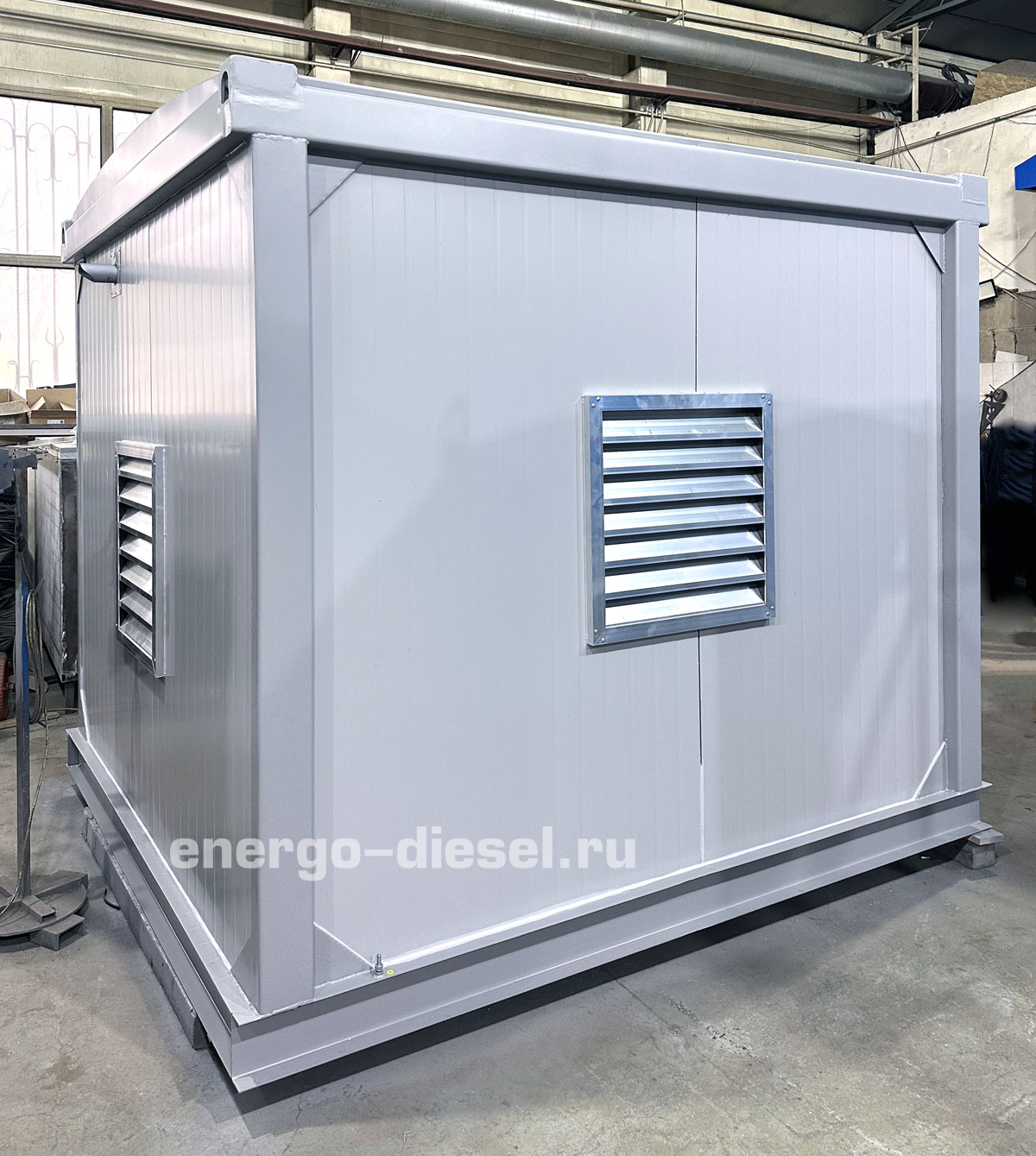

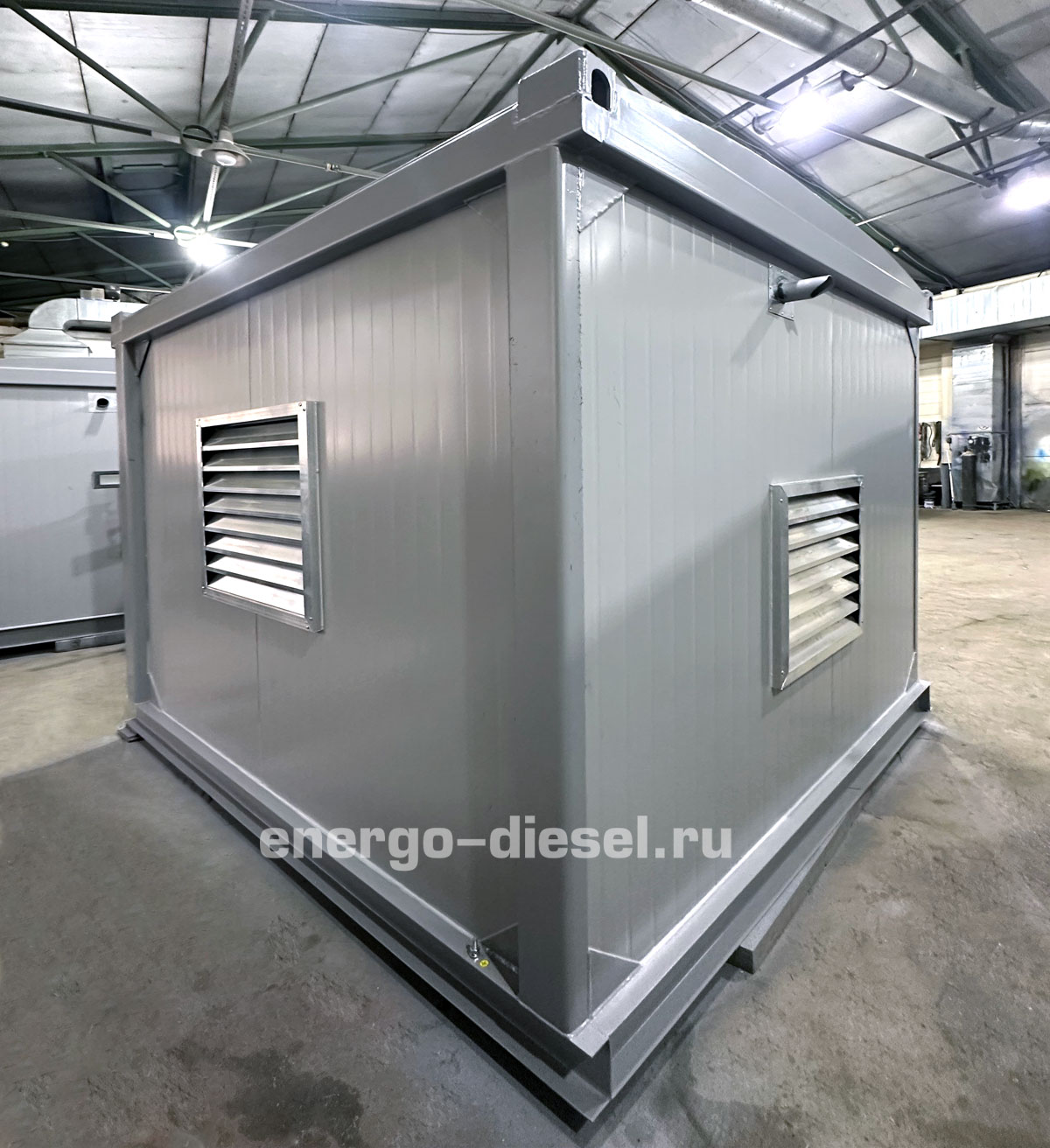

Характеристики контейнеров
| Конструкция | |
| Вид контейнера | ПБК |
| Размер контейнера | 2500х2200х2200 мм |
| Каркас |
рама из швеллера лаги из швеллера угловые стойки из швеллера промежуточные стойки из трубы |
| Пол |
днище: листовой металл 1 мм настил пола: стальной рифлёный лист 3 мм утеплитель: минеральная вата 100 мм |
| Крыша |
тип: арочная покрытие: стальной лист 1,5 мм утеплитель: трёхслойная сэндвич-панель 50 мм |
| Стены |
наружная обшивка: трёхслойная сэндвич-панель 50 мм утеплитель: минеральная вата 50 мм |

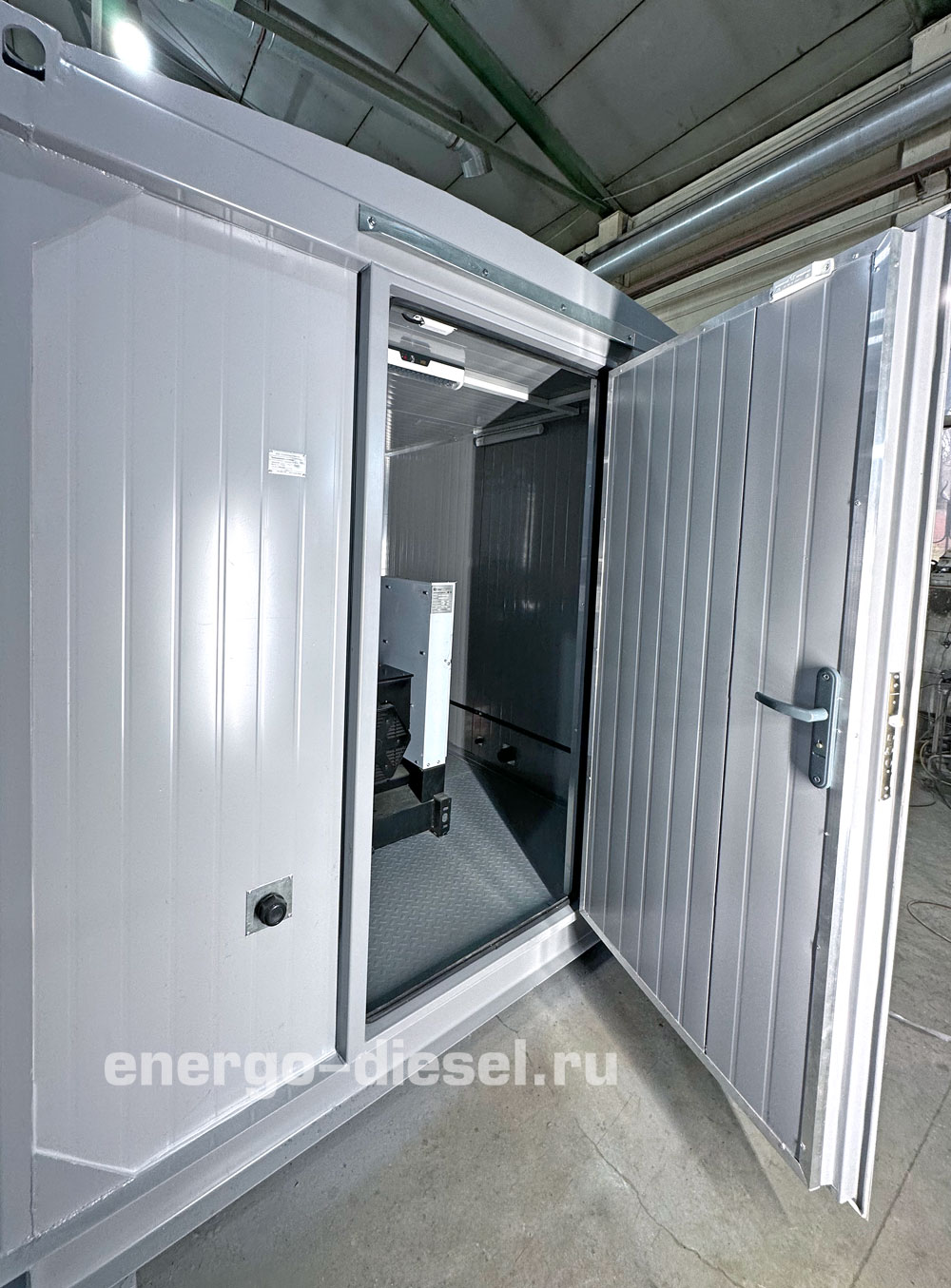

| Дверь |
количество дверей: 1 шт. внешняя обшивка: сталь 1 мм утеплитель: минеральная вата 50 мм замок: сувальдный |
| Технологические ворота | нет |
| Цвет | серый |
| Электрооборудование | |
| Тип сети | TN-C-S, единая электросеть (бытовая) |

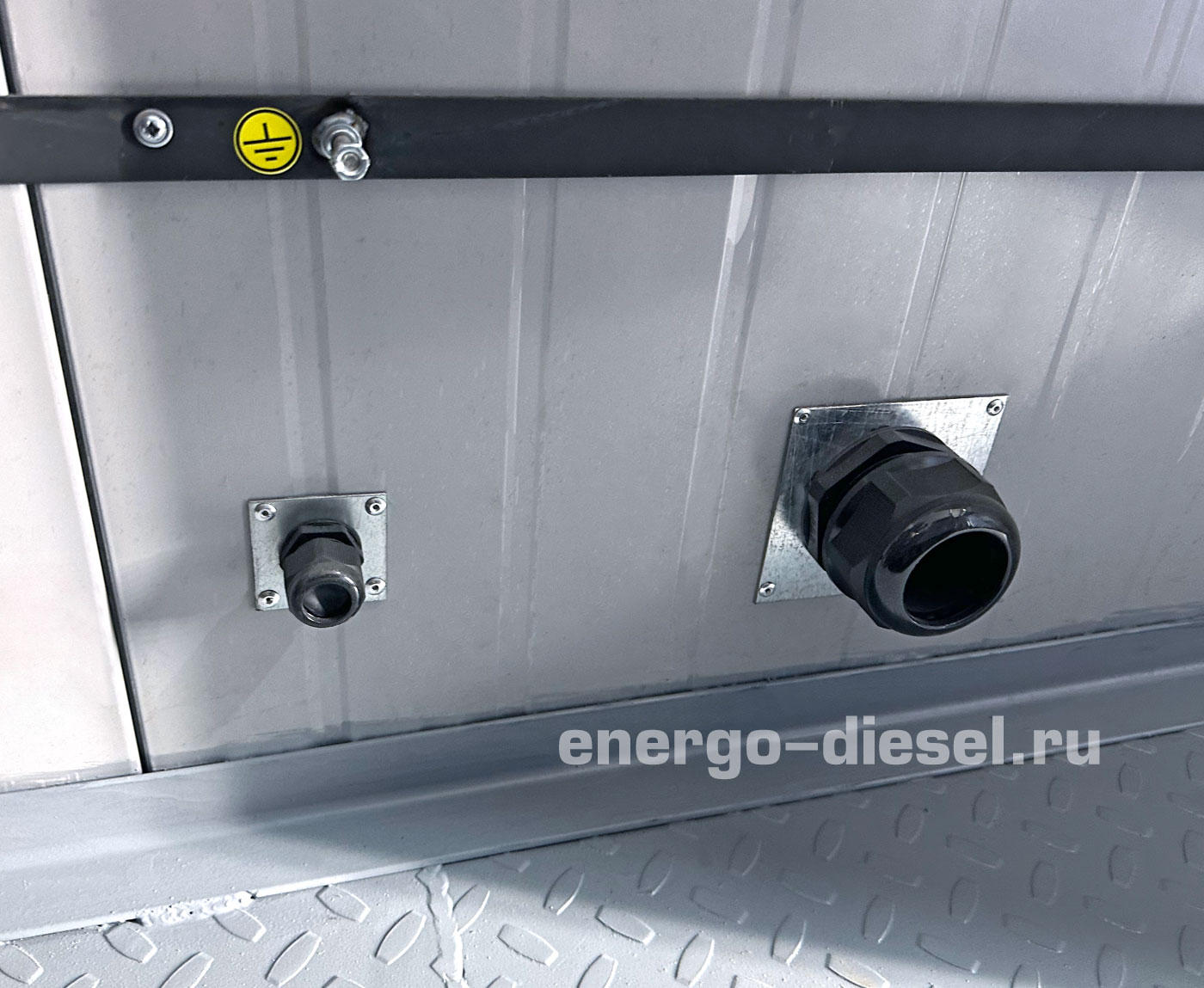

| Подключение | сальниковый ввод |
| Электроразводка | наружная, в ПВХ кабель-каналах |

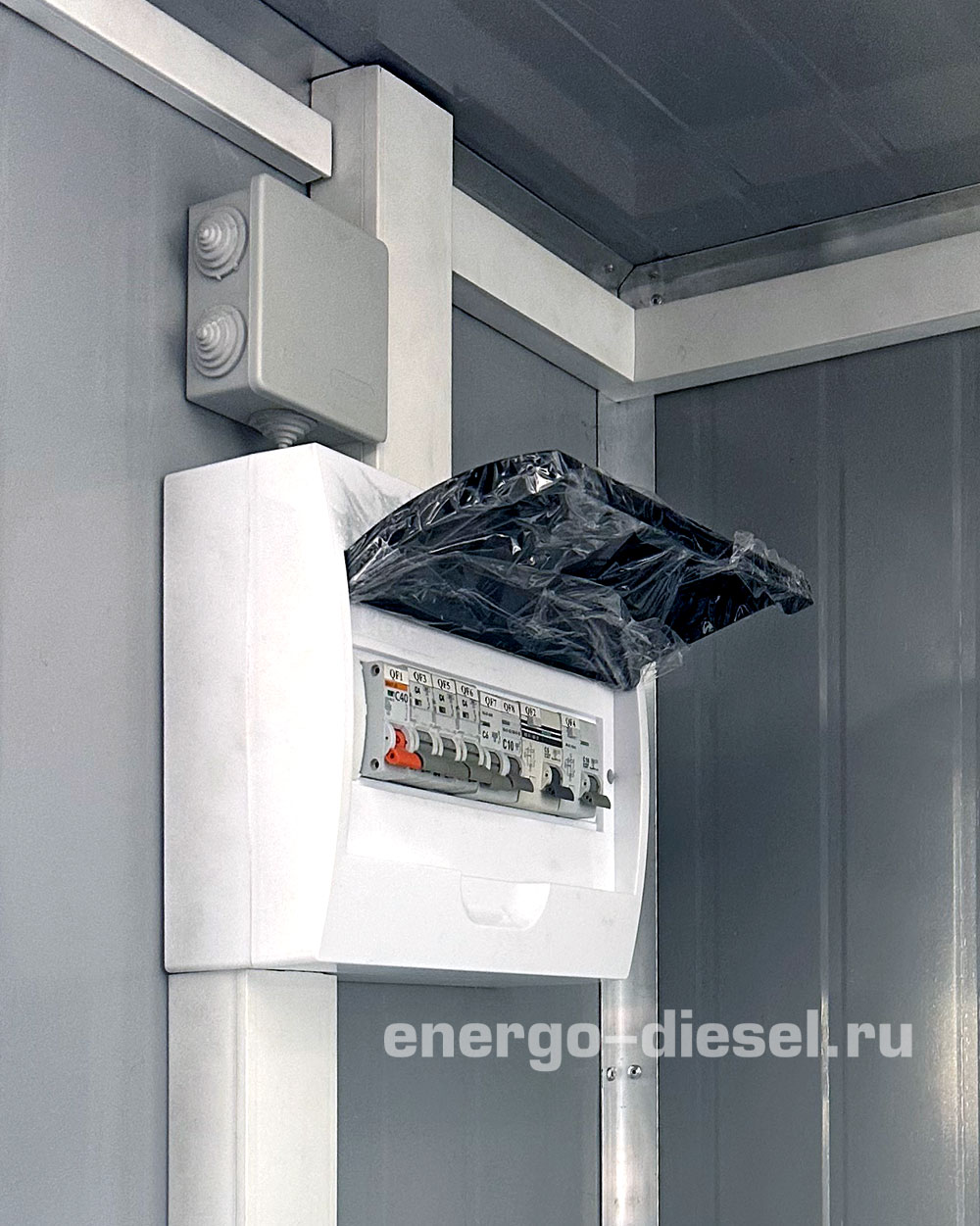

| Щит собственных нужд | есть |
| Розетки, выключатели | есть |
| Заземление | есть |

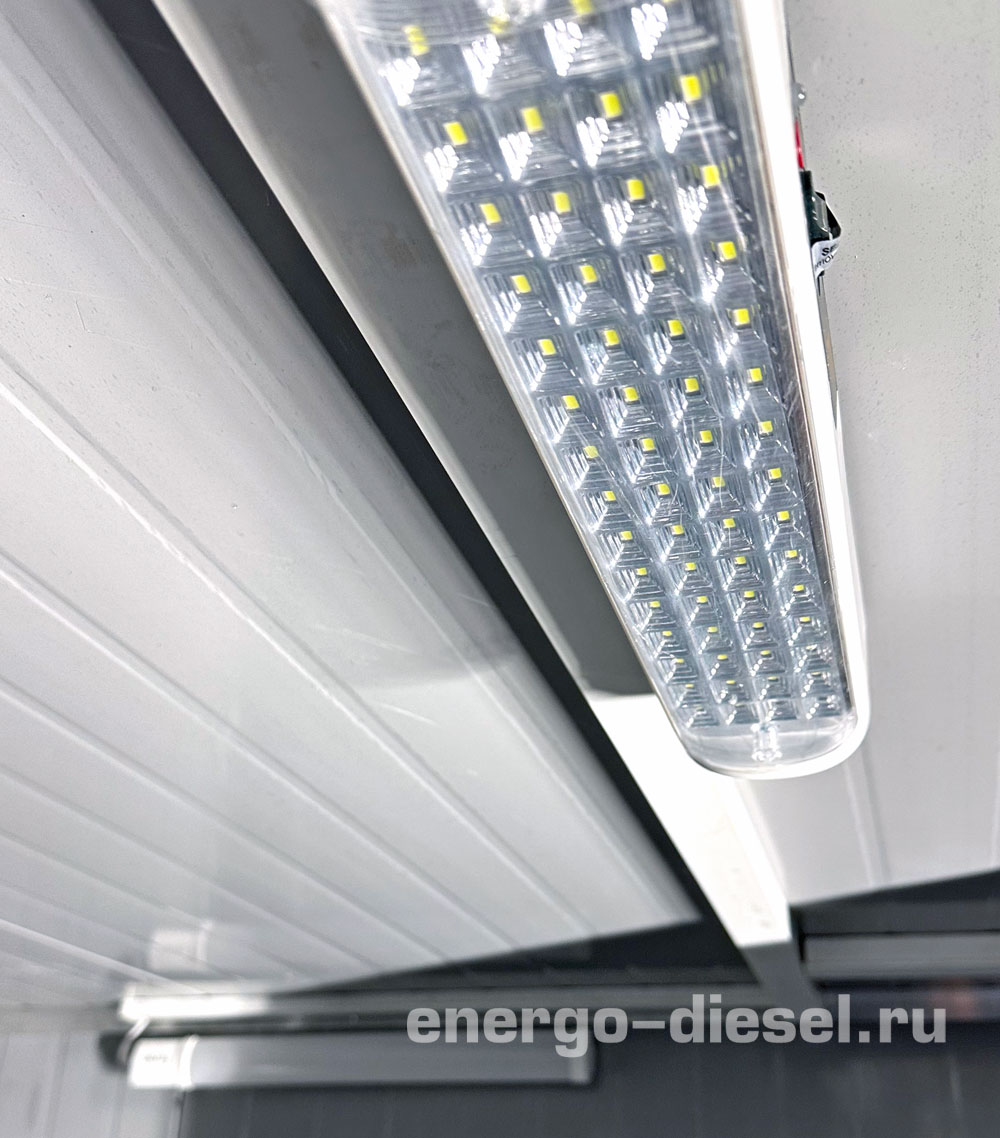

| Освещение |
основное: светодиодный светильник аварийное: аккумуляторный светодиодный светильник |
| Другие характеристики | |

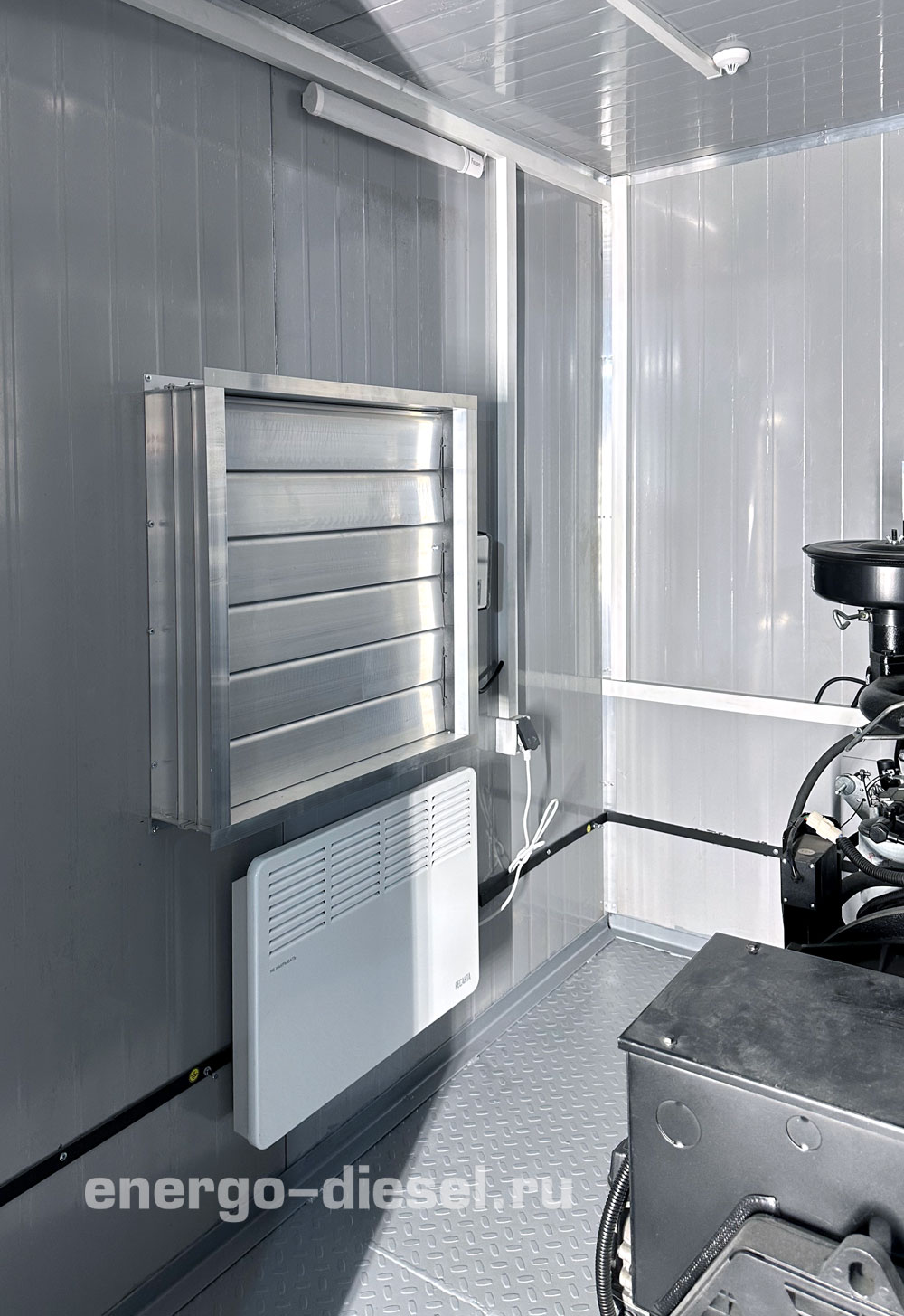

| Отопление | электрическое; конвекторного типа с терморегулятором |
| Вентиляция | приточно-вытяжная: воздушный клапан с электроприводом и антивандальная решетка |

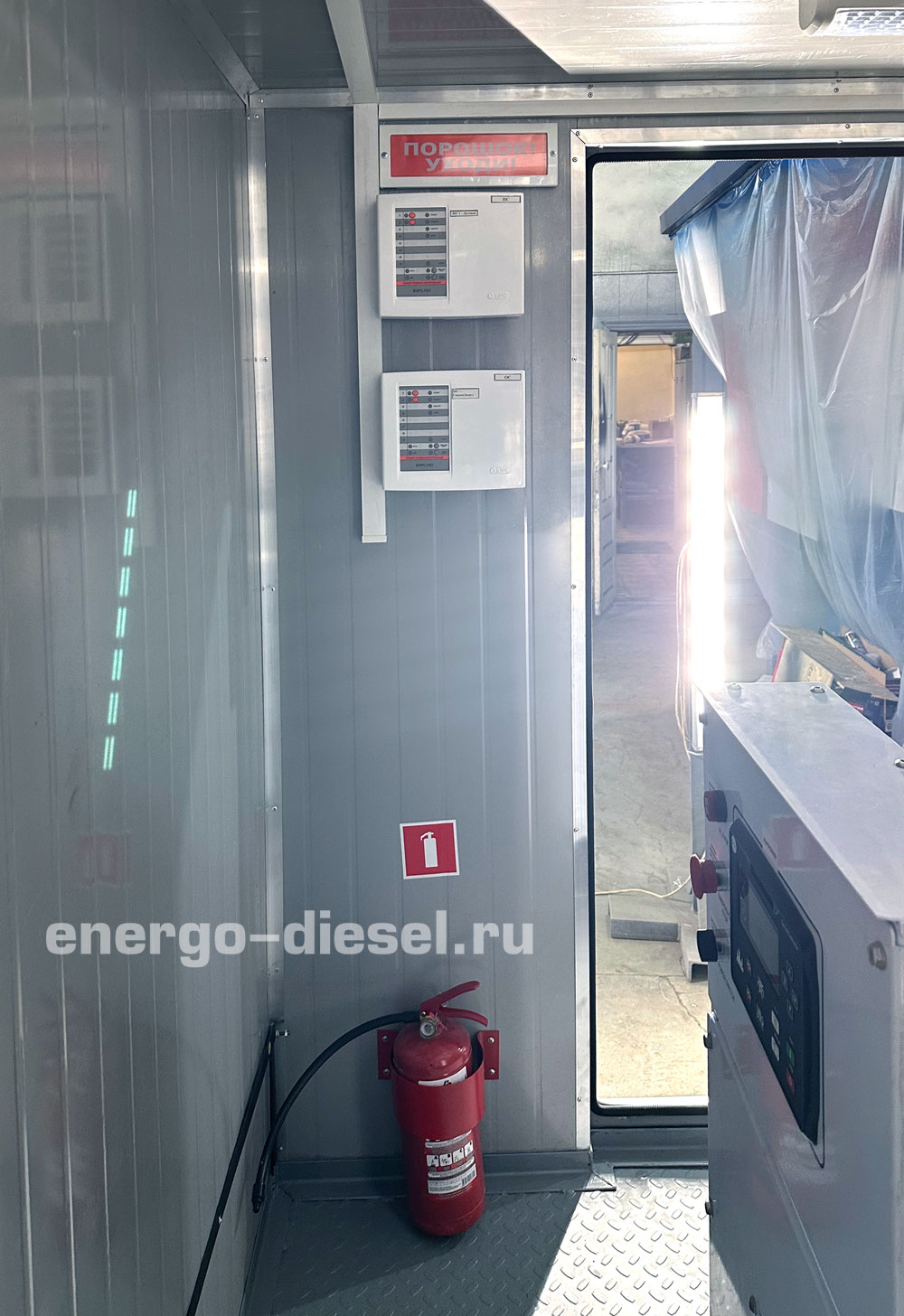

| Охранно-пожарная сигнализация | ВЭРС-ПК2 |
| Система пожаротушения | БУРАН 2,5 + ручной ОП-4 |
|
