Контейнеры во взрывозащищенном исполнении для автоматической системы контроля промышленных выбросов

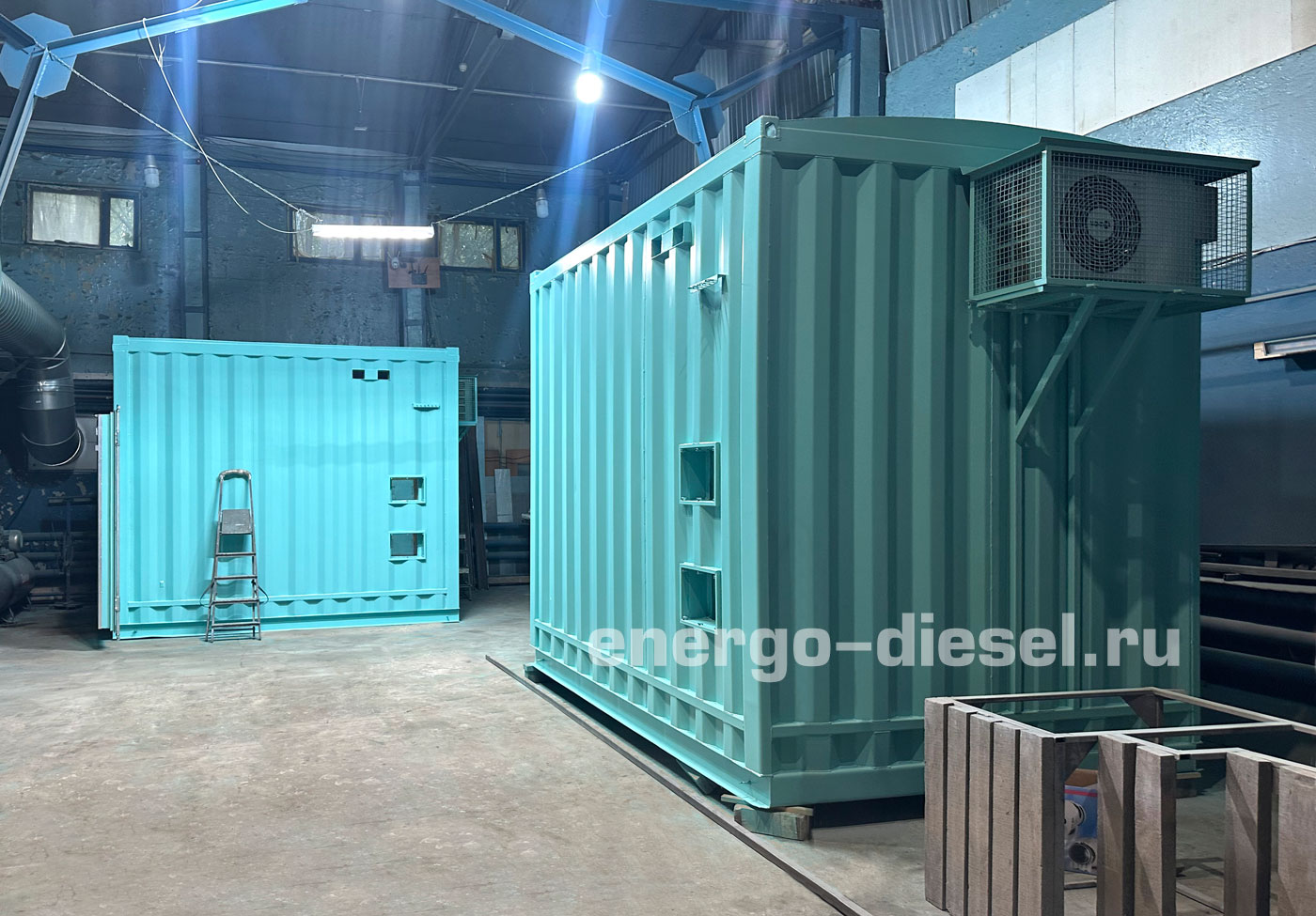

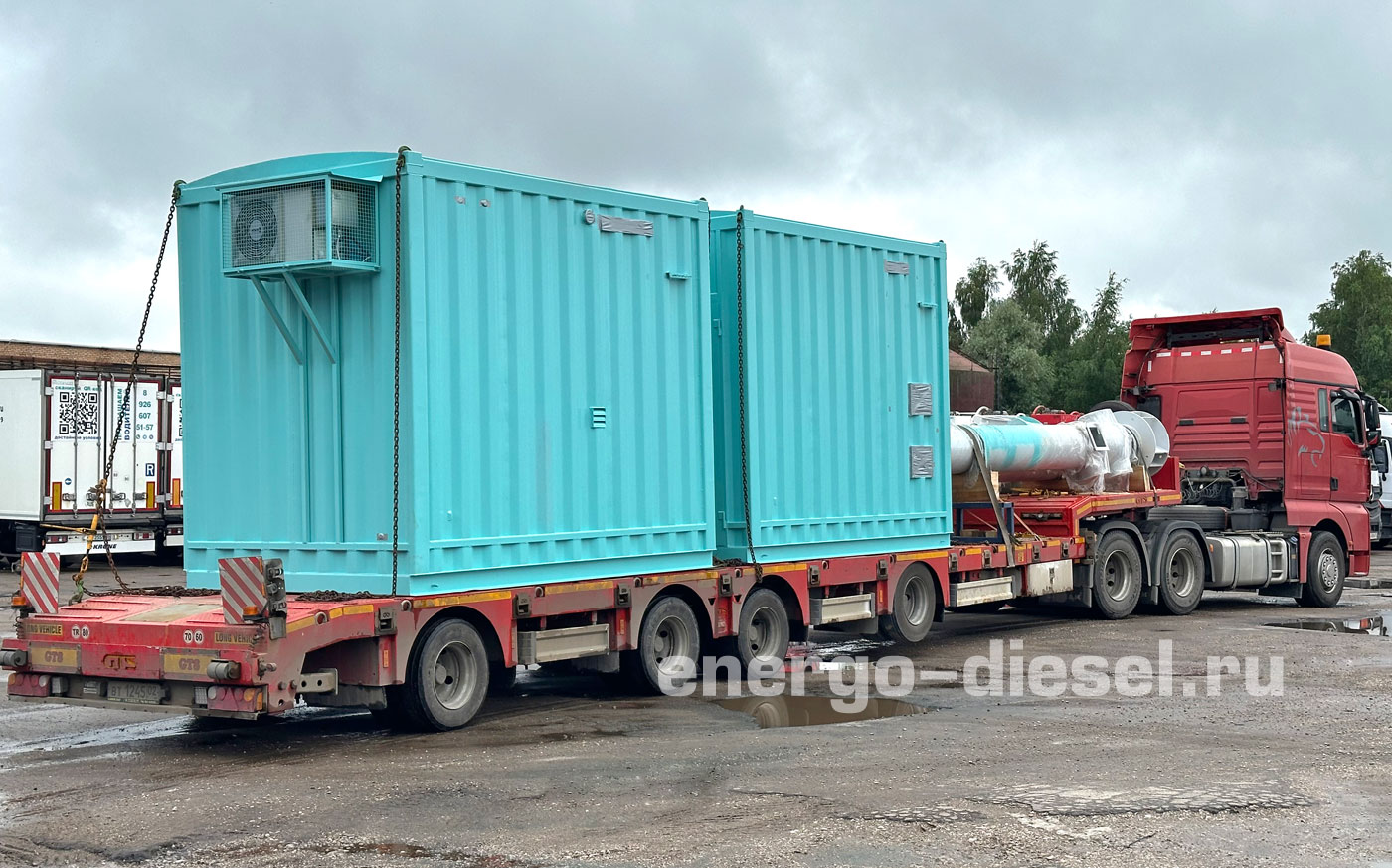

Изготовлено два контейнера во взрывозащищенном исполнении для автоматической системы контроля промышленных выбросов (АСКПВ).
АСКПВ предназначена для непрерывного автоматического измерения массовых (или объемных) концентраций загрязняющих веществ, расхода, температуры и влажности газовоздушных смесей, отводимых через стационарные организованные источники выбросов.
Средством обеспечения взрывобезопасности помещения блок-бокса является постоянный продув избыточным давлением «чистого» воздуха внутреннего объема.

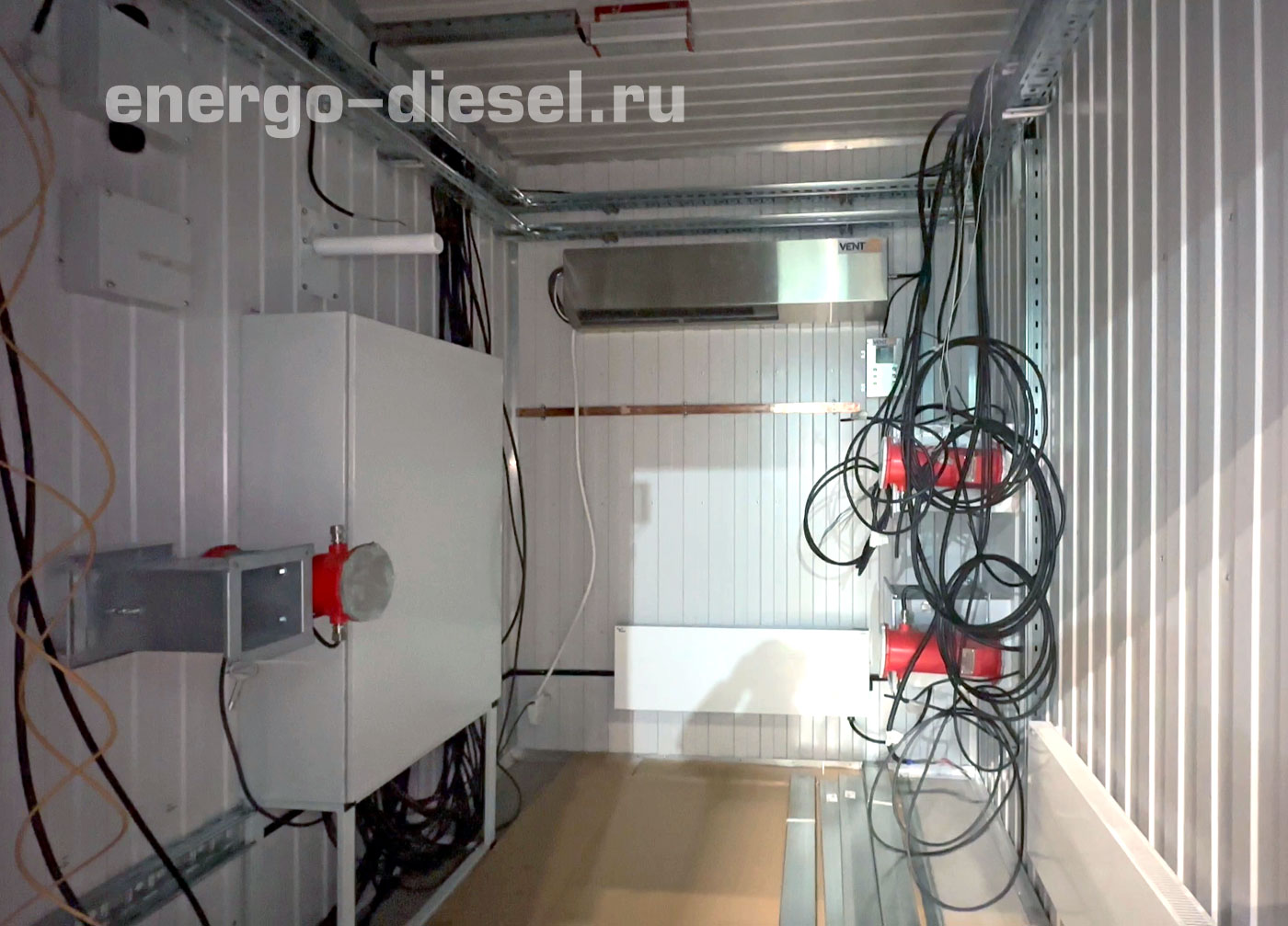

Блок-контейнер обеспечивает размещение газоанализаторов, устройств подготовки и подачи пробы, а также программно-технических и вспомогательных средств. Система жизнеобеспечения включает в свой состав оборудование для поддержания климатических условий внутри блок-бокса, охранно-пожарную систему, оборудование бесперебойного и стабилизированного электропитания, а также блок управления работой оборудования.
Особенности
Система вентиляции обеспечивает постоянное избыточное давление внутри блок-бокса в диапазоне 20-30 мм. вод. ст. относительно внешнего атмосферного давления. Контейнер оборудован датчиками, определяющими давление внутри бокса и снаружи.

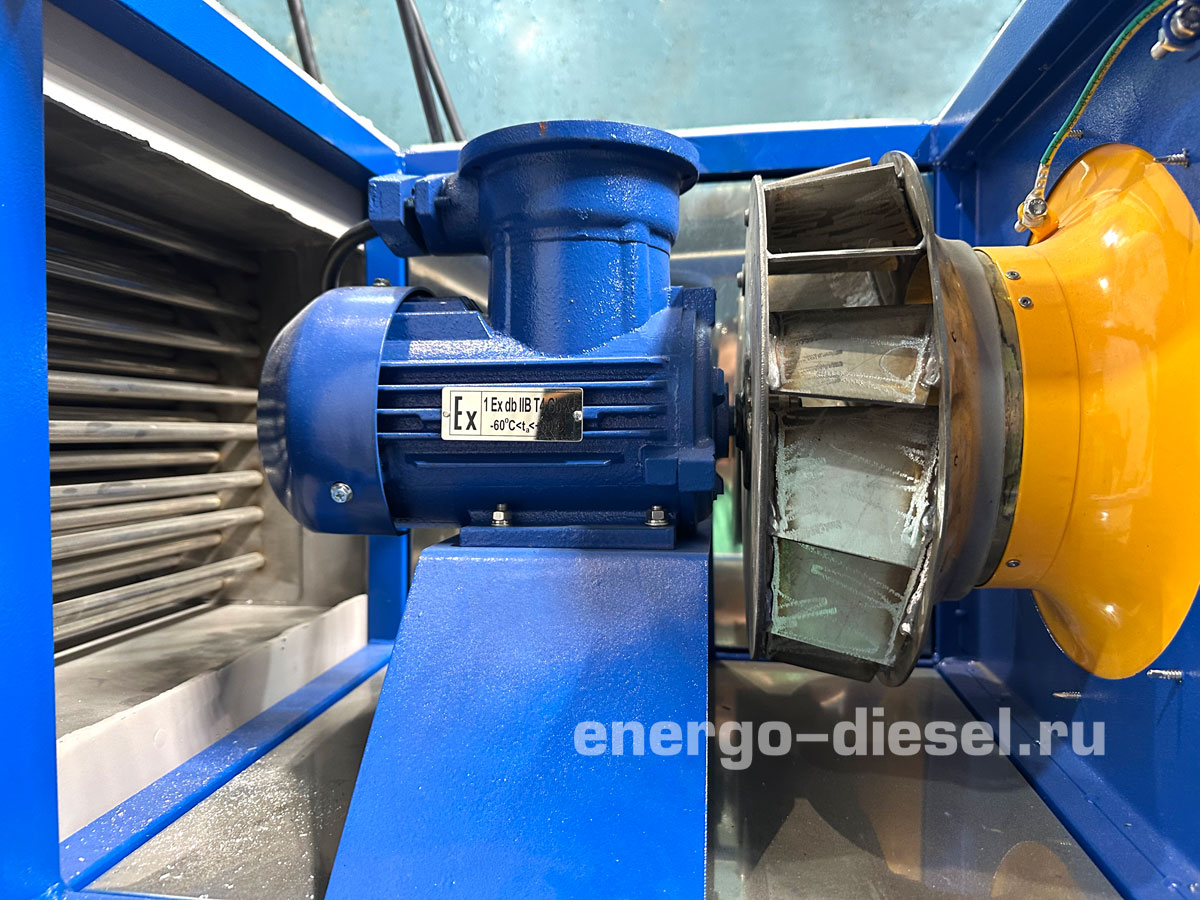

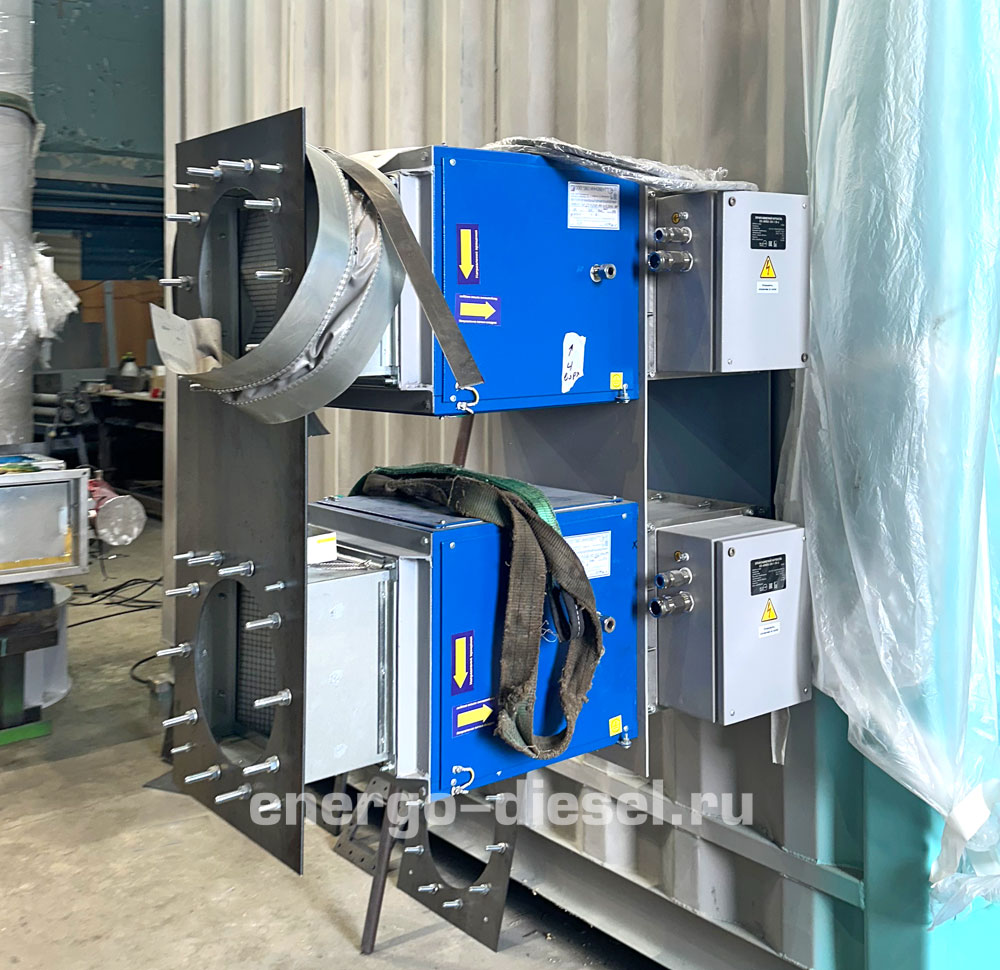

Приточные вентиляторы (основной и резервный) имеют в своем составе подогреватели воздуха, способные при заданном расходе увеличивать температуру забортного воздуха от –45 до +20 °C. Контейнер оборудован датчиками температуры.

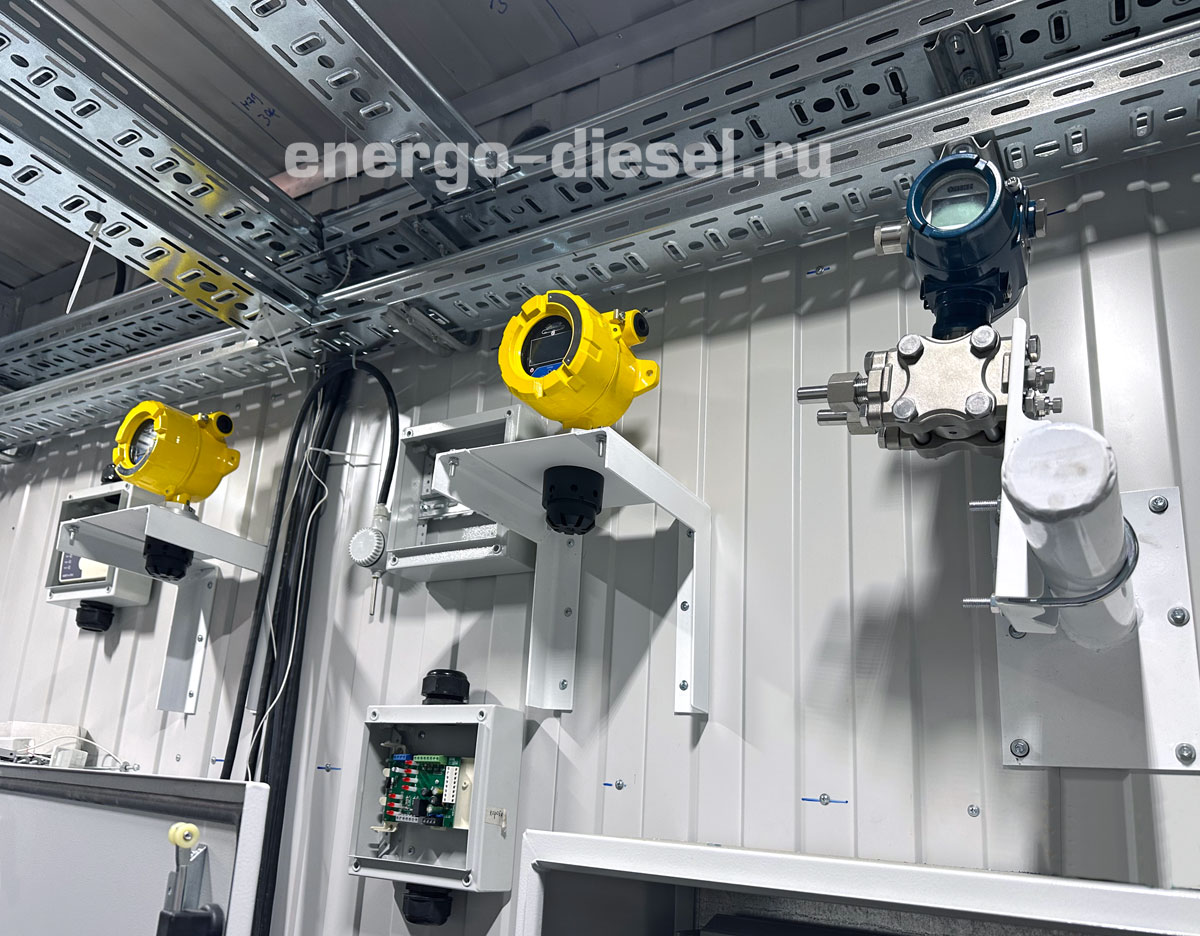

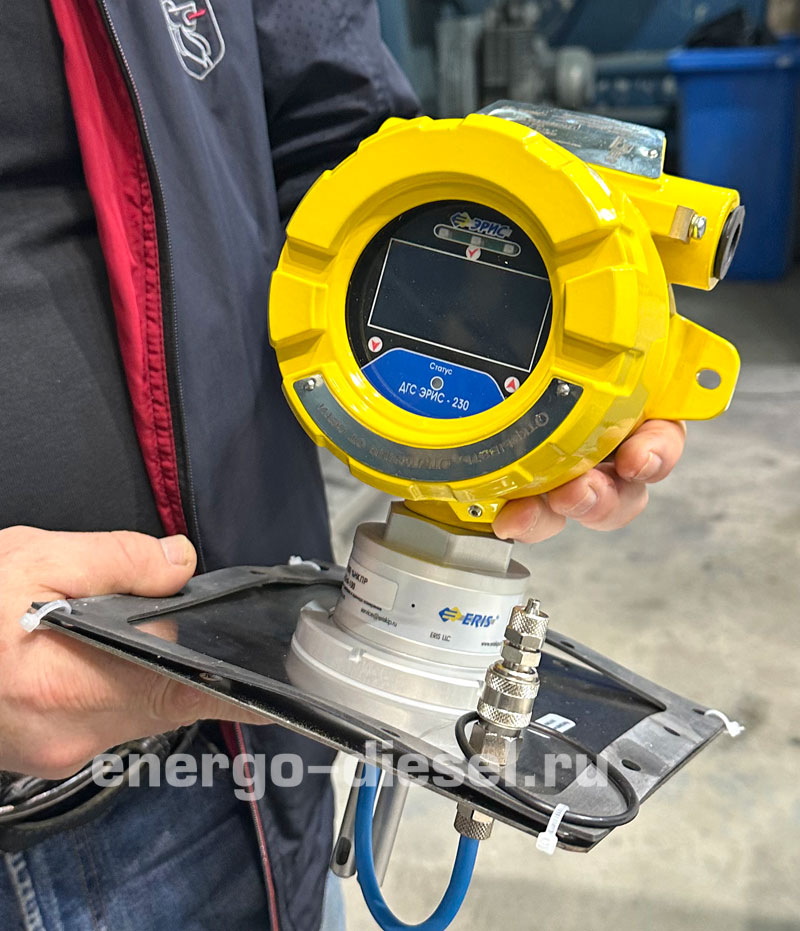

Смонтирована система контроля загазованности в отсеке блок-бокса и в трубе подачи чистого воздуха на приборах ДГС ЭРИС-230.

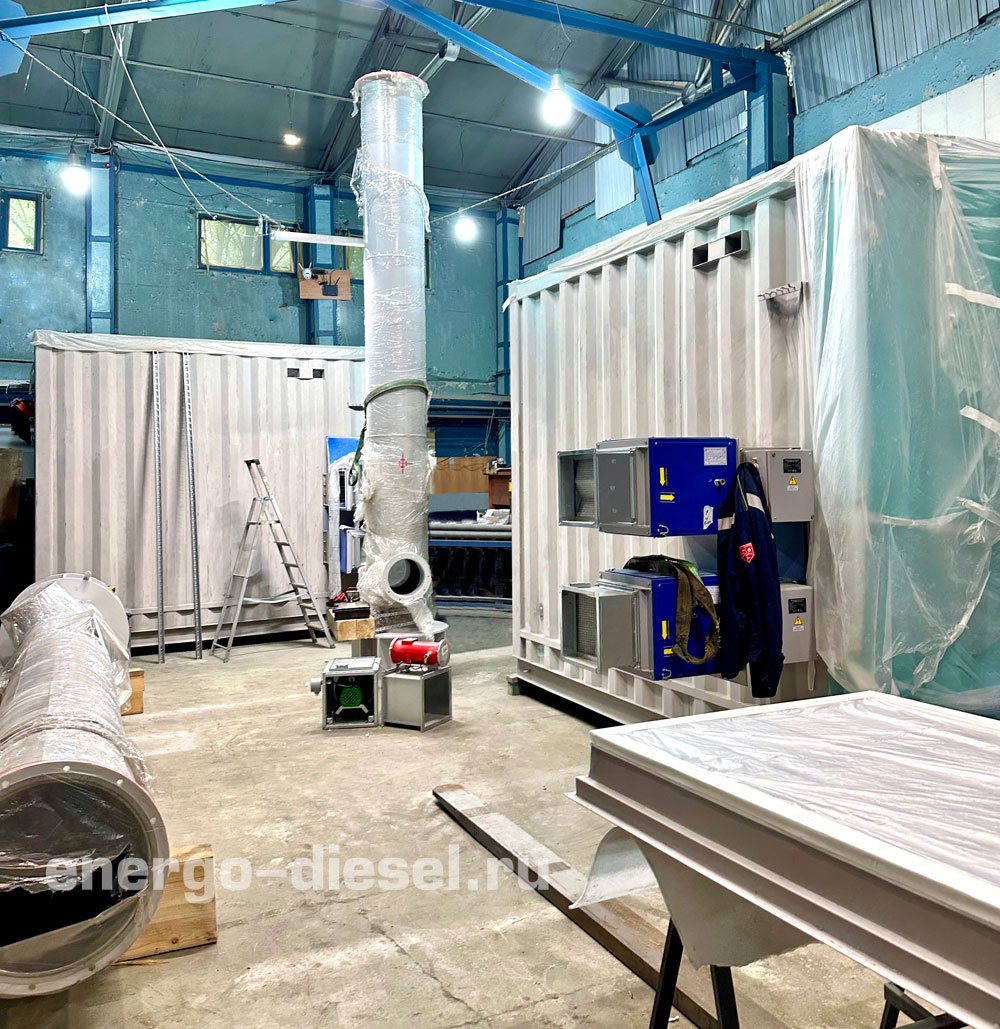

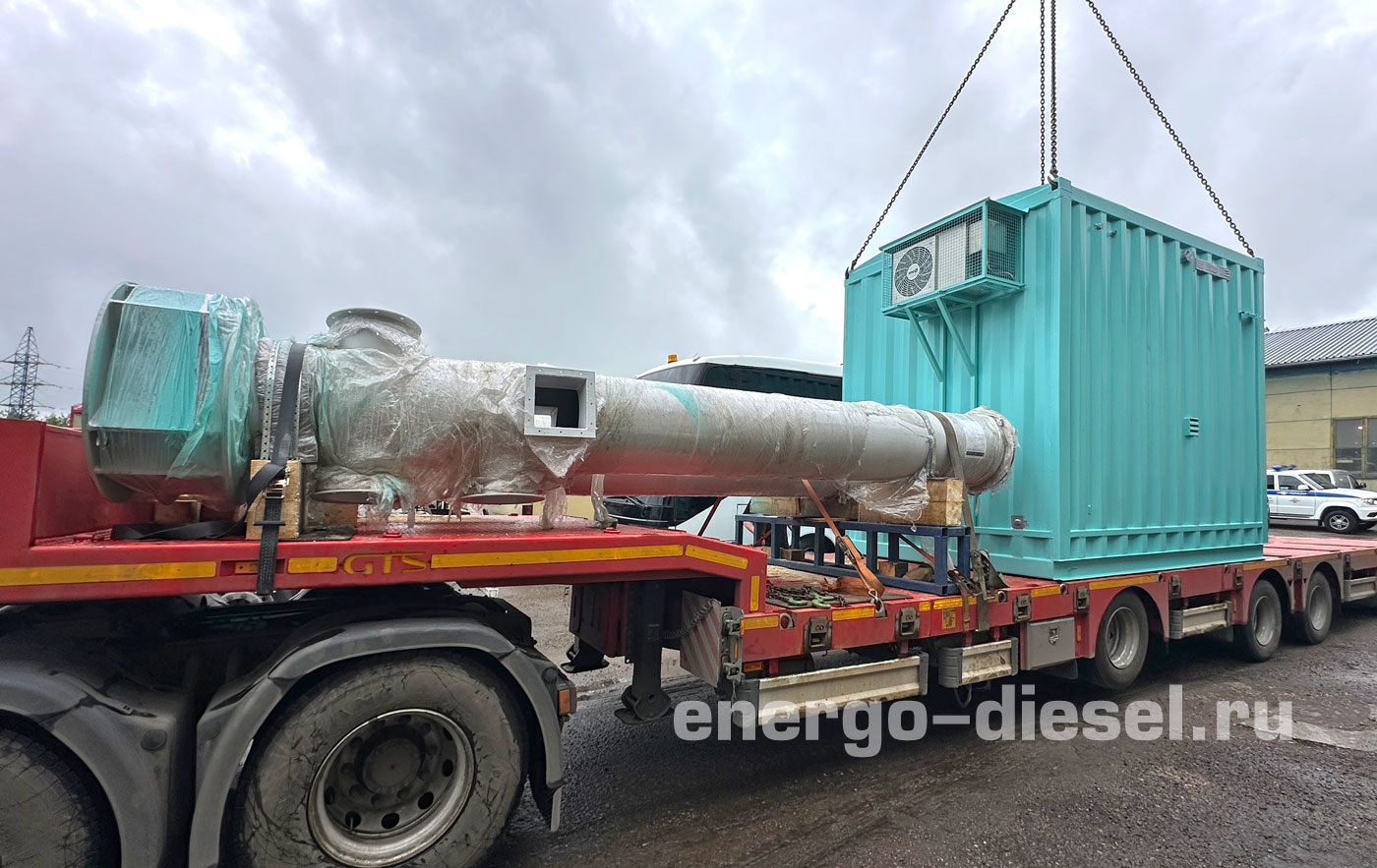

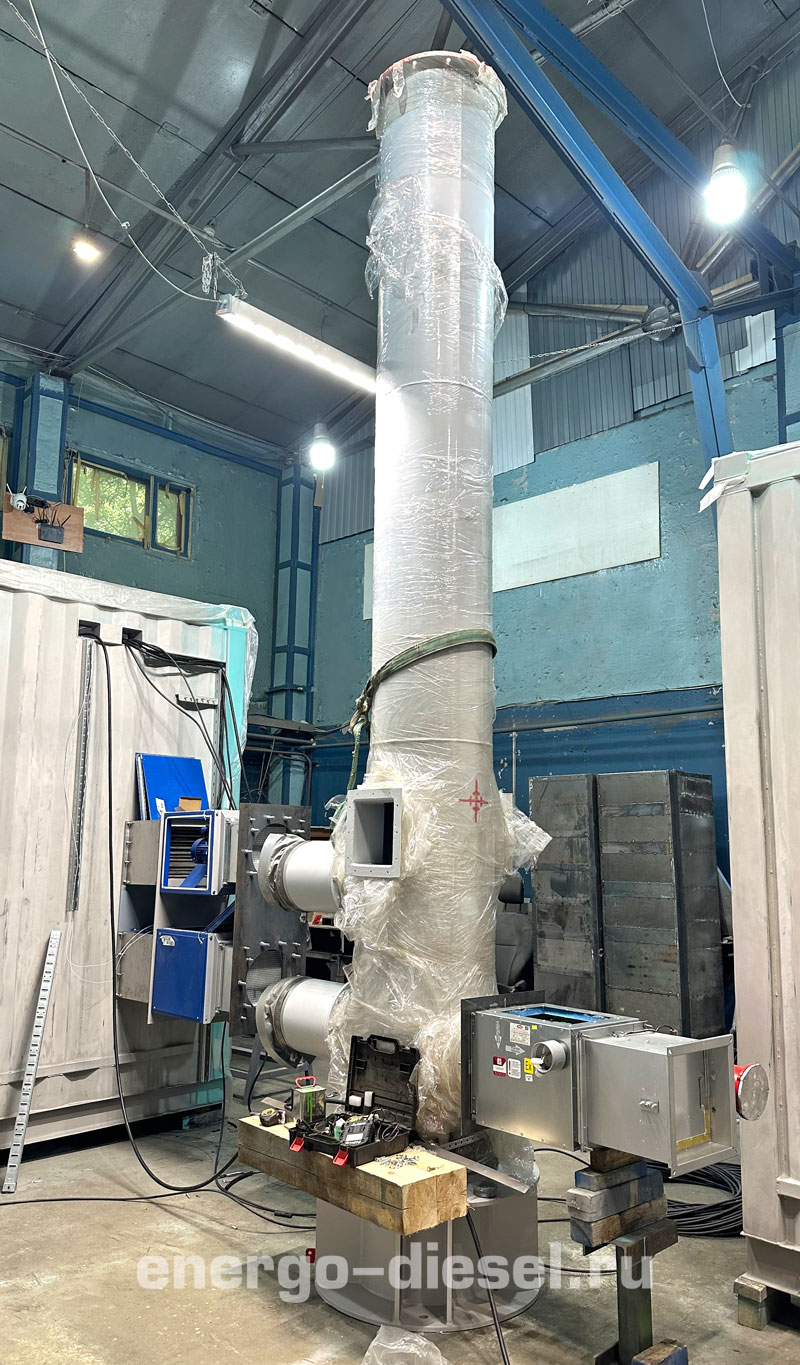

В поставке предусмотрена труба подачи чистого воздуха с высоты 15 м от уровня земли, сборно-разборная, с местами для установки датчиков газоанализаторов и датчика температуры воздуха внутри трубы. Труба оборудована системой фильтрации забортного воздуха.
Характеристики контейнера
| Конструкция | |

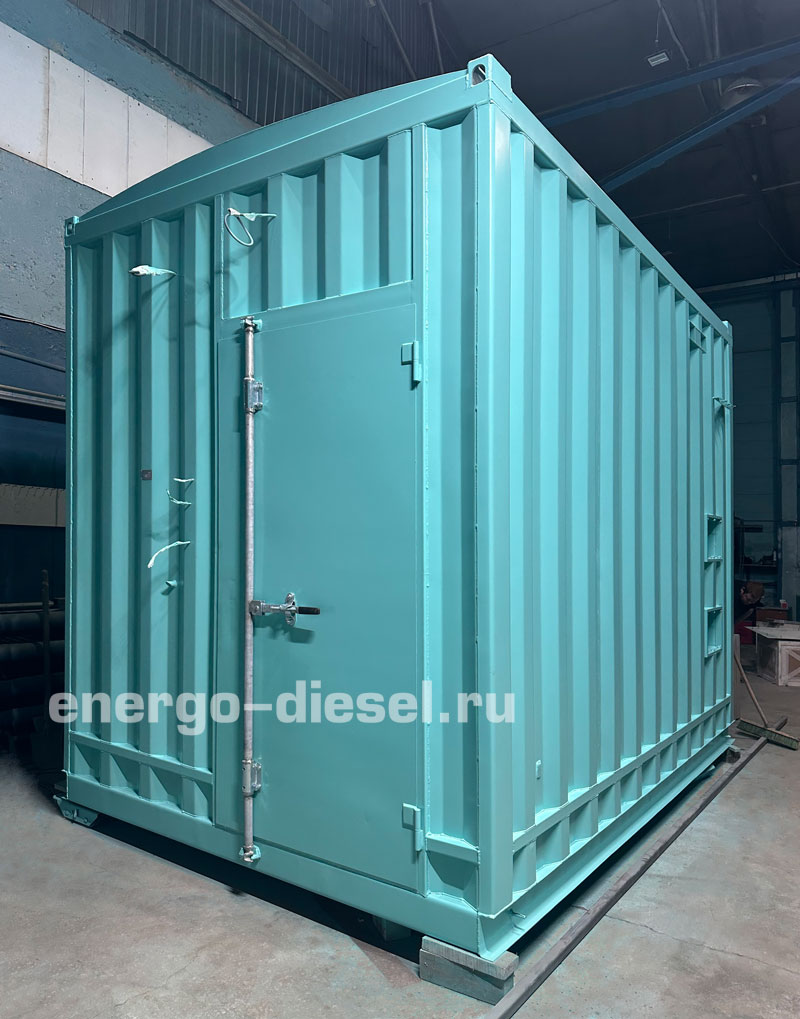

| Вид контейнера | цельносварной |
| Габаритные размеры (ДхШхВ) | 3500х2400х3100 мм |
| Каркас | цельносварной из прокатного и гнутого стального профиля |
| Пол |
днище: листовой металл 1 мм настил пола: черновой – лист ЦСП 16 мм; чистовой – промышленный линолеум, пожаробезопасность КМ1; утеплитель: минераловатная плита 100 мм |
| Крыша |
тип: арочная покрытие: плоский стальной лист 1,5 мм утеплитель: минераловатная плита 100 мм |
| Стены |
наружная обшивка: профилированный стальной лист 1,5 мм внутренняя обшивка: оцинкованный профилированный лист С8 утеплитель: минераловатная плита 100 мм |

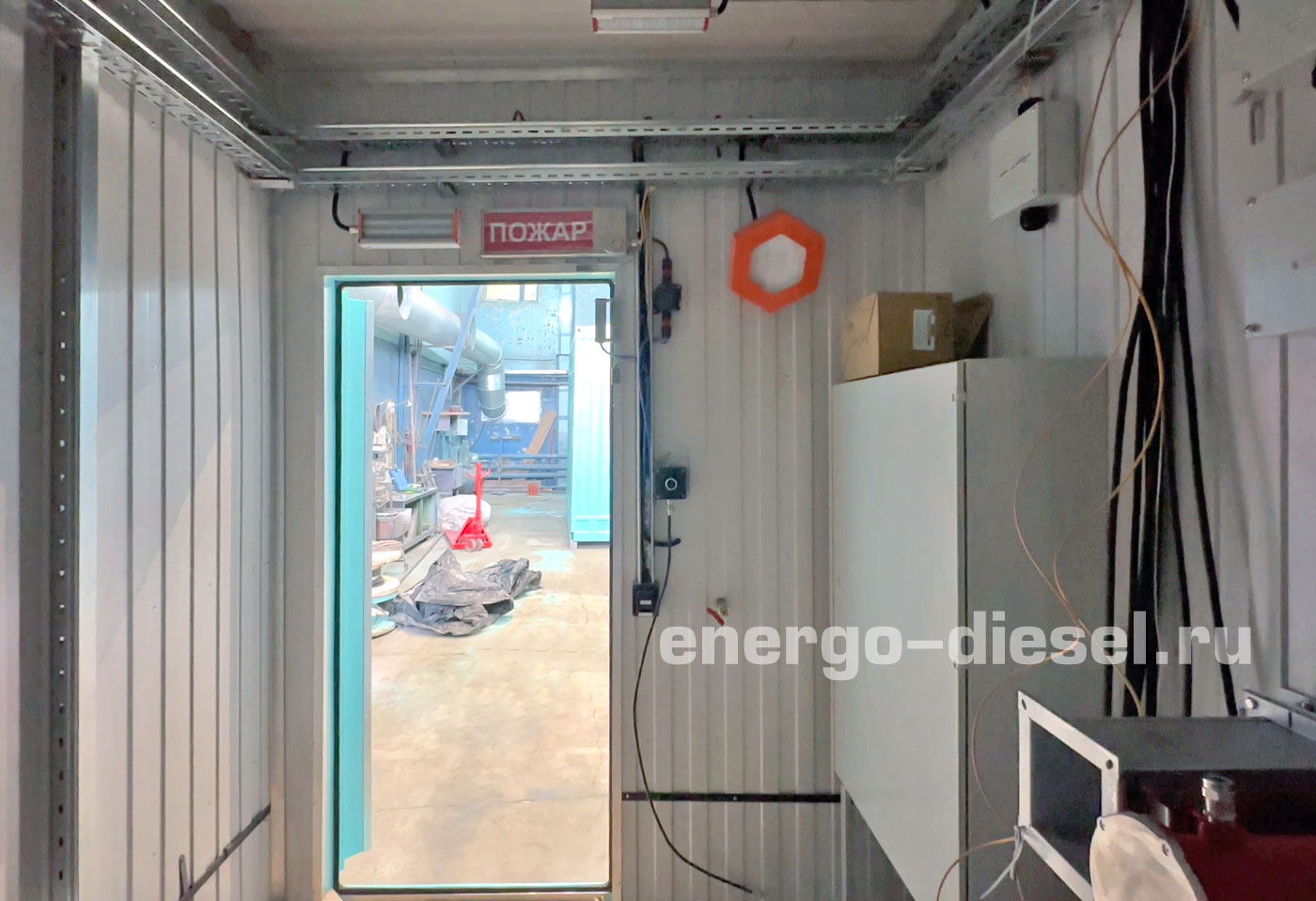

| Дверь | стальная, герметичная, с замком, утепленная, противопожарная, с доводчиком |
| Технологические ворота | нет |
| Электрооборудование | |

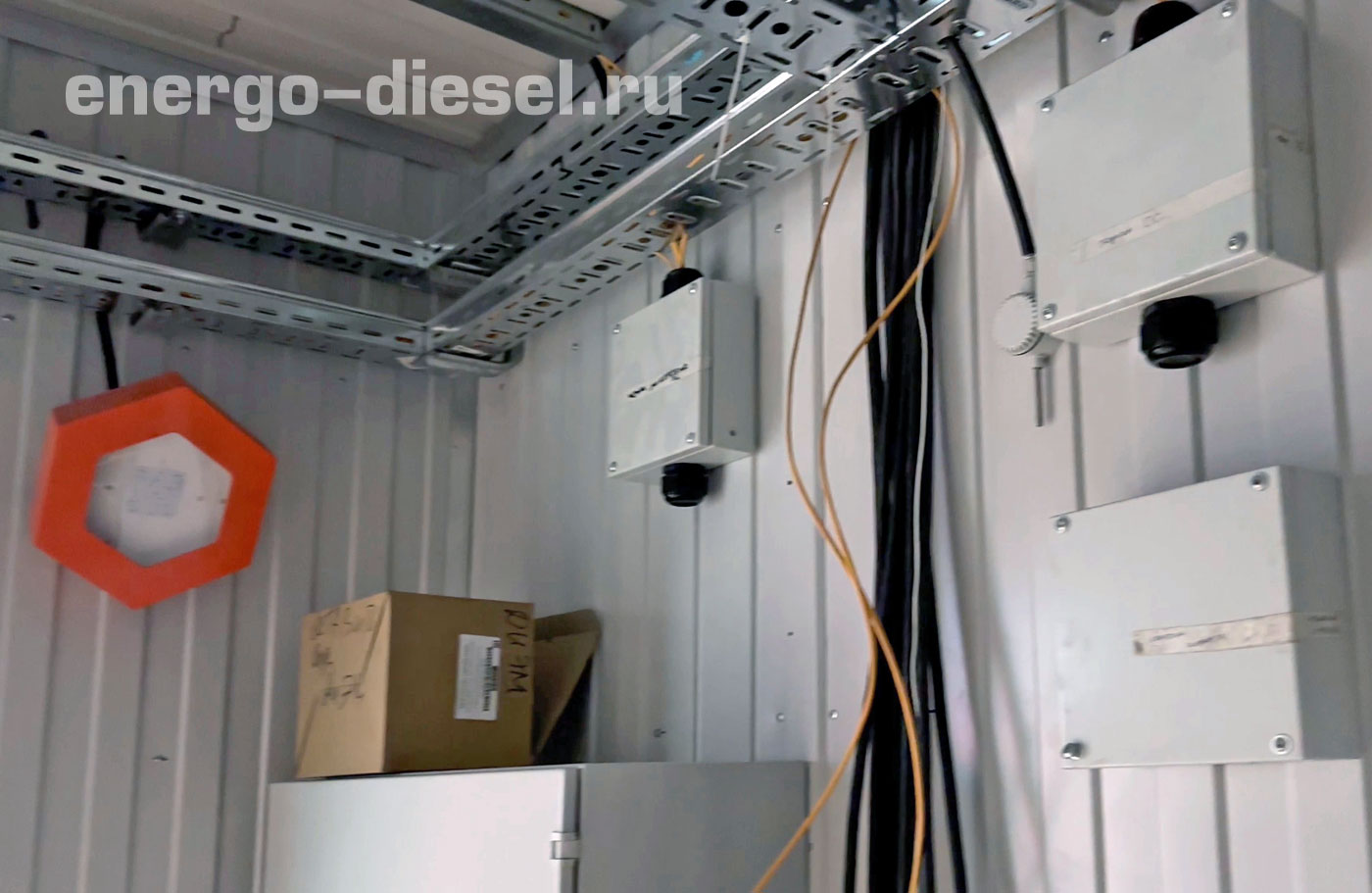

| Электроразводка | кабели с медными жилами, в двойной изоляции, огнестойкие марки нг-LS (FRLS); кабель-каналы проложены в гофрированных трубках ПВХ; слаботочные кабели проложены отдельно от силовых |
| Щит собственных нужд | есть |
| Розетки | нет |
| Заземление | контур по периметру внутреннего пространства контейнера (стальная полоса 40х4 мм), соединен с нижней рамой, предусмотрены 2 места соединения каркаса с внешним контуром |
| Освещение |
основное: светодиодные светильники во взрывозащищенном исполнении аварийное: светодиодные светильники во взрывозащищенном исполнении |
| Другие характеристики | |
| Отопление | 2 электроконвектора 1 кВт во взрывозащищенном исполнении, со встроенным терморегулятором |
| Вентиляция |

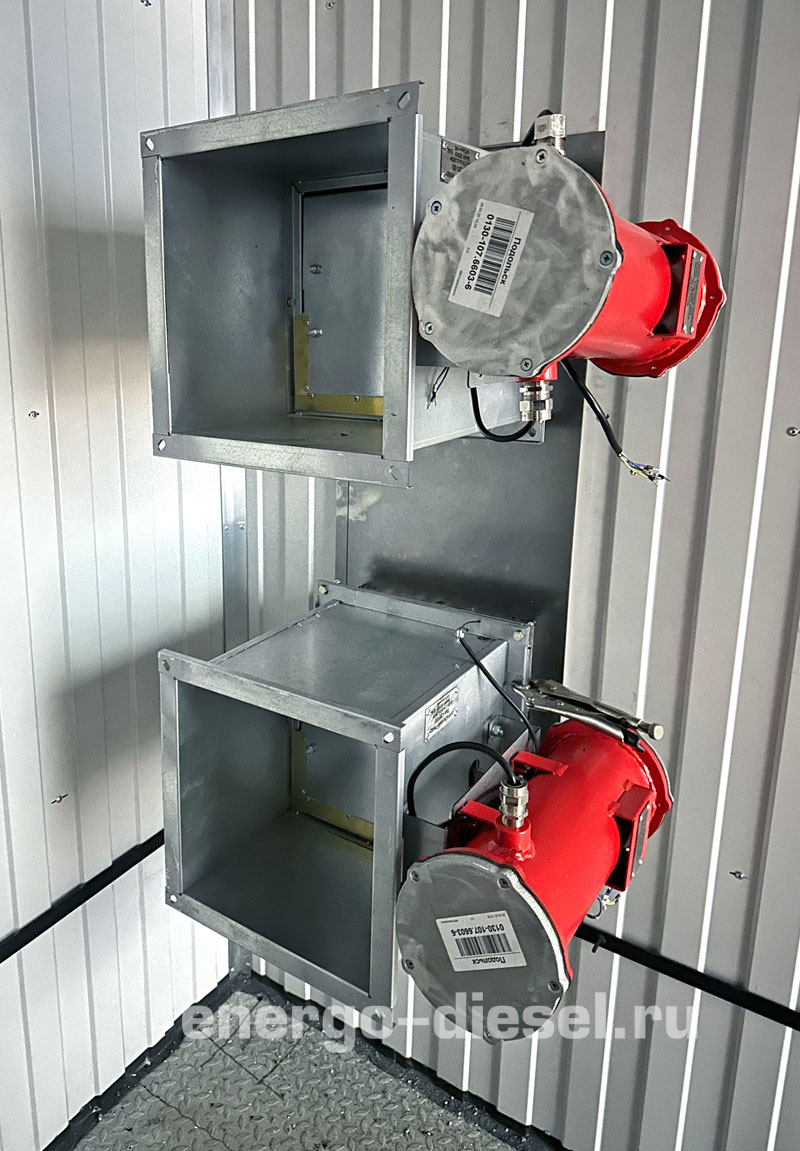

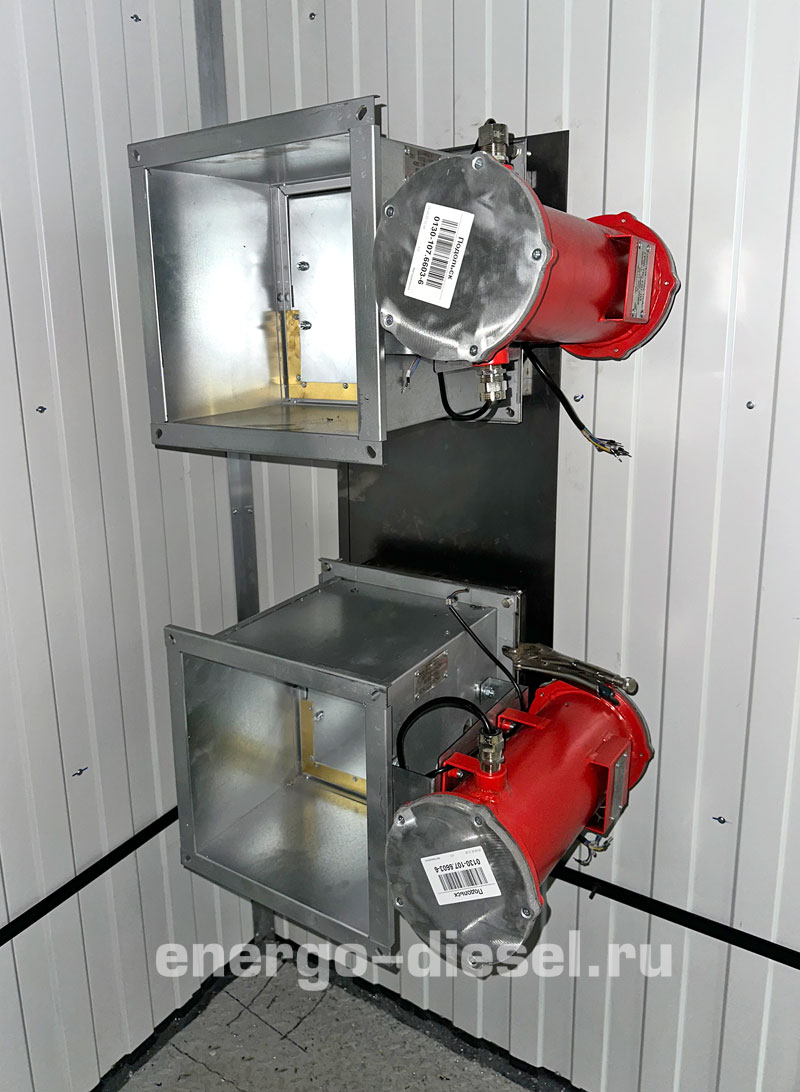

принудительная приточно-вытяжная, включает в себя: – вытяжную заслонку; – 2 приточных заслонки; – 2 приточных вентилятора во взрывозащищенном исполнении; – 2 обогревателя приточного воздуха; – фильтры на приточных клапанах; – аварийный вытяжной вентилятор во взрывозащищенном исполнении; – аварийная вентиляционная заслонка; – температурные датчики и датчики давления; – блок управления вентиляцией. Снаружи вентиляционные заслонки оборудованы жалюзийными решетками |

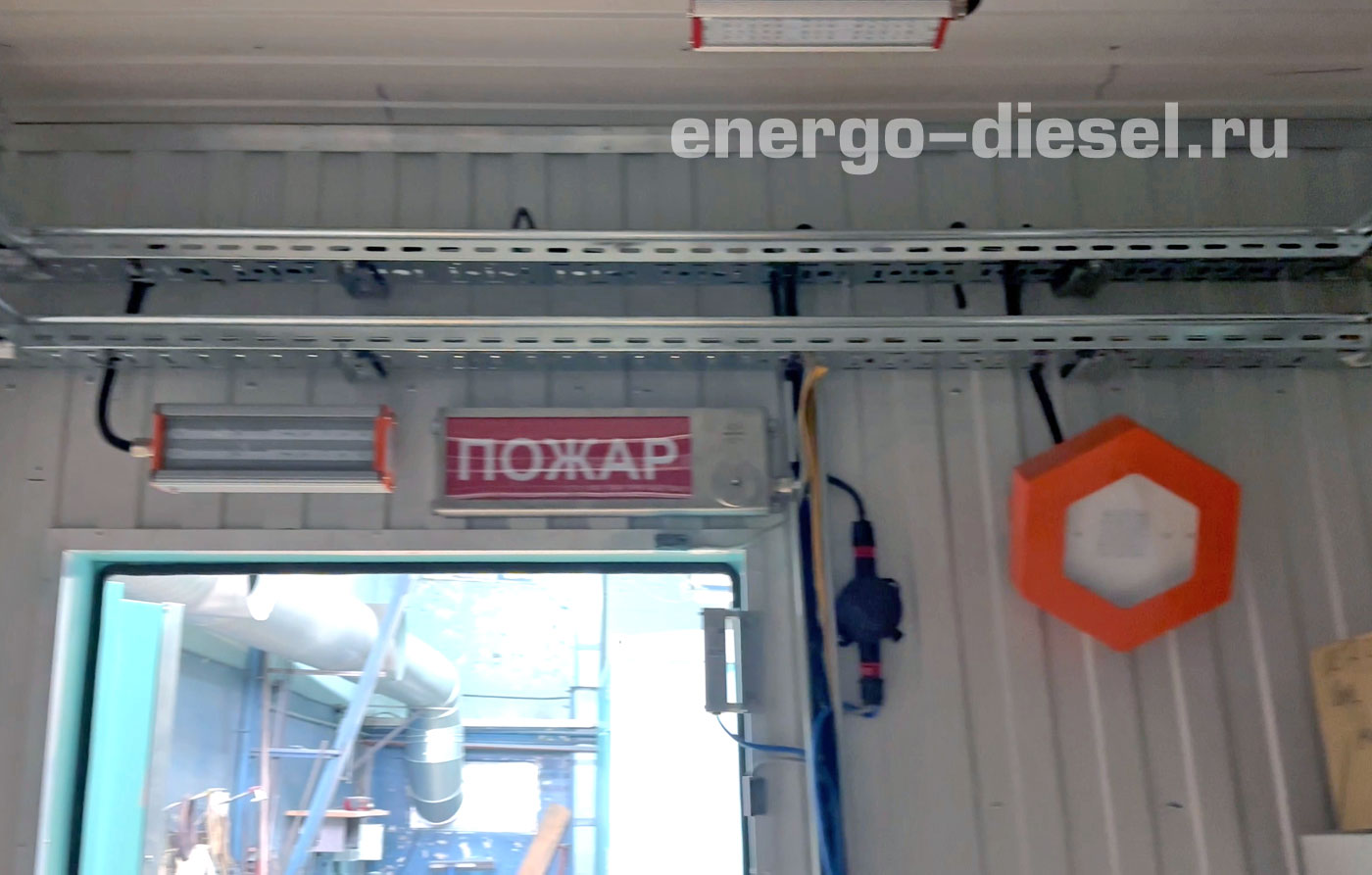

| Система пожарной сигнализации и пожаротушения | Заказчика, на внешней стороне + огнетушитель ОУ-2 |
| Система охранной сигнализации | Заказчика, на внешней стороне |

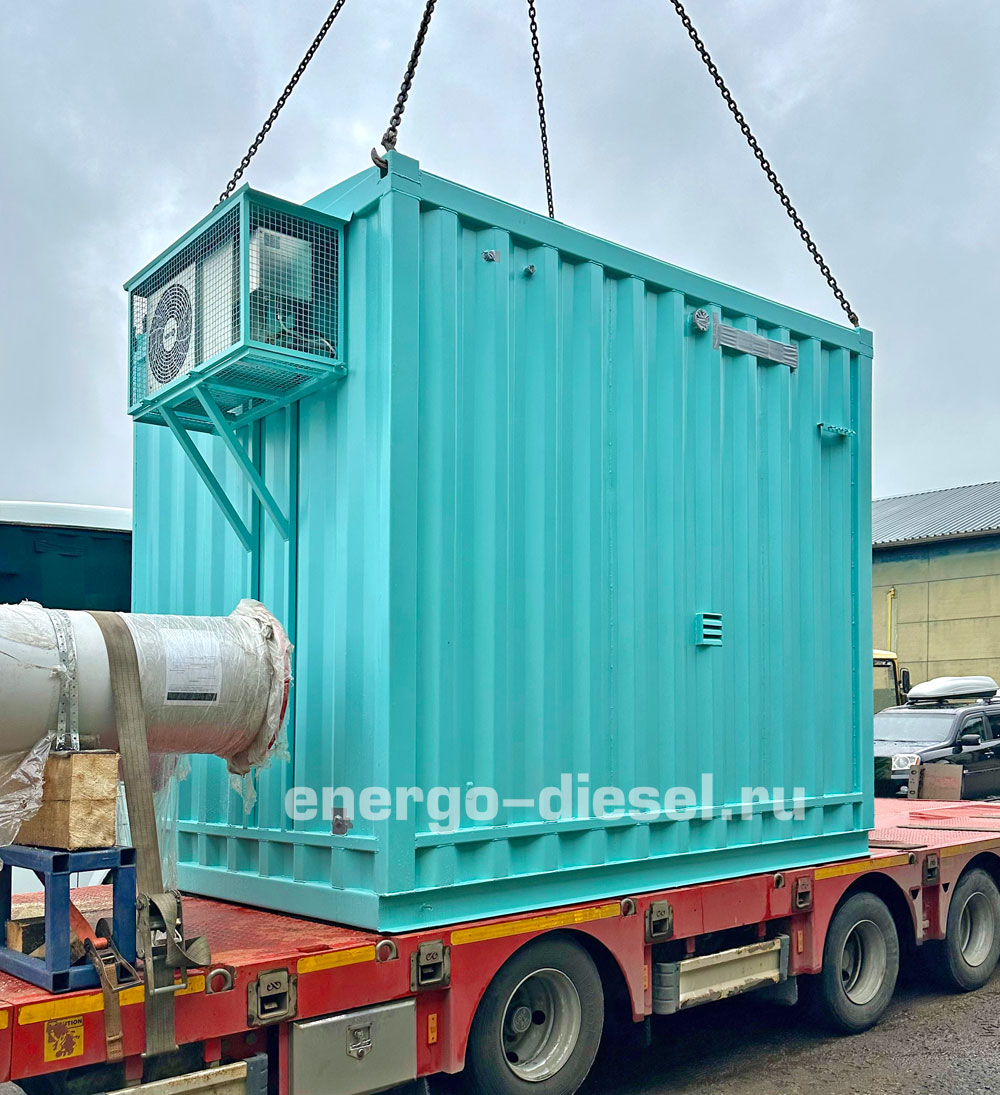

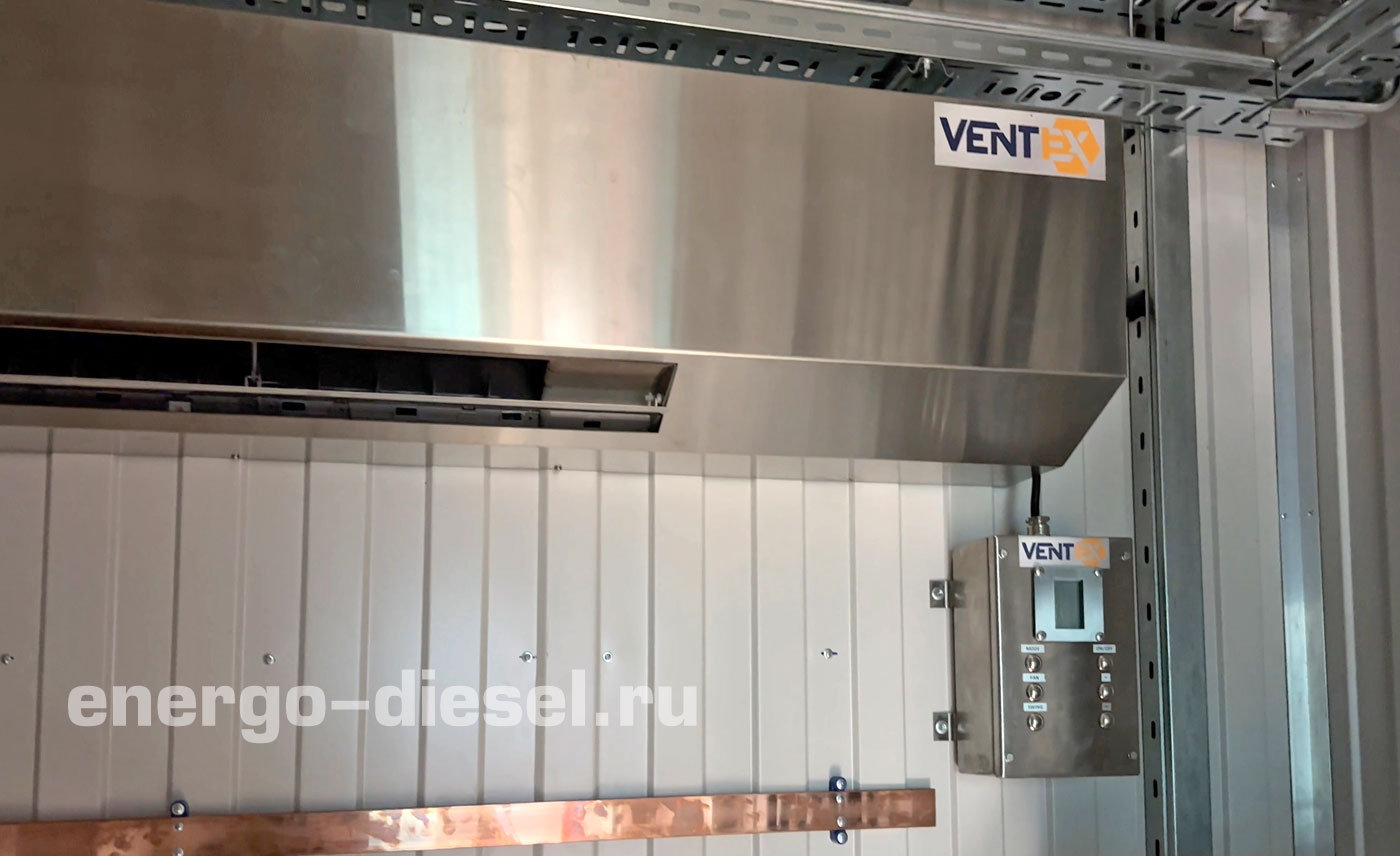

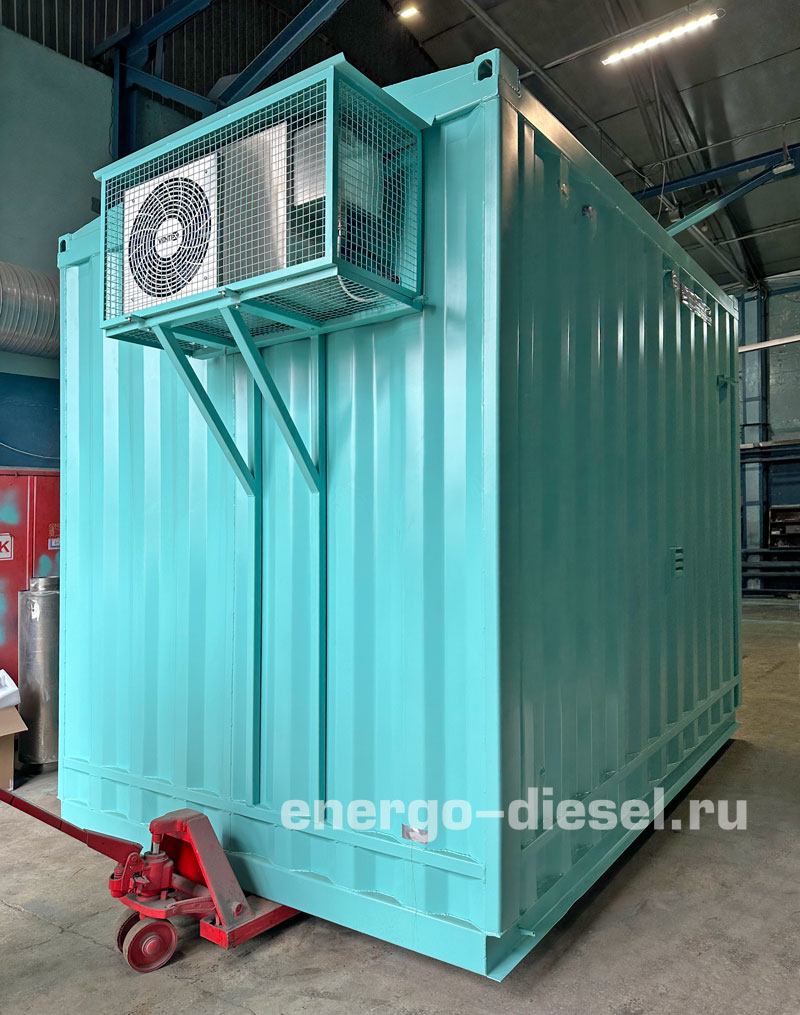

| Кондиционирование | кондиционер TW-VSA 5,0 во взрывозащищенном исполнении |
| Система контроля загазованности | смонтирована на приборах ДГС ЭРИС-230 |
|
