РИСЭ СЭТ 400 кВт на шасси КАМАЗ

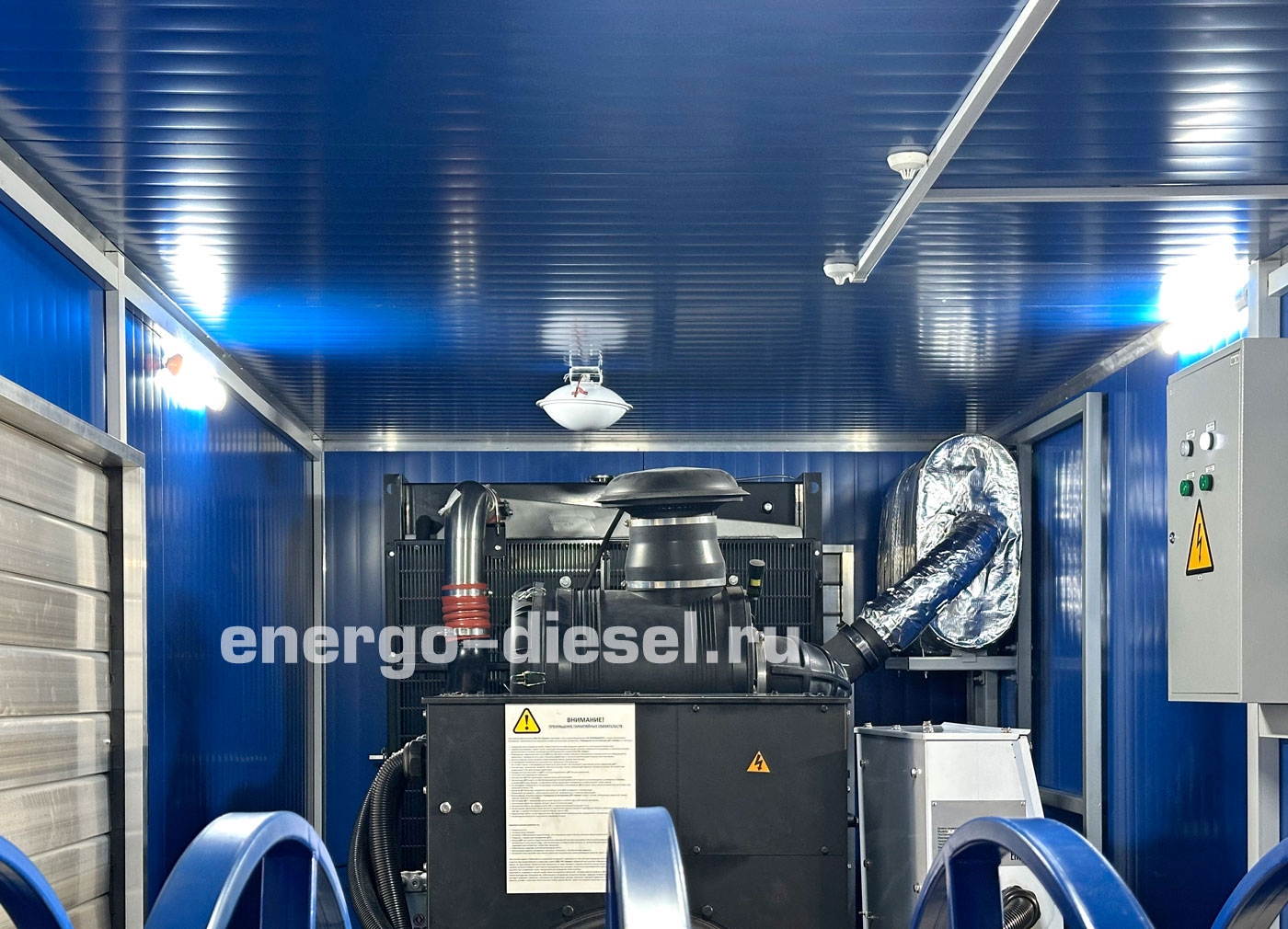

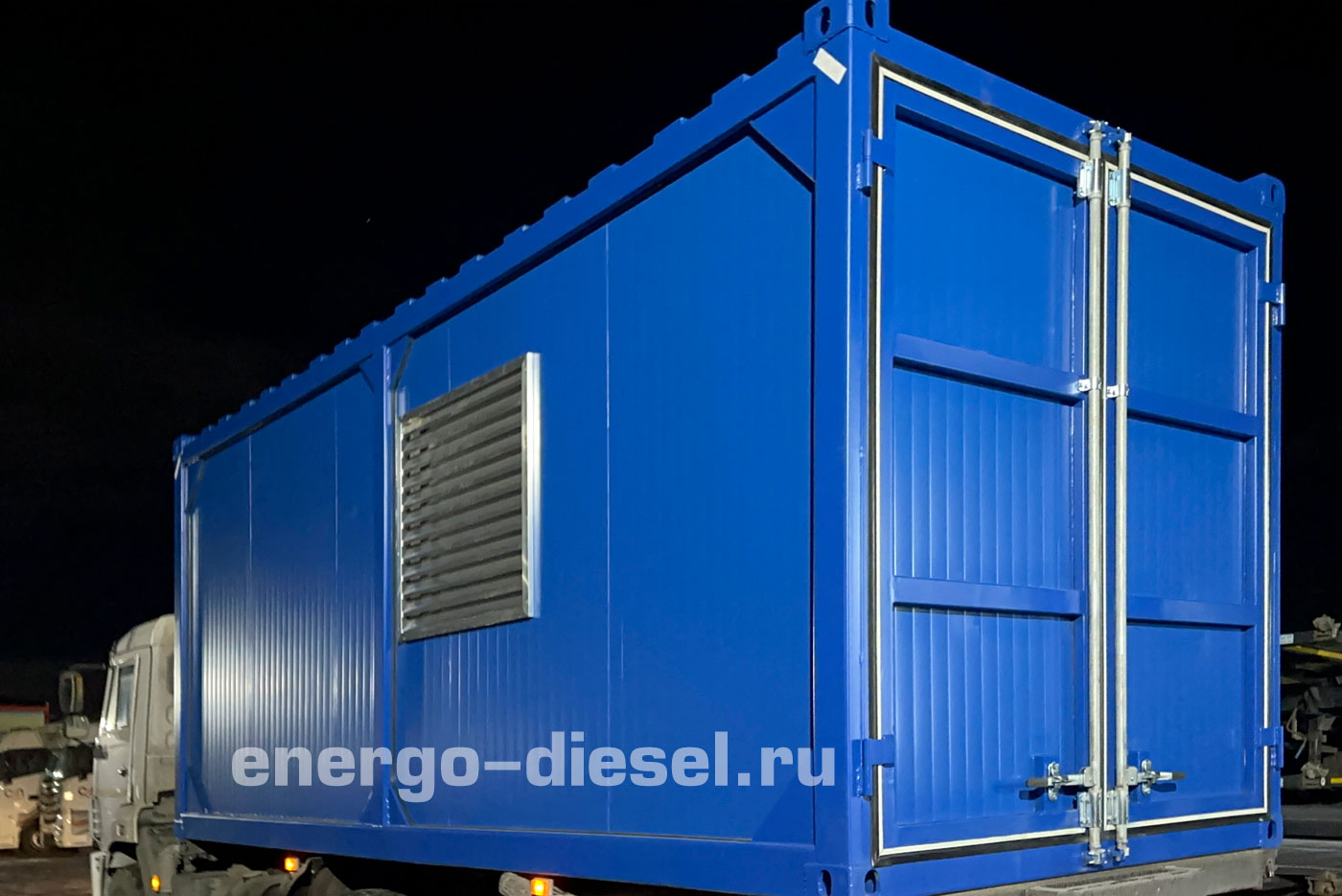

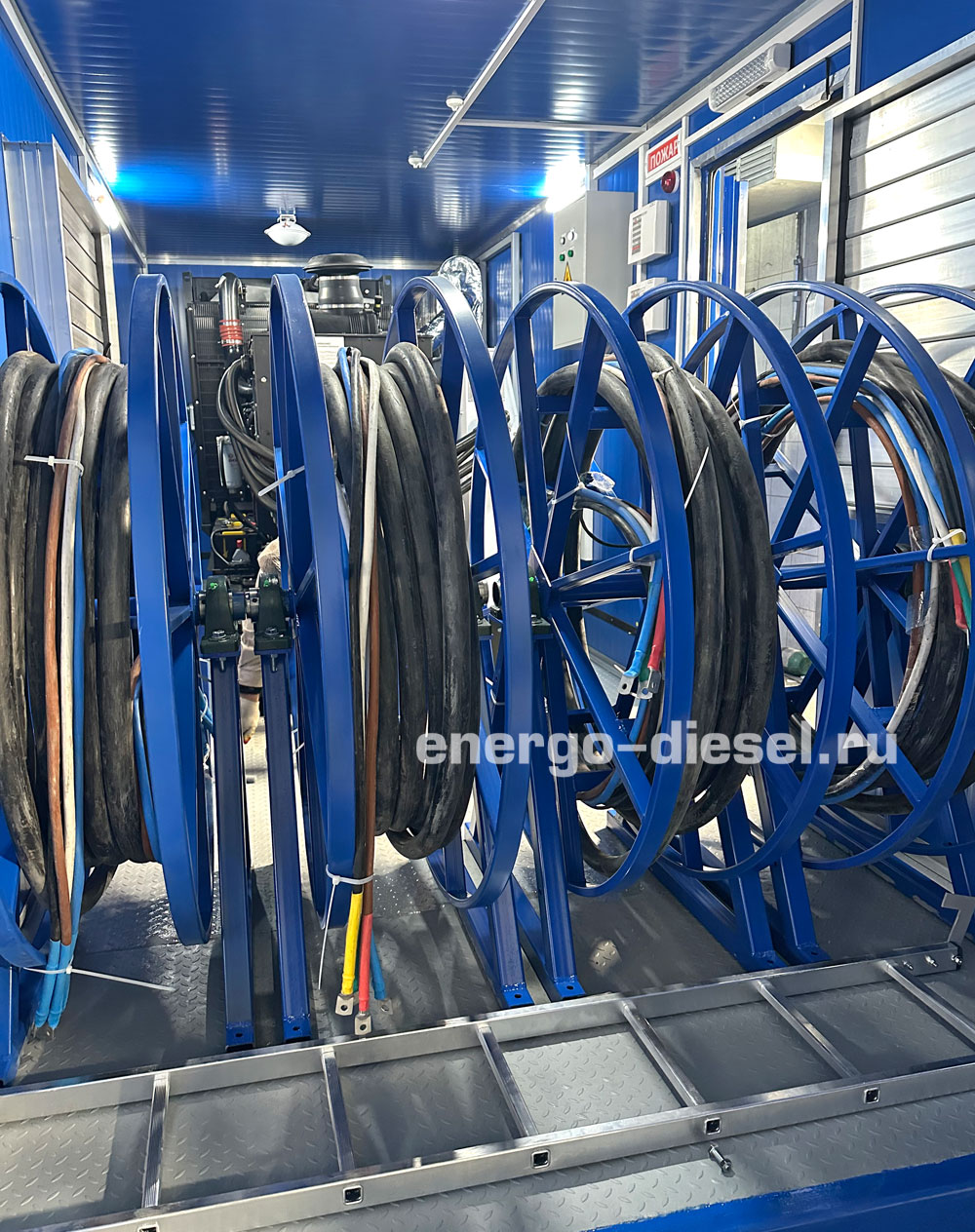

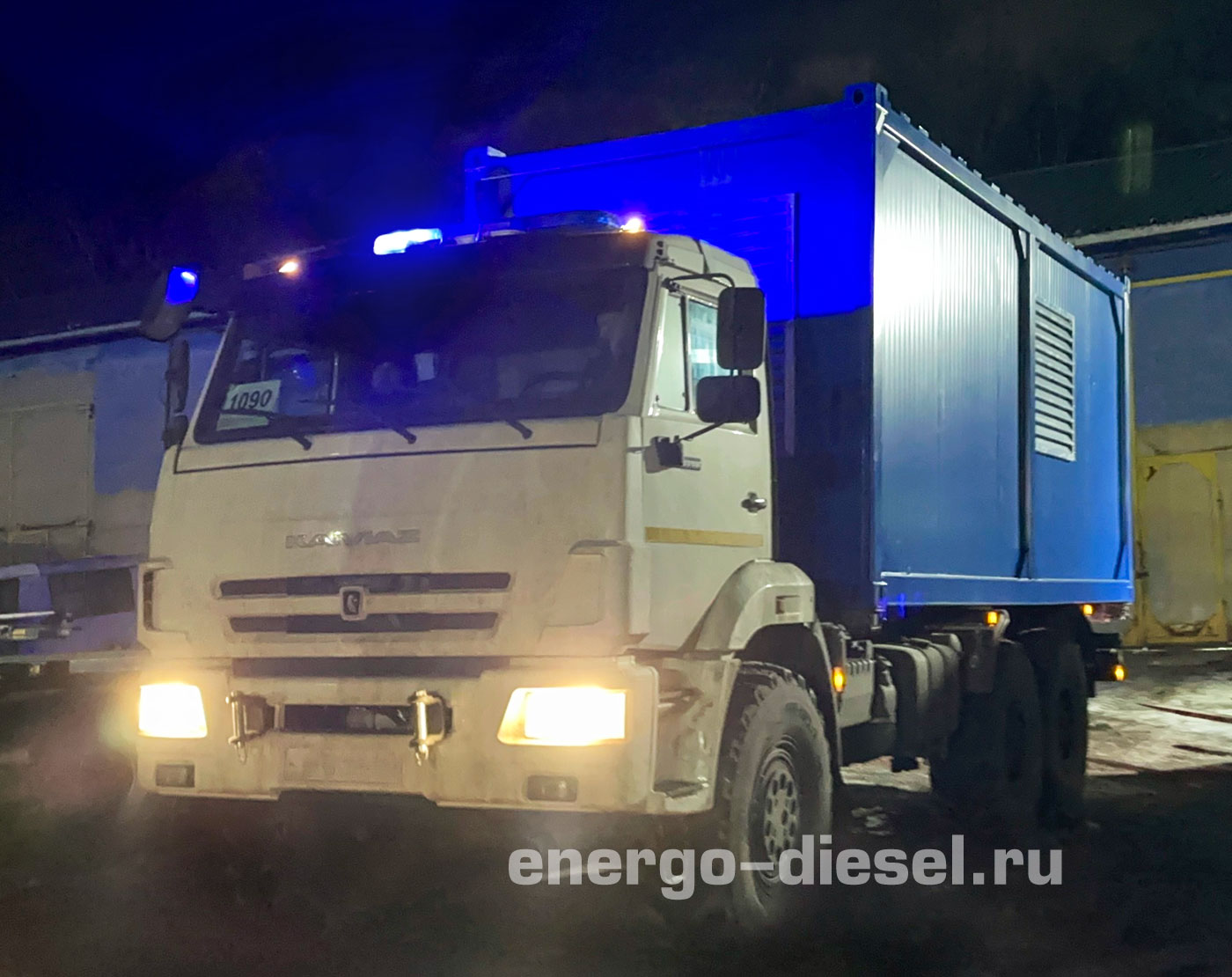

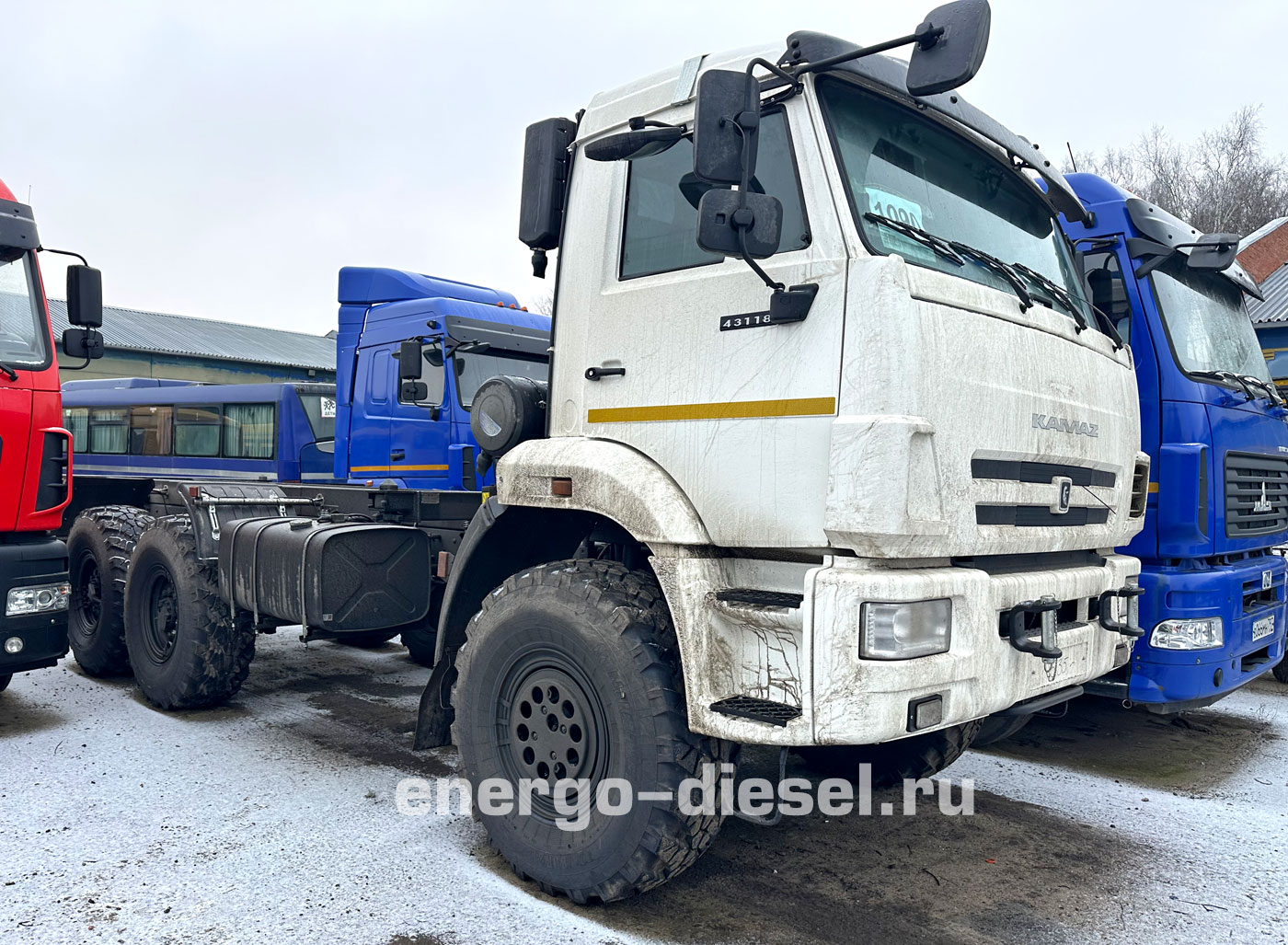

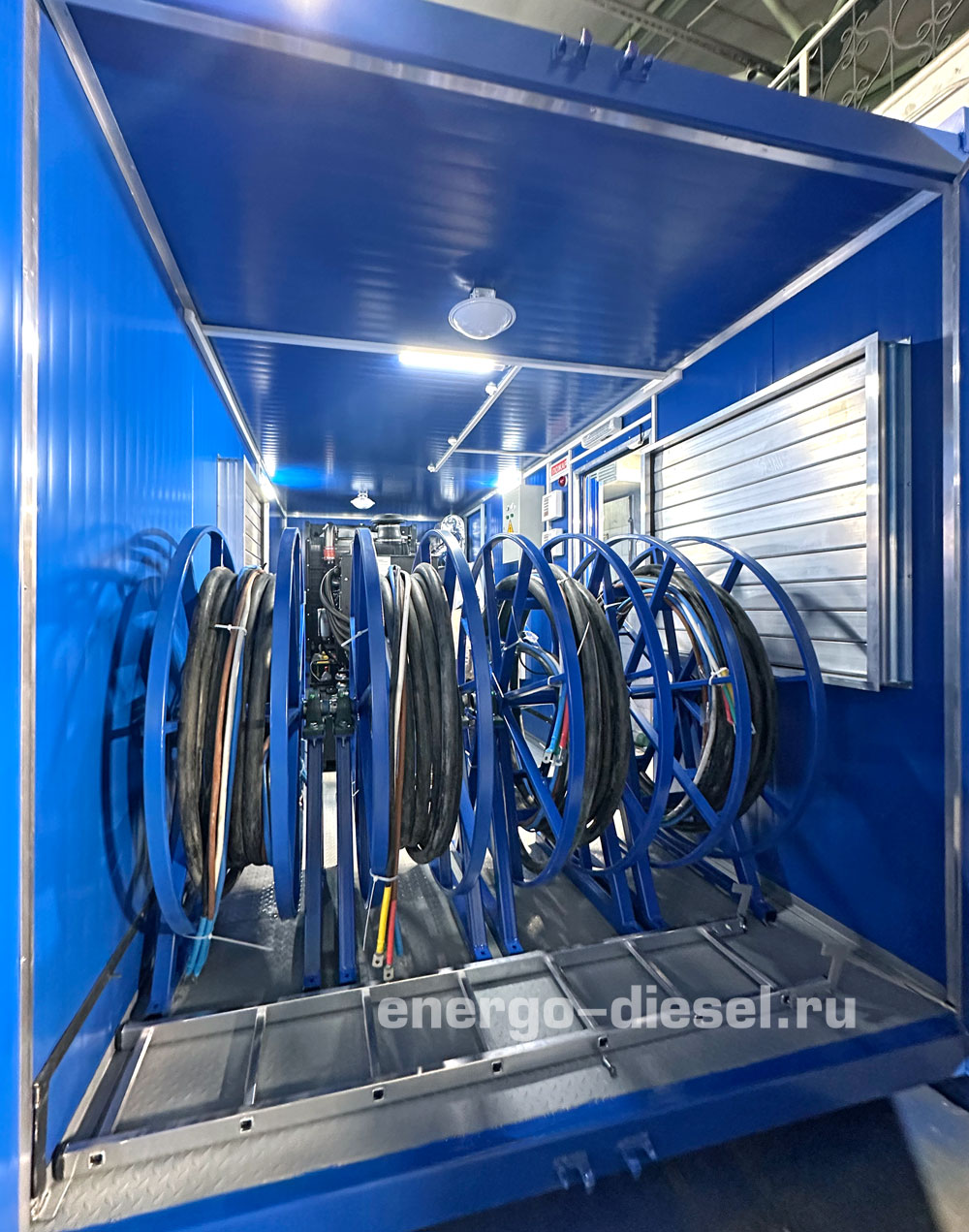

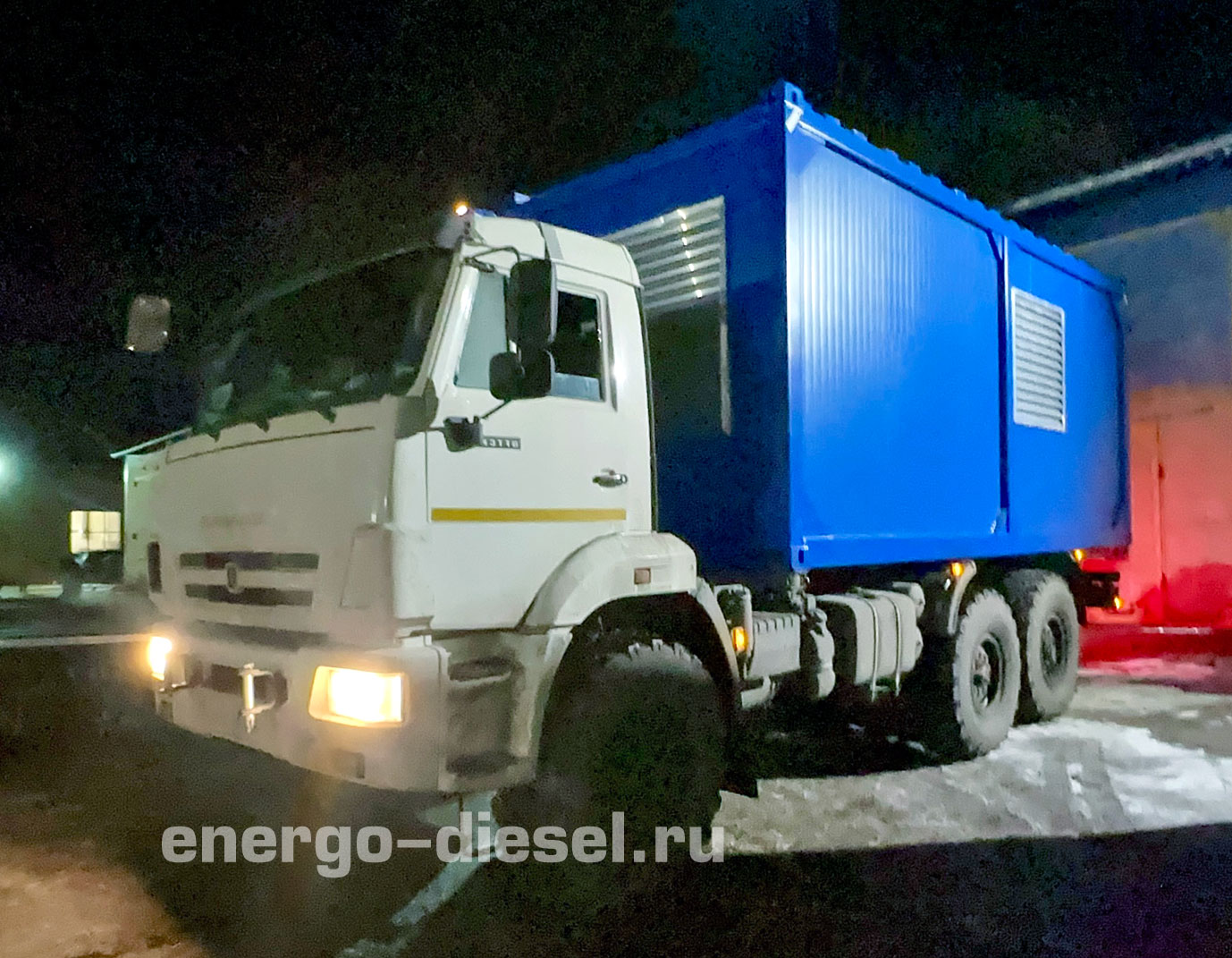

Изготовлен резервный источник снабжения электрической энергией РИСЭ СЭТ на базе двигателя Cummins 400 кВт в блок-контейнере ПБК-6 на шасси контейнеровоза КАМАЗ 43118. ДГУ укомплектована автономным подогревателем ОЖ и дополнительным топливным баком на 300 л. В торцевой части контейнера установлены 4 катушки с кабелем по 20 м, доступ к ним осуществляется сквозь распашные ворота.
Характеристики контейнера
| Конструкция | |
| Вид контейнера | ПБК |
| Габаритные размеры (ДхШхВ) | 6000х2400х2500 мм |
| Каркас |
рама из швеллера лаги из швеллера угловые стойки из швеллера |
| Пол |
днище: листовой металл 1,5 мм настил пола: стальной рифлёный лист 3 мм утеплитель: минеральная вата 100 мм |

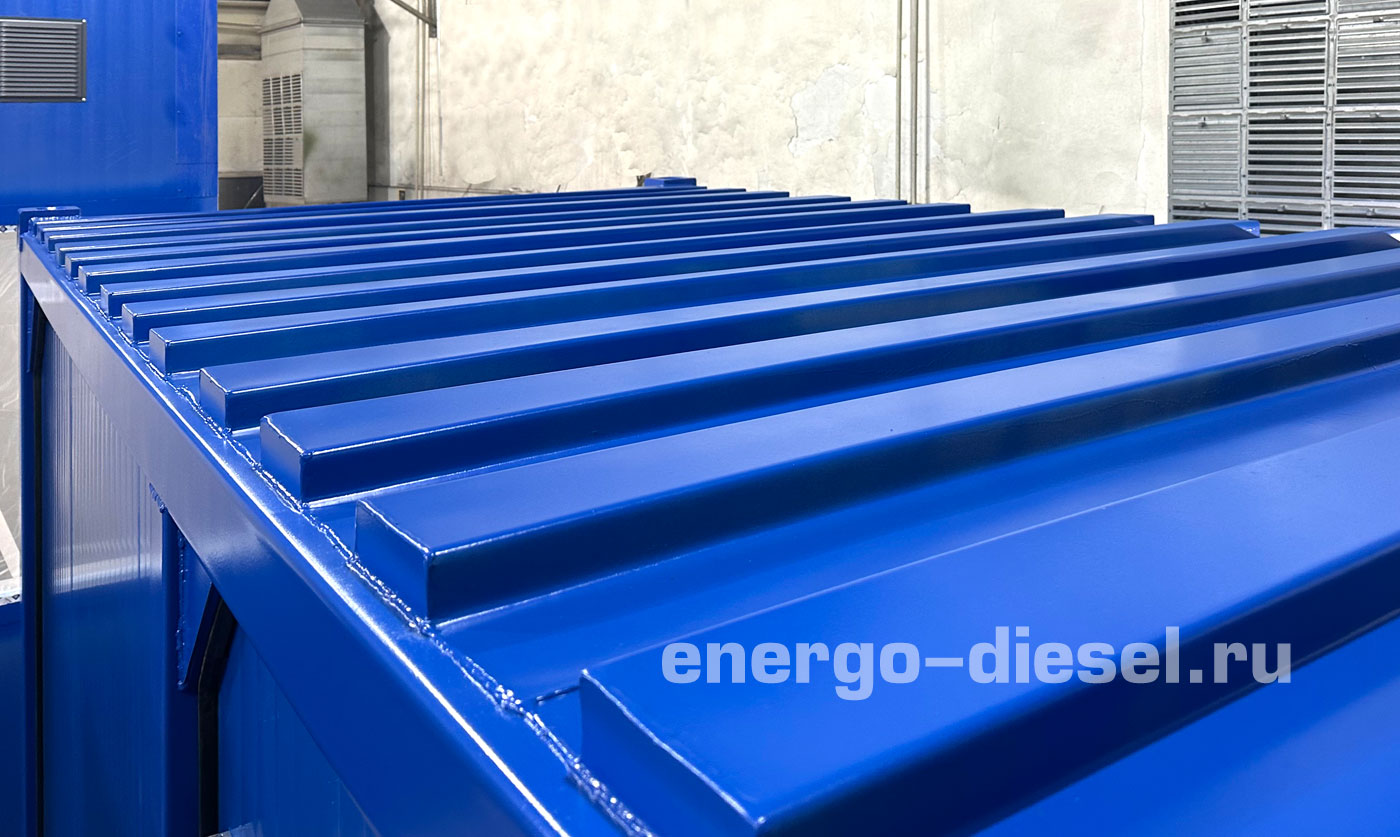

| Крыша |
тип: плоская покрытие: стальной лист 1,5 мм утеплитель: трёхслойная сэндвич-панель 100 мм |
| Стены |
наружная обшивка: трёхслойная сэндвич-панель 50 мм утеплитель: минеральная вата |
| Дверь |
количество дверей: 1 шт. внешняя обшивка: сталь 2 мм внутренняя обшивка: трёхслойная сэндвич-панель 50 мм вход оборудован козырьком |

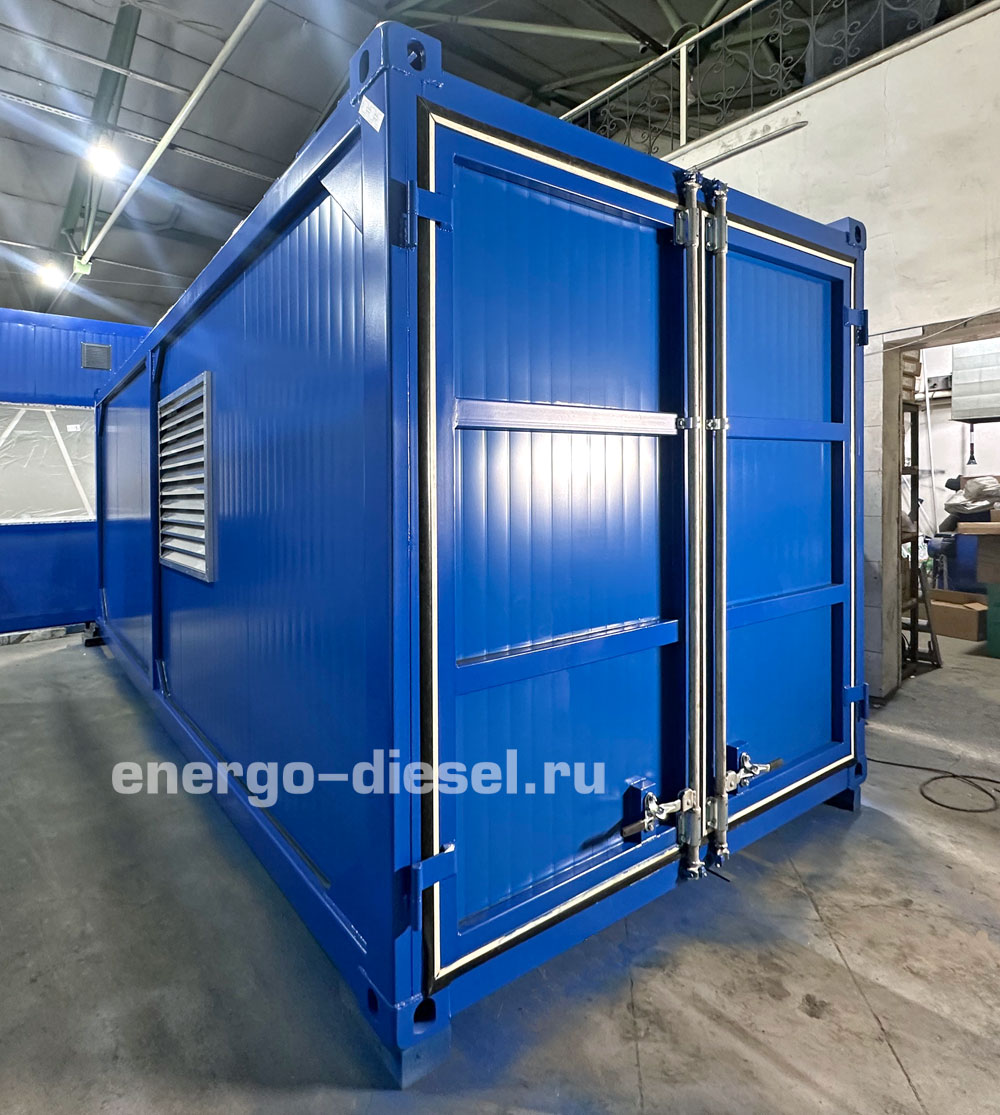

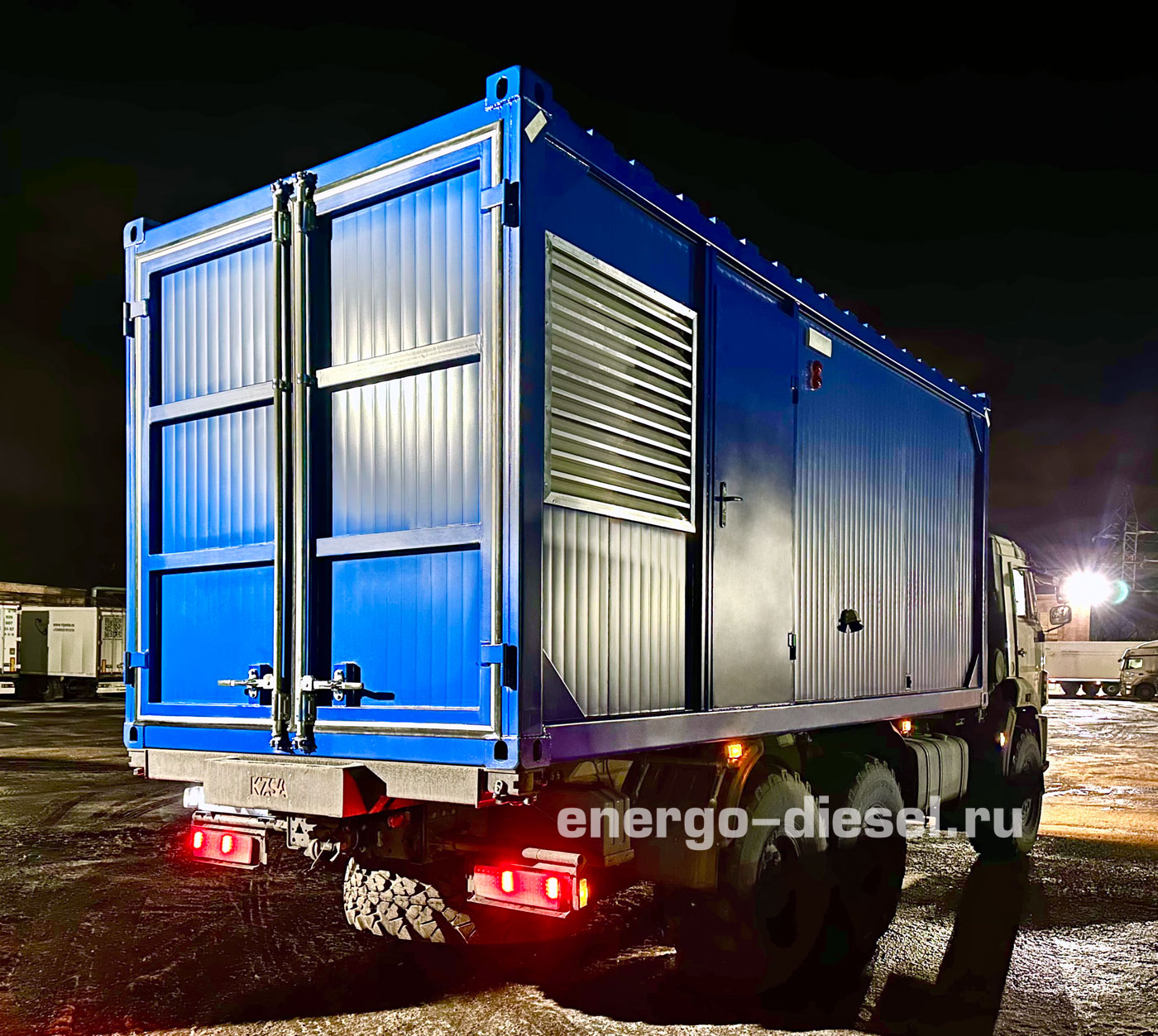

| Технологические ворота |
количество ворот: 1 шт. в торцевой стене |
| Цвет контейнера | синий |
| Электрооборудование | |
| Тип сети | TN-C-S, единая электросеть (бытовая) |
| Подключение | сальниковый ввод 40 мм |
| Электроразводка | наружная, в ПВХ кабель-каналах |
| Щит собственных нужд | есть |
| Розетки, выключатели | есть |
| Заземление | схема заземления – TN-C-S, болт заземления приварен снаружи к корпусу контейнера |
| Освещение |
основное: светодиодный светильник аварийное: аккумуляторный светодиодный светильник |
| Другие характеристики | |

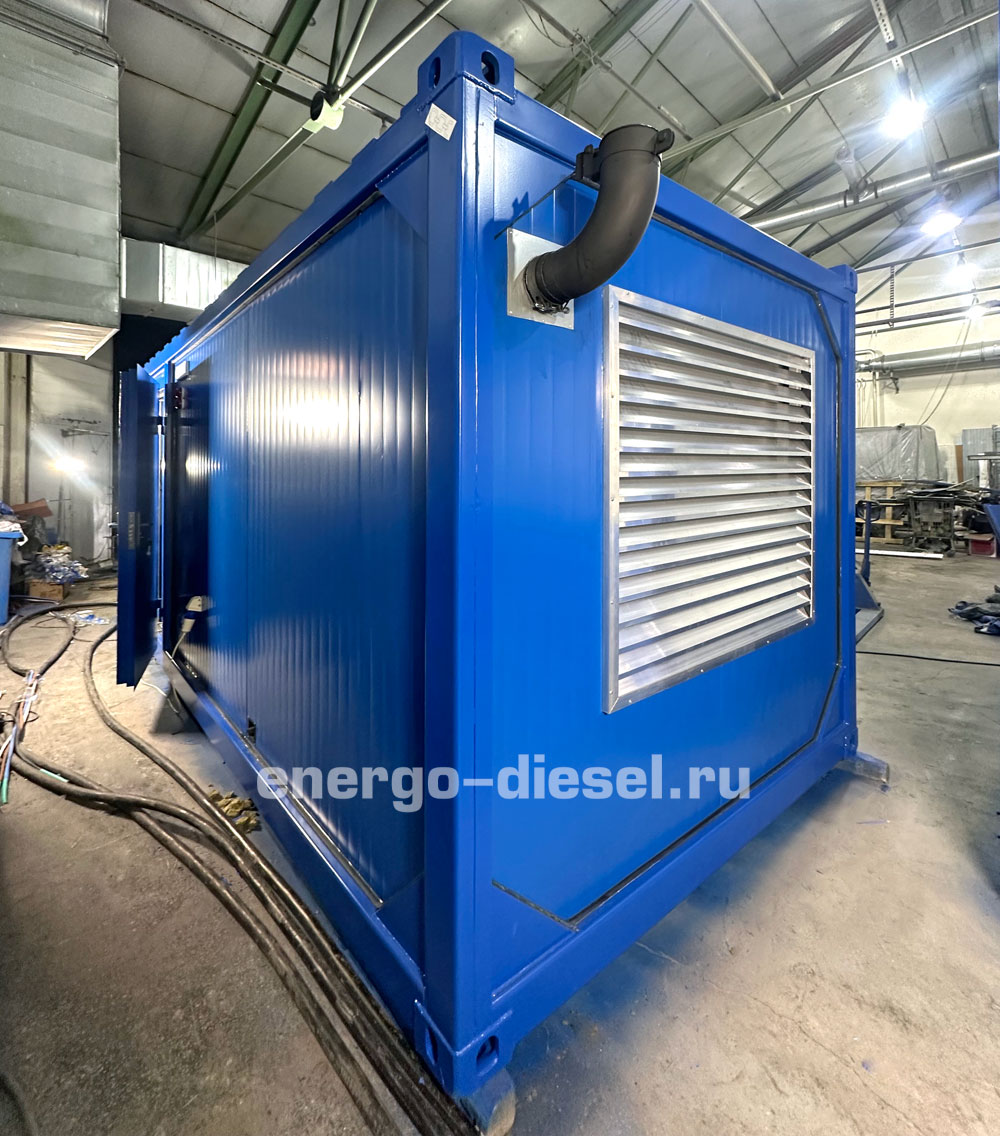

| Вентиляция | приточно-вытяжная: воздушный клапан с электроприводом и антивандальная решетка |
| Охранно-пожарная сигнализация | включено |
| Порошковой огнетушитель | включено |

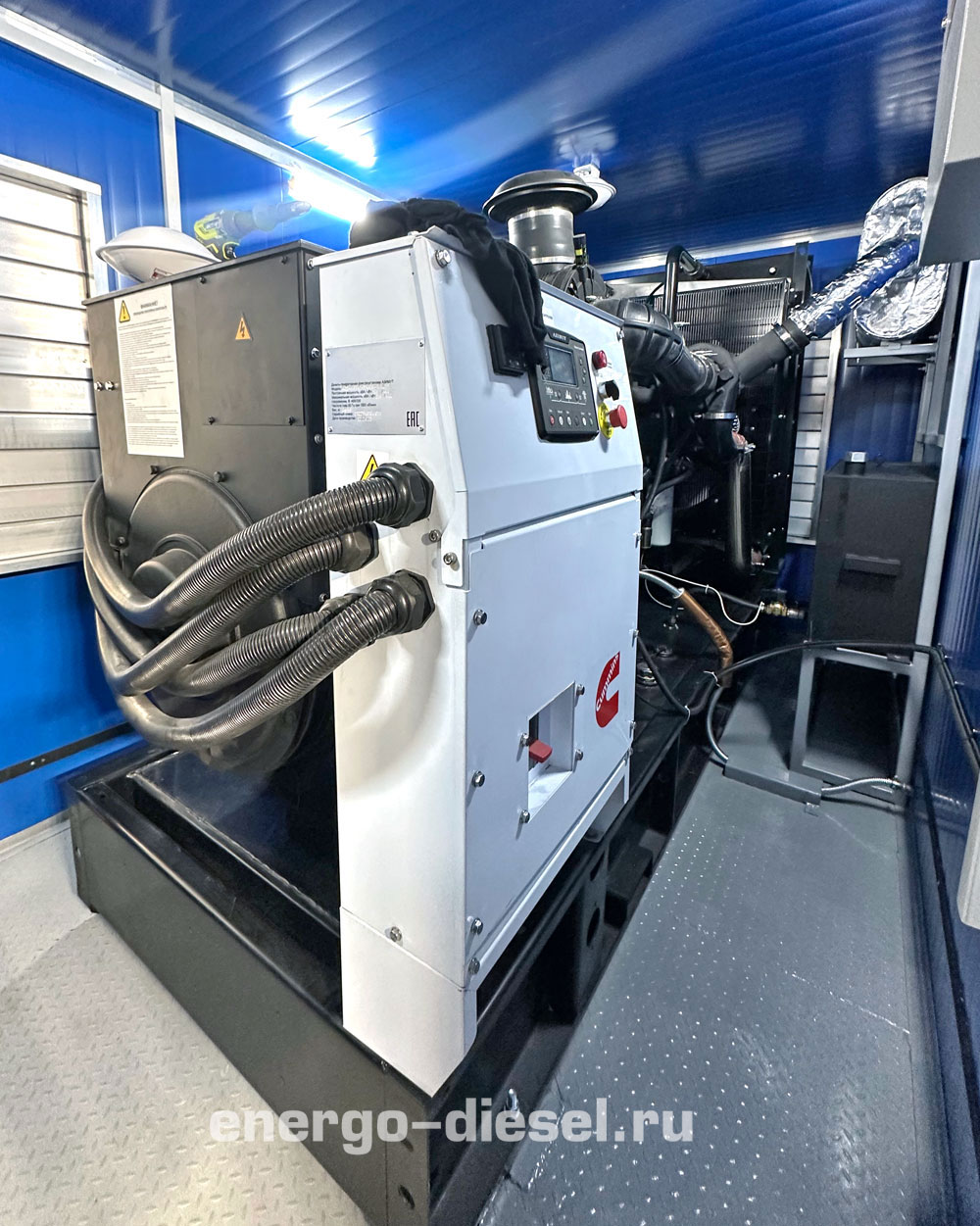

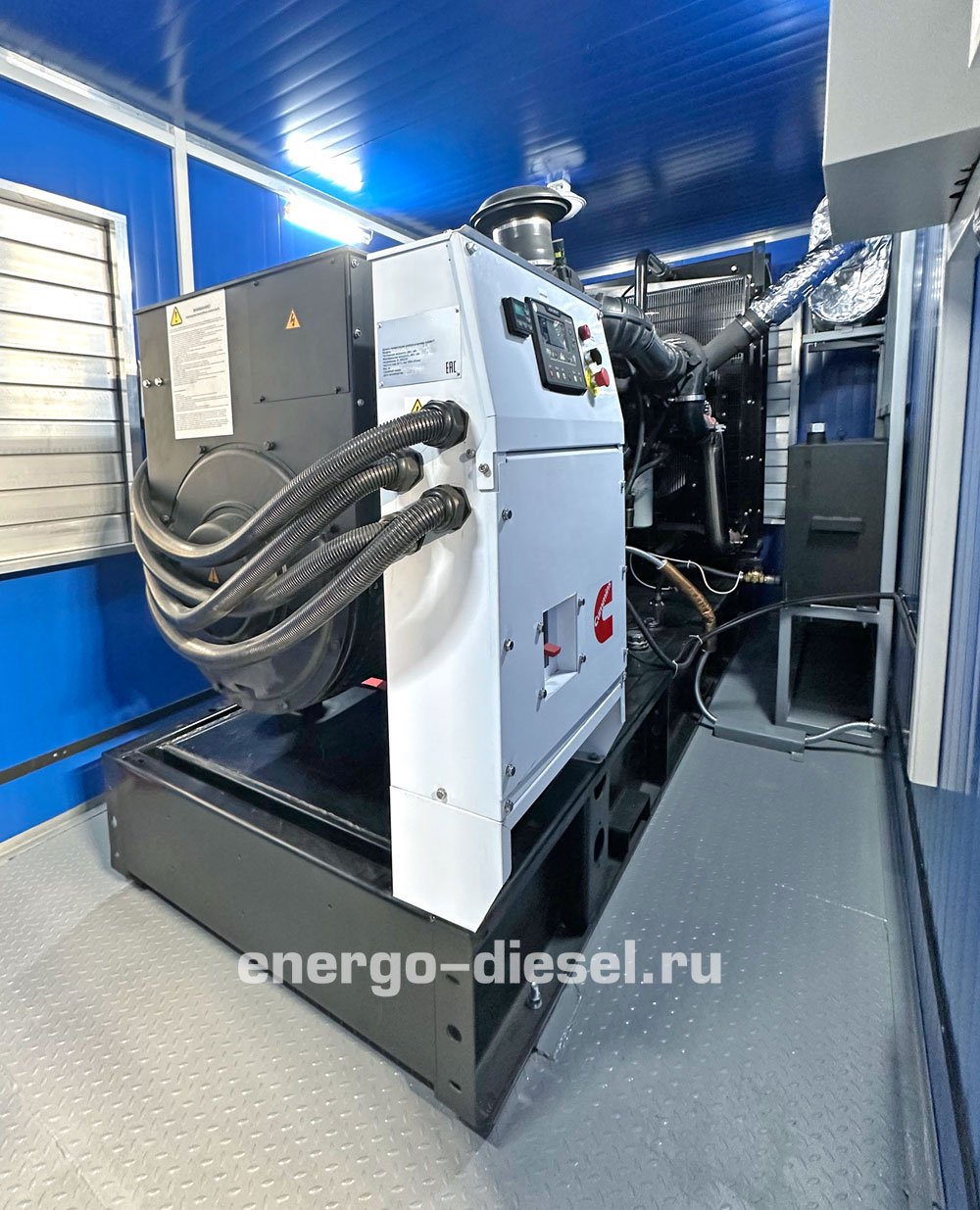

Характеристики ДГУ
| Основные характеристики ДГУ | |
| Модель ДГУ | АД-400-Т400 |
| Номинальная мощность | 400 кВт (500 кВА) |
| Максимальная мощность | 440 кВт (550 кВА) |
| Выходное напряжение | 400/230 В |
| Частота выходного напряжения | 50 Гц |
| Коэффициент мощности, cos φ | 0,8 |
| Емкость штатного топливного бака | 1000 л |
| Емкость дополнительного топливного бака | 300 л |
| Расход топлива при нагрузке 100% | 109 л/ч |
| Расход топлива при нагрузке 75% | 96 л/ч |
| Расход топлива при нагрузке 50% | 78 л/ч |
| Контроллер | HGM6120 |
| Габариты и масса ДГУ | |
| Габариты ДГУ в кожухе (ДхШхВ) | 3500х1258х2050 мм |
| Вес | 3895 кг |
| Двигатель | |
| Производитель | Cummins |
| Модель | KTA19-G3A |
| Номинальная мощность | 448 кВт |
| Максимальная мощность | 504 кВт |
| Рабочий объем двигателя | 18,9 л |
| Количество цилиндров | 6 |
| Расположение цилиндров | рядное |
| Частота вращения двигателя | 1500 об/мин |
| Охлаждение | жидкостное |
| Регулятор оборотов | электронный |
| Объем масляной системы | 50 л |
| Объем системы охлаждения | 92 л |
|
