| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | |
| Производитель | Исток |
| Мощность номинальная, кВт | 25 |
| Мощность, кВт | 27,5 |
| Мощность номинальная, кВА | 31,3 |
| Мощность, кВА | 34,8 |
| Напряжение, В | 230/400 |
| Частота, Гц | 50 |
| Сила тока (номинальная), А | 45,3 |
| Топливный бак, Л | 100 |
| Уровень шума, дБ | 85 |
| Масса, кг. | 677 |
| Габариты, ДхШхВ, мм | 1710х760х1240 |
| Гарантия | 2 года |
| ГЕНЕРАТОР | |
| Модель генератора | YHG25 |
| Тип генератора | Синхронный |
| Класс изоляции | H |
| Коофициент мощности cosФ | 0,8 |
| Количество полюсов | - |
| Возбуждение | - |
| ДВИГАТЕЛЬ | |
| Марка двигателя | Weifang |
| Модель | K4102D |
| Количество цилиндров | 4 |
| Расположение цилиндров | - |
| Тип двигателя | Атмосферный, рядный, 4-тактный |
| Охлаждение | Жидкостное |
| Скорость вращения, об/мин | 1500 |
| Мощность двигателя, кВт | 33 |
| Рабочий объем двигателя, л | 3,92 |
| Диаметр и ход поршня, мм | 102х115 |
| Степень сжатия | 19:1 |
| Система запуска | Электростартер |
| Объем масляной системы | - |
| Объём системы охлаждения, л | 20 |
| Расход топлива при 75% нагрузке, л/ч. | 6 |
| Удельный расход топлива, г/кВт*ч | 258 |
| Рекомендуемое масло | Полусинтетика |
| СИСТЕМА УПРАВЛЕНИЯ | |
| Модель контроллера | ИСТОК-6120 |
| Индикация основных парметров ГУ | - |
| Индикация/останов двигателя по перегреву двигателя | - |
| Индикация/останов двигателя по низкому уровню масла | - |
| Индикация/останов двигателя по превышению частоты оборотов | - |
| Индикация/звуковой сигнал общей аварии | - |
| Индикация ошибки заряда АКБ | - |
| Функция задержки запуска | - |
| Функция задержки останова (для охлаждения двигателя) | - |
| Контроль и индикация напряжения АКБ | - |
| Индикация давления масла | - |
| Индикация моточасов | - |

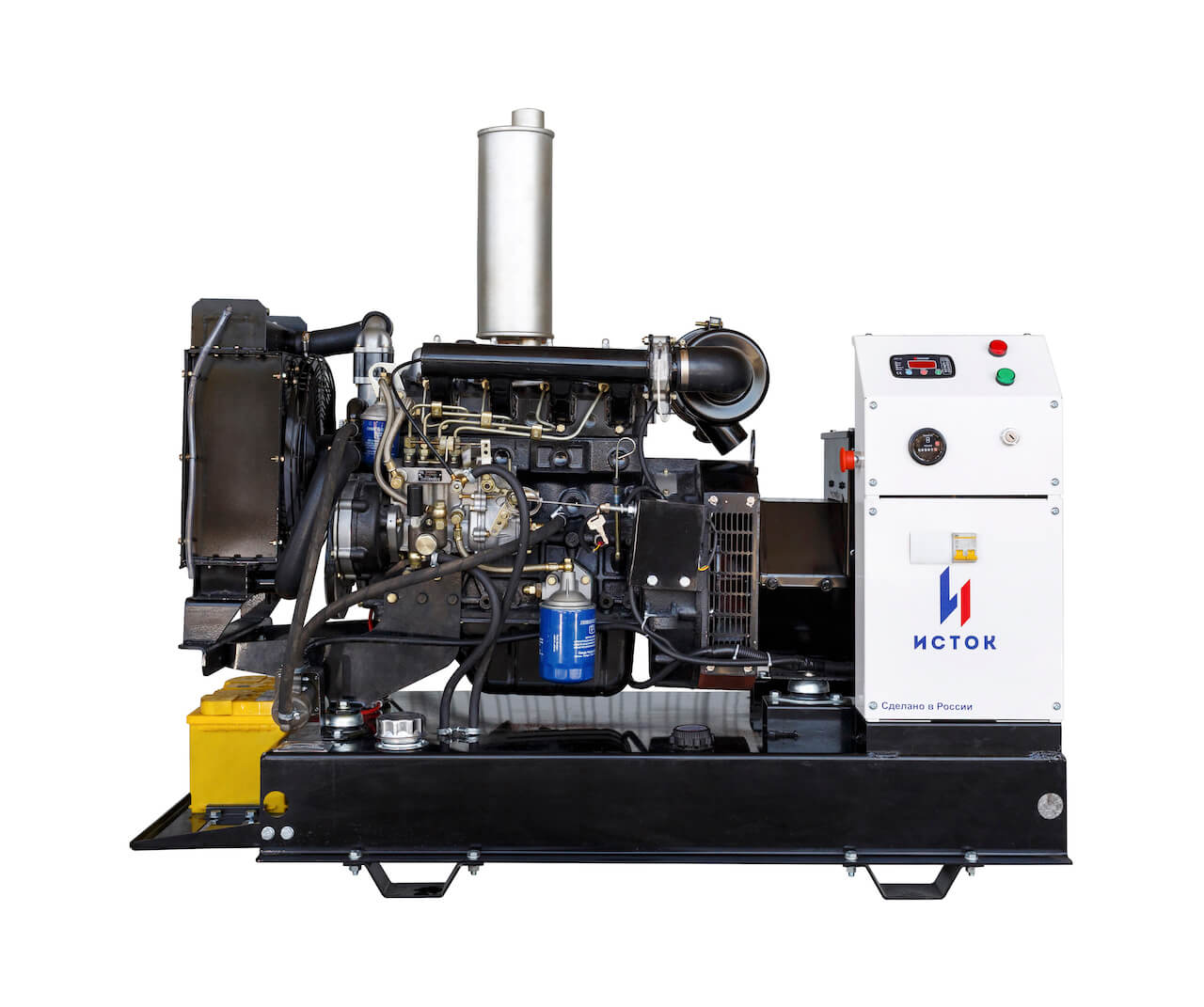

Дизельный генератор Исток АД25С-Т400-РМ25 - это трехфазный дизельный генератор открытого типа (без кожуха) компании "Исток", который предназначен для основного и резервного энергоснабжения.
Генератор имеет 4-цилиндровый дизельный двигатель "Weifang K4102D", номинальная мощность которого составляет 25.0 кВт. Максимальная мощность данной модели составляет 27.5 кВт. Объем топливного бака - 100 л. Расход топлива при 75% нагрузке составляет 6 л/ч. Тип запуска - электростарт. Исполнение - открытое.
Дизельный генератор Исток АД25С-Т400-РМ25 используется для основного и резервного энергоснабжения коттеджей, малых торговых площадей, складов. В качестве основного источника энергии электрогенератор используется для проведения ремонтных работ, питания ручного инструмента, насосов.
Стандартная комплектация предусматривает первую степень автоматизации. Вторая степень автоматизации является дополнительной опцией и устанавливается в качестве дополнительного оборудования. Система управления станцией производит запуск и останову электроагрегата, измеряет текущие параметров двигателя, аварийную останову в случае аварии. Соответствует ГОСТ Р ИСО 8528-4 и ГОСТ Р 51321.1-2000

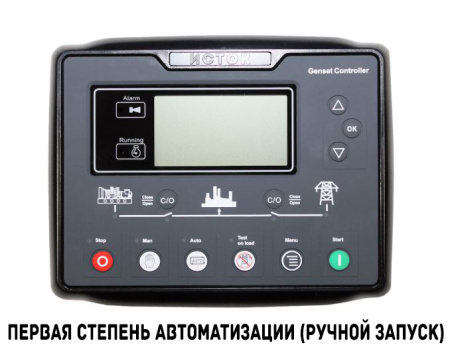

ПЕРВАЯ СТЕПЕНЬ АВТОМАТИЗАЦИИ (РУЧНОЙ ЗАПУСК):
- Система управления реализована на базе цифрового контроллера HGM–ИСТОК™.
Основные функции:
- Автоматическое регулирование частоты вращения двигателя и напряжения;
- Ручное или дистанционное управление пуском и остановом;
- Автоматическое срабатывание аварийно-предупредительной сигнализации и защиты;
- Отображение значений контролируемых параметров на дисплее контроллера.

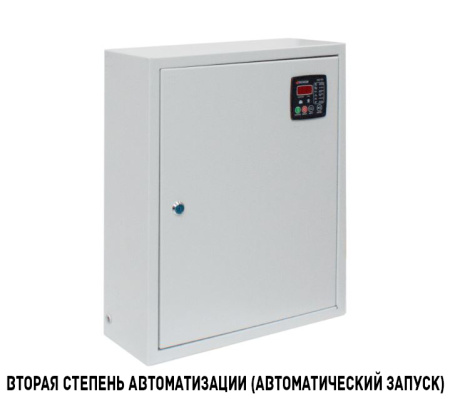

ВТОРАЯ СТЕПЕНЬ АВТОМАТИЗАЦИИ (АВТОМАТИЧЕСКИЙ ЗАПУСК):
- Система управления реализована на базе цифрового контроллера ИСТОК™ HGM – 6120 и дополнительно комплектуется шкафом АВР укомплектованного зарядным устройством.
- Шкаф АВР изготовлен на базе контроллера DKG-171. Также генераторная установка комплектуется электрическим подогревателем двигателя.
Основные функции:
- Автоматический запуск генераторной установки при пропадании основной сети;
- Автоматическое регулирование частоты вращения двигателя и напряжения;
- Автоматическое срабатывание аварийно-предупредительной сигнализации и защиты;
- Отображение значений контролируемых параметров на дисплее;
- Запуск электростанции в автоматическом, удаленном режиме с обеспечением всех необходимых предварительных операций;
- Автоматический ввод устройств в синхронный режим работы посредством систем удаленного управления либо ручным кнопочным запуском;
- Автоматический подогрев двигателя;
- Автоматический останов.
ВАРИАНТЫ ИСПОЛНЕНИЯ:
- ОТКРЫТЫЙ. Дизельные генераторы в открытом исполнении используются в закрытых помещениях с достаточной циркуляцией воздуха. Генераторные установки открытого типа используют как резерв капитальных зданий, производств, ферм, где отключения сети происходят не часто, но грозят неприятностями. Установка ДЭС в открытом исполнении возможна только в помещениях, оснащенных приточной и вытяжной вентиляцией.

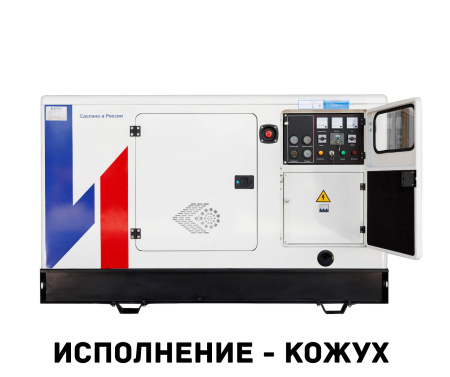

- КОЖУХ. Дизельная электростанция в кожухе – оптимальное решение в условиях отсутствия специального помещения для генератора – кожух обеспечивает необходимый температурный режим, защищает ДГУ от воздействия внешней среды, снижает уровень шума до 44 дБ. Генераторы в кожухе могут эксплуатироваться как в помещении, так и на улице.
- КОНТЕЙНЕР. ДГУ в контейнерном исполнении - автономные системы электроснабжения, предназначенные для эксплуатации в диапазоне температур от -50°С до +50°С при отсутствии электрических сетей, либо для резервно-аварийного энергоснабжения потребителей. Дизель генератор в контейнере надежно защищен от неблагоприятных погодных условий, что гарантирует длительный срок службы электростанции. ДГУ в контейнере используются на промышленных объектах, в медицинских учреждениях, на сельско-хозяйственных объектах, в труднодоступных районах удаленных от энергосетей. Высокие антивандальные свойства гарантирует сохранность оборудования при перевозке и эксплуатации. Стандартная комплектация контейнера включает в себя все необходимое оборудование для нормального функционирования агрегата. Кроме того, возможна установка дополнительного оборудования, необходимого для решения задач наших клиентов.

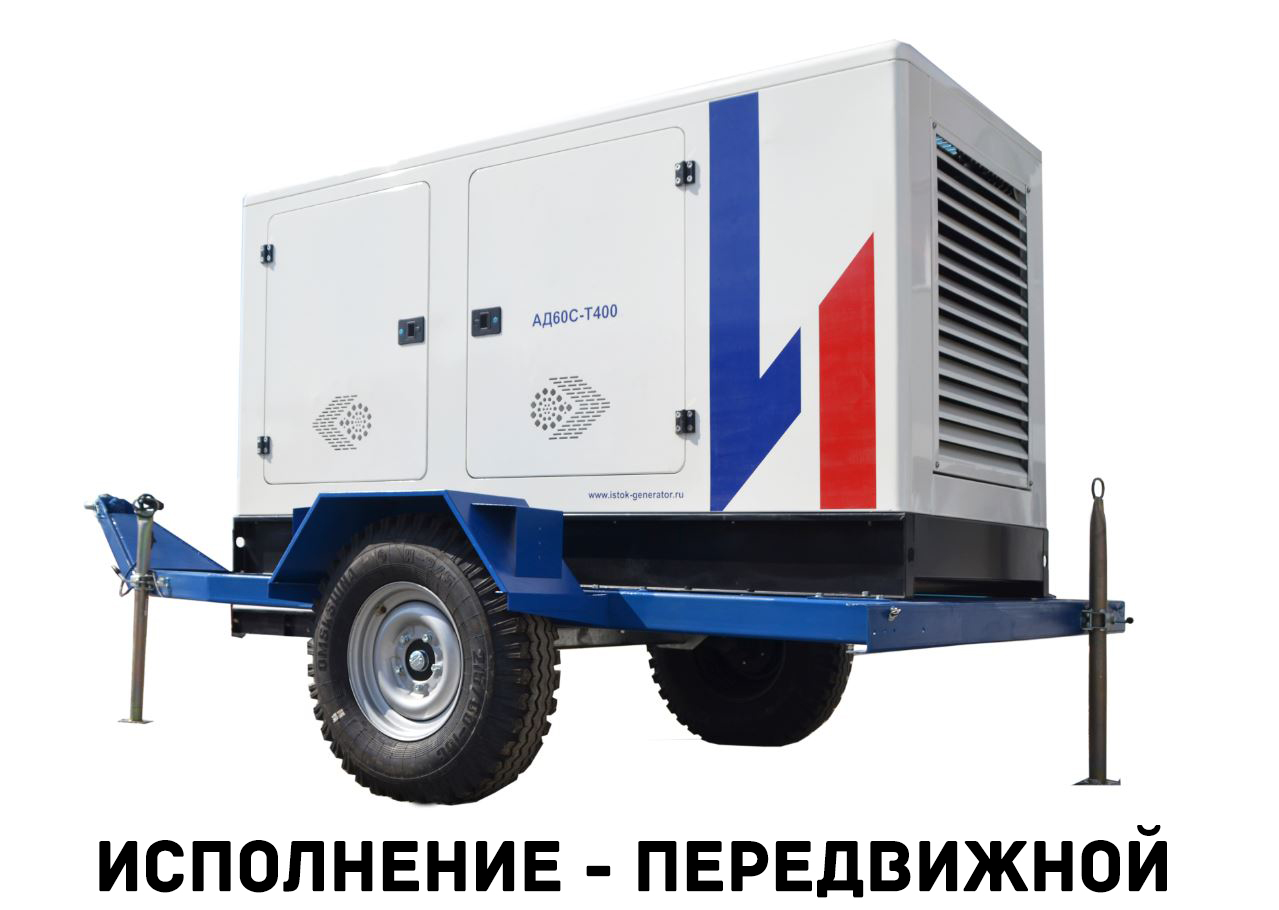

- ПЕРЕДВИЖНОЙ. Установка электростанции на шасси – оптимальный вариант, если одним из условий эксплуатации является частое перемещение агрегата. Обычно, передвижные станции используются при выполнении оперативных аварийно-ремонтных работ. ДГУ можно установить на автомобильные или тракторные шасси, в зависимости от потребностей передвижения. Автомобильные шасси регистрируются в органах ГИБДД, а прицепы тракторного типа - в Ростехнадзоре. На шасси, как правило, размещаются дизельные генераторы в кожухах, или контейнерном исполнении. Можно подобрать прицепы под абсолютно разные задачи и потребности, начиная от небольших одноосных грузоподъемностью от 300 кг., до многоосных шасси с тормозной систмой и грузоподъемностью до 16 тонн.
| Дизельные электростанции в открытом исполнении в стандартной комплектации включают в себя следующие элементы: |
| — дизельный двигатель радиаторного охлаждения; |
| — синхронный бесщеточный генератор; |
| — панель управления электростанцией с контроллером; |
| — аккумуляторные батареи; |
| — стальная рама с интегрированным топливным баком. |
| Дизельные электростанции в кожухе оснащены: |
| — системой вентиляции в виде стационарных металлических жалюзийных решеток; |
| — системой газовыхлопа; |
| — дверцами с замком и проемами, которые обеспечивают доступ к узлам электростанции для ее обслуживания; |
| — крепежными элементами для удобства перемещения ДГУ; |
| — цифровым контроллером управления ДГУ. |
