Общие характеристики
| Мощность номинальная, кВт | 400 |
| Мощность номинальная, кВА | 500 |
| Мощность максимальная, кВт | 440 |
| Мощность максимальная, кВА | 550 |
| Коэффициент мощности | 0.8 |
| Напряжение (В) | 400/230 |
| Количество фаз | 3 |
| Частота, Гц | 50 |
| Номинальный ток (А) | 720 |
| Объём системы охлаждения (л) | 150 |
| Объём топливного бака (л) | 800 |
| Расход топлива при 50% мощности л/ч | 55.6 |
| Расход топлива при 75% мощности л/ч | 81.6 |
| Расход топлива при 100% мощности л/ч | 108.1 |
| Автономная работа на 75% нагрузки без дозаправ (ч) | 9 |
| Система аварийной остановки | да |
| Датчик уровня топлива | да |
| Исполнение | Открытое |
| Глушитель | промышленный |
| Габариты радиатора (раст. от пола, В, Ш, мм) | 450, 1200х1200 |
| Габаритные размеры (Д;Ш;В; мм) | 3630x1600x1980 |
| Ресурс работы до кап. ремонта (ч) | 15000 |
| Производитель двигателя | ЯМЗ |
| Двигатель | ЯМЗ- 8503.10 |
| Мощность двигателя максимальная, кВт | 517 |
| Количество цилиндров | 12 |
| Расположение цилиндров | V-образное |
| Рабочий объём двигателя (л) | 25.86 |
| Система впуска воздуха | с турбонаддувом |
| Регулятор оборотов | механический |
| Рекомендуемый тип масла | 15W-40 |
| Емкость масляной системы (л) | 75 |
| Мощность генератора, кВт | 400 |
| КПД генератора, % | 94,9 |
| Точность регулировки напряжения (± %) | ± 1% |
| Язык интерфейса контроллера | русский |
| Масса, кг | 4425 |
| Высота рамы (мм) | 180 |
| Гарантия, срок (мес) | 24 месяца/1000 моточасов |
Двигатель ЯМЗ-8503.10
| Мощность номинальная, кВт | 470 |
| Мощность максимальная, кВт | 517 |
| Количество цилиндров | 12 |
| Расположение цилиндров | V-образное |
| Тактность двигателя | 4 |
| Система охлаждения | жидкостная |
| Система впуска воздуха | с турбонаддувом |
| Частота вращения коленвала (об/мин) | 1900 |
| Диаметр цилиндра (мм) | 140 |
| Ход поршня (мм) | 140 |
| Степень сжатия в цилиндрах | 15.2:1 |
| Регулятор оборотов | механический |
| Удельный расход топлива (г/кВт*ч) | 211 |
| Тип топливного фильтра | фильтроэлемент |
| Рекомендуемый тип масла | 15W-40 |
| Тип масляного фильтра | фильтроэлемент |
| Удельный расход масла (г/кВт*ч) | 0.3 |
| Ёмкость масляной системы (л) | 75 |
| Вентилятор, Ø (мм), тип | осевой |
| Масса, кг | 2080 |
| Габаритные размеры (Д;Ш;В; мм) | 1915x1230x1166 |
| Гарантия, срок (мес) | 24 месяца/1000 моточасов |
Контроллер Lovato RGK800
| Язык интерфейса контроллера | русский |
| Интерфейс RS-232 | опция |
| Интерфейс RS-485 (ModBUS RTU) | да |
| Интерфейс USB | опция |
| Интерфейс CAN (J.1939) | да |
| Интерфейс Ethernet | опция |
| Выбор режима измерения | да |
| Класс защиты | IP65 |
| Частота, Гц | 50 / 60 / 400 |
| Потребляемая мощность, Вт | 4,8 |
| Напряжение (В) | 7 - 33 |
| Функция задержки запуска | да |
| Диап. вх. напр. пер. тока для 3-фаз 4-провод (В) | 30 - 600 |
| Сигнал тревоги - неудачный запуск ДГУ | да |
| Сигнал/останов ДГУ от датчика темп ОЖ | да |
| Сигнал/останов ДГУ от датчика давл масла | да |
| Сигнал/останов ДГУ от датчика оборотов двиг | да |
| Звуковой сигнал общей аварии | да |
| Сигнал тревоги - общее предупреждение | да |
| Сигнал тревоги - показатель низкого уровня топлива | да |
| Сигнал тревоги/останов ДГУ - Общая неисправность | да |
| Контроль напряжения АКБ | да |
| Контроль напряжения зарядного генератора | да |
| Индикация силы тока | да |
| Индикация числа оборотов двигателя | да |
| Частотомер | да |
| Счетчик часов наработки | да |
| Индикация давления масла | да |
| Индикация напряжения аккумулятора (В) | да |
| Индикация активной мощности по 3ф. (кВт) | да |
| Индикация мощности (кВт) | да |
| Индикация суммарной активной мощности (кВт) | да |
| Индикация суммарной реактивной мощности (кВАр) | да |
| Счётчик выработанной электроэнергии (кВт/ч) | да |
| Индикация последовательности чередования фаз | да |
| Индикация уровня топлива в баке | да |
| Журнал событий | да |
| Останов по низкому напряжению | да |
| Комплектация | упаковка, крепёж, паспорт, контроллер |
| Гарантия, срок (мес) | 12 |
| Масса, кг | 1 |

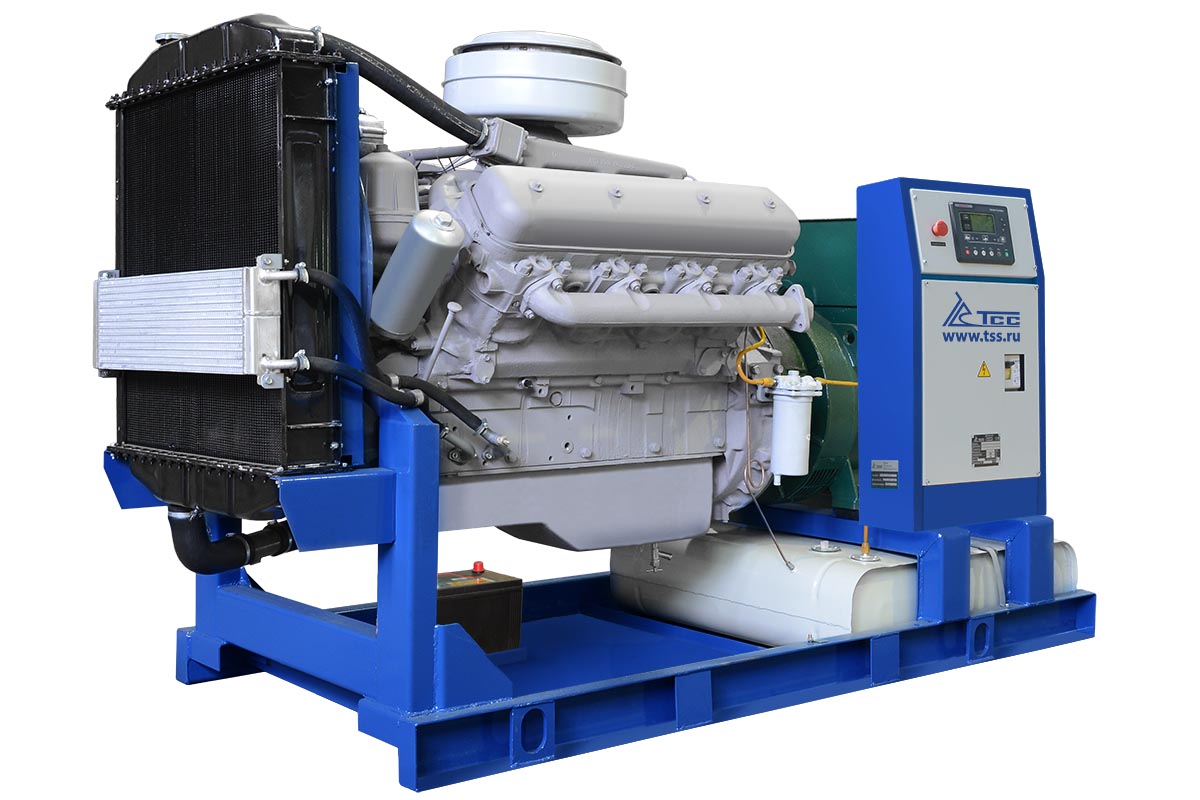

Дизель генератор 400 кВт с двигателем ЯМЗ ТСС Славянка TYz 550LZ спроектирован для производства трёхфазного электрического тока с частотой 50 Гц и напряжением 400 В. Эта модель производится серийно на заводе ГК ТСС в подмосковной Ивантеевке и сертифицирована для эксплуатации на территории России и стран Евразийского союза.
Генератор дизельный 400 кВт с ЯМЗ линейки ТСС Славянка разработана для применения в качестве резервного или автономного источника электроснабжения объектов общего назначения, нуждающихся в сопоставимой электрической мощности. Постоянными заказчиками ДЭС на основе двигателей ЯМЗ являются такие структуры как МЧС, МВД, крупнейшие предприятия ТЭК, АПК и других отраслей.
Дизельный генератор доступен к заказу в следующих модификациях:
— АД-400С-Т400-1РМ2, АД-400С-Т400-1РКМ2, АД-400С-Т400-1РПМ2, АД-400С-Т400-1РНМ2;— АД-400С-Т400-2РМ2, АД-400С-Т400-2РКМ2, АД-400С-Т400-2РПМ2, АД-400С-Т400-2РНМ2;
— АД-400С-Т400-3РМ2, АД-400С-Т400-3РКМ2, АД-400С-Т400-3РПМ2, АД-400С-Т400-3РНМ2.
Двигатель ЯМЗ-8503.10
Двигатели ЯМЗ разрабатываются и производятся на мощностях крупнейшего отечественного предприятия – Ярославского моторного завода (ЯМЗ), имеющего в своём активе уже более сотни лет истории. Предприятие обладает не только собственной школой проектирования и серийного производства современных дизельных двигателей, но и четырьмя производственными площадками, оборудованными в соответствии с технологиями 21 века.
Двигатели, применяемые в ДЭС, разработаны специалистами ЯМЗ с учётом особенностей эксплуатации и режимов, присущих эксплуатации генераторных установок при всём диапазоне нагрузок, а также, с учётом типовых вариантов применения (резервный/автономный/смешанный). Высокая степень унификации с двигателями, применяемыми в другом оборудовании (транспорт, аграрная техника и др.) способствует широкой географической доступности сервисного обслуживания, запасных частей и расходных материалов.
Синхронный генератор Linz
Данная дизель-генераторная установка ТСС Славянка оснащена надёжным синхронным генератором Linz Pro22S B/4, который непосредственно отвечает за выработку трёхфазного переменного электрического тока с напряжением 400 В и частотой 50 Гц. Молодая итальянская компания LinzElectric основана в 2002 году, в качестве части крупного европейского производителя электрооборудования, компании PedrolloS.p.a.
Собственные технологические ресурсы и возможности позволяют компании осуществлять производство полного цикла, от корпусов и намотки обмоток до сборки и тестирования конечной продукции. Фундаментом быстрого роста и высокого качества синхронных генераторов Linz послужило то, что основной продукцией PedrolloS.p.a являются электронасосы, имеющие ряд схожих деталей с генераторами.
Синхронный генератор Linz имеет следующие важные характеристики: система возбуждения обмоток – SHUNT; класс защиты обмоток генератора – IP23; степень изоляции – H.
Контроллер панели управления ТСС Славянка
Стандартная комплектация данной дизельной электростанции ТСС Славянка включает в себя контроллер Lovato, который обеспечивает оптимальное раскрытие потенциала двигателя и генератора для выработки электроэнергии во всех режимах эксплуатации. Lovato Electric – итальянская компания, один из мировых лидеров в области разработки и производства систем управления промышленным электротехническим оборудованием.
Базовый функционал контроллера Ловато позволяет осуществлять мониторинг основных показателей дизельной электростанции и управлять её функционалом на 100%.
