Общие характеристики
| Серия | ТСС Славянка |
| Мощность номинальная, кВт | 100 |
| Мощность номинальная, кВА | 125 |
| Мощность максимальная, кВт | 110 |
| Мощность максимальная, кВА | 138 |
| Коэффициент мощности | 0.8 |
| Напряжение (В) | 400/230 |
| Количество фаз | 3 |
| Частота, Гц | 50 |
| Номинальный ток (А) | 180 |
| Объём системы охлаждения (л) | 51 |
| Объём топливного бака (л) | 395 |
| Расход топлива при 50% мощности л/ч | 15.2 |
| Расход топлива при 75% мощности л/ч | 21.7 |
| Расход топлива при 100% мощности л/ч | 28.7 |
| Автономная работа на 75% нагрузки без дозаправ (ч) | 17 |
| Степень автоматизации | 1 (ручной запуск) |
| Система аварийной остановки | да |
| Датчик уровня топлива | да |
| Установленный аккумулятор Ah/V | 2*90/12 |
| Исполнение | Открытое |
| Уровень шума (dB/7м) | 92 |
| Глушитель | промышленный |
| Габариты радиатора (раст. от пола, В, Ш, мм) | 800х800 |
| Габаритные размеры (Д;Ш;В; мм) | 2400х1140х1540 |
| Производитель двигателя | ММЗ |
| Двигатель | ММЗ Д-266.4-38 |
| Мощность двигателя максимальная, кВт | 127 |
| Количество цилиндров | 6 |
| Расположение цилиндров | рядное |
| Рабочий объём двигателя (л) | 7.12 |
| Система впуска воздуха | с турбонаддувом |
| Регулятор оборотов | механический |
| Рекомендуемый тип масла | 15W-40 |
| Емкость масляной системы (л) | 18 |
| Мощность генератора, кВт | 100 |
| Система возбуждения | SHUNT |
| КПД генератора, % | 94 |
| Шаг обмотки | 2/3 |
| Количество опорных подшипников | 1 |
| Класс защиты обмотки | IP21 (IP23) |
| Степень изоляции | H |
| Точность регулировки напряжения (± %) | ± 1% |
| Регулятор напряжения | SX460 |
| Язык интерфейса контроллера | русский |
| Масса, кг | 1620 |
| Высота рамы (мм) | 250 |
| Гарантия, срок (мес) | 24 месяца/1000 моточасов |
Двигатель ММЗ Д-266.4-38
| Мощность номинальная, кВт | 123 |
| Мощность максимальная, кВт | 127 |
| Количество цилиндров | 6 |
| Расположение цилиндров | рядное |
| Тактность двигателя | 4 |
| Система охлаждения | жидкостная |
| Система впуска воздуха | с турбонаддувом |
| Тип воздушного фильтра | фильтроэлемент |
| Частота вращения коленвала (об/мин) | 1500 |
| Диаметр цилиндра (мм) | 110 |
| Ход поршня (мм) | 125 |
| Степень сжатия в цилиндрах | 17:1 |
| Регулятор оборотов | механический |
| Удельный расход топлива (г/кВт*ч) | 208 |
| Тип топливного фильтра | одноразовый фильтр |
| Рекомендуемый тип масла | 15W-40 |
| Тип масляного фильтра | фильтроэлемент |
| Удельный расход масла (г/кВт*ч) | 0.9 |
| Ёмкость масляной системы (л) | 18 |
| Вентилятор, Ø (мм), тип | осевой |
| Масса, кг | 720 |
| Ресурс работы до кап. ремонта (ч) | 8000 |
| Габаритные размеры (Д;Ш;В; мм) | 1283х705х1119 |
| Габаритные размеры упаковки (Д;Ш;В; мм) | 1380х710х1340 |
| Гарантия, срок (мес) | 24 месяца/1000 моточасов |
| SAE (маховик / картер маховика) | SAE 3/11,5 |
Генератор TSS-SA-100(B) SAE 3/11,5 (М1,2)
| Постоянная мощность (кВт) | 100 |
| Тип генератора | бесщёточный, синхронный |
| Система возбуждения | SHUNT |
| Напряжение (В) | 400/230 |
| Номинальный ток (А) | 180 |
| Частота вращения, об/мин | 1500 |
| Частота, Гц | 50 |
| Количество фаз | 3 |
| Шаг обмотки | 2/3 |
| Количество опорных подшипников | 1 |
| Класс защиты обмотки | IP23 |
| Степень изоляции | H |
| Регулятор напряжения | SX460 |
| Масса, кг | 435 |
| Габаритные размеры (Д;Ш;В; мм) | 750х554х813 |
Контроллер Lovato RGK600
| Язык интерфейса контроллера | русский |
| Выбор режима измерения | да |
| Класс защиты | IP54 |
| Частота, Гц | 50 / 60 |
| Потребляемая мощность, Вт | 1,1 |
| Напряжение (В) | 7 - 33 |
| Функция задержки запуска | да |
| Диап. вх. напр. пер. тока для 3-фаз 4-провод (В) | 100 - 480 |
| Количество подключаемых датчиков | 11 |
| Сигнал тревоги - неудачный запуск ДГУ | да |
| Сигнал/останов ДГУ от датчика темп ОЖ | да |
| Сигнал/останов ДГУ от датчика давл масла | да |
| Сигнал/останов ДГУ от датчика оборотов двиг | да |
| Звуковой сигнал общей аварии | да |
| Сигнал тревоги - общее предупреждение | да |
| Сигнал тревоги - показатель низкого уровня топлива | да |
| Сигнал тревоги/останов ДГУ - Общая неисправность | да |
| Контроль напряжения АКБ | да |
| Индикация силы тока | да |
| Индикация числа оборотов двигателя | да |
| Частотомер | да |
| Счетчик часов наработки | да |
| Индикация давления масла | да |
| Индикация напряжения аккумулятора (В) | да |
| Индикация активной мощности по 3ф. (кВт) | да |
| Индикация мощности (кВт) | да |
| Индикация суммарной активной мощности (кВт) | да |
| Индикация суммарной реактивной мощности (кВАр) | да |
| Счётчик выработанной электроэнергии (кВт/ч) | да |
| Индикация уровня топлива в баке | да |
| Журнал событий | да |
| Останов по низкому напряжению | да |
| Комплектация | упаковка, крепёж, паспорт, контроллер |
| Габаритные размеры (Д;Ш;В; мм) | 144 х 144 х 53.3 |
| Гарантия, срок (мес) | 12 |
| Масса, кг | 0.6 |

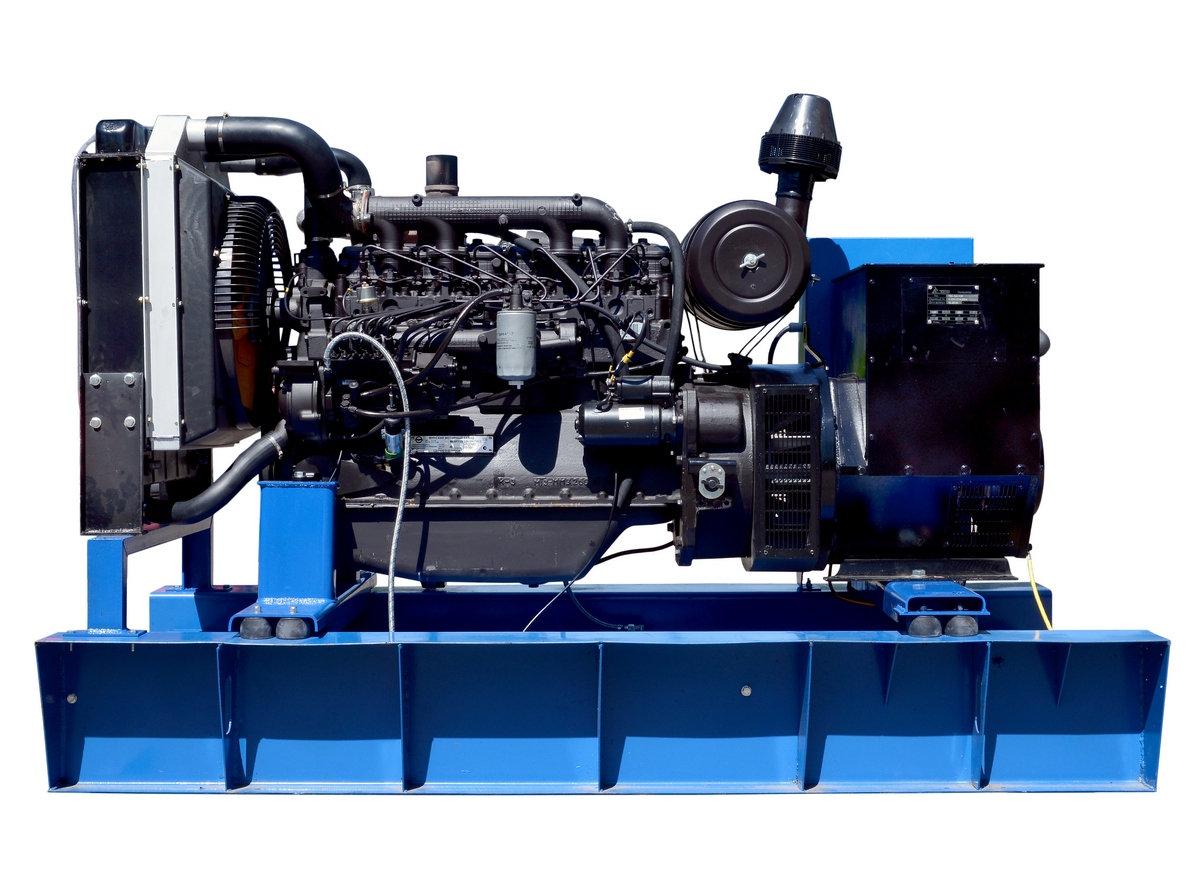

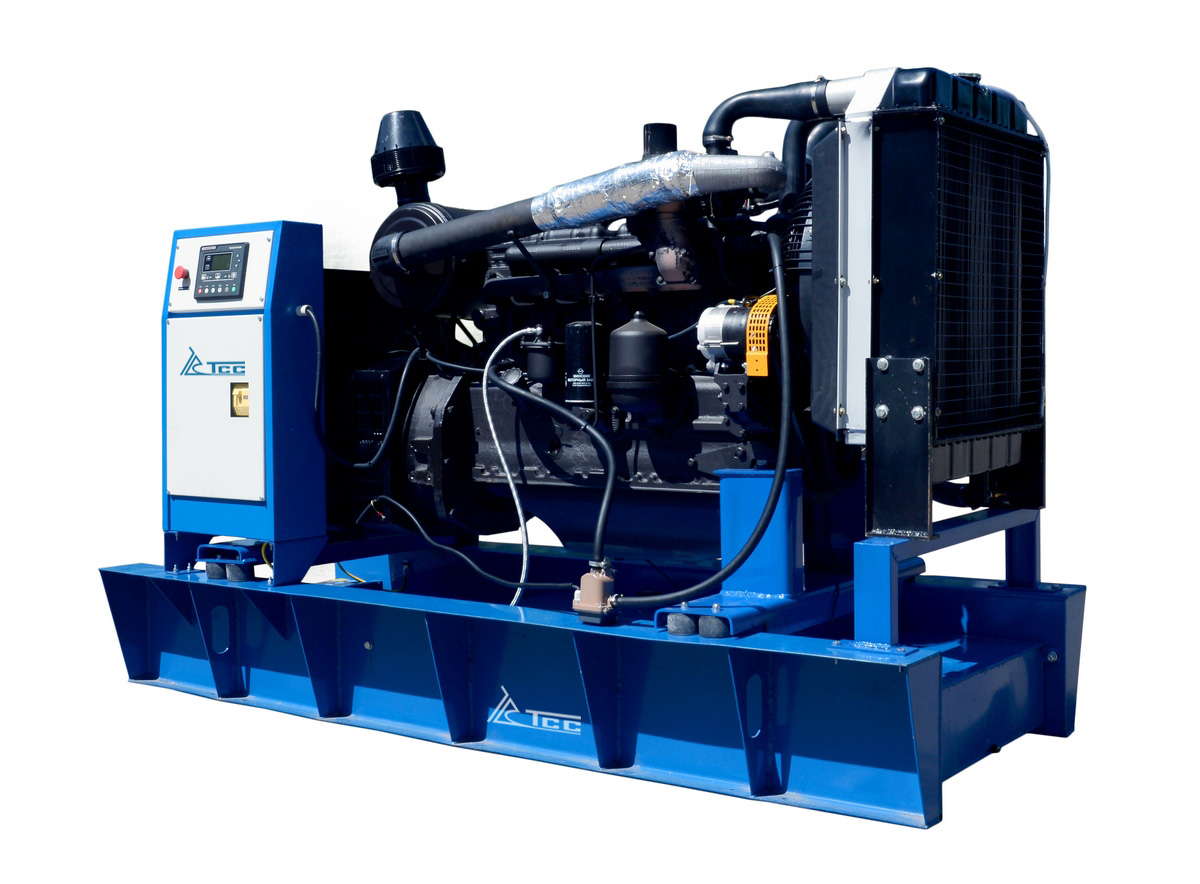

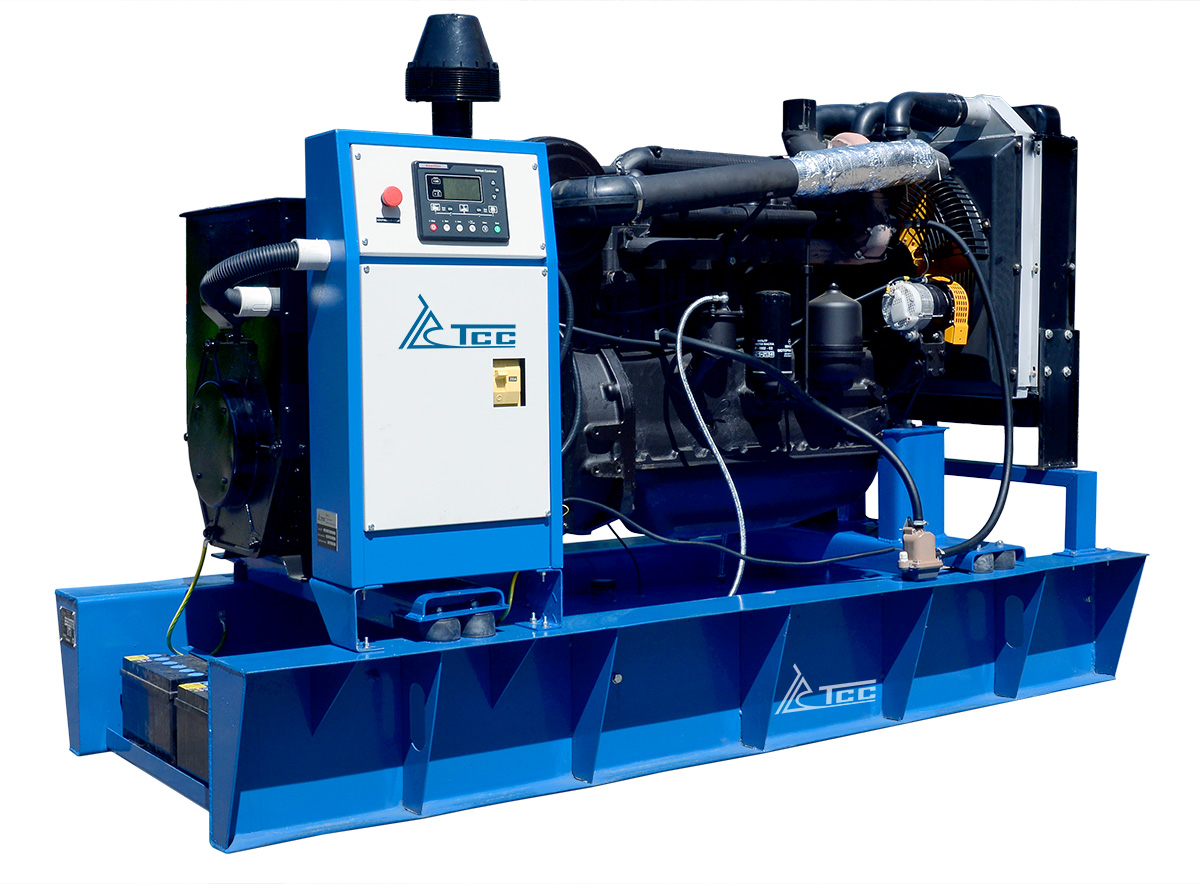

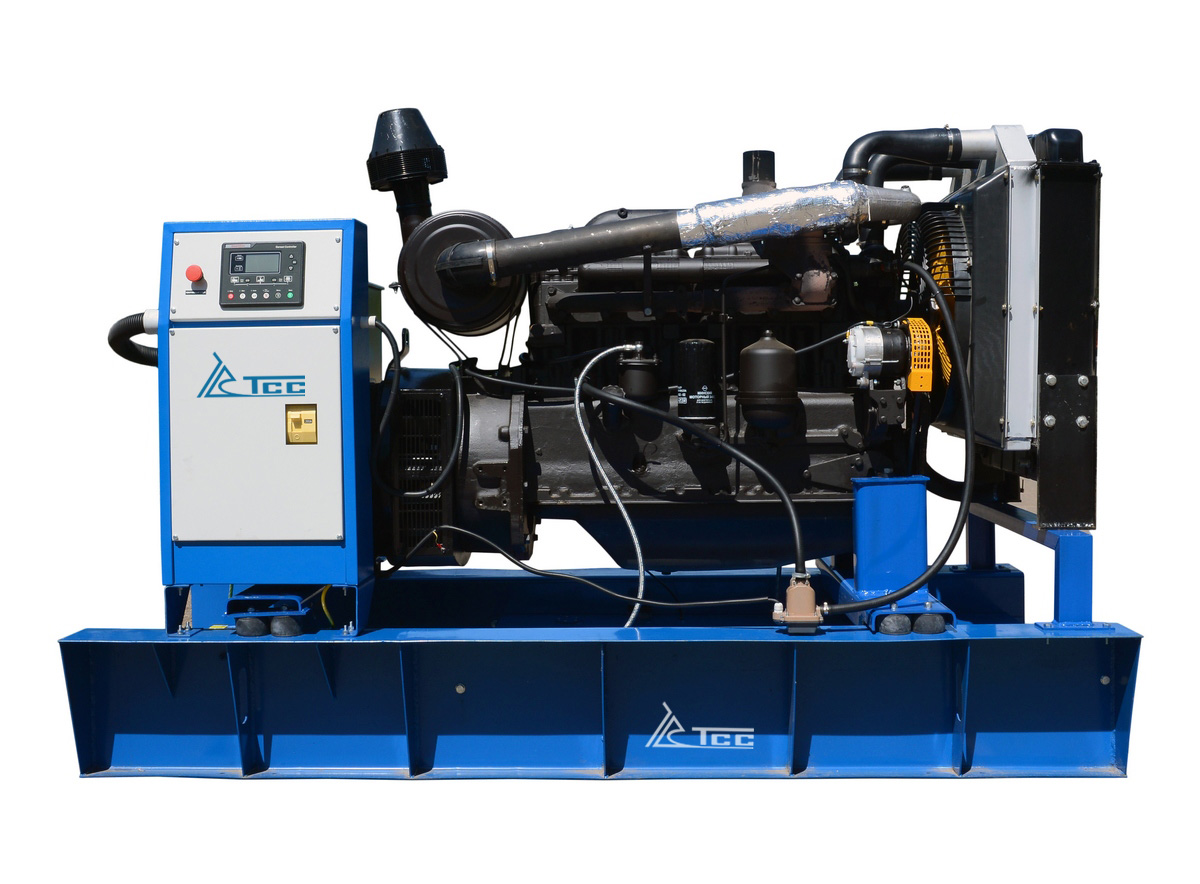

Дизельный генератор 100 кВт ММЗ серии ТСС Славянка спроектирован для производства трёхфазного электрического тока с частотой 50 Гц и напряжением 400 В. Эта модель производится серийно на заводе ГК ТСС в подмосковной Ивантеевке и сертифицирована для эксплуатации на территории России и стран Евразийского союза.
Дизель генератор 100 кВт ММЗ линейки ТСС Славянка разработан для применения в качестве резервного или автономного источника электроснабжения объектов общего назначения, нуждающихся в сопоставимой электрической мощности. Постоянными заказчиками ДЭС на основе двигателей ММЗ являются такие структуры как МЧС, МВД, крупнейшие предприятия ТЭК, АПК и других отраслей.
Дизельный генератор доступен к заказу в следующих модификациях:
- АД-100С-Т400-1РМ1, АД-100С-Т400-1РКМ1, АД-100С-Т400-1РПМ1, АД-100С-Т400-1РНМ1;
- АД-100С-Т400-2РМ1, АД-100С-Т400-2РКМ1, АД-100С-Т400-2РПМ1, АД-100С-Т400-2РНМ1;
- АД-100С-Т400-3РМ1, АД-100С-Т400-3РКМ1, АД-100С-Т400-3РПМ1, АД-100С-Т400-3РНМ1.
Двигатель ММЗ Д-266.4-38
Основу данной модели дизельного генератора составляет двигатель производства Минского моторного завода, спроектированный специально для генерации. Преимуществами данной модели двигателя являются не только широкая распространённость изделий ММЗ по странам СНГ и высокая степень унификации, но и доступное, даже в полевых условиях, сервисное обслуживание.
Данная модель двигателя имеет следующие ключевые особенности:
- 4 цилиндра в рядном расположении;
- рабочий объём двигателя 7,12 л;
- впуск воздуха с турбонаддувом;
- тип моторного масла 15W-40;
- регулятор оборотов - механический.
Синхронный генератор TSS-SA-100(E) SAE 3/11,5 (М1,6)
В состав данной дизельной электростанции включен синхронный генератор марки TSS SA, который производится на самых передовых электротехнических заводах Китая, по эксклюзивному заказу ГК ТСС (на условиях ODM-контракта).
К достоинствам этого синхронного генератора стоит отнести тот факт, что дизельные электростанции, укомплектованные этими альтернаторами, применяются на самых ответственных участках, таких как резервное электроснабжение госпиталей и многофункциональных медицинских центров, птицефабрики и производственные участки непрерывного цикла. Отработанная конструкция и проверенные технологии, реализованные в генераторах TSS SA, обеспечивают превосходные и стабильные характеристики вырабатываемого электрического тока.
Стандартными характеристиками моделей данной серии являются: система возбуждения обмоток – SHUNT; класс защиты обмоток генератора – IP23; степень изоляции – H.
Контроллер панели управления ТСС Славянка
Стандартная комплектация данной дизельной электростанции ТСС Славянка включает в себя контроллер Lovato RGK 600, который обеспечивает оптимальное раскрытие потенциала двигателя и генератора для выработки электроэнергии во всех режимах эксплуатации. Lovato Electric – итальянская компания, один из мировых лидеров в области разработки и производства систем управления промышленным электротехническим оборудованием.
Базовый функционал контроллера Ловато позволяет осуществлять мониторинг основных показателей дизельной электростанции и управлять её функционалом на 100%.
