Блок-контейнеры для технологического оборудования

Компания «СтройЭнергоТехника» имеет многолетний опыт производства контейнеров собственной разработки «СЭТ» (СтройЭнергоТехника), предлагая своим клиентам полный спектр услуг по пакетированию технологического оборудования.

Контейнеры для генераторов и ДГУ

Контейнеры для компрессоров

Блок-контейнеры для ЛВЖ

Контейнеры для насосных станций

Контейнеры для ремонтных мастерских

Контейнеры ЦОД

Контейнеры для ИБП

Контейнеры для трансформаторов

Блок-контейнеры связи

Контейнеры для водоподготовки

Контейнеры для тепловых пунктов

Контейнеры для лабораторий

Специальные блок-контейнеры

Контейнеры для майнинга

Контейнеры на шасси

Вагон-дома

Туалетные модули

Блок-контейнер предназначен для размещения в нем различного технологического оборудования: электротехнического, холодильного, медицинского, лабораторного, а также другого оборудования, необходимого для выполнения поставленных задач в различных отраслях промышленности и других сферах. Блок-контейнер обеспечивает надлежащие условия для работы смонтированного в нем оборудования, защищает его от атмосферных осадков и предотвращает несанкционированный доступ посторонних лиц в помещения.

Мы производим контейнеры как полностью собственной сборки, так и на базе 20-футовых морских контейнеров. Спектр конструкций широк – это мини-контейнеры, компактные и крупногабаритные контейнеры, антивандальные контейнеры, контейнеры с шумоизоляцией, контейнеры арктического исполнения и контейнеры типа «Север». Наши контейнера способны обеспечить работу оборудования в любых географических и климатических условиях. Мы активно работаем по индивидуальным проектам, создавая заказчику продукт, полностью отвечающий его требованиям.

Если Вам необходимо полностью закрытое и автономное помещение для размещения всевозможного оборудования различного назначения, в том числе для эксплуатации в тяжелых климатических условиях, например, дизельных электростанций (ДЭС), компрессоров, оборудования для водоподготовки, телекоммуникационного оборудования или источников бесперебойного питания, то мы готовы предложить вам оптимальное по качеству и стоимости решение, с учетом ваших индивидуальных потребностей.

Контейнеры могут изготавливаться по стандартным заводским размерам, а также по размерам, согласно ТЗ заказчика, в пределах автомобильных или железнодорожных габаритов для перевозки на открытой платформе. Автомобильные габариты: ширина – до 2,5 м, высота – до 3,0 м, длина – до 12 м для провоза без специального разрешения на низкорамном прицепе. При наличии специального разрешения на транспортирование негабаритных грузов у перевозчика возможно изготовление блок-контейнеров и больших размеров. Железнодорожные габариты определяются по таблице 2 "Правил перевозки грузов", но не шире 3,2 м.

Контейнеры рассчитаны на эксплуатацию при температуре окружающего воздуха от –50°С до +50°С, при скорости ветра до 30 м/с и интенсивности дождя до 5 мм/мин.

Срок изготовления контейнера в базовой комплектации – от 10 рабочих дней.

Конструкция контейнеров

Блок-контейнер представляет собой объемную конструкцию заданных размеров и выполнен в виде прямоугольного параллелепипеда с достаточной жесткостью, прочностью и необходимыми теплотехническими характеристиками. Габаритные размеры контейнера могут быть любыми, с учетом требований для перевозки железнодорожным, автомобильным или речным (морским) транспортом, и зависят, прежде всего, от количества, типа и вариантов размещения оборудования.

Основным несущим элементом в блок-контейнере является цельносварной каркас из стального профиля. В качестве ограждающих конструкций используются трехслойные сэндвич-панели со стальными облицовками и теплоизоляцией из минераловатных плит толщиной 50–200 мм на основе базальтовых волокон или стальной профилированный лист толщиной не менее 1,2 мм с утеплителем из минераловатных плит толщиной 50–200 мм и внутренними стенами из профлиста С8. В качестве утеплителя пола также используются минераловатные плиты.

Пол контейнера трехслойный. Утепление пола – базальтовая минеральная вата (от 100 мм). Сверху пол зашит рифленым стальным листом 3–4 мм. Снизу контейнер обшит стальным листом.

На стенах, потолке и в полу блок-контейнера предусматриваются необходимые технологические проемы для систем вентиляции, ввода кабелей, а также монтируются закладные детали для установки технологического оборудования, оборудования систем жизнеобеспечения и пр. Все технологические проемы в ограждающих конструкциях (стенах) блок-контейнера с размерами более 200 мм оборудуются решетками или жалюзи. Дополнительно вентиляционные проемы снаружи контейнера могут закрываться металлическими кожухами с сетками для шумоглушения, защиты от атмосферных осадков и от проникновения внутрь помещений мелких грызунов и насекомых.

В зависимости от назначения и требований техзадания в блок-контейнере могут быть смонтированы одна или несколько утепленных герметизированных металлических входных дверей с врезными замками, ручками и автодоводчиками, распашные ворота (съемные панели) для заноса/выноса крупногабаритного оборудования, а также дополнительные выделенные помещения.

Наружная обшивка может быть окрашена в цвета по RAL или в корпоративные цвета Заказчика, в том числе с нанесением логотипа или символики организации.

Для стока атмосферных осадков может быть предусмотрена одно-двускатная или арочная кровля. На крыше контейнера могут быть смонтирована защитная антигололедная сетка, или подготовлены закладные для монтажа дополнительного технологического оборудования.

В блок-контейнере также предусматривается монтаж систем жизнеобеспечения – освещение, отопление, вентиляция, щит собственных нужд, внутренний контур заземления. Контейнер может комплектоваться разборной входной площадкой с лестницей и защитным козырьком над входной дверью. Контейнер может оборудоваться перегородками для создания в помещении нескольких отсеков. Возможен монтаж блок-контейнера на шасси.

При необходимости блок-контейнеры могут изготовляться в антивандальном или во взрывозащищенном исполнении.

Для организации погрузочно-разгрузочных работ в конструкции контейнера предусматриваются специальные проушины или фитинги.

Покрытие наружных и внутренних поверхностей контейнера обеспечивает антикоррозионную защиту на всем протяжении срока службы, при соблюдении правил эксплуатации.

Основные типы контейнеров

Основные типы контейнеров по конструкции, выпускаемых нашей компанией:

• Каркасно-панельный контейнер.
• Цельнометаллический сварной контейнер.
• Цельнометаллический морской контейнер.

Каркасно-панельный контейнер

Каркасно-панельный контейнер – самый массовый и дешевый контейнер. Как видно из названия, в основе сборки лежит использование готовых сэндвич-панелей.

Особенности конструкции: каркас контейнера собирается из металлических швеллеров или уголков, в пазы которого вставляются трехслойные минераловатные сэндвич-панели с утеплителем толщиной от 50 мм. Панели закрепляются, а стыки герметизируются силиконом или аналогичной замазкой.

Толщина металла внешней стенки – от 0,7 до 2 мм. Контейнера, изготовленные по этой технологии имеют минимальные жесткость и срок службы.

Срок изготовления каркасно-панельного контейнера – от 10 календарных дней.

Модельный ряд каркасно-панельных контейнеров «СЭТ»

Вид каркасно-панельных контейнеров «СЭТ»

Больше фотографий

Цельнометаллический сварной контейнер

Цельнометаллический сварной контейнер – один из наиболее надежных и крепких видов контейнеров, в котором наружные стены и потолок выполнены из металлического профилированного листа.

Особенности конструкции: каркас контейнера собирается из металлических швеллеров. Боковые стенки (прямые или предварительно согнутые в профиль листы металла) ввариваются в каркас. Швы провариваются вплоть до полной герметичности контейнера. Вентиляционные и коммуникационные проемы ввариваются в листы металла. После сборки каркаса и стен контейнер очищается, грунтуется и целиком окрашивается. Внутренние поверхности обшиваются трехслойными минераловатными сэндвич-панелями или минеральной базальтовой ватой с профнастилом толщиной от 50 мм. Толщина внешней боковой стенки металла – от 1,5 до 2 мм.

Срок изготовления цельнометаллического сварного контейнера – от 15 рабочих дней.

Модельный ряд цельнометаллических сварных контейнеров «СЭТ»

Вид цельнометаллических сварных контейнеров «СЭТ»

Цельнометаллический морской контейнер

Цельнометаллический морской контейнер изготавливается на базе крупнотоннажного универсального морского контейнера. В качестве заготовки используется стандартный универсальный контейнер, изготовленный по ГОСТ 20259. Такой контейнер имеет крепкое, надежное и вандалостойкое исполнение.

Особенности конструкции: стандартный морской контейнер подвергается очистке, ремонту дефектов и мест ржавления, грунтовке и окраске. Изнутри контейнер обшивается по той же технологии, что и цельносварной контейнер.

Срок изготовления цельнометаллического морского контейнера – 15–20 рабочих дней.

Модельный ряд цельнометаллических морских контейнеров «СЭТ»

Вид цельнометаллических морских контейнеров «СЭТ»

Стандартная комплектация контейнеров

В стандартную комплектацию контейнеров «СЭТ» входит:

• Клапан приточно-вытяжной вентиляции с электрическим приводом.
• Щит собственных нужд.
• Основное и аварийное освещение.
• Система пожаротушения.
• Система газовыхлопа.

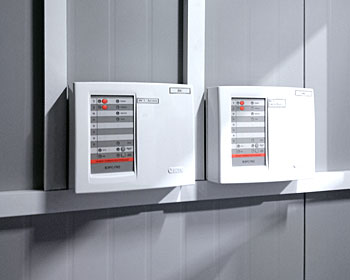

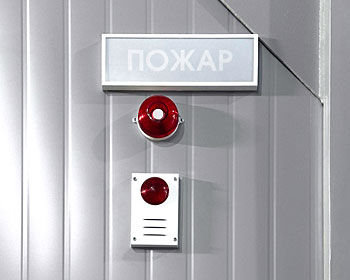

• Система пожарной сигнализации.
• Система отопления (конвектор).
• Комплект ручного пожаротушения (огнетушитель типа ОП).

Дополнительная комплектация контейнеров

По желанию заказчика комплектация контейнеров «СЭТ» может быть дополнена следующими опциями:

• Изменение конструкции контейнера
  • Дополнительный отсек.
  • Распашные или дополнительные двери.

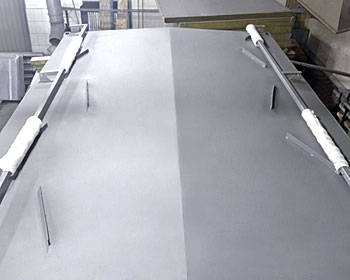

  • Арочная, одно- или двускатная крыша.
  • Толщина сэндвич-панелей обсуждается: 80, 100, 120, 150, 200 мм.
  • Съемная торцевая стена.
  • Герметизированный кабельный ввод.
  • Шасси.
  • Салазки.
• Система вентиляции
  • Система кондиционирования.
  • Клапан приточно-вытяжной вентиляции с ручным приводом.
  • Клапан приточно-вытяжной вентиляции с электроподогревом.
  • Утепленные жалюзи.
  • Шумопоглощающая маркиза.
  • Шумопоглощающая камера.
• Система пожаротушения и безопасности
  • Система охраны с возможностью удаленного мониторинга.
  • Газовая система пожаротушения.
  • Аэрозольная система пожаротушения.
• Упаковка
  • Упаковка контейнера.

Конструкция и комплектация контейнера может быть изменена по запросу клиента.

Элементы оснащения контейнера

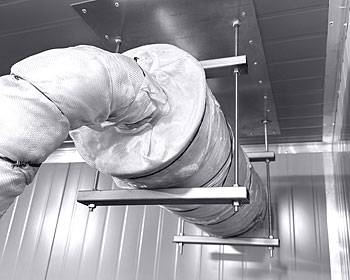

Система газовыхлопа

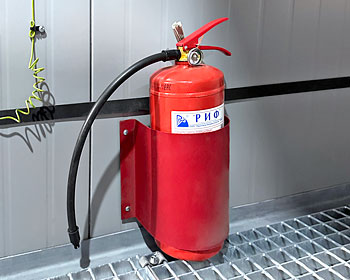

Огнетушитель

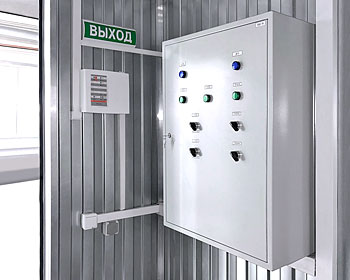

Щит собственных нужд

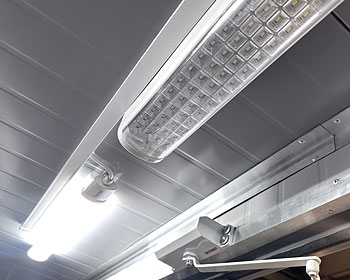

Вариант исполнения светильников

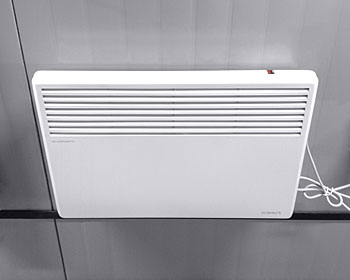

Отопительный конвектор

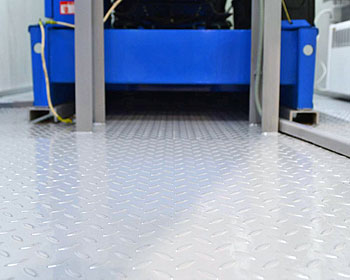

Пол, покрытый рифлёным листом

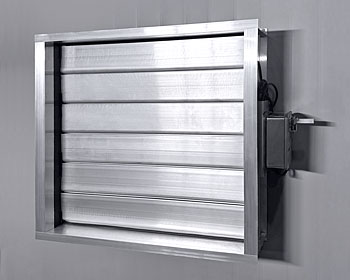

Воздушный клапан с защитной решеткой и электроприводом

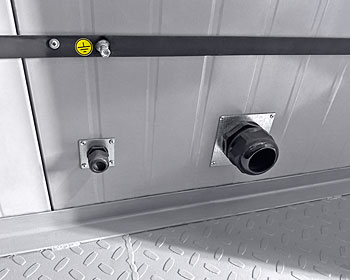

Кабельные выводы

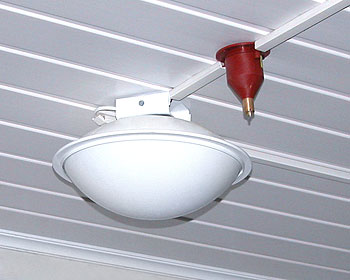

Модуль порошкового пожаротушения Буран 2,5

Примерная компоновка типового контейнера для ДГУ
