Общие характеристики
| Серия | Сварочный агрегат |
| Род сварочного тока | Постоянный |
| Сварочный ток ММА, А | 30-500 |
| Сварочный ток, Ампер | 30-500 |
| Диаметр электрода, мм | 1,6-10 |
| Сварочный ток TIG, А | 30-500 |
| Диаметр электрода TIG, мм | 1,6-6,0 |
| Диаметр порошковой проволоки, мм | 1,6 / 2,0 |
| Напряжение холостого хода, В | 76 |
| Электрическая мощность, кВт | 22 |
| Модель генератора | WHI184G |
| Мощность номинальная, кВт | 22 |
| Мощность номинальная, кВА | 27.5 |
| Мощность максимальная, кВт | 25 |
| Мощность максимальная, кВА | 31.2 |
| Тип двигателя | Вертикальный, рядный, 4-тактный, с водяным охлаждением |
| Модель двигателя | Weichai WP2.3D33E200 |
| Двигатель | Weichai WP2.3D33E200 |
| Мощность двигателя, кВт/л.с. | 30 ( макс. 33 )/ 41 ( макс 45) |
| Ёмкость масляной системы (л) | 8 |
| Рекомендуемый тип масла | SAE 15W40/10W30 |
| Частота вращения коленвала (об/мин) | 1500 |
| Вид топлива | Дизельное |
| Расход топлива л/час | 7 |
| Объём топливного бака (л) | 85 |
| Система охлаждения | Жидкостная |
| Тип запуска | Электростарт |
| Установленный аккумулятор Ah/V | 75/12 |
| Блок зарядки АКБ | Да |
| Тип генератора | Бесщеточный, синхронный, самовозбуждающийся, 4х-полюсной |
| Количество фаз | 3/1 |
| Коэффициент мощности | 0.8 |
| Напряжение (В) | 400/230 |
| Частота, Гц | 50 |
| Номинальный ток (А) | 50.5 |
| Регулятор напряжения | AVR |
| Приборы контроля | Уровень топлива, температура антифриза, давление масла, заряд батареи, счетчик моточасов |
| Дисплей сварочного тока | Да |
| Дистанционная регулировка тока | Да |
| Автомат защиты | Да |
| Предпусковой подогреватель | Да |
| Останов по низкому давлению масла | Да |
| Выход 12V (Ампер) | нет |
| Исполнение | ШумозащитныйКожух |
| Степень защиты | IP44 |
| Масса, кг | 760 |
| Габаритные размеры (Д;Ш;В; мм) | 1680x820x1010 |
| Упаковка | Фанерный ящик |
| Масса брутто, кг | 850 |
| Габаритные размеры упаковки (Д;Ш;В; мм) | 1800х940х1180 |
| Гарантия, срок (мес) | 24 |
Двигатель Weichai WP2.3D33E200
| Мощность номинальная, кВт | 30 |
| Мощность максимальная, кВт | 33 |
| Мощность номинальная кВт/л.с. | 30/40,8 |
| Количество цилиндров | 4 |
| Расположение цилиндров | рядное |
| Тактность двигателя | 4 |
| Система охлаждения | жидкостная |
| Система впуска воздуха | с турбонаддувом |
| Тип воздушного фильтра | фильтроэлемент |
| Частота вращения коленвала (об/мин) | 1500 |
| Диаметр цилиндра (мм) | 89 |
| Ход поршня (мм) | 92 |
| Степень сжатия в цилиндрах | 17.5:1 |
| Регулятор оборотов | электронный |
| Пусковое устройство (стартер) | 12/3,5 |
| Удельный расход топлива (г/кВт*ч) | 225 |
| Тип топливного фильтра | одноразовый фильтр |
| Рекомендуемый тип масла | SAE 15W40/10W30 |
| Тип масляного фильтра | одноразовый фильтр |
| Удельный расход масла (г/кВт*ч) | 0.4 |
| Ёмкость масляной системы (л) | 8 |
| Вентилятор, Ø (мм), тип | осевой |
| Вид топлива | дизельное |
| Масса, кг | 280 |
| Гарантия, срок (мес) | 36 месяцев/2000 моточасов |
| SAE (маховик / картер маховика) | 4/7,5 |

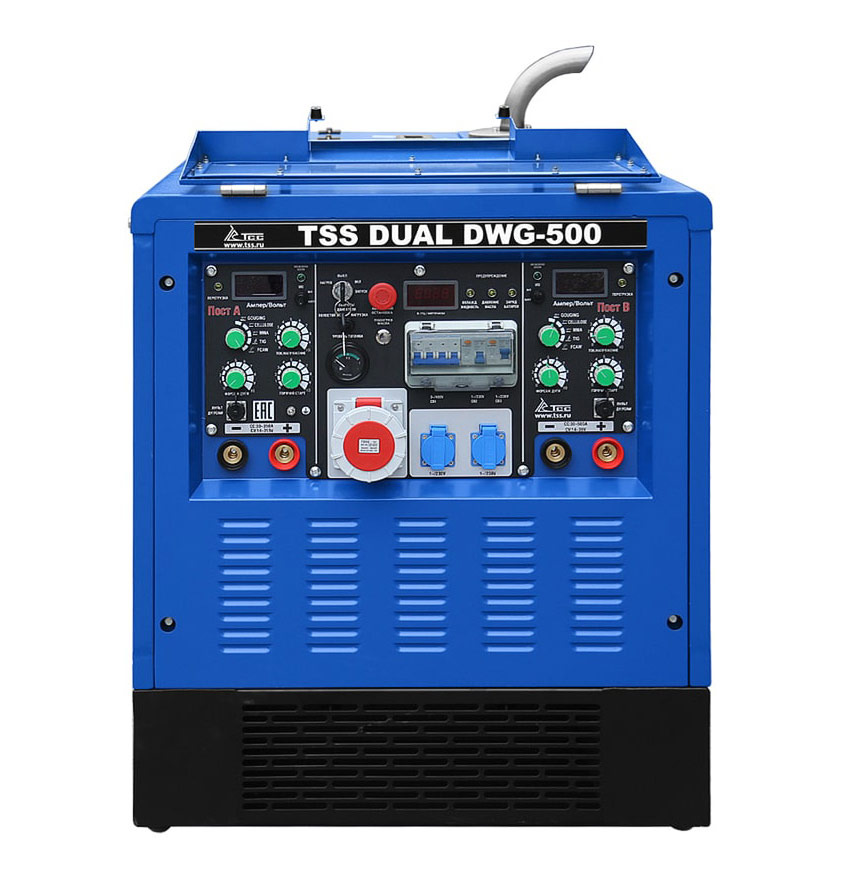

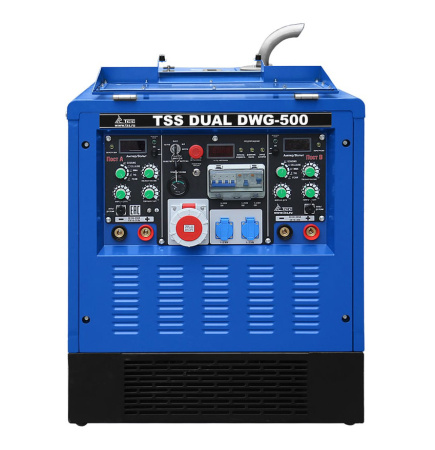

Двухпостовой дизельный сварочный генератор предназначен для организации сварочных работ в полевых условиях, на стройплощадках и в цехах, где нет возможности применить сварочные аппараты, питающиеся от сети переменного тока. Суммарный сварочный ток 500А. Агрегат может использоваться как источник электроэнергии 400В/230В Номинальная выходная мощность генератора 22 кВт.
ОПИСАНИЕ МОДЕЛИ

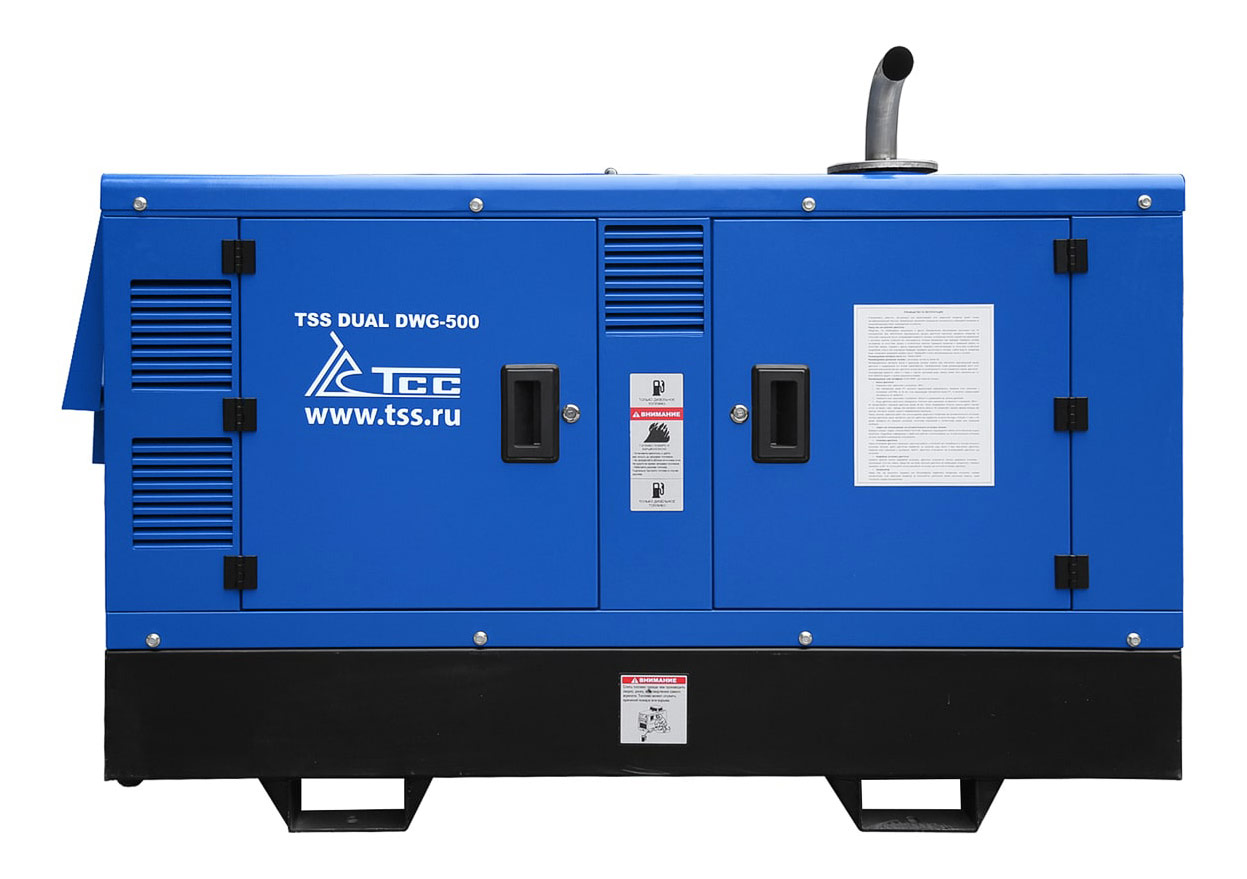

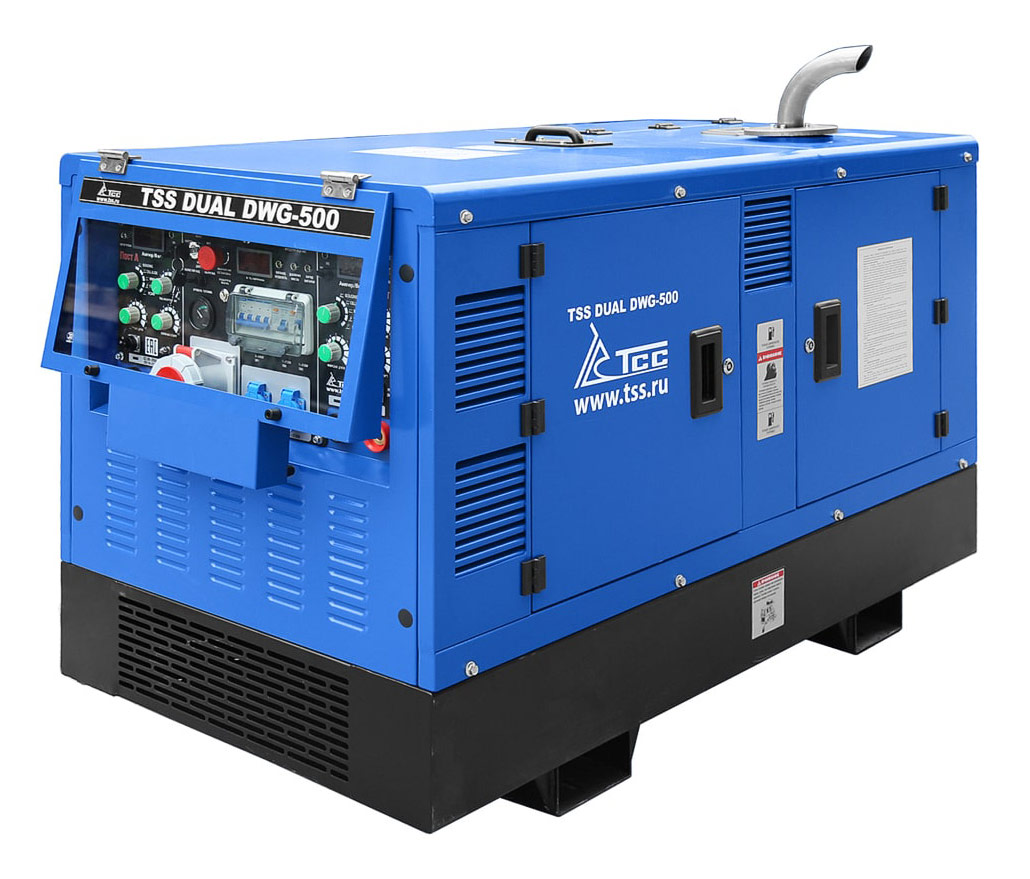

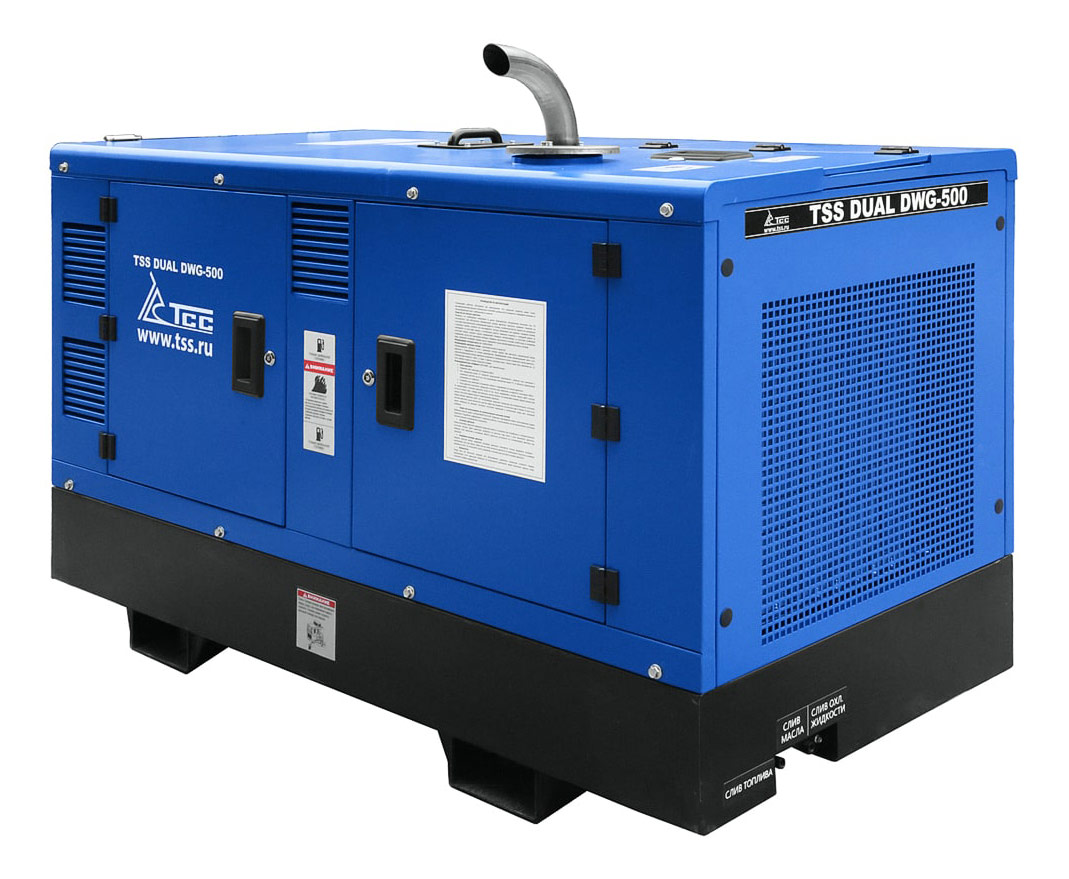

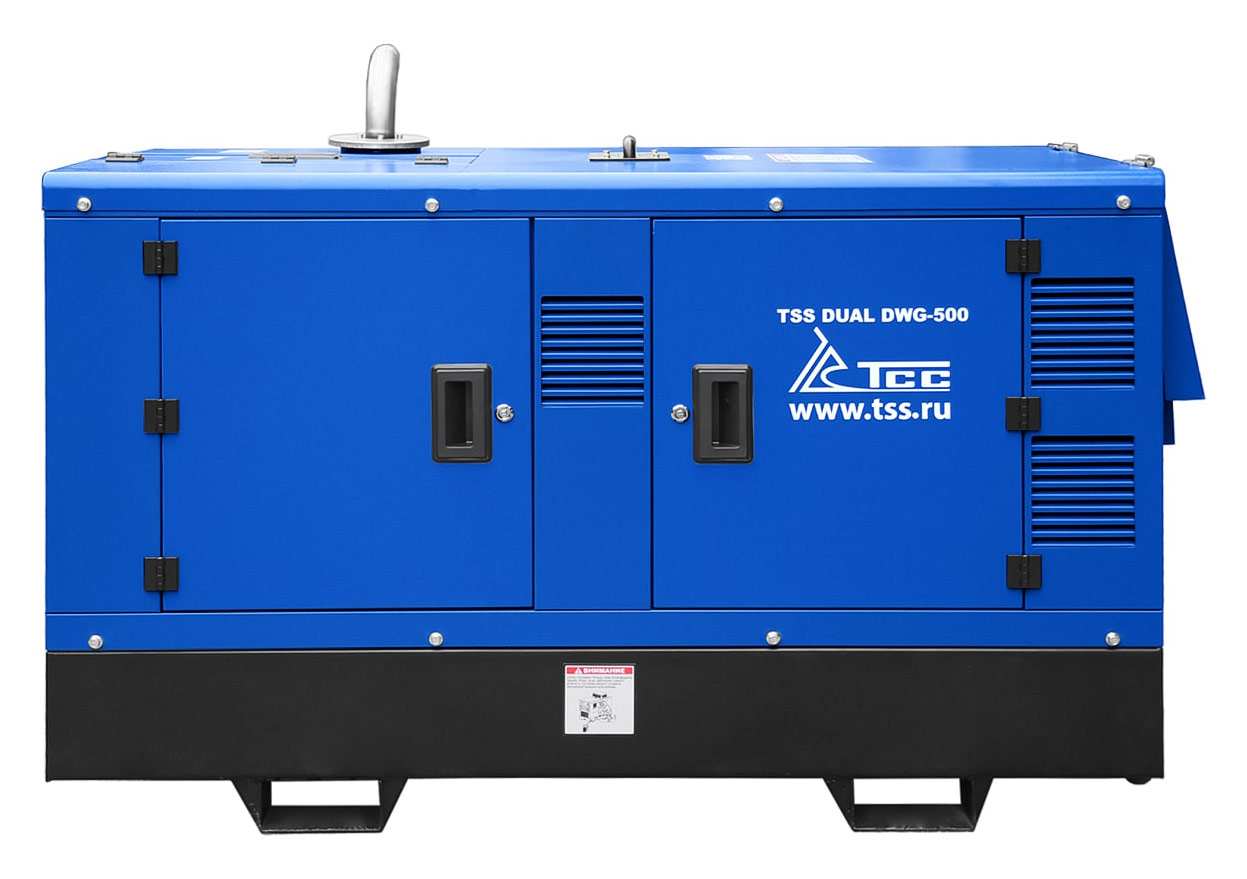

Сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован дизельный двигатель водяного охлаждения, генератор, сварочный модуль, панель управления и шумозащитный кожух. В раму встроен топливный бак увеличенного размера. Стальной кожух надежно защищает двигатель, генератор, панель управления а также другие детали конструкции от воздействия погодных условий окружающей среды и возможных механических повреждений.
ПРЕИМУЩЕСТВА
- Одновременное питание электропотребителей и сварочный процесс.
- Одновременное использование двух постов на разных сварочных токах и режимах.
- 500А суммарный ток сварки.
- 22 кВт выходная мощность для питания электропотребителей.
- 10 часов автономной работы на одном баке, при максимальной мощности.
- 4 вида сварки и воздушно-дуговая строжка.
- Сварка электродами с различным металлургическим типом покрытия.
- Сварки во всех пространственных положениях в т.ч. вертикальным швом на спуск.
- Регулировка внешних вольтамперных характеристик и динамических свойств источников, в зависимости от типа покрытия электрода, при сварке различных слоев шва и в разных пространственных положениях.
- Выбор типов внешних характеристик осуществляется переключателем, расположенным на лицевой панели управления.
- Все приборы для контороля сварочных процессов и работы двигателя на одной панели управления.
- Наличие малогабаритных дистанционных регуляторов сварочного тока, обеспечивающих возможность регулирования тока, не обрывая дуги.
ОПИСАНИЕ МОДЕЛИ
СВАРОЧНЫЕ ПРОЦЕССЫ:
- MMA (ручная дуговая сварка) - оба поста
- CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск) - оба поста
- Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием) - оба поста
- FCAW (полуавтоматическая сварка порошковой проволокой) - оба поста
- CAG-A (воздушно-дуговая строжка угольным электродом) - оба поста
СВАРОЧНЫЙ ТОК:
- Диапазон регулировки СС: 30-500А / CV: 14-39V (для FCAW)
- При работе двумя поста одновременно: пост А - 250А (ПВ 60%) + пост В - 250А (ПВ 60%)
- Только пост А - 350А (ПВ 60%) или пост В - 500А (ПВ 60%)
ОПЦИИ В БАЗОВОЙ КОМПЛЕКТАЦИИ:
- Дисплей сварочного тока для поста А, дисплей сварочного тока и напряжения для поста В
- Плавная бесступенчатая регулировка тока и напряжения
- Регулируемый горячий старт - оба поста
- Регулируемый форсаж дуги - оба поста
- Функция VRD
- Подогрев масла
- Дистанционная регулировка тока для MMA и TIG сварки - оба поста (два ПДУ в комплекте поставки)
- Глушитель из нержавеющей стали
- Тумблер переключения оборотов двигателя: холостой ход / рабочие обороты
- Кнопка экстренной остановки

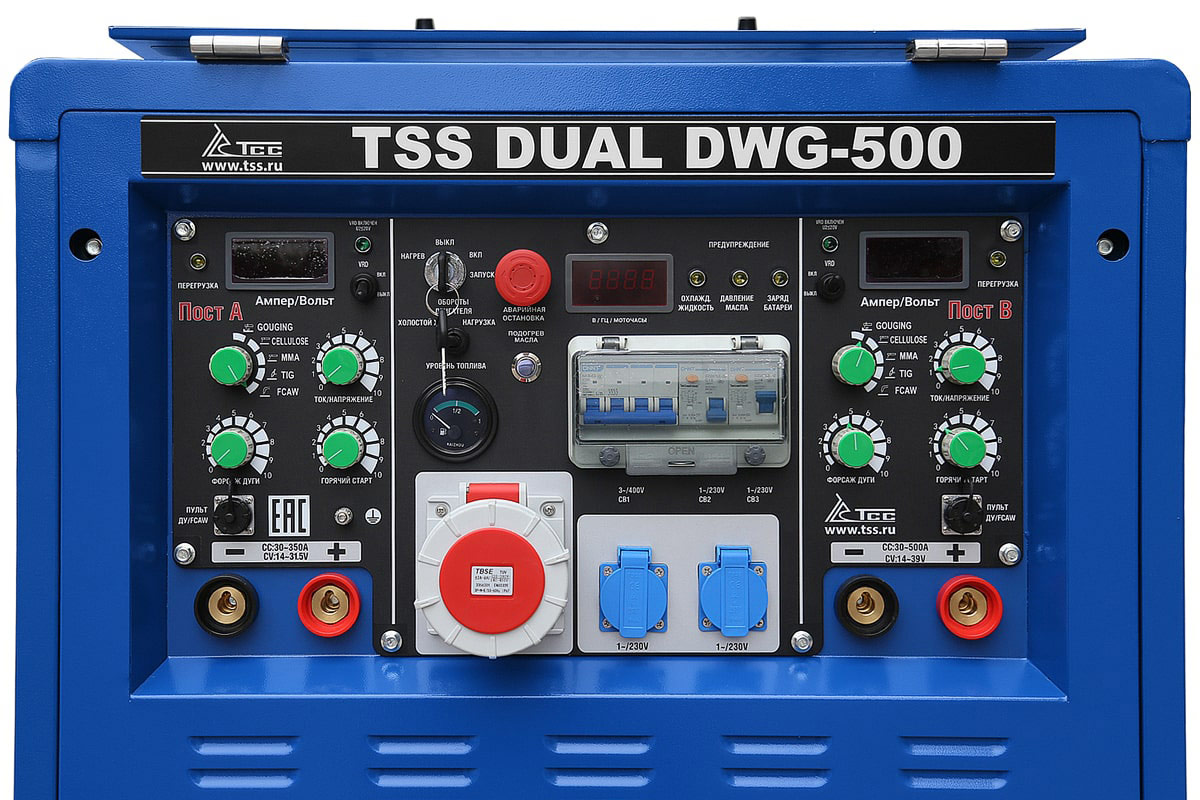

КОНТРОЛЬНЫЕ ПРИБОРЫ НА ПАНЕЛИ УПРАВЛЕНИЯ:
- Счетчик моточасов
- Индикатор температуры охлаждающей жидкости
- Индикатор давления масла
- Индикатор заряда батареи
- Показатель уровня топлива
ПИТАНИЕ ЭЛЕКТРОПОТРЕБИТЕЛЕЙ:
- Без сварки - максимальная выходная мощность 25 кВт
- Одновременно со сварочным током 2 х 250А - выходная мощность 7 кВт
- Розетки - AC400В/50,5A, AC230В/ 2х16А
ДОПОЛНИТЕЛЬНО ДОКУПАЕТСЯ
- 024541 Механизм подачи проволоки TSS FCAW-501 c роликами под порошковую проволоку 2.0 и 2.4 мм
- 024561 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 15 м
- 025496 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 30 м
- 024562 Горелка TSS FCAW 350А (аналог Magnum 350 для LN-23p)
- 017697 WP-26 (4м) горелка для аргонодуговой сварки вентильная
- 017788 Горелка для воздушно-дуговой строжки TBi-600A (4.5м, электрод 4-12мм)
- Кабельный штекер - 2 шт.
- Держатель электрода 500-800 А - 1 шт.
- Клемма заземления 500А - 1 шт.
- Штепсельная вилка 1~/230В 16A - 2 шт.
- Штепсельная вилка 3~/400В - 1 шт.
- MMA пульт ДУ для поста В (500А, 15 м) - 1 шт.
- MMA пульт ДУ для поста А (350А, 15 м) - 1 шт.
- Фильтр масляный - 1 шт.
- Фильтр топливный - 1 шт.
- Фильтр воздушный - 1 шт.
- Ремень вентилятора - 1 шт.
