| Входные параметры | |
| Тип сети | трехфазная 4-х проводная |
| Номинальное входное напряжение | 6; 6.3; 10 и 10.5 кВ |
| Частота входного напряжения | 50 Гц (допустимо до 60 Гц) |
| Выходные параметры | |
| Тип сети | трехфазная 4-х проводная |
| Номинальная мощность | 16 кВА |
| Номинальное выходное напряжение | 0.23; 0.4 кВ |
| Частота выходного напряжения | 50 Гц |
| Ток холостого хода | 10 % |
| Напряжение короткого замыкания | 1.5 % |
| Потери холостого хода | 220 Вт |
| Потери короткого замыкания | 280 Вт |
| Конструктивное исполнение | |
| Схема соединения | Y/Yн-0 / Д/Yн-11 |
| Подключение нагрузки | 4-х проводное, контактный зажим |
| Время непрерывной работы | не ограничено |
| Гарантийный срок эксплуатации | 24 мес. |
| Климатическое исполнение | У3 |
| Температура окружающей среды | -45...+40 С° |
| Относительная влажность воздуха при температуре +25 °С, не более | 98 % |
| Степень защиты | IP 00 |
| Охлаждение | естественное |
| Масса, не более | 240 кг |
| Габариты (ДхВхГ) | 610х640х350 мм |
| Сертификаты | ГОСТ Р 52719; ТУ 3411-015-55978767-08 |

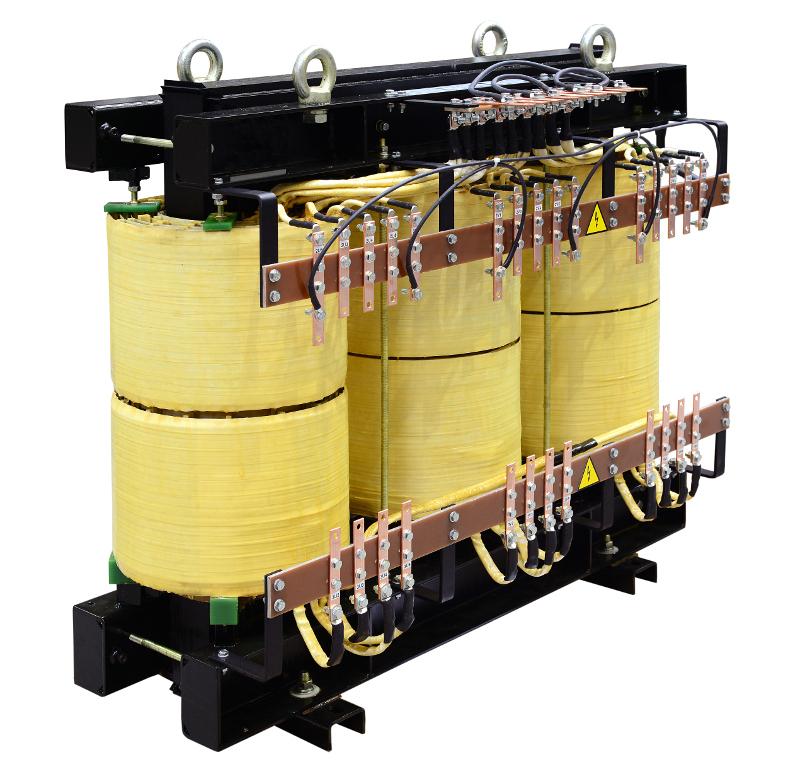

Трехфазные сухие специального назначения трансформаторы серии ТСКС предназначены для питания собственных нужд шкафов КРУ класса напряжения 6 и 10 кВ, изготовляются для нужд промышленности. Частота напряжения питающей сети 50 Гц, допускается работа при 60 Гц. Трансформаторы типа ТСКС имеют высокую надежность, пожаробезопасны, т.к обмотки и изоляционные детали активной части трансформаторов выполнены из материалов, не поддерживающих горения. Трансформаторы требуют минимальных затрат на обслуживание, экономичны и просты в эксплуатации. Трансформатор устанавливается внутри помещений с естественной вентиляцией без искусственно регулируемых климатических условий, также можно устанавливать в шкаф, в стенках которого должны быть предусмотрены отверстия для охлаждения трансформатора. Магнитопровод выполнен из рулонной электротехнической стали. Обмотки многослойные, выполнены из медного провода. Подъем трансформаторов осуществляется кранами или другими механизмами с грузоподъемностью, соответствующей массе трансформатора.
