| Входные параметры | |
| Тип сети | трехфазная 4-х проводная |
| Номинальное входное напряжение | 10 кВ |
| Частота входного напряжения | 50 Гц |
| Выходные параметры | |
| Номинальная мощность | 870 кВА |
| Номинальное выходное напряжение | 10.5 кВ |
| Номинальный выходной ток | 50 А |
| Форма выходного напряжения | синусоида |
| Частота выходного напряжения | 50 Гц |
| Потери под нагрузкой | 13,3 кВт |
| Потери без нагрузки | 1,73 кВт |
| Напряжение короткого замыкания | 5,44 % |
| Ток холостого хода | 0,55 % |
| Сервисные функции | |
| Способ регулирования | Блок автоматического регулирования напряжения под нагрузкой |
| Ступени регулирования | 7-13 |
| Диапазон регулирования | +20% |
| Низковольтный блок управления и контроля (УК) | + |
| Конструктивное исполнение | |
| Схема соединения | Δ/Yн-11 |
| Подключение нагрузки | 4-х проводное, контактный зажим |
| Сечение проводов вход/выход , не менее | |
| Время непрерывной работы | не ограничено |
| Гарантийный срок эксплуатации | 36 мес. |
| Климатическое исполнение (ГОСТ 15150) | УХЛ3 |
| Температура окружающей среды | -45...+40 С° |
| Относительная влажность воздуха при температуре +25 °С, не более | 98 % |
| Степень защиты (по ГОСТ 14254) | IP 54 |
| Механические воздействия (ГОСТ 17516.1) | М1 |
| Охлаждение | естественное |

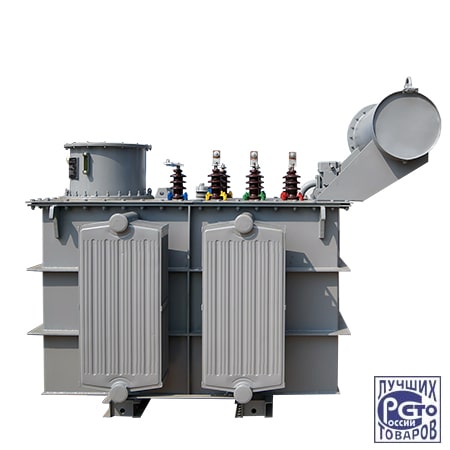

Силовым исполнительным элементом является высоковольтный вольтодобавочный дискретный трансформатор - стабилизатор напряжения ВДТ, с заданным количеством ступеней и диапазоном регулирования, для изменения напряжения. Принцип действия ВДТ/СН аналогичен принципу автотрансформатора. По конструкции активной части ВДТ подразделяются на однофазные и трехфазные. Управление ВДТ/СН осуществляется централизовано, независимыми блоками управления на базе микропроцессорных устройств контроля и управления. Высоковольтный дискретный трансформатор-стабилизатор напряжения 6 кВ Высоковольтный регулируемый трансформатор-стабилизатор ВДТ/СН предназначен для регулирования (поддержания требуемого уровня) напряжения в электрических сетях напряжением 6-10 кВ трехфазного переменного тока частотой 50 Гц. Применение ВДТ/СН позволяет решить следующие задачи:
- Обеспечивание качества электроэнергии, в том числе устранение несимметрии напряжений в линиях.
- Передача электроэнергии по линиям 6 и 10 кВ на большие расстояния
- Повышение качества электроэнергии.
- Поддержание уровня напряжения в заданных пределах.
