| Напряжение питания сети, В | 380 |
| Количество фаз | 3 |
| Частота, Гц | 50 |
| Номинальная мощность, кВА | 80 |
| Ступени напряжения на холостом ходу на стороне НН, В | 45, 55, 75 |
| Ток на стороне НН при напряжении 45 В, не более, А | 600 |
| Ток на стороне НН при напряжении 55 В, не более, А | 600 |
| Ток на стороне НН при напряжении 75 В, не более, А | 600 |
| Диапазон автоматического регулирования температуры, °С | +5...+55 |
| Тип температурных датчиков | KTY-81-110 |
| Габаритные размеры трансформатора, мм | 1040х700х1040 мм |
| Macca трансформатора, кг | 340 |

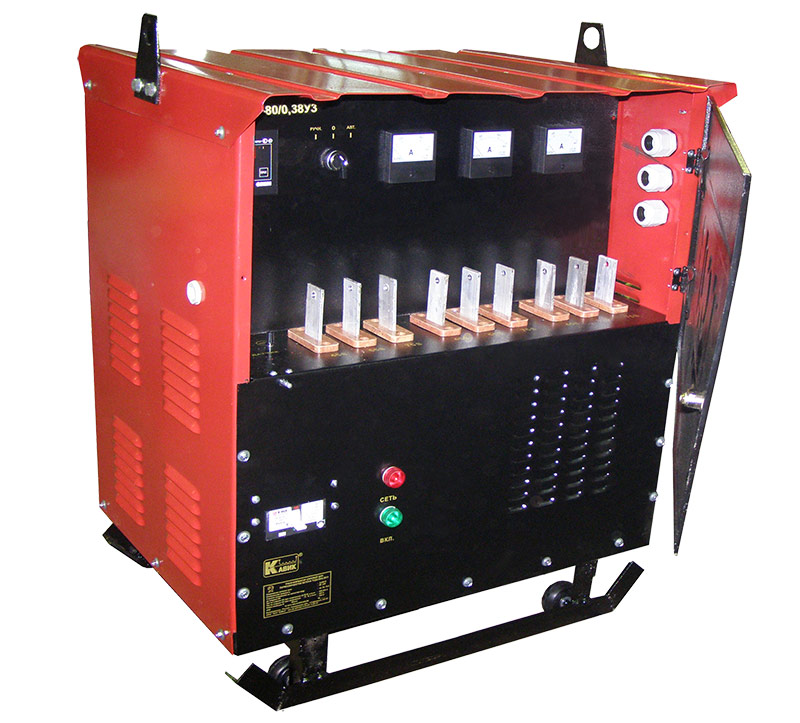

Трансформатор силовой трехфазный ТСДЗ-80 А с воздушной принудительной циркуляцией воздуха защищенного исполнения предназначен для электропрогрева бетона и мерзлого грунта с автоматическим регулированием температуры.
Нормальная работа трансформатора обеспечивается в следующих условиях:
- температура окружающего воздуха при работе под нагрузкой от –45°С до +20°С;
- относительно влажности воздуха не более 80% при +20°С;
- высота над уровнем моря – не более 1000 м.
Трансформатор не предназначен для работы в условиях тряски, вибраций, ударов, во взрывоопасной и химически активной среде.
Режим работы продолжительный.
Трансформатор состоит из активной части, автоматического выключателя, блока управления и кожуха, на передней панели которого расположены выводы НН и закрытые дверью.
На вводе трансформатора установлен автоматический выключатель, который осуществляет защиту трансформатора от перегрузок и коротких замыканий. На передней панели трансформатора имеется дверь, за которой находятся клеммы НН и панель управления. На панели управления размещены измерительные приборы, измеритель регулятора тока, переключатель режимов «Ручн.» и «Авт.», клеммы подключения датчика температуры.
Схема электрообогрева монолитного основания с трансформатором ТСДЗ-80 А
1 – песчаное (щебёночное) основание;
2 – нагревательные провода (ПОСХВ; ПОСХП; ПОСХВТ; ПНВСВ);
3 – штыри;
4 – толь;
5 – температурный датчик KTY-81-110;
6 – шинопровод;
7 – трансформатор;
8 – терморегулятор АРТ-18.
Прогрев бетона трансформатором ТСДЗ
