| Основные характеристики | |
| Номинальный ток, А | 766 |
| Номинальное напряжение, В | 400 |
| Основная мощность, кВА | 500 |
| Основная мощность, кВт | 400 |
| Открытое исполнение | нет |
| Всепогодный шумозащитный кожух | да |
| Усиленная рама с единой точкой подъема | да |
| Пазы под вилочный погрузчик | да |
| Салазки для перетаскивания по земле | да |
| Внешняя горловина топливного бака | да |
| Силовые розетки | опционально |
| Потребление топлива | |
| Cтандартный / увеличенный топливный бак, л | 820 |
| Расход топлива (100% нагрузки), л/ч | 97,8 |
| Топливная автономность (100% нагрузки), ч | 8,3 |
| Двигатель | |
| Производитель двигателя | Scania |
| Модель | DC13072A |
| Частота оборотов, об./мин | 1500 |
| Номин. мощность, кВт | 428 |
| Подача воздуха | турбо |
| Система контроля частоты оборотов | электронная |
| Число цилиндров и их расположение | 6 L |
| Рабочий объем, л | 12,7 |
| Объем системы охлаждения, л | 45 |
| Альтернатор | |
| Производитель | WEG |
| Модель | AG10-280MI140AI |
| Номин. выходная мощность, кВА | 550 |
| Степень защиты / Класс изоляции | IP23/H |
| Система автомат. возбуждения / Автомат. регулятор напряжения | AREP ~ |
| Уровень шума | |
| Уровень мощности звука, дБ(А) | 104,7 |
| Уровень шумового давления на расстоянии 7 м, дБ(А) | 75 |
| Габариты и вес | |
| Длина стандарт / салазки, мм | 4800 |
| Ширина стандарт / салазки, мм | 1180 |
| Высота стандарт / увелич. бак, мм | 2300 |
| Масса сухая стандарт. / увелич. бак, кг | 4584 |
| Группа | |
| Основная мощность, кВА | 400-640 kVA |
| Серия | QAS |

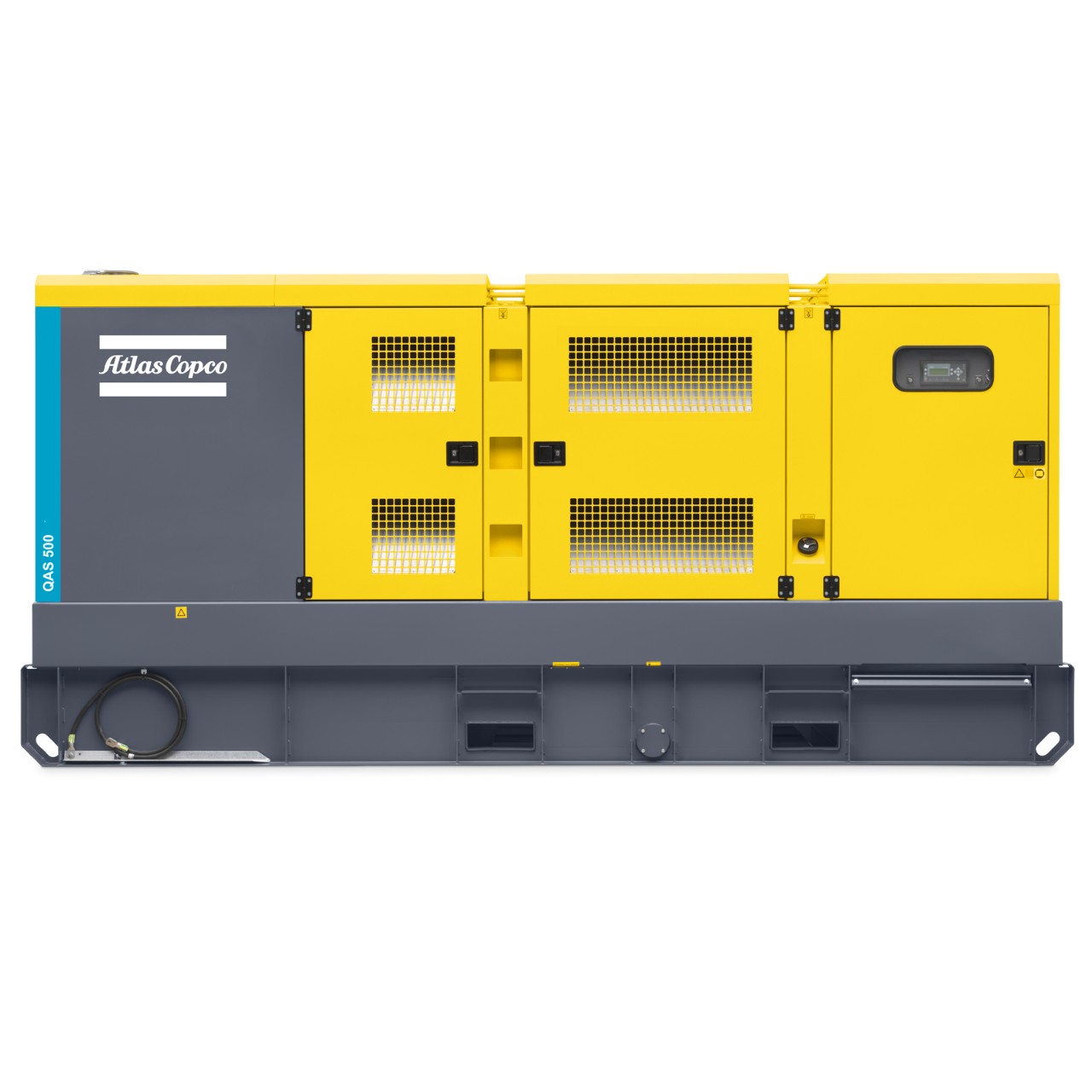

Дизельный генератор Atlas Copco QAS 500 Sd - это универсальный трехфазный дизельный генератор серии "QAS", который предназначен для работы на строительных объектах в качестве основного или резервного источника электроэнергии.

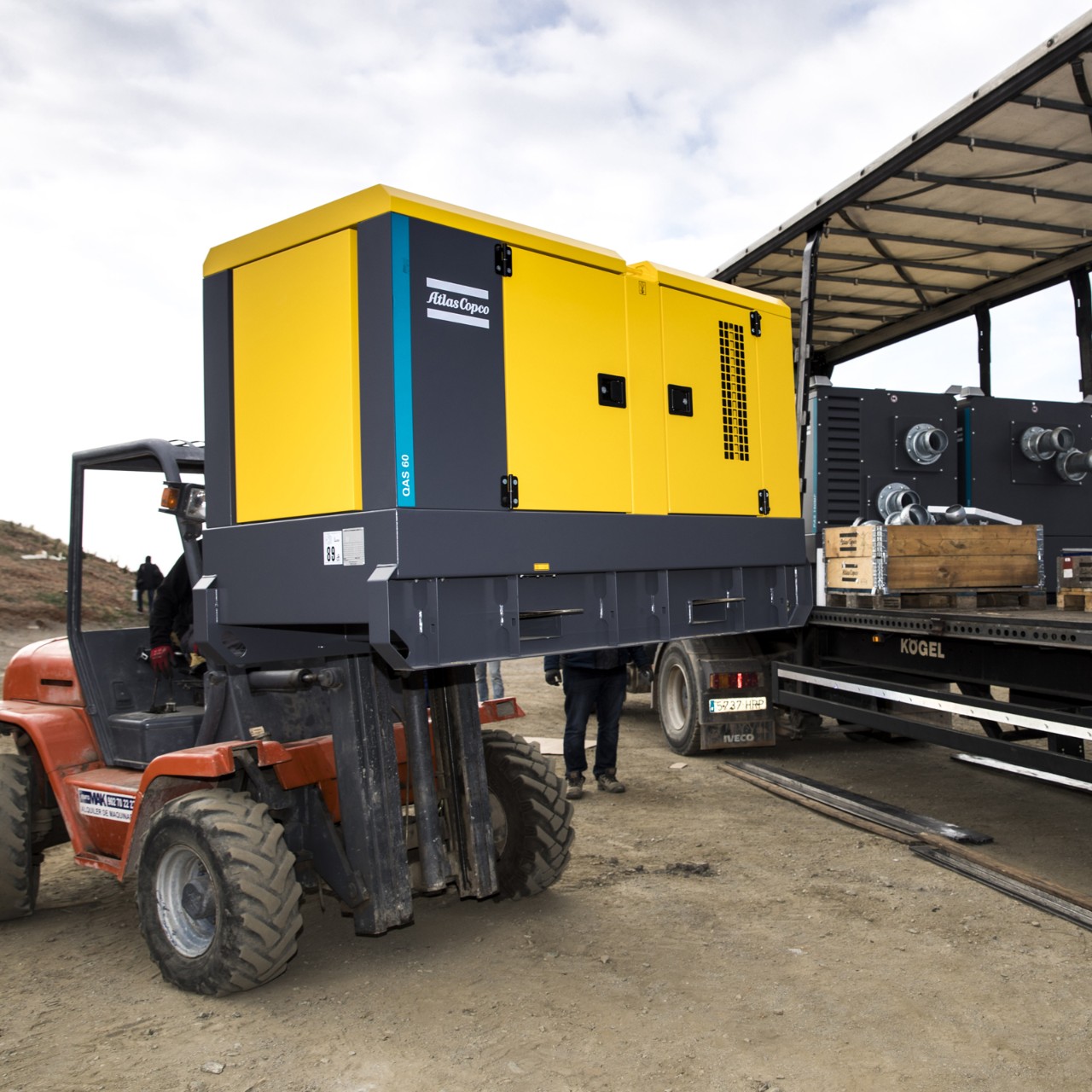

Генератор имеет дизельный двигатель "Scania DC13072A", номинальная мощность которого составляет 400.0 кВт. Максимальная мощность данной модели составляет 424.0 кВт. Тип запуска - электростарт. Исполнение - в прочном всепогодном кожухе из оцинкованной стали. Для удобства погрузочно-разгрузочных работ генератор оборудован подъемной проушиной и пазами для вилочного погрузчика. Компактный корпус предполагает возможность штабелирования в несколько уровней.
Генераторы в усиленном корпусе "Кропус" усиленной конструкции с пазами для погрузчика и одной точкой подъёма для крана предназначен для частых перемещений генератора с одного объекта на другой. Для установки электростанции не требуется специальный фундамент, возможно размещение под уклоном.
Панель управления, установленная на агрегате, оборудована тремя амперметрами, вольтметром с селекторным переключателем фаз, тахометром/частотомером, манометром смазочного масла, термометром охлаждающей жидкости, указателем уровня топлива, лампой освещения, а также счетчиком моточасов, 4-полюсным защитным автоматическим выключателем на выходе генератора и распределительной клеммной колодкой для подключения силовых кабелей, блоком управления и кнопкой аварийного останова.
В качестве дополнительной опции предлагается прицеп (установка на шасси) для удобства транспортировки и перемещения генератора по объекту и дорогам.
Дизельный генератор Atlas Copco QAS 500 Sd разработан специально для самых тяжелых условий эксплуатации.
Дизель-генератор нормирован по следующим режимам эксплуатации:
- Аварийный (LTP): Limited Time Power (согласно ISO 8528-1) означает, что генератор способен работать на номинальной мощности (с переменной нагрузкой) максимально 500 часов в год, но не более 300 часов непрерывно. Перегрузки не допускаются.
- Непрерывный на переменную мощность (PRP): Prime Power (согласно ISO 8528-1) означает, что генератор способен работать на 80% номинальной мощности (с переменной нагрузкой) неограниченное число часов в год (с перерывами на регламентное техобслуживание). Допускается 10%-ная перегрузка в течение 1 часа из каждых 12 рабочих часов.
Особенности:

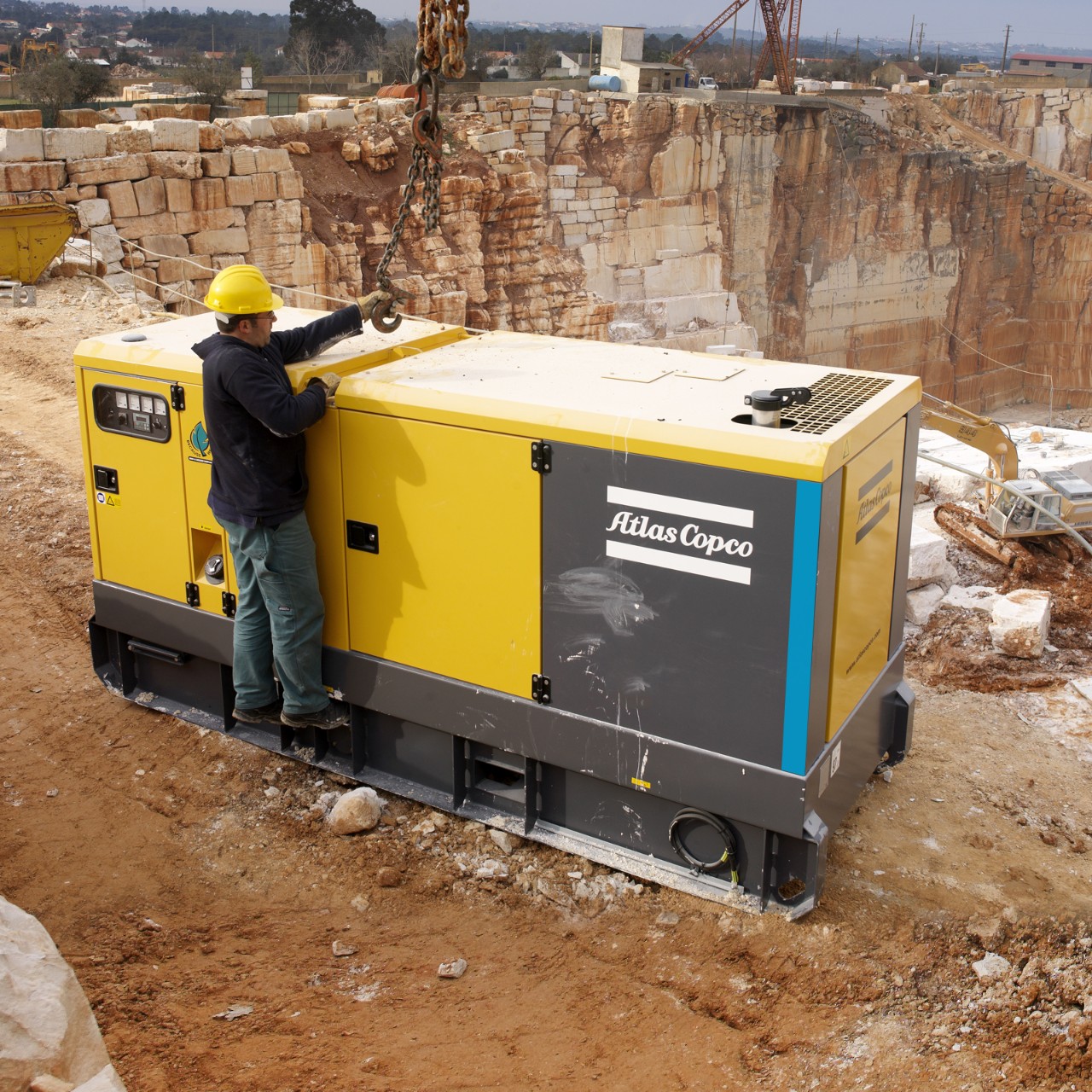

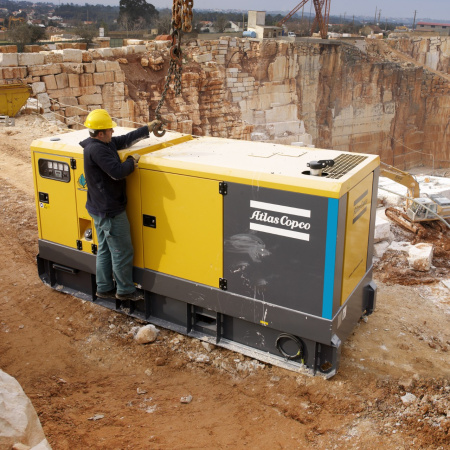

- В стандартном исполнении генераторы серии QAS поставляются во всепогодном кожухе с антикоррозийным покрытием и системой шумоглушения. Прочная конструкция с пазами для вилочного погрузчика и одной точкой подъёма для крана способна выдержать четырёхкратный вес генератора, допускает перемещение волоком и установку под уклоном до 15°. Для удобства сервисного обслуживания обеспечен свободный доступ к альтернатору (автоматическому регулятору напряжения и диодному мосту) и всем компонентам двигателя.

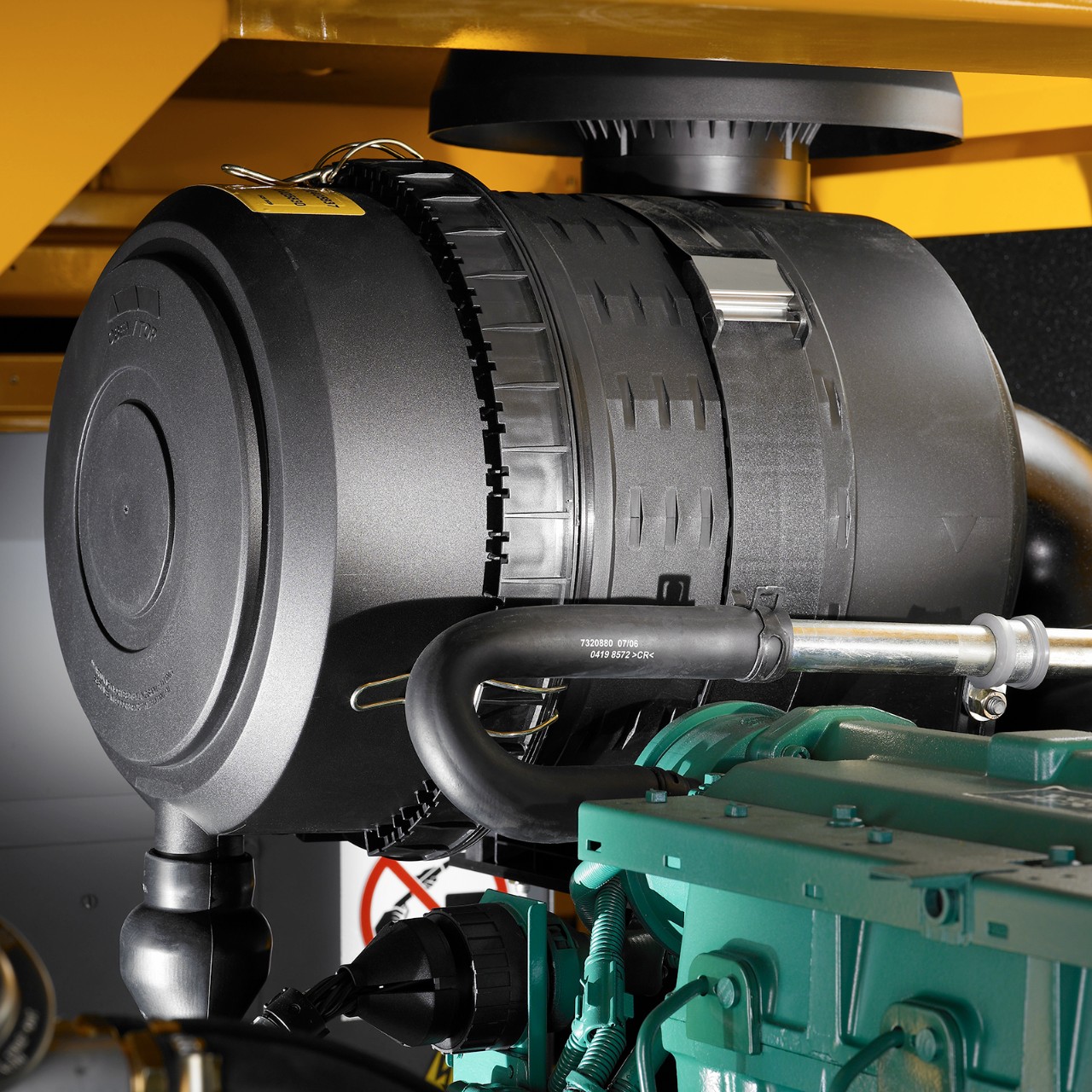

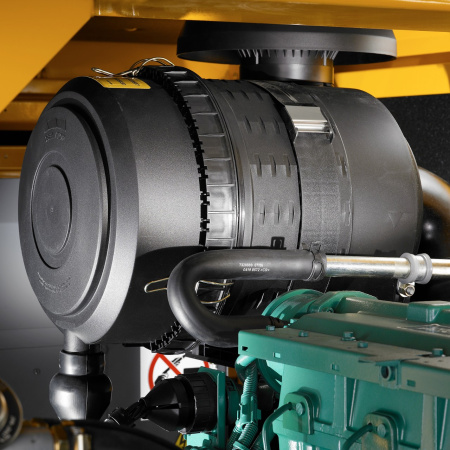

- Двойная система фильтрации воздуха служит дополнительной защитой двигателя и позволяет использовать генератор в условиях повышенной запыленности.
- Генераторы серии QAS комплектуются надежными двигателями, адаптированными к российским стандартам топлива и оснащены дополнительным фильтром высокой степени очистки.
- Герметичный поддон для защиты от утечки рабочих жидкостей и внешние выходы для удобства их слива. Запираемая на ключ внешняя топливная горловина.

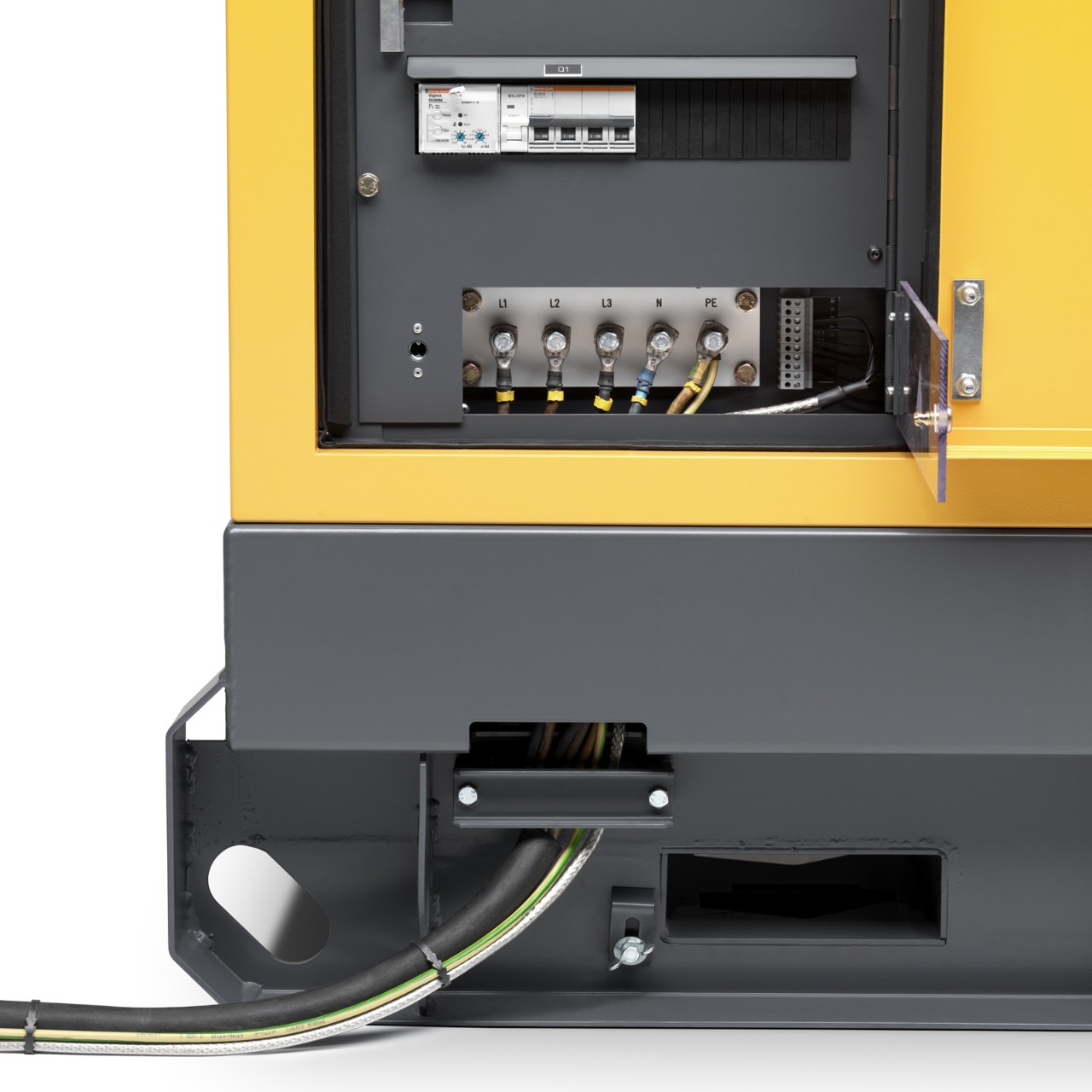

- Клеммная колодка позволяет быстро и безопасно коммутировать силовые кабели. Сквозная трасса с естественным изгибом и разгрузкой натяжения.
- Устройство защитного отключения и заземляющий стержень для безопасной эксплуатации.
Опциональные возможности:
- Блок силовых розеток для быстрого подключения профессионального и бытового инструмента или приборов. Различные конфигурации позволяют подобрать оптимальный вариант.
- Предлагаются различные панели управления генератором для расширения его функциональных возможностей. Например, для подключения коммутационных модулей (Ethernet, 3G, GPS) для удаленного мониторинга, либо для организации параллельной работы с сетью или нескольких генераторов между собой.
- Опционально предлагается увеличенный топливный бак, что позволяет существенно повысить автономность электростанции. Заправка осуществляется через основную заправочную горловину. Возможна комплектация быстроразъемным соединением (на фото слева) для подключения внешнего топливного бака.
- Подогреватель охлаждающей жидкости двигателя для облегчения запуска генератора в зимний период эксплуатации.
- Выключатель массы позволяет отключать аккумуляторную батарею во время длительного простоя генератора.
Видеообзор дизельного генератора "Atlas Copco" серии "QAS":
Стандартная комплектация:
- дизельный четырехтактный шестицилиндровый двигатель SCANIA DC13 072A;
- синхронный бесщеточный генератор переменного тока WEG AG10 315, допускающим 300%-ную перегрузку по току в течение 20 секунд;
- система водяного охлаждения с мощным осевым вентилятором;

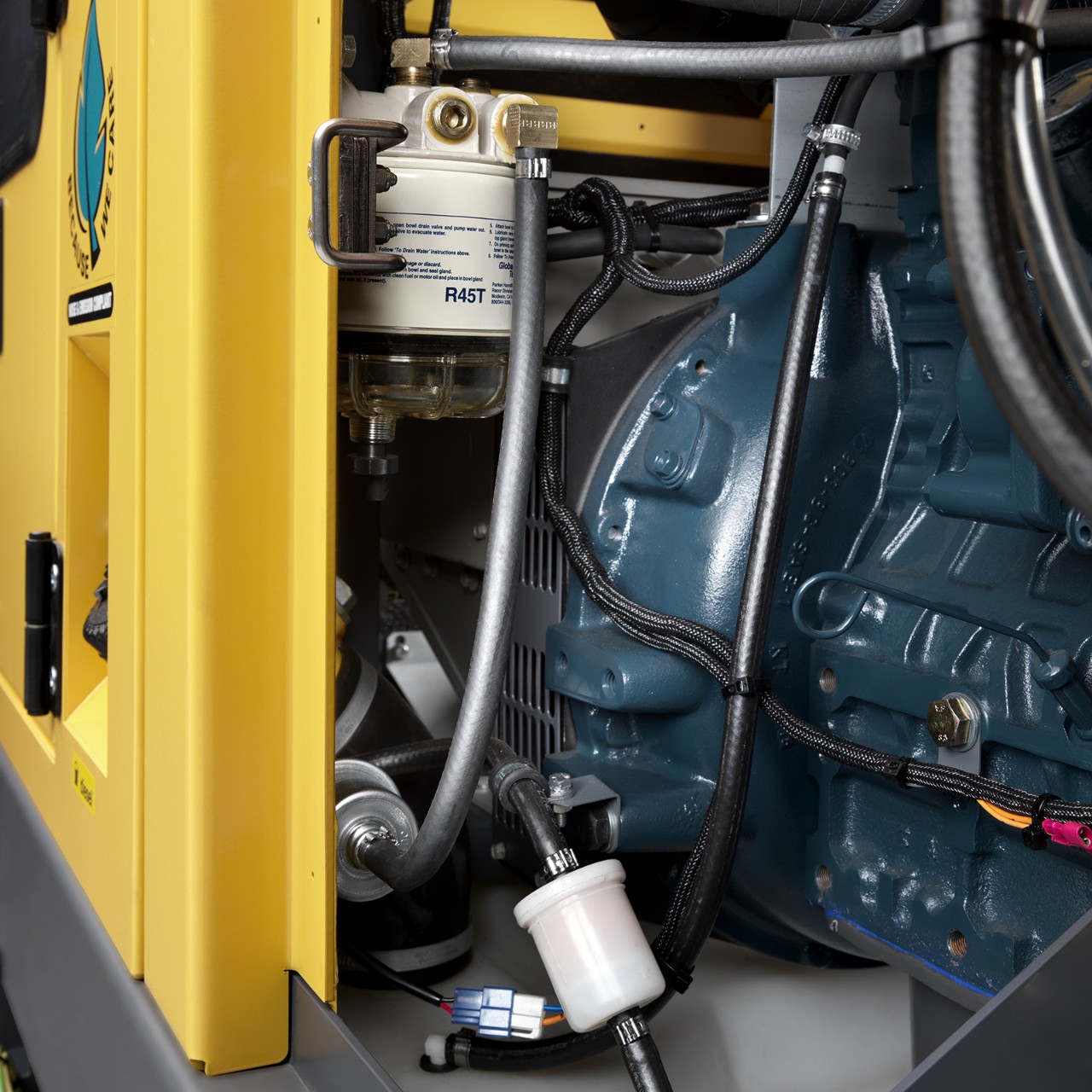

- система фильтрации топлива с предварительным влагоотделением;
- автоматический регулятор напряжения по 3-м фазам с точностью регулировки ± 1 %;
- электронный регулятор скорости вращения (частоты) с точностью регулировки ± 0,25 %;
- встроенный запирающийся топливный бак емкостью 820 литров, топливная горловина выведена наружу;
- разъем для подключения к внешнему топливному баку;
- дренажный масляной шланг и дренажный шланг для охлаждающей жидкости;
- система шумоглушения, обеспечивающей уровень шума 74 дБА на расстоянии 7 метров при 75% нагрузке;
- система "холодного" пуска;
- электрический подогреватель охлаждающей жидкости;
- устройство зарядки аккумуляторных батарей;
- системы защиты по высокой температуре охлаждающей жидкости, низкому давлению масла, высокой скорости вращения и падению напряжения;
- герметичная рама с салазками и пазами под вилочный погрузчик.
