Характеристики
Мощность, кВа
—
0.5
Количество фаз
—
Одна
29 000 ₽/шт
Варианты цен
29 000 ₽/шт
Получить скидку
В корзину
Купить в 1 клик
Общие | |
Полная мощность, кВА | 0.5 |
Активная мощность, кВт | 0.4 |
Способ установки | настенный |
Топология | on-line (с двойным преобразованием) |
Режимы работы | on-line, автономный, ECO |
Страна производитель | Россия |
Ток заряда от сети, А | 1 |
Номинальное напряжение комплекта АКБ, В | 24 |
Входные характеристики | |
Тип входной сети | однофазная трехпроводная (L, N, PE) |
Совместимость с генератором | да |
Номинальное входное напряжение, В | 220 |
Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
Предельный диапазон входного напряжения, В | 90 — 295 |
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % | +5, +10, +15, +20, +25 (значение по умолчанию: +20) |
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % | -5, -10, -15, -20, -25 (значение по умолчанию: -20) |
Допустимый диапазон входной частоты, Гц | 45 — 65 |
Номинальная входная частота, Гц | 50 |
Входной коэффициент мощности | 0,99 |
Максимальный входной ток, А | 2.7 |
Потребляемая мощность в режиме холостого хода, Вт | 20 |
Плавный пуск | да |
Диапазон входного напряжения в режиме байпас, В | настраивается пользователем в диапазоне ±25% с шагом 5%, по умолчанию: ±20% |
Диапазон входного напряжения для ECO режима, В | настраивается пользователем в диапазоне ±25% с шагом 5%, по умолчанию: ±20% |
Выходные характеристики | |
Тип выходного напряжения | однофазный |
Номинальное выходное напряжение, В | 220 |
Диапазон настройки выходного напряжения, В | 210-240 |
Точность стабилизации выходного напряжения, % | ±2 |
Форма выходного напряжения | чистая синусоида |
Выходной коэффициент мощности | 0,8 |
Номинальная выходная частота, Гц | 50 ± 0.1 |
Точность стабилизации выходной частоты (при работе от АБ), % | ±0,2 |
Максимальный выходной ток, А | 2.3 |
Коэффициент нелинейных искажений выходного напряжения, % | Коэффициент нелинейных искажений выходного напряжения, % |
Крест-фактор | 3:1 |
Перегрузочная способность (при работе в режиме on-line или от батарей) | 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
Перегрузочная способность (при работе через байпас или в режиме ECO) | 200% – в течение 40 с |
КПД при работе через байпас или в режиме ECO, % | 99 |
КПД в автономном режиме, % | 81 |
Время переключения в автономный режим из режима on-line, мс | 0 |
Время переключения в автономный режим из режима ECO, мс | 7 |
КПД при работе в автономном режиме (питание от АБ), % | 86 |
КПД в режиме on-line, % | 95 |
Аккумуляторные батареи (АБ) | |
Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
Номинальное напряжение АБ, В | 24 |
Ориентировочное время автономной работы (при 80% загрузке ИБП) | 12 мин |
Номинальный ток заряда встроенного ЗУ, А | 1 |
АКБ | встроены, возможно подключение внешних |
Функционал управления АБ | калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
Холодный старт | да |
Срок службы АБ, лет | до 7 (в зависимости от условий эксплуатации) |
Защита | |
Перегрузка по выходу | электронная защита c автовосстановлением |
Короткое замыкание | электронная защита c автовосстановлением |
Перегрев | электронная защита c автовосстановлением |
Защита от импульсных перенапряжений | варистор (2 кВ, 1/50 мкс) |
Защита от высокочастотных помех | 100 кГц - 30 МГц |
Защита от «глубокого» разряда батарей | да |
Защита от аварии в ИБП | электронная аварийная защита |
Электронный автоматический байпас | да |
Панель управления и интерфейсы | |
RS-232 | опция (требуется установка карты мониторинга) |
mini-USB | опция (требуется установка карты мониторинга) |
USB | опция (требуется установка карты мониторинга) |
Ethernet | опция (требуется установка карты мониторинга) |
«Сухие» контакты | опция (требуется установка карты мониторинга) |
Звуковой сигнал | автономный режим (каждые 4с), низкое напряжение встроенных и/или внешних АБ (каждые 2с), батарея отсоединена/полностью разряжена/нуждается в замене (каждые 0,5с), перегрузка и неисправность ИБП (непрерывный сигнал) |

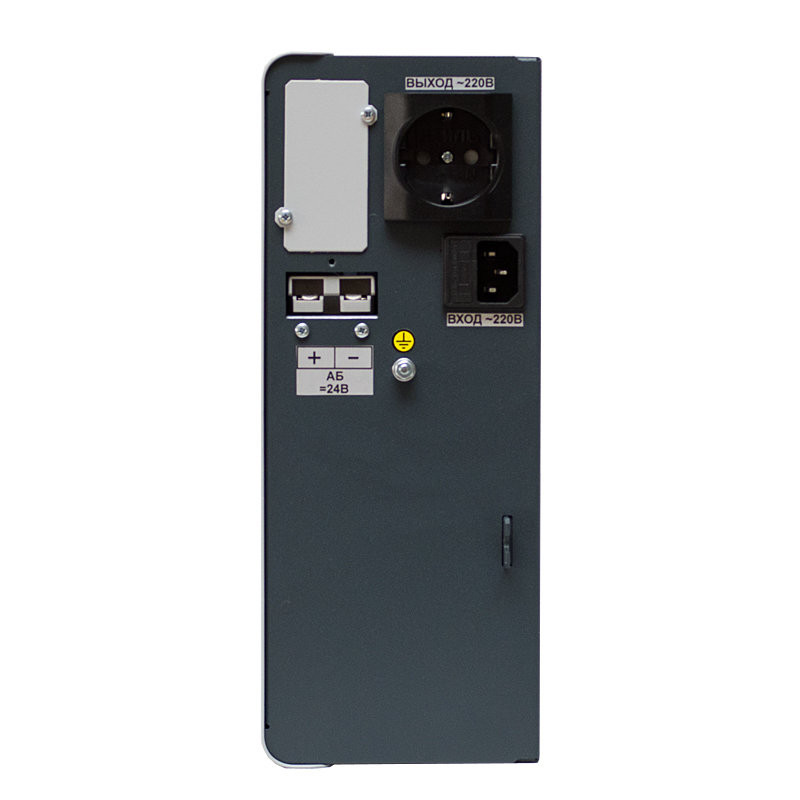

Подключение | |
Входная сеть | сетевой кабель с евровилкой |
Нагрузка (выходные разъёмы) | EURO F-type с заземлением (1 шт.) |
Надежность и эксплуатационные характеристики | |
Диапазон рабочей температуры, °С | от +5 до +40 |
Диапазон температуры хранения, °С | от -40 до +40 |
Тип выпрямителя | IGBT |
Горячая замена АКБ | не предусмотрена |
Функционал управления АКБ | тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция), контроль АБ по "средней" точке (опция) |
Непрограммируемые "сухие" контакты | опционально |
RS-485 | опционально, протокол Modbus RTU |
Программируемые "сухие" контакты | опционально |
Порт аварийного дистанционного отключения ИБП (EPO) | не предусмотрен |
Количество и ёмкость встроенных АКБ | 2 * 9 А/ч |
Тип охлаждения | естественное (безвентиляторное) |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Рабочая высота, м | до 3000 м над уровнем моря |
Степень защиты от пыли и влаги | IP20 |
Срок службы, лет | 10 |
Наработка на отказ, ч | не менее 70000 |
Гарантийный срок, мес | 24 |
Механические характеристики | |
Масса, кг | 10.4 кг |
Цвет корпуса | серый |
Габаритные размеры ВхШхГ (без упаковки), мм | 287 × 357 × 112 мм |
Сервисный байпас | внешний, поставляется отдельно |
Перегрузочная способность | 105 ~ 130% - в течение 60 с; 130 ~ 150% - в течение 1 с; более 150% - 0,2 сек с последующим переключением на байпас |
Принцип стабилизации | online |
Климатическое исполнение | не морозостойкий |
Точность стабилизации, % | 2 |
Дисплей | жк-дисплей |
Автоматический байпас | установлен |
Разъём USB | не более 8 (до 90% емкости) |
ИБП Штиль предназначен для бесперебойного электропитания подключенного электрооборудования, а также для защиты от повышенного или пониженного сетевого напряжения, высоковольтных выбросов и провалов входного напряжения, гармонических искажений, электрических помех.
ИБП Штиль серии SW изготавливаются в настенном исполнении.
ИБП рассчитан на работу в однофазных сетях переменного напряжения с номинальным значением напряжения 230 (220) В и частотой 50 Гц.
ИБП обеспечивает:
- круглосуточную и непрерывную работу;
- автоматический переход на работу от аккумуляторной батареи при выходе сетевых параметров из допустимого диапазона;
- автоматический переход на работу от сети при возвращении сетевых параметров в допустимый диапазон;
- автоматический заряд/подзаряд АБ при работе от сети.
