| Вход | 1 фаза | 3 фазы |
| Напряжение | 110VAC - 275VAC ± 15% VAC | 190VAC - 480VAC ± 15% VAC |
| Частота | 50, 60 или 400Hz ± 10% | |
| Тип выпрямителя | 6 пульсный / 12 пульсный / IGBT | |
| THDi на входе | 30% (6p) / 10%(12p) / 5% (IGBT) | |
| Выход | ||
| Напряжение на выходе | 110VAC - 275VAC ± 1% VAC | 190VAC - 480VAC ± 1% VAC |
| Мощность | 5 – 200 кВA (3:1) | 5 – 600 кВA (3:3) |
| КПД | до 90% (6/12 пульсный) – до 93%(IGBT) | |
| Частота | 50, 60 или 400Гц ± 1% | |
| Перегрузочная способность | постоянная @ 110%, 10 минут @ 110-125%, 1 минута @ 125-150%, байпас >150% | |
| Коэффициент мощности | 0.8 | |
| Крест-фактор | 3:1 | |
| THDu | 2% @линейной нагрузке/ 5% @нелинейной нагрузке | |
| Пульсация напряжения DC | 1% с батареями, 2% без батарей | |
| Номинальное напряжение DC шины | 110 – 650VDC | |
| Физические характеристики | ||
| Класс защиты | Стандартно IP42, опционально: от 42 до 66 | |
| Система охлаждения | принудительная с резервируемыми вентиляторами (опционально естественное и водное охлаждение) | |
| Ввод кабеля | стандартно снизу, опционально: сверху, сзади, сбоку | |
| Цвет кабинета | стандартно: RAL7032,7035 (другие опционально) | |
| Окружающая среда | ||
| Рабочая температура | 0 - 50C° | |
| Температура хранения | -25 - 70C° | |
| Влажность | до 90% (без конденсата) | |
| Высота над уровнем моря | до 1000 м | |
| Шум | 50 - 73 dBA (зависит от мощности) | |
| Коммуникации | ||
| Интерфейсы | RS232, сухие контакты x4 - x16 (RS485, TCP опционально) | |
| Параллельная работа | пассивная параллельная работа с блокирующим диодом (опционально активная параллельная работа с делением тока) | |
| Стандарты | ||
| IEC 60146-1-1:2009 | полупроводниковые преобразователи – базовые требования | |
| IEC 62040-1/2:2008 | ИБП – Часть 1-2 Общие требования / Эл.магнитная совместимость | |
| IEC 60335 | общие требования безопасности | |
| IEC 61204 | эл.питающие установки низкого напряжения постоянного тока | |

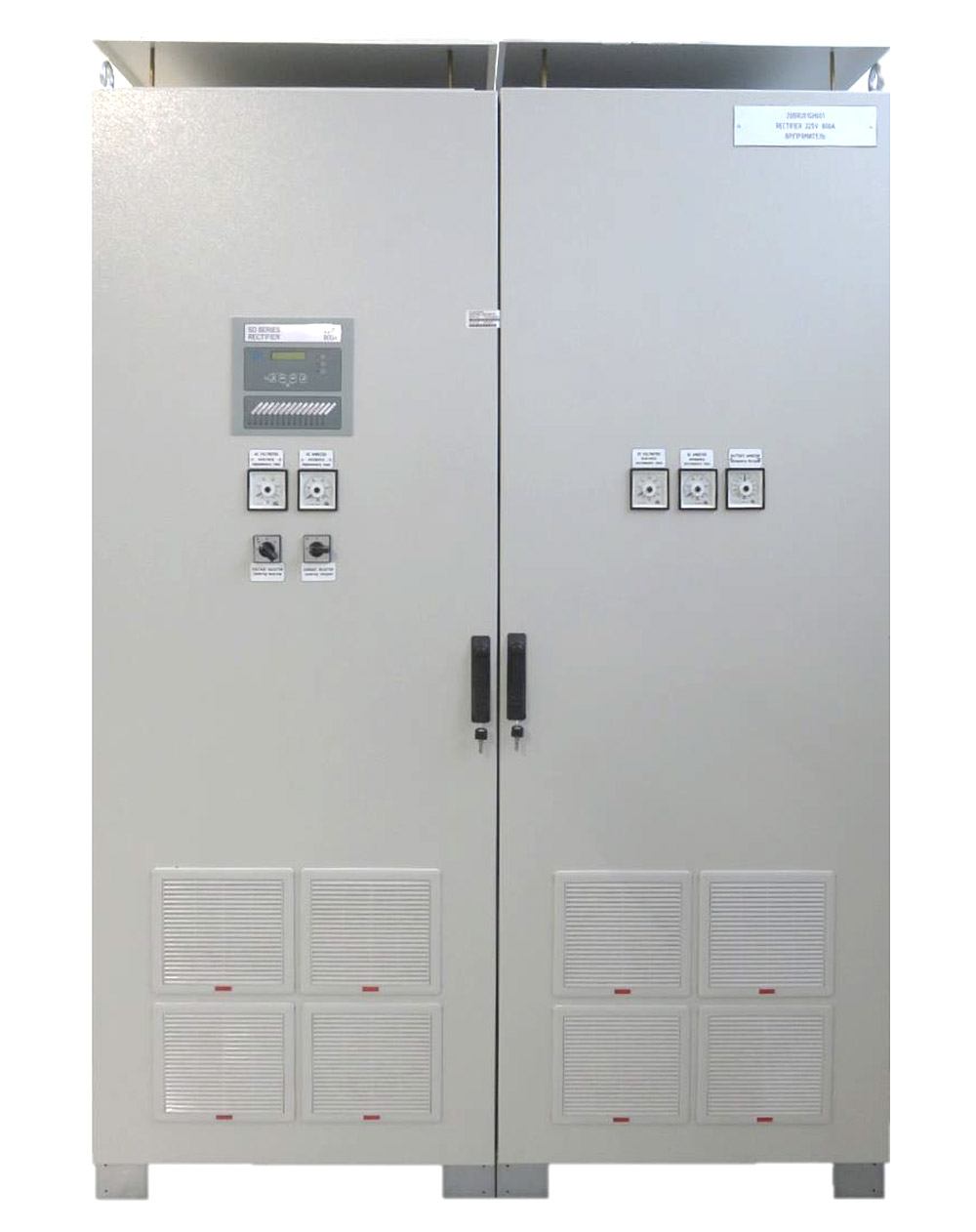

Промышленный ИБП серии PL производства компании EPC разработан с высокой степенью надежности. Промышленное исполнение должно быть крепким и работать безотказно долгие годы. С учетом этих требований мы создали новую серию ИБП совмещающую в себе проверенные надежные технологии прошлого и современные решения по цифровому управлению для максимальной отдачи системы. Наше преимущество в бесперебойной работе Вашей системы в режиме 24/7.
Благодаря широким возможностям кастомизации, серия GC очень гибка к Вашим требованиям, благодаря понятному интуитивному интерфейсу Вы можете вносить изменения в конфигурацию в режиме реального времени. Компоненты со сроком службы 20+ лет и дизайн созданный для работы более 20 лет Вы измените свое мнение о системах бесперебойного питания.
Высокая степень защиты до IP66 гарантирует работу в тяжелых условиях. Модульная конструкция плат с возможностью горячей замены позволяет делать быстрое и эффективное обслуживание и ремонт.
Имеется возможность гибкой конфигурации под Ваши требования.
Основные области применения
- Электростанции комбинированного цикла и гидроэлектростанции
- Химические заводы
- Цементные, металлообрабатывающие предприятия
- Электростанции
- Подстанции среднего напряжения
- Нефтеперерабатывающие заводы
- Нефтяные платформы
- Госпитали и хирургические кабинеты
- МРТ, КТ, рентгенография
- Железные дороги
- Береговые доки и порты
- Транспорт
Защита
- Температурная компенсация заряда батарей
- Вспомогательные контакты отключения
- Автоматы на входе и выходе (опционально размыкатели)
- LVD для защиты батарей
- Защита от утечки на землю AC/DC (с выдачей ошибки на реле)
- Контроль последовательности и напряжения фаз
Особенности
- Широкий диапазон входного напряжения (±15%)
- Широкий диапазон входной частоты (±10%)
- Чистая синусоида на выходе
- Работа при частотах 50-400Гц
- Трансформатор гальванической изоляции на входе и выходе
- DSP процессор
- IPM/IGBT технология
- Работа с высокими перегрузками
- Аудио и LED сигналы
- Программируемые сухие контакты
- Раздельный байпас
- Дружественный интерфейс передней панели
- ModBus
- LCD и ЗУ работают при отсутствии сети
- Защита корпуса до IP66
- Самодиагностика с лог-файлом
- Умная система заряда АКБ (автоматический/ограничивающий заряд)
- Параллельная работа
- Модульная структура плат для простого обслуживания и ремонта
Дополнительные опции
- Двойной ввод источника питания
- 12 пульсный выпрямитель (10% THDi на входе)
- <5% THDi на входе с фильтром гармоник
- Настройки напряжения для разных стран и применений
- Возможность работы без нейтрали на входе
- Изолированная линия байпаса
- Регулирование напряжения байпаса (серво/статическое)
- Автоматический тест батарей
- Плавкие предохранители на AC и DC
- Вентиляторы с резервированием
- Естественное охлаждение + умная система вентиляции
- Цвет кабинета может быть выбран из всей палитры RAL
- Ввод кабеля (сверху/сбоку/снизу/сзади)
- Класс защиты до IP66
- RS485, TCP, SNMP и GSM
- Дисплей Touch Panel с графическими диаграммами
- Параллельная работа до 4-х устройств
- Питание DC нагрузки
Производство: Турция.
