Общие | |
Полная мощность, кВА | 15 |
Активная мощность, кВт | 13.5 |
Принцип стабилизации | инверторный |
Способ установки | рэковый |
Страна производитель | Россия |
Входные характеристики | |
Тип входной сети | однофазная трехпроводная (L, N, PE) |
Совместимость с генератором | да |
Номинальное входное напряжение, В | 220/230 |
Рабочий диапазон входного напряжения, В | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% |
Нижний порог отключения нагрузки, В | 90 |
Нижний порог подключения нагрузки, В | 110 |
Верхний порог отключения нагрузки, В | 310 |
Верхний порог подключения нагрузки, В | 290 |
Допустимый диапазон входного напряжения для работы автоматического байпаса, В | 187-245 |
Предельный диапазон входного напряжения, В | 90 — 310 |
Номинальная входная частота, Гц | 50 |
Допустимый диапазон входной частоты, Гц | 43 — 57 |
Пороги перехода на автоматический байпас / ЭКО режим, % | 0 — 0 |
Входной коэффициент мощности | 0,99 |
Максимальный входной ток, А | 7.3 |
Потребляемая мощность в режиме холостого хода, Вт | 30 |
Плавный пуск | да |
Выходные характеристики | |
Тип выходного напряжения | однофазный |
Номинальное выходное напряжение, В | 220 |
Диапазон настройки выходного напряжения, В | 220-230 с шагом 1 |
Точность стабилизации, % | 0 |
Быстродействие, мс | 0 |
Форма выходного напряжения | чистая синусоида |
Номинальная выходная частота, Гц | 50 (отклонение частоты выходного напряжения определяется частотой сети) |
Время автономной работы при отключении питания | не более 200 мс |
Максимальный выходной ток, А | 6.8 |
Коэффициент нелинейных искажений выходного напряжения, % | <1,5% при линейной нагрузке, <3% при нелинейной нагрузке |
Крест-фактор | 3:1 |
Перегрузочная способность | <105% - непрерывная работа, 105-150% - не менее 5 с |
КПД, % | 0 |
Время запуска, с | 20 |
Защита | |
Перегрузка по выходу | электронная защита c автовосстановлением |
Короткое замыкание | электронная защита c автовосстановлением |
Перегрев | электронная защита c автовосстановлением |
Защита от импульсных перенапряжений | варистор 2 кВ, форма волны 1/50 мкс |
Защита от высокочастотных помех | фильтр 100 кГц - 30 МГц |
Защита от аварии сети | автоматическое отключение с автовосстановлением |
Защита от аварии стабилизатора | электронная аварийная защита |
Электронный автоматический байпас | да |
Передельные значения частоты входного тока | автоматическое отключение с автовосстановлением |
Панель управления и интерфейсы | |
Дисплей | входное и выходное напряжение, нагрузка, температура, коды ошибок |
ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров |
USB | опция (требуется установка карты мониторинга) |
Ethernet | опция (требуется установка карты мониторинга) |
RS-485 | опция (требуется установка карты мониторинга) |
Сухие контакты | 3 шт. (опция) |
Светодиодная индикация | норма, авария |
Сервисное меню | просмотр версии ПО, просмотр журнала ошибок |
Настройки | корректировка выходного напряжения в диапазоне 220 ~ 230 вольт с шагом 1 В. |
Интерфейсы | опционально устанавливаются различные карты мониториинга |
Автоматический байпас | установлен |
Сервисный байпас | установлен, ручное переключение |
Подключение | |
Входная сеть | сетевой шнур с трёхполюсной вилкой |
Нагрузка (выходные разъёмы) | IEC-320-C13 (3 шт.), EURO F-type (1 шт.) |
Длина сетевого шнура, м | 1,5 |
Надежность и эксплуатационные характеристики | |
Установка | в помещении |
Наработка на отказ, ч | 150000 и более |
Диапазон рабочей температуры, °С | от +5 до +40 |
Диапазон температуры хранения, °С | от -40 до +40 |
Тип охлаждения | принудительное (вентиляторное) |
Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА | <32 (при минимальной скорости вращения вентиляторов), <41 (при максимальной скорости вращения вентиляторов) |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Рабочая высота, м | до 3000 м над уровнем моря |
Степень защиты от пыли и влаги | IP20 |
Срок службы, лет | не менее 10 |
Гарантийный срок, мес | 24 |
Уровень шума, дБ | до 61, бесшумно в режиме ЭКО |
Климатическое исполнение | не морозостойкий |
Механические характеристики | |
Габаритные размеры ВхШхГ (без упаковки), мм | 515 × 220 × 500 мм |
Габариты rack, ВхШхГ | 220 × 484 × 500 м |
Высота установки в стойку, U | 4 |
Масса, кг | 23 кг |
Цвет корпуса | серый |
Штиль IS15000RT обладает предельной выходной мощностью 15 кВА, обеспечивая двойное преобразование тока для защиты однофазной техники от резкой смены напряжения. Подходит для чувствительных цифровых приборов, используемых в офисе, дома, на предприятиях.

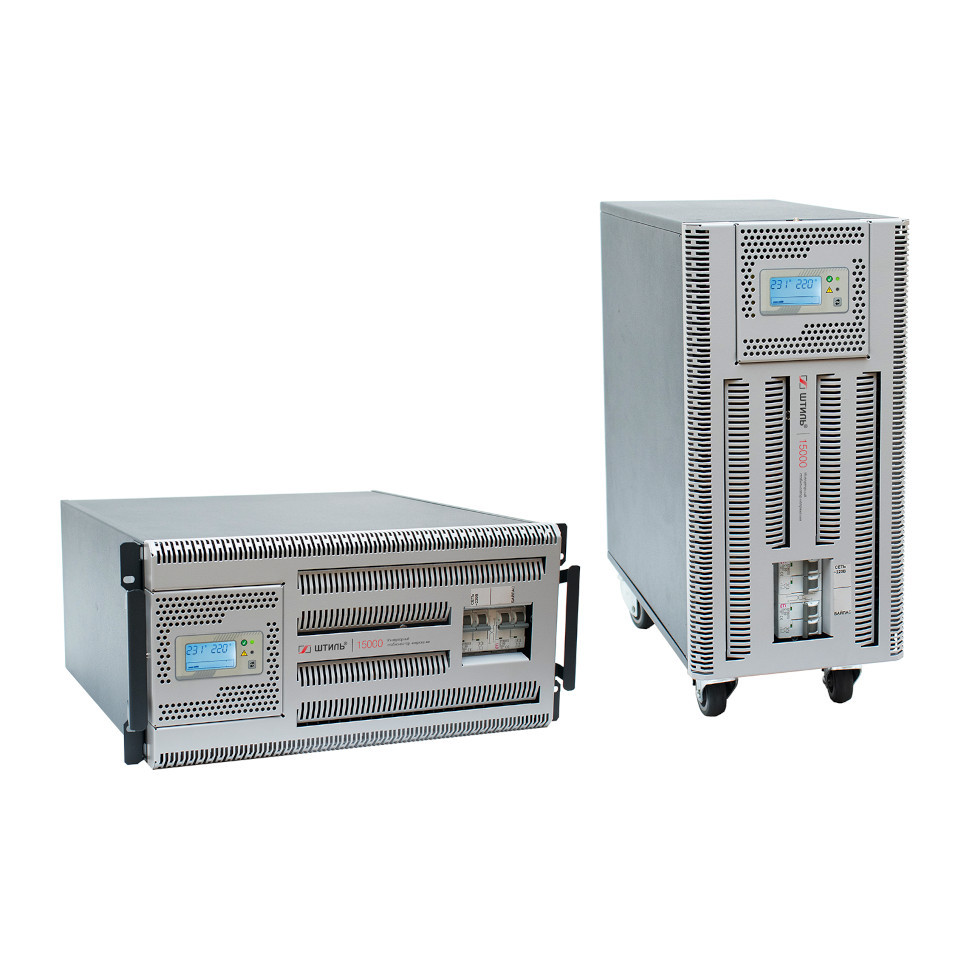

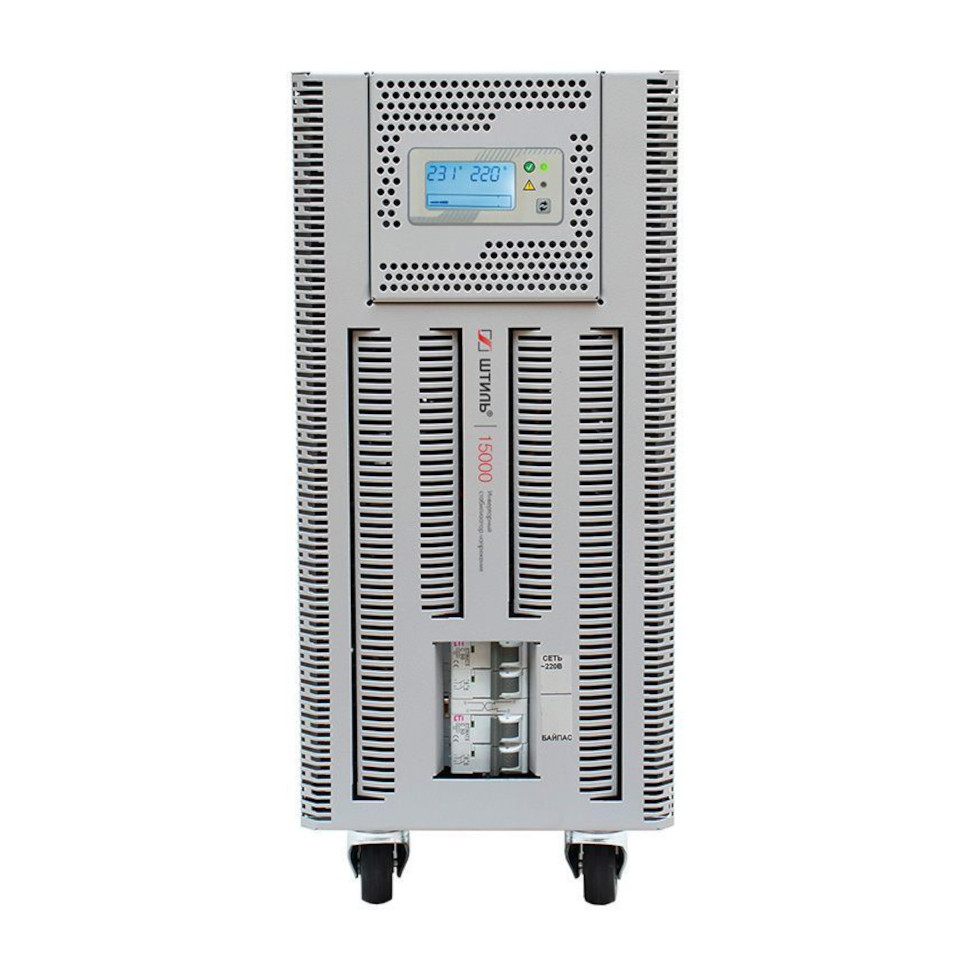

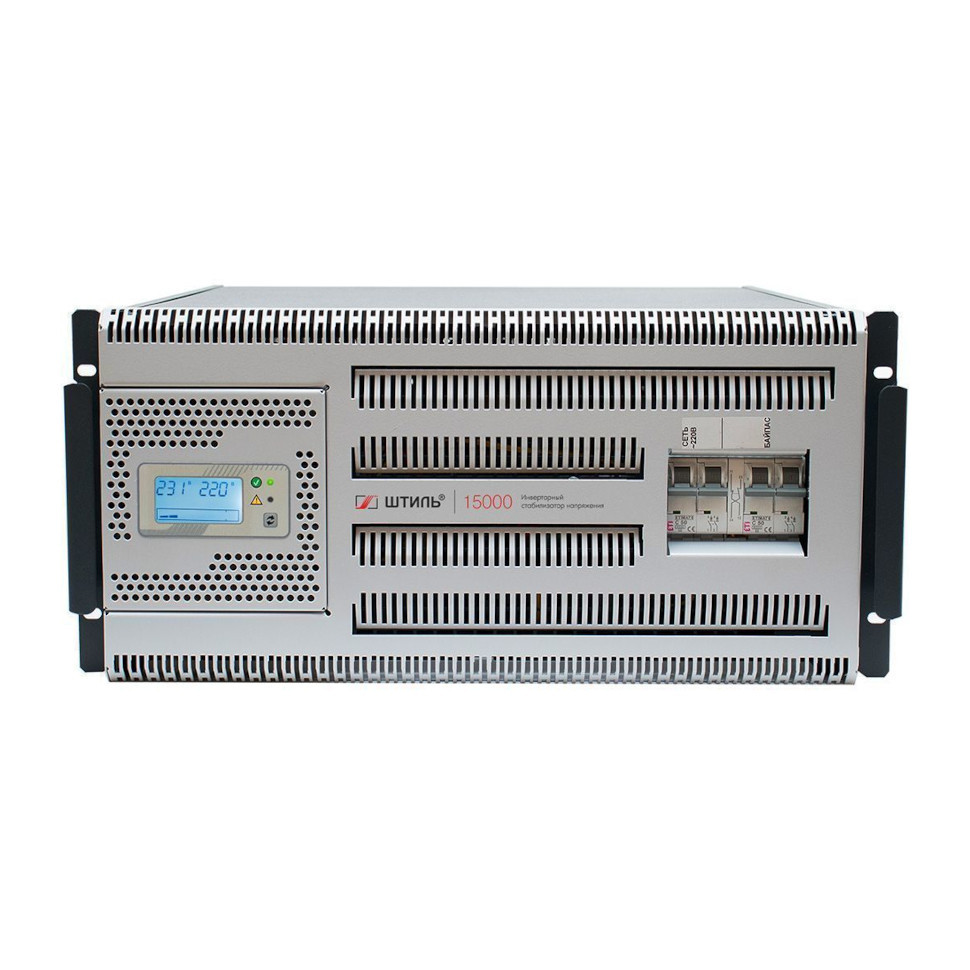

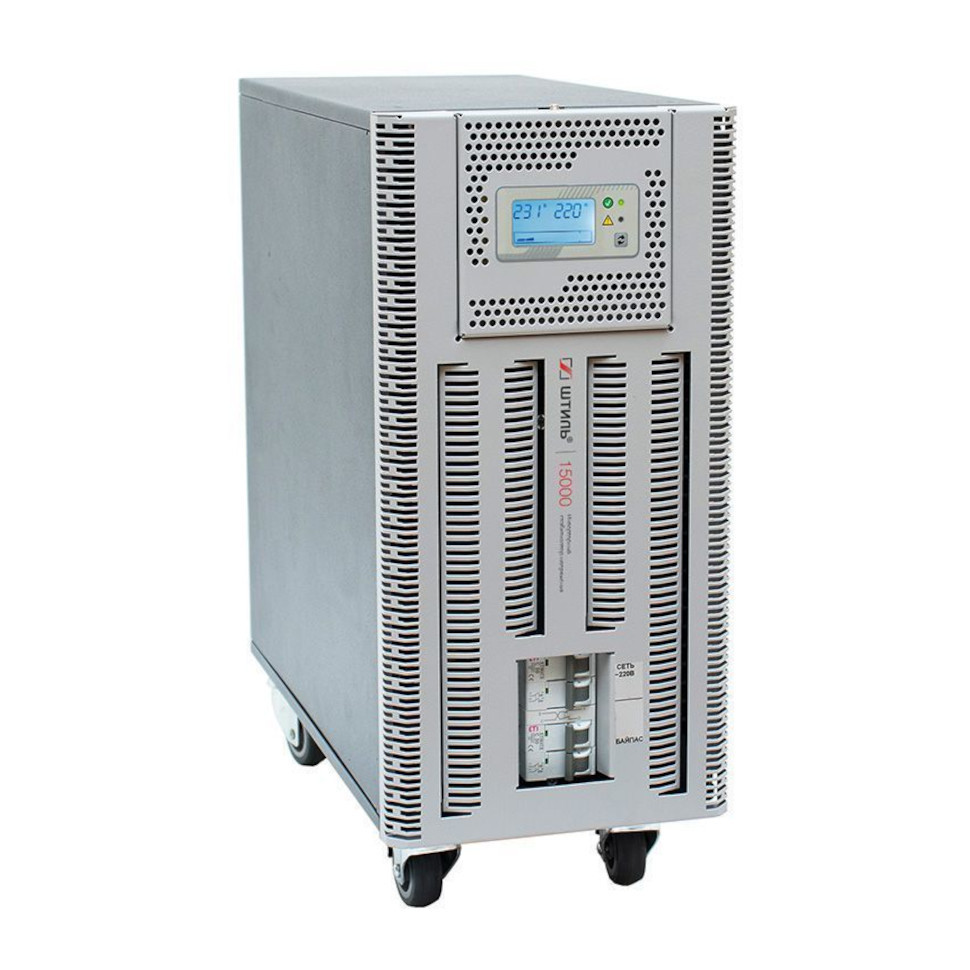

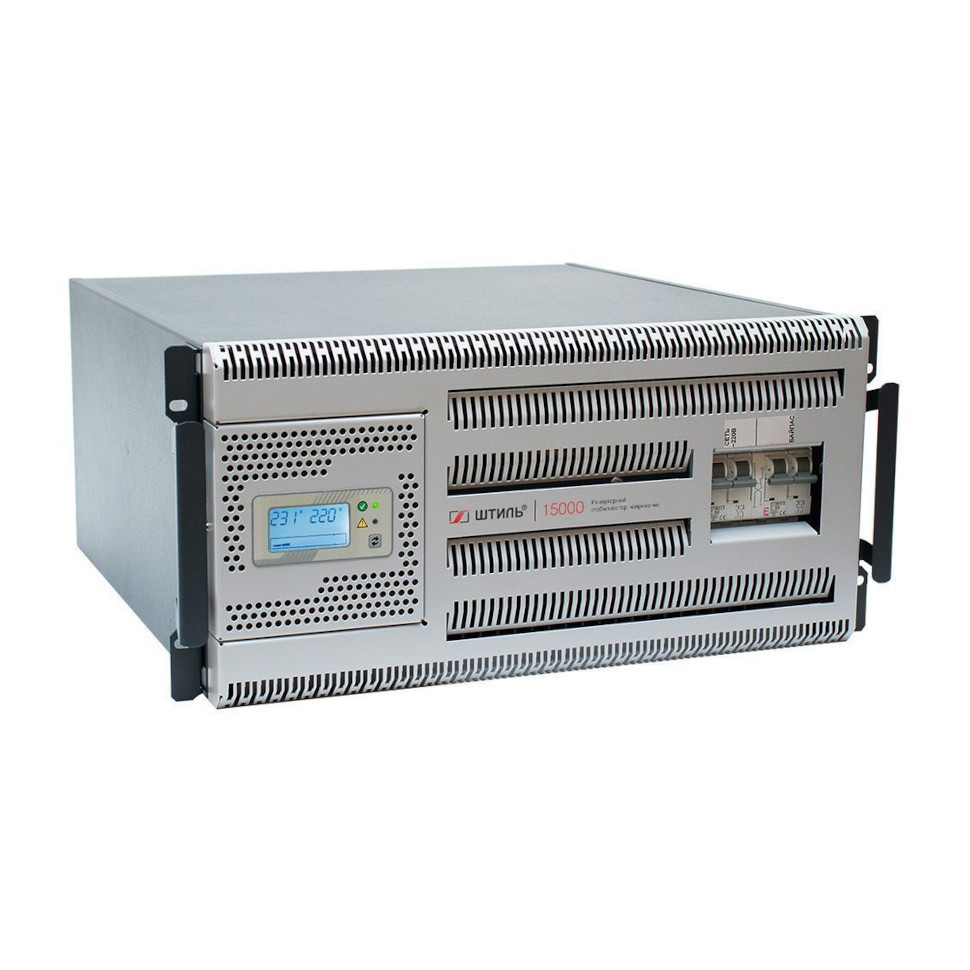

Для горизонтального монтажа устройства в стойку либо стальной шкаф прилагаются боковые крепежи. Вертикальная установка на пол возможна за счет комплектовочных роликов. Для правильного теплообмена на передней и задней панелях предусмотрена перфорация, поэтому Штиль IS1115RT следует использовать только в сухих помещениях с минимальной запыленностью.
Достоинства «Штиль» IS15000RT
- Удобное снятие показаний – небольшой двухстрочный дисплей и 4 дополнительных индикатора отображают все основные рабочие параметры. Здесь же находятся механические кнопки управления. Имеется возможность настроить удаленный доступ к настройкам (оборудованы слоты под карты мониторинга).
- Быстродействие – устройство реагирует на колебания входных параметров моментально (0 мс).
- Рабочий диапазон – колеблется от 90 В до 310 В при КПД, достигающем 97%.
- Правильная синусоида тока на выходе благодаря точности в пределах 2%.

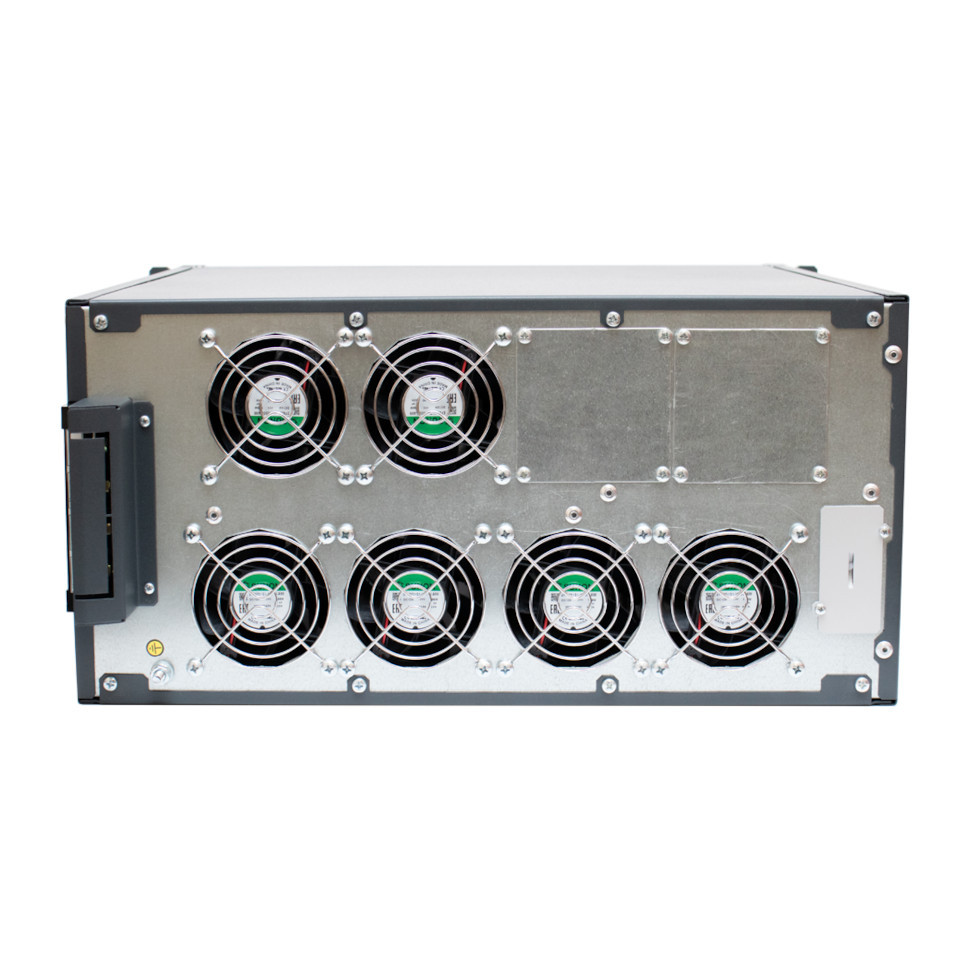

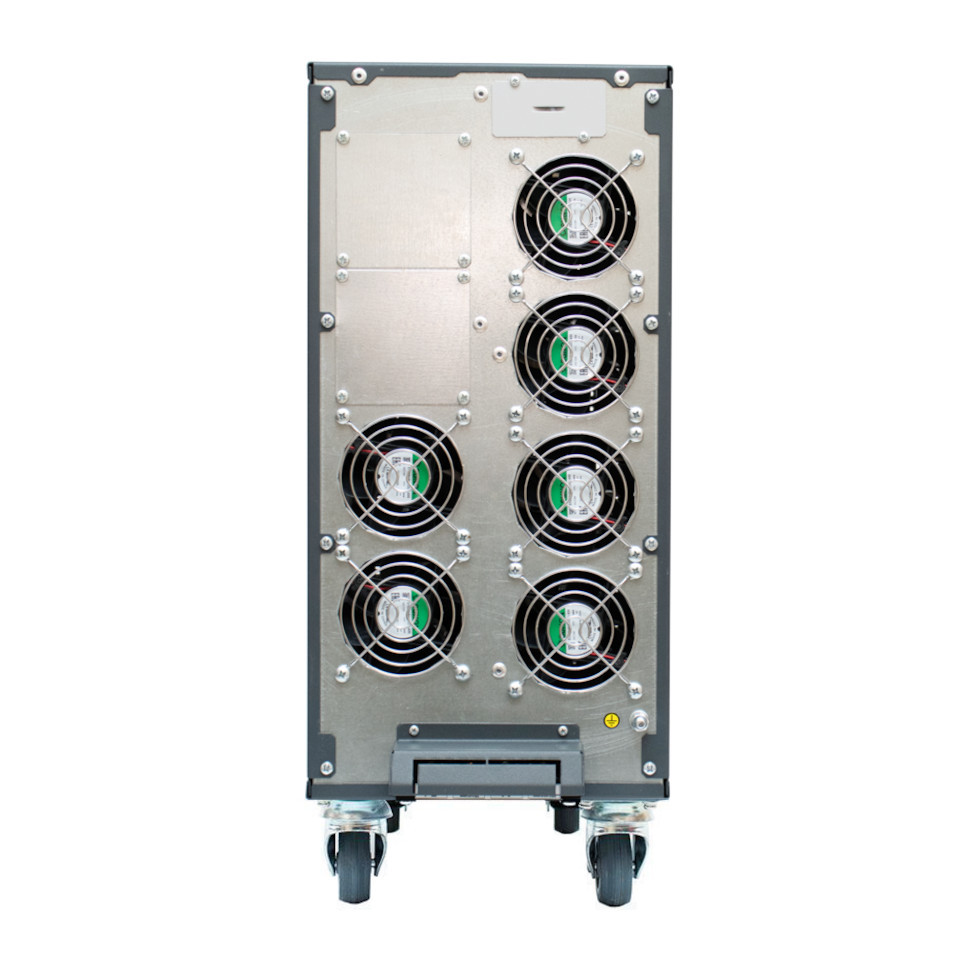

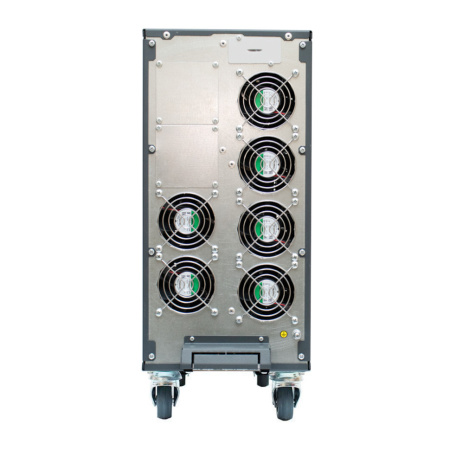

В Штиль IS15000RT предусмотрено вентиляторное охлаждение для работы даже при пиковых нагрузках. Функционирование кулеров с минимальным уровнем шума регулируется автоматически, подстраиваясь под текущий нагрев внутренних узлов.
