Общие | |
Полная мощность, кВА | 20 |
Активная мощность, кВт | 18 |
Принцип стабилизации | инверторный |

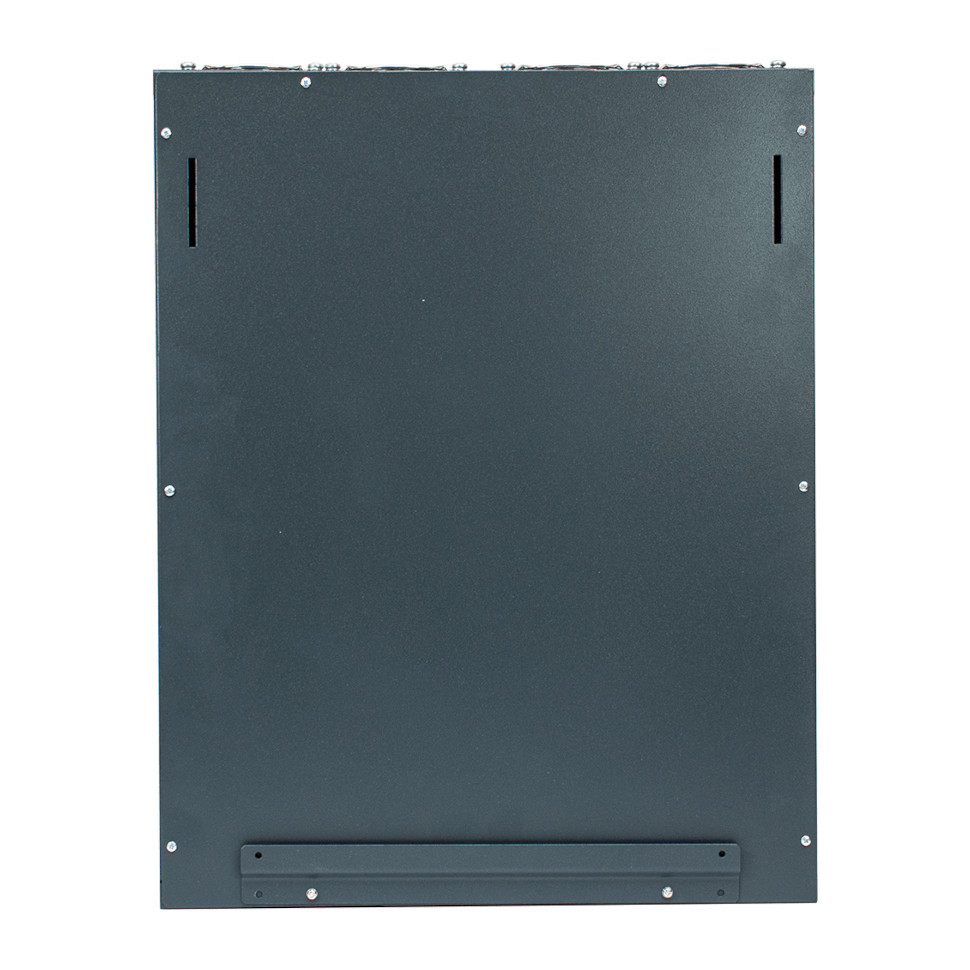

Способ установки | настенный |
Страна производитель | Россия |
Входные характеристики | |
Рабочий диапазон входного напряжения, В | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% |
Нижний порог отключения нагрузки, В | 90 |
Нижний порог подключения нагрузки, В | 110 |
Верхний порог отключения нагрузки, В | 310 |
Верхний порог подключения нагрузки, В | 290 |
Допустимый диапазон входного напряжения для работы автоматического байпаса, В | 187-245 |
Предельный диапазон входного напряжения, В | 90 — 310 |
Номинальная входная частота, Гц | 50 |
Допустимый диапазон входной частоты, Гц | 43 — 57 |
Входной коэффициент мощности | 0,99 |
Максимальный входной ток, А | 118 |
Потребляемая мощность в режиме холостого хода, Вт | 25 |
Плавный пуск | да |
Выходные характеристики | |
Тип выходного напряжения | однофазный |
Номинальное выходное напряжение, В | 220/230 |
Диапазон настройки выходного напряжения, В | 220-230 с шагом 1 |
Точность стабилизации, % | 0 |
Быстродействие, мс | 0 |
Форма выходного напряжения | синусоида без искажений |
Номинальная выходная частота, Гц | 50 ± 0.1 |
Время автономной работы при отключении питания | не более 200 мс |
Максимальный выходной ток, А | 92 |
Коэффициент нелинейных искажений выходного напряжения, % | <1,5% при линейной нагрузке, <3% при нелинейной нагрузке |
Крест-фактор | 3:1 |
Перегрузочная способность | <105% - непрерывная работа, 105-150% - не менее 5 с |
КПД, % | 0 |
Время запуска, с | 20 |
Защита | |
Перегрузка по выходу | автоматическое отключение с автовосстановлением |
Короткое замыкание | автоматическое отключение с автовосстановлением |
Перегрев | автоматическое отключение с автовосстановлением |
Защита от импульсных перенапряжений | варистор 2 кВ, форма волны 1/50 мкс |
Защита от высокочастотных помех | фильтр 100 кГц - 30 МГц |
Защита от аварии сети | автоматическое отключение с автовосстановлением |
Защита от аварии стабилизатора | автоматическое отключение |
Ручной байпас | да |
Передельные значения частоты входного тока | автоматическое отключение с автовосстановлением |
Панель управления и интерфейсы | |
Дисплей | входное и выходное напряжение, нагрузка, температура, коды ошибок |
ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров |
Светодиодная индикация | норма, авария |
Сервисное меню | просмотр версии ПО, просмотр журнала ошибок |
Настройки | корректировка выходного напряжения в диапазоне 220 ~ 230 вольт с шагом 1 В. |
Автоматический байпас | установлен |

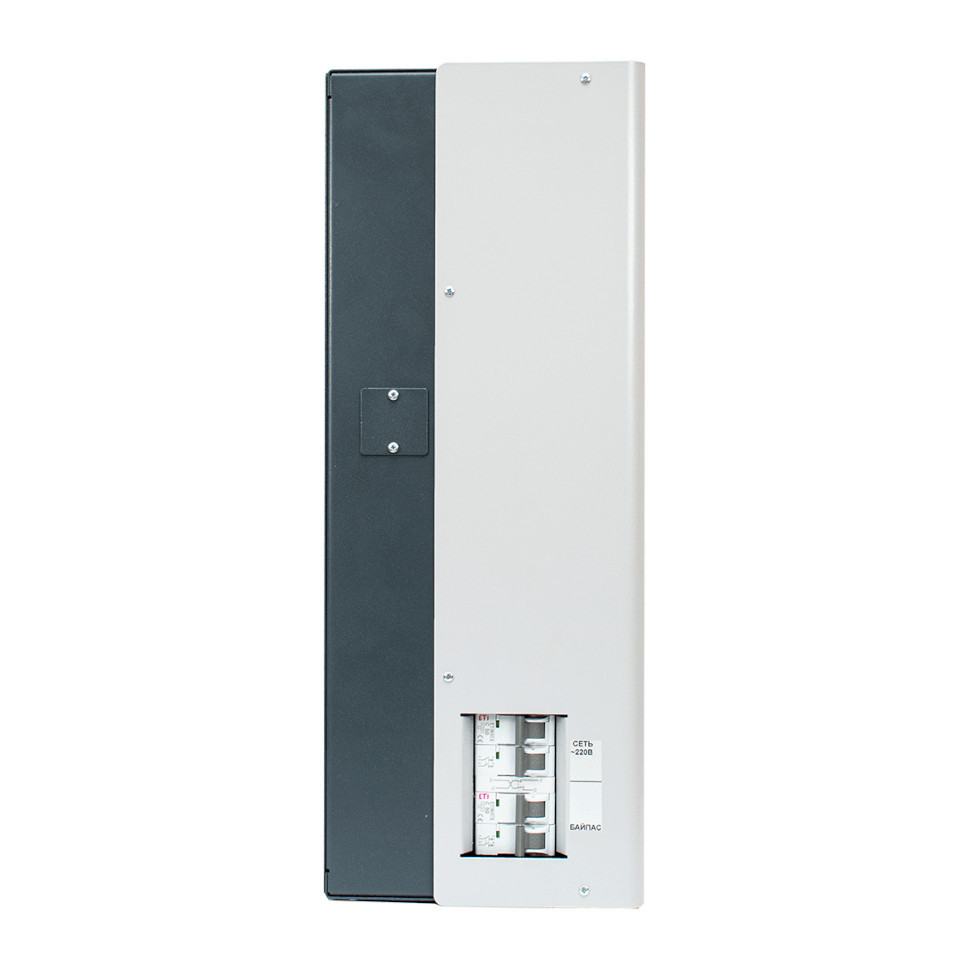

Сервисный байпас | установлен, ручное переключение |
Подключение | |

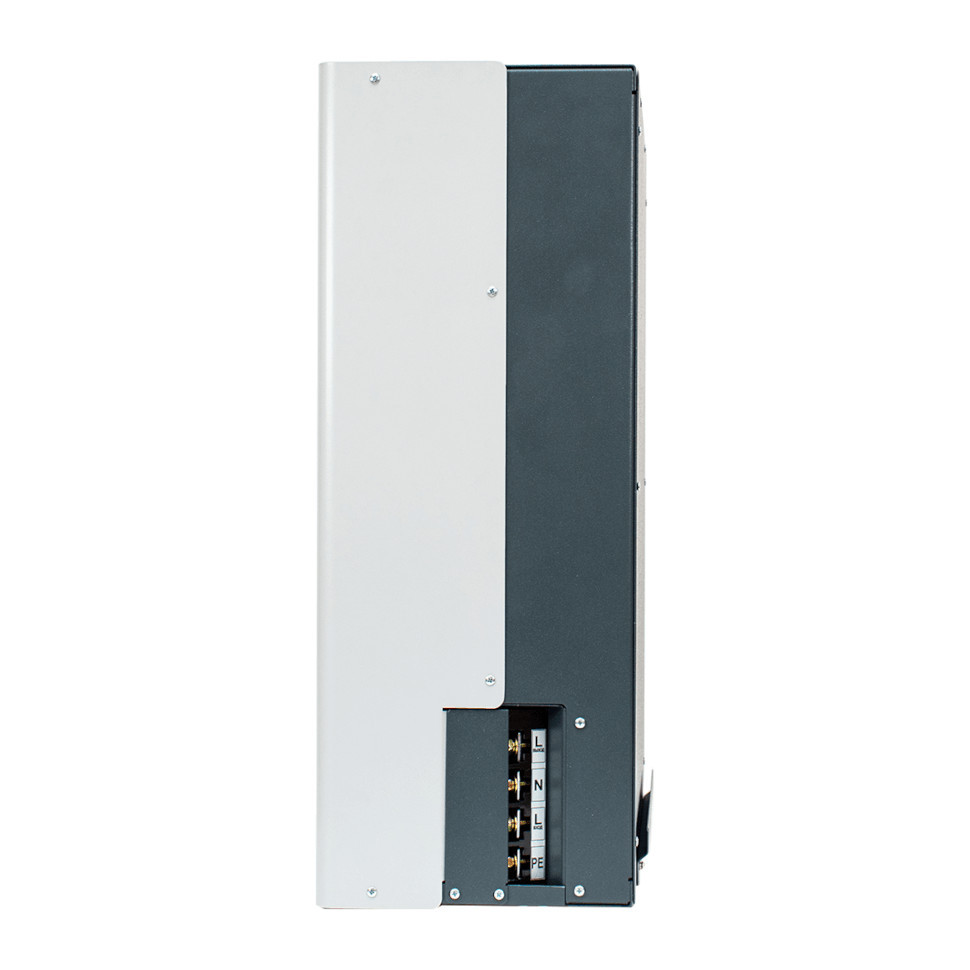

Входная сеть | клеммное подключение (L, N, PE) |
Нагрузка (выходные разъёмы) | клеммное подключение (L, N) |
Длина сетевого шнура, м | 1,5 |
Надежность и эксплуатационные характеристики | |
Установка | в помещении |
Наработка на отказ, ч | 150000 и более |
Диапазон рабочей температуры, °С | от +5 до +40 |
Диапазон температуры хранения, °С | от -40 до +40 |

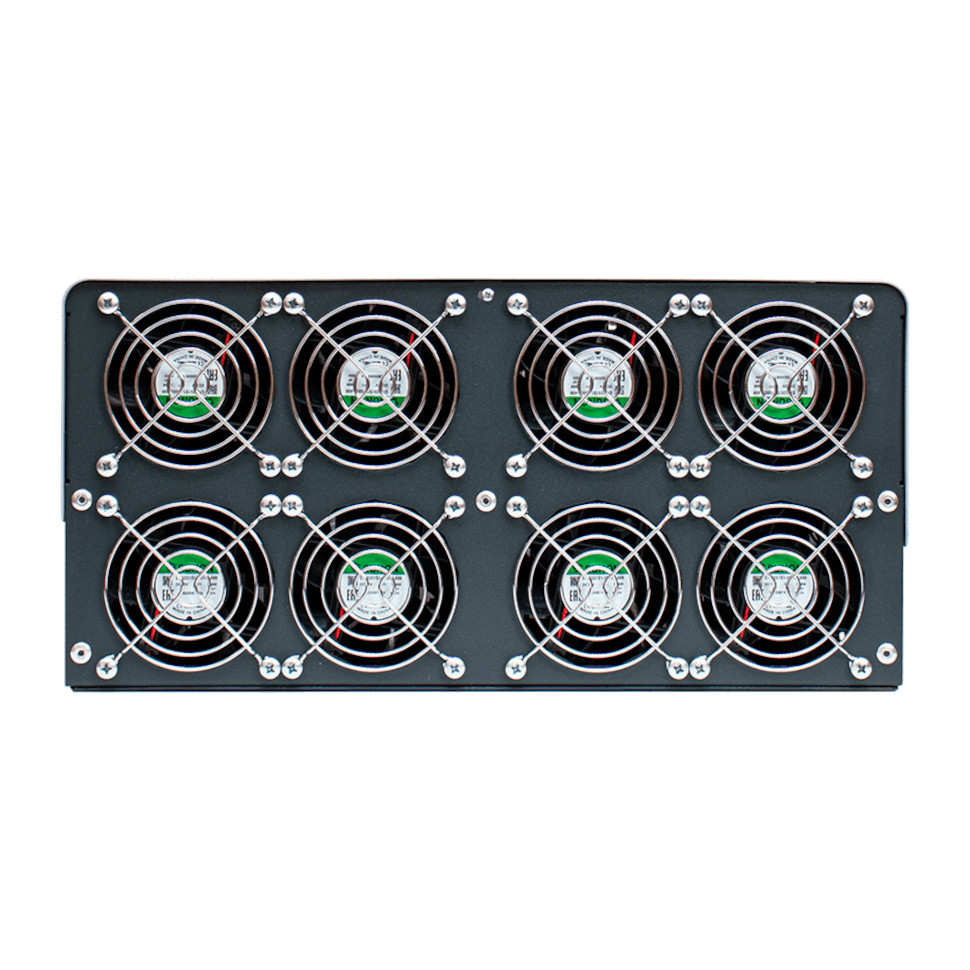

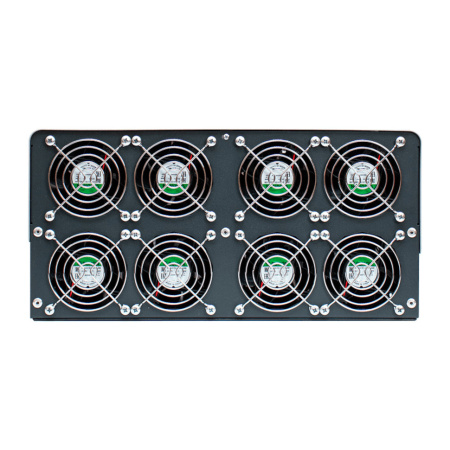

Тип охлаждения | комбинированное (конвекционное/вентиляторное) |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Рабочая высота, м | до 3000 м над уровнем моря |
Степень защиты от пыли и влаги | IP20 |
Срок службы, лет | не менее 10 |
Гарантийный срок, мес | 24 |
Уровень шума, дБ | до 40 |
Климатическое исполнение | не морозостойкий |
Механические характеристики | |
Габаритные размеры ВхШхГ (без упаковки), мм | 481 × 379 × 191 мм |
Масса, кг | 18 кг |
Цвет корпуса | серый |

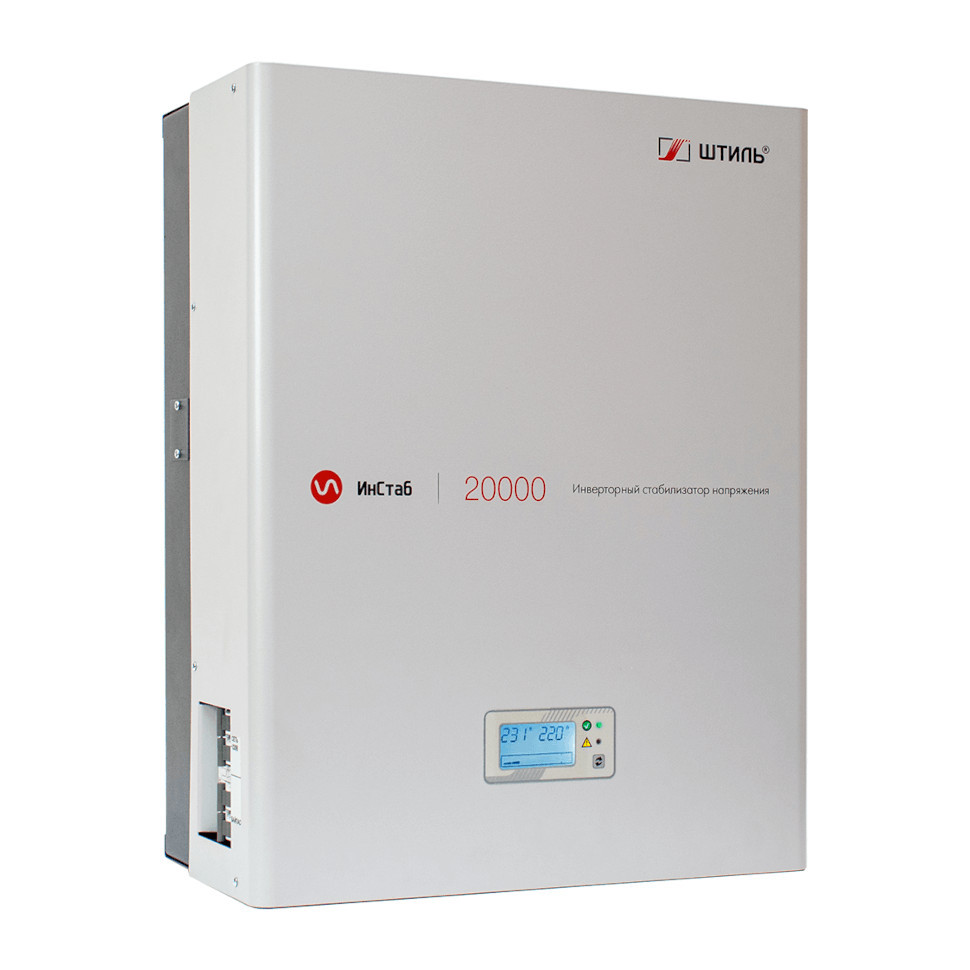

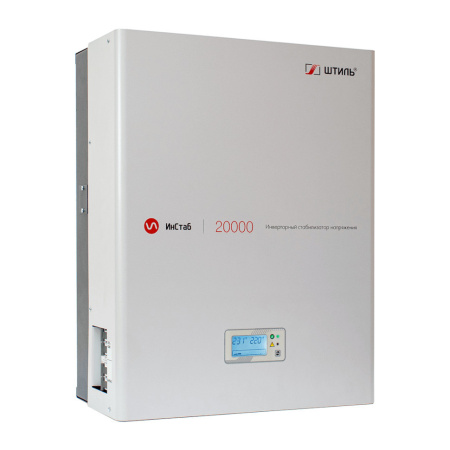

Стабилизирующее напряжение устройство IS20000 призвано обеспечивать ответственных потребителей качественным электропитанием. Модель надёжно защитит электрооборудование коммерческого либо бытового назначения, если суммарная потребляемая мощность не превышает отметки в 18 кВт.
Допускается подключать системы, благодаря которым полноценно автоматизируется домашнее хозяйство. Также можно подключать к стабилизатору отопительное и торговое оборудование, компьютеры, оргтехнику, кондиционеры, различные инструменты и дорогостоящие видеосистемы.
Стабилизация напряжения осуществляется по технологии двойного преобразования электроэнергии. Данный принцип функционирования позволил избавиться от автотрансформатора, поэтому стабилизатор обладает компактными размерами, повышенной надёжностью, малым весом. Наличие инвертора в схеме благоприятно сказывается на плавности, точности и непрерывности регулировки контролируемого параметра, а также возможности сформировать действительно настоящую синусоиду. Сигнал на выходе полностью очищен и от высокочастотных помех соответствующими фильтрами.

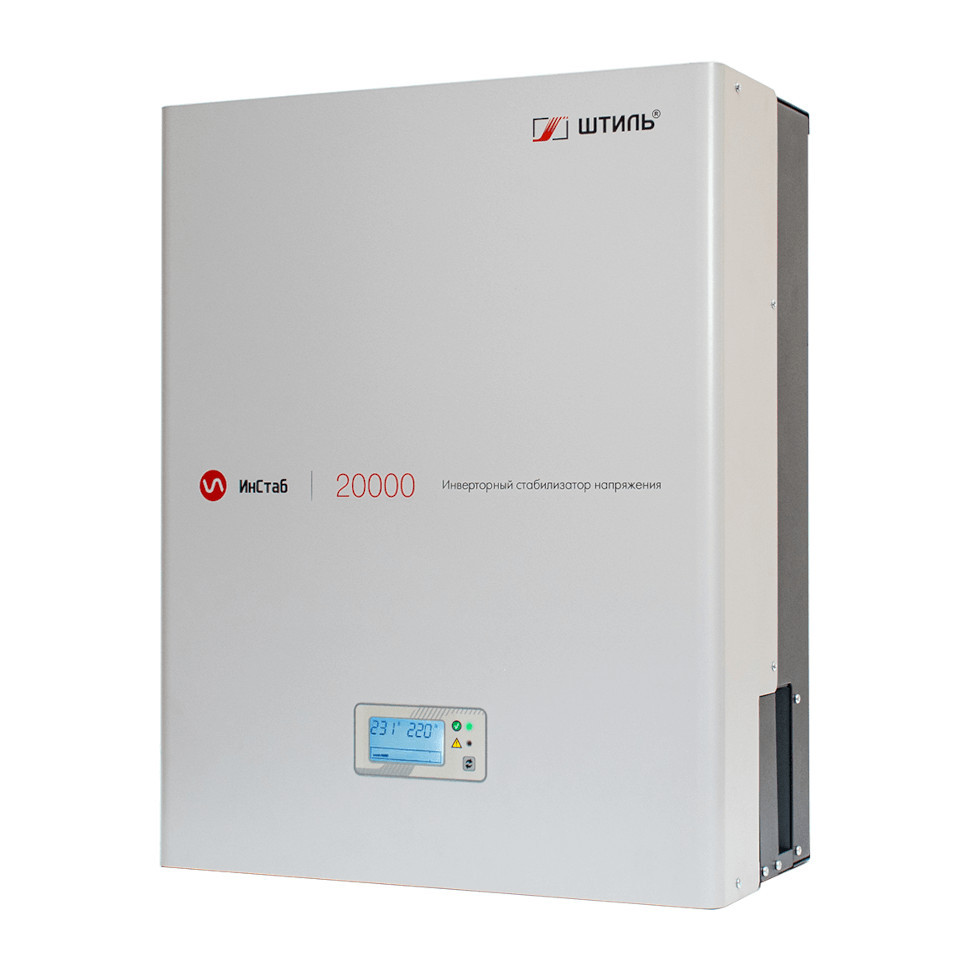

Панель управления, смонтированная на передней части стабилизатора включает светодиоды индикации и дисплей. Они позволяют настраивать необходимый уровень напряжения. С шагом в один вольт можно установить любое значение в диапазоне 220...230 В. Процедура выполняется после активации ручного байпаса.
