Общие | |
Полная мощность, кВА | 3.5 |
Активная мощность, кВт | 2.75 |
Принцип стабилизации | инверторный |
Способ установки | рэковый |
Страна производитель | Россия |
Входные характеристики | |
Тип входной сети | однофазная трехпроводная (L, N, PE) |
Совместимость с генератором | да |
Номинальное входное напряжение, В | 220/230 |
Рабочий диапазон входного напряжения, В | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% |
Нижний порог отключения нагрузки, В | 90 |
Нижний порог подключения нагрузки, В | 110 |
Верхний порог отключения нагрузки, В | 310 |
Верхний порог подключения нагрузки, В | 290 |
Допустимый диапазон входного напряжения для работы автоматического байпаса, В | 187-245 |
Предельный диапазон входного напряжения, В | 90 — 310 |
Номинальная входная частота, Гц | 50 |
Допустимый диапазон входной частоты, Гц | 43 — 57 |
Пороги перехода на автоматический байпас / ЭКО режим, % | 0 — 0 |
Входной коэффициент мощности | 0,99 |
Максимальный входной ток, А | 7.3 |
Потребляемая мощность в режиме холостого хода, Вт | 30 |
Плавный пуск | да |
Выходные характеристики | |
Тип выходного напряжения | однофазный |
Номинальное выходное напряжение, В | 220 |
Диапазон настройки выходного напряжения, В | 220-230 с шагом 1 |
Точность стабилизации, % | 0 |
Быстродействие, мс | 0 |
Форма выходного напряжения | чистая синусоида |
Номинальная выходная частота, Гц | 50 (отклонение частоты выходного напряжения определяется частотой сети) |
Время автономной работы при отключении питания | не более 200 мс |
Максимальный выходной ток, А | 6.8 |
Коэффициент нелинейных искажений выходного напряжения, % | <1,5% при линейной нагрузке, <3% при нелинейной нагрузке |
Крест-фактор | 3:1 |
Перегрузочная способность | <105% - непрерывная работа, 105-150% - не менее 5 с |
КПД, % | 0 |
Время запуска, с | 20 |
Защита | |
Перегрузка по выходу | электронная защита c автовосстановлением |
Короткое замыкание | электронная защита c автовосстановлением |
Перегрев | электронная защита c автовосстановлением |
Защита от импульсных перенапряжений | варистор 2 кВ, форма волны 1/50 мкс |
Защита от высокочастотных помех | фильтр 100 кГц - 30 МГц |
Защита от аварии сети | автоматическое отключение с автовосстановлением |
Защита от аварии стабилизатора | электронная аварийная защита |
Электронный автоматический байпас | да |
Передельные значения частоты входного тока | автоматическое отключение с автовосстановлением |
Панель управления и интерфейсы | |
Дисплей | входное и выходное напряжение, нагрузка, температура, коды ошибок |
ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров |
USB | опция (требуется установка карты мониторинга) |
Ethernet | опция (требуется установка карты мониторинга) |
RS-485 | опция (требуется установка карты мониторинга) |
Сухие контакты | 3 шт. (опция) |
Светодиодная индикация | норма, авария |
Сервисное меню | просмотр версии ПО, просмотр журнала ошибок |
Настройки | корректировка выходного напряжения в диапазоне 220 ~ 230 вольт с шагом 1 В. |
Интерфейсы | опционально устанавливаются различные карты мониториинга |
Автоматический байпас | установлен |
Подключение | |
Входная сеть | сетевой шнур с трёхполюсной вилкой |

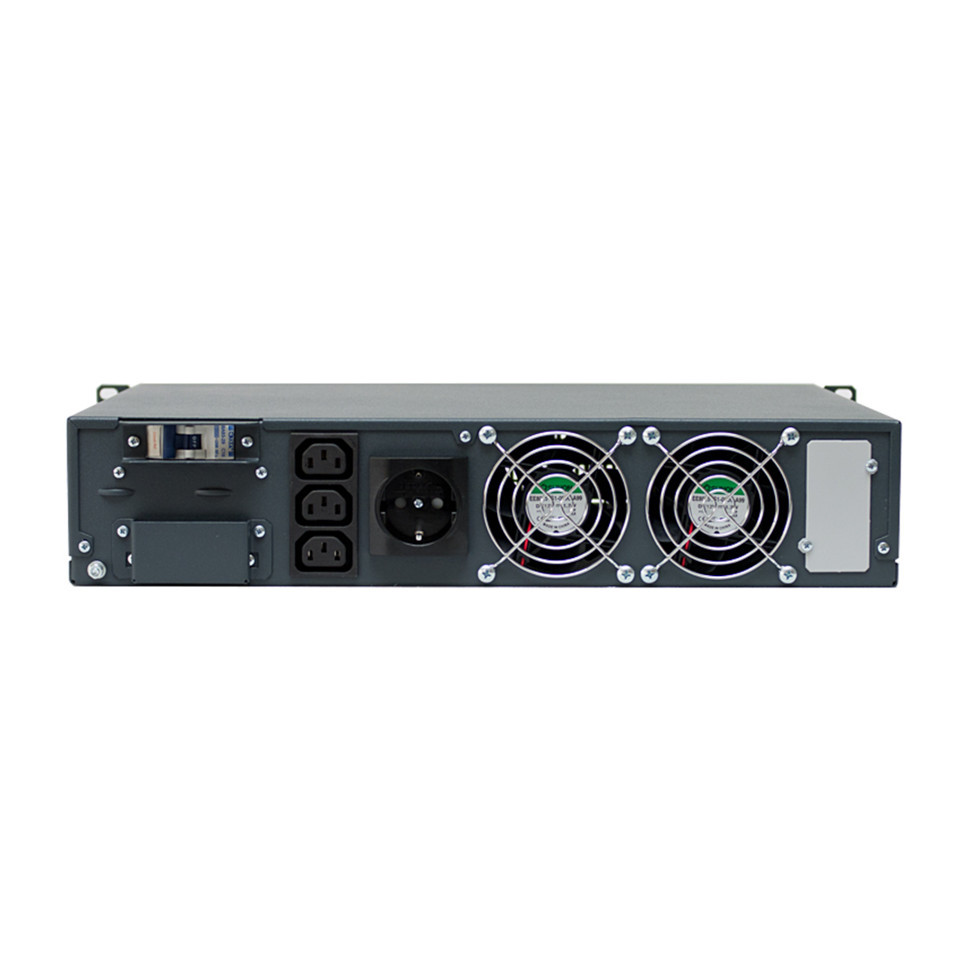

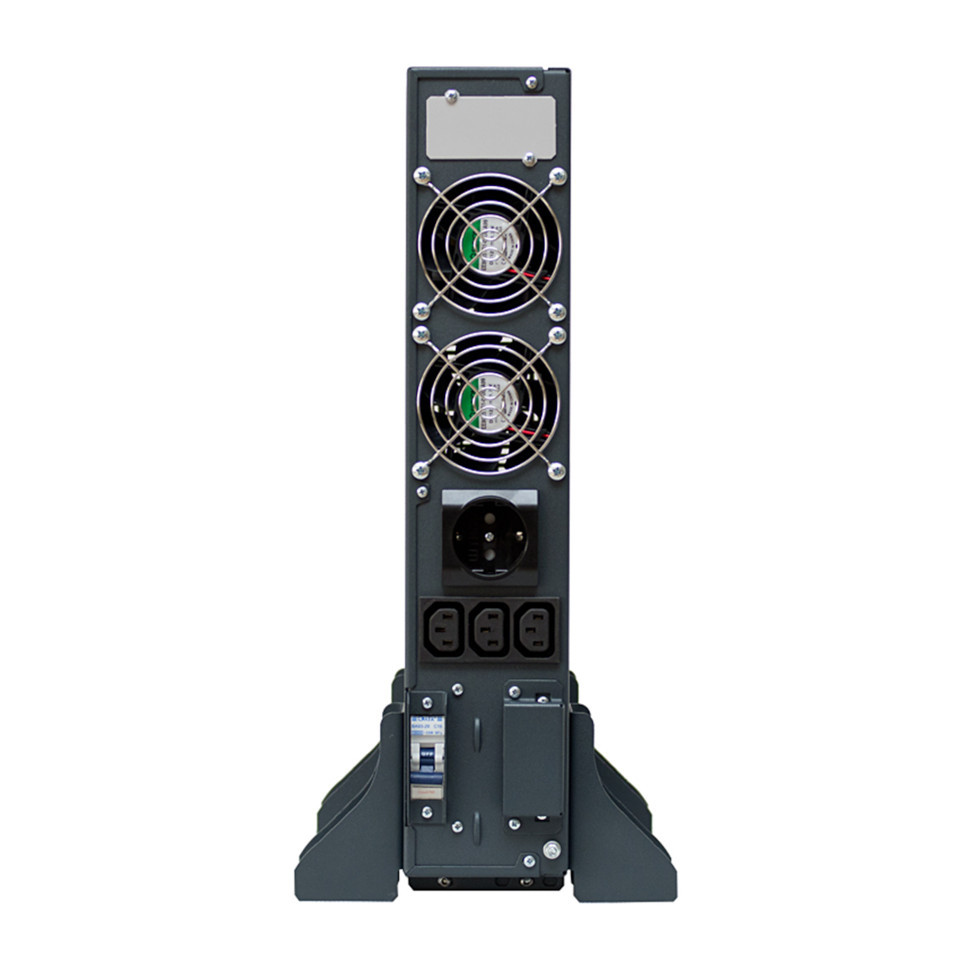

Нагрузка (выходные разъёмы) | IEC-320-C13 (3 шт.), EURO F-type (1 шт.) |
Длина сетевого шнура, м | 1,5 |
Надежность и эксплуатационные характеристики | |
Установка | в помещении |
Наработка на отказ, ч | 150000 и более |
Диапазон рабочей температуры, °С | от +5 до +40 |
Диапазон температуры хранения, °С | от -40 до +40 |
Тип охлаждения | принудительное (вентиляторное) |
Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА | <32 (при минимальной скорости вращения вентиляторов), <41 (при максимальной скорости вращения вентиляторов) |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Рабочая высота, м | до 3000 м над уровнем моря |
Степень защиты от пыли и влаги | IP20 |
Срок службы, лет | не менее 10 |
Гарантийный срок, мес | 24 |
Уровень шума, дБ | до 61, бесшумно в режиме ЭКО |
Климатическое исполнение | не морозостойкий |
Механические характеристики | |
Габаритные размеры ВхШхГ (без упаковки), мм | 450 × 207 × 333 мм |
Габариты rack, ВхШхГ | 88 × 484 × 343 м |
Высота установки в стойку, U | 2 |
Масса, кг | 8 кг |
Цвет корпуса | серый |

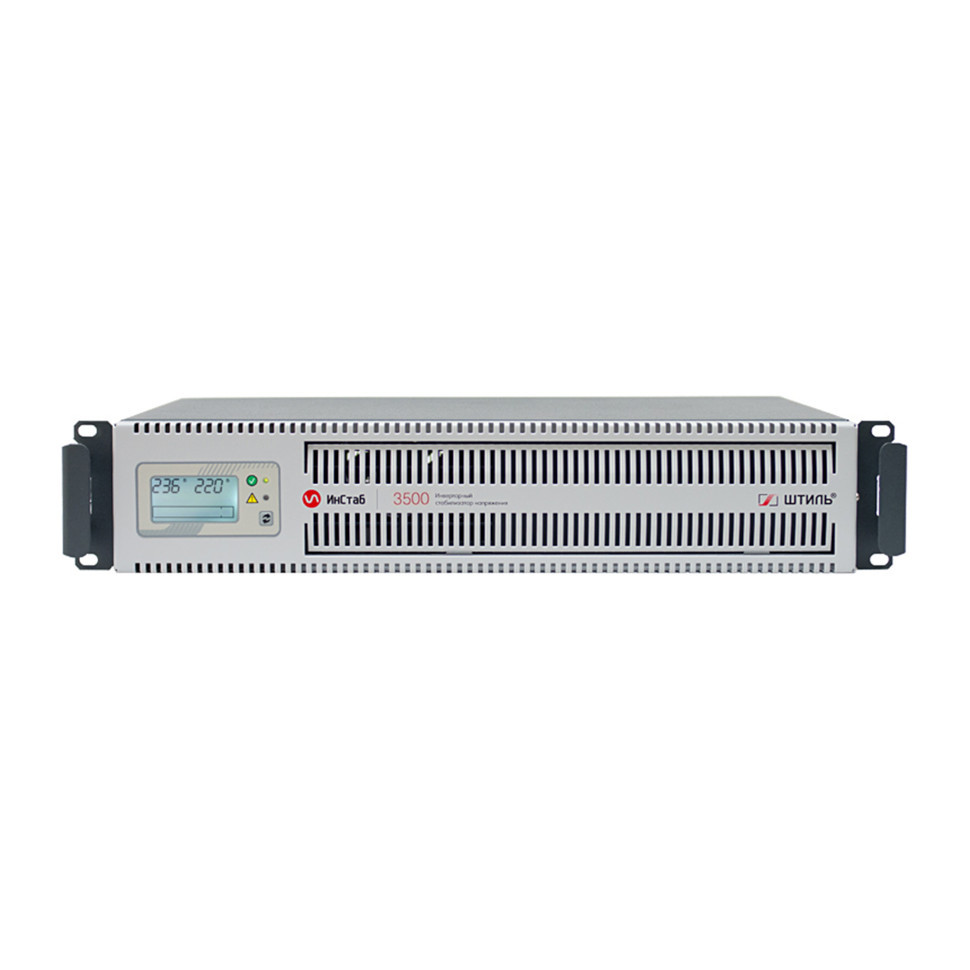

Прибор Штиль IS3500RT– это стабилизатор двойного преобразования, созданный специально для однофазных (бытовых) сетей с нестабильными параметрами. Устройство обеспечивает надежную защиту офисной и домашней техники от короткого замыкания, молний, помех.

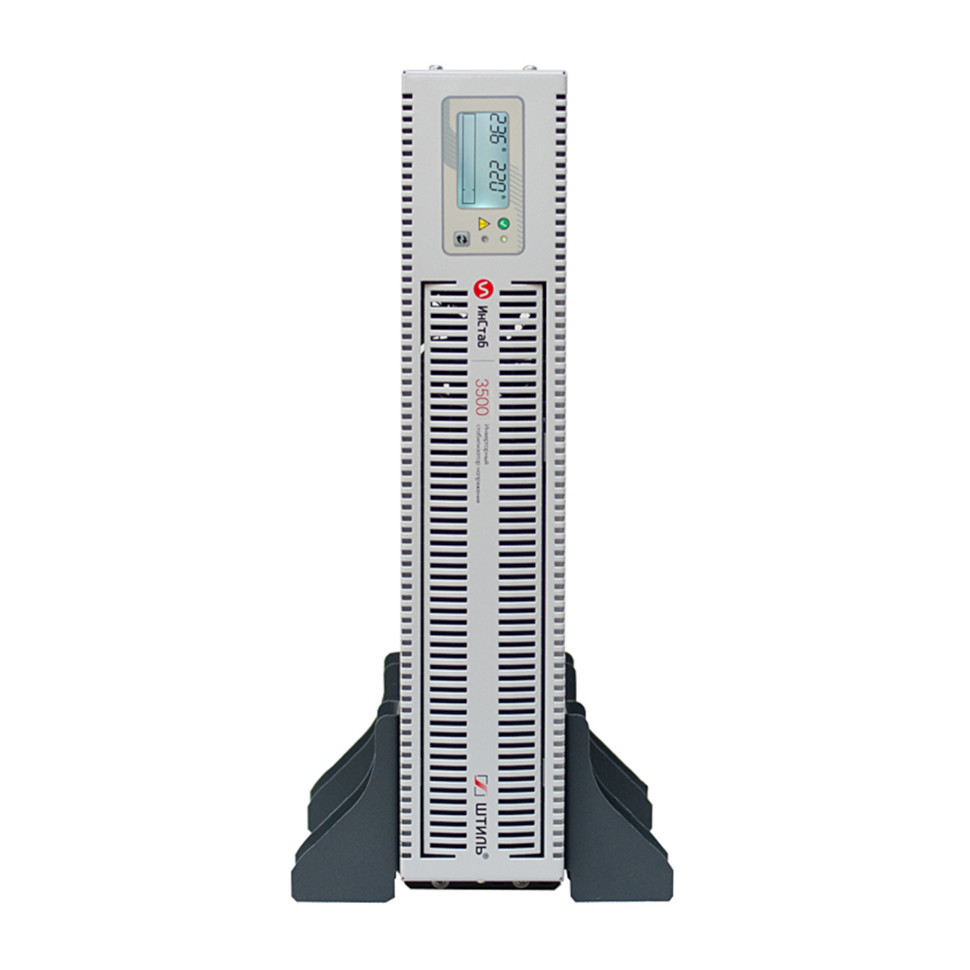

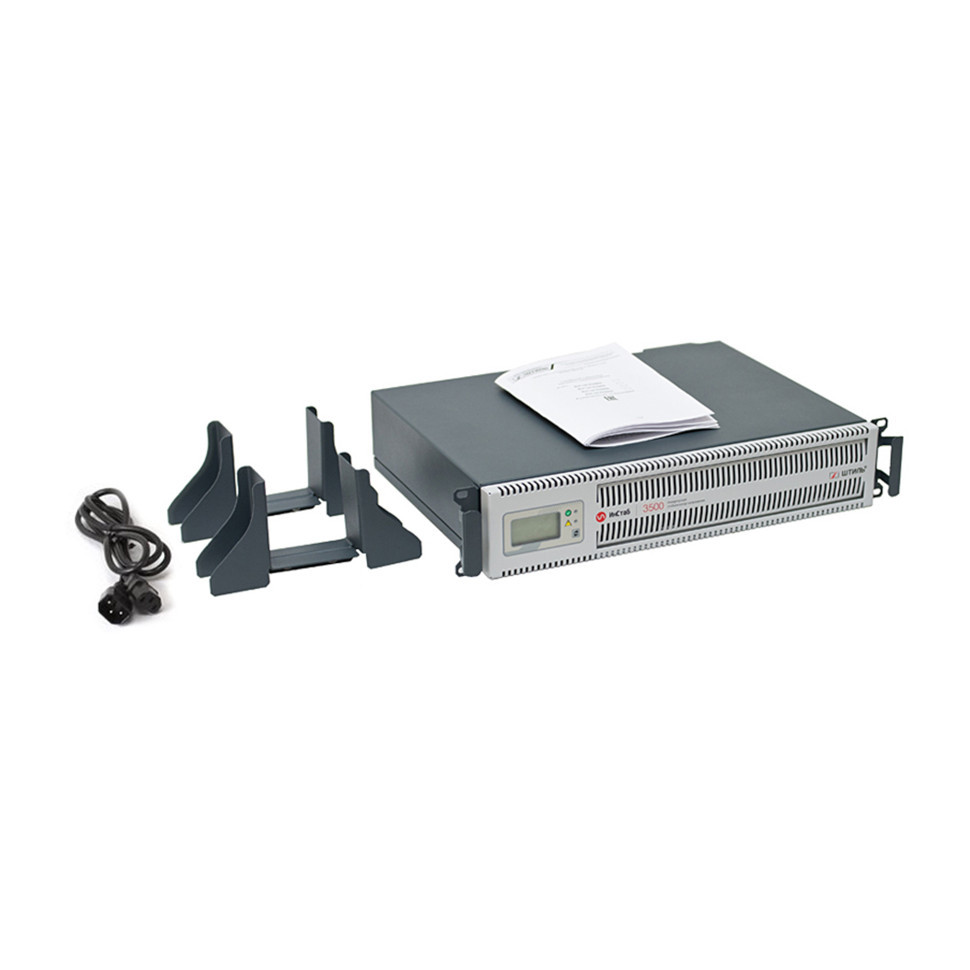

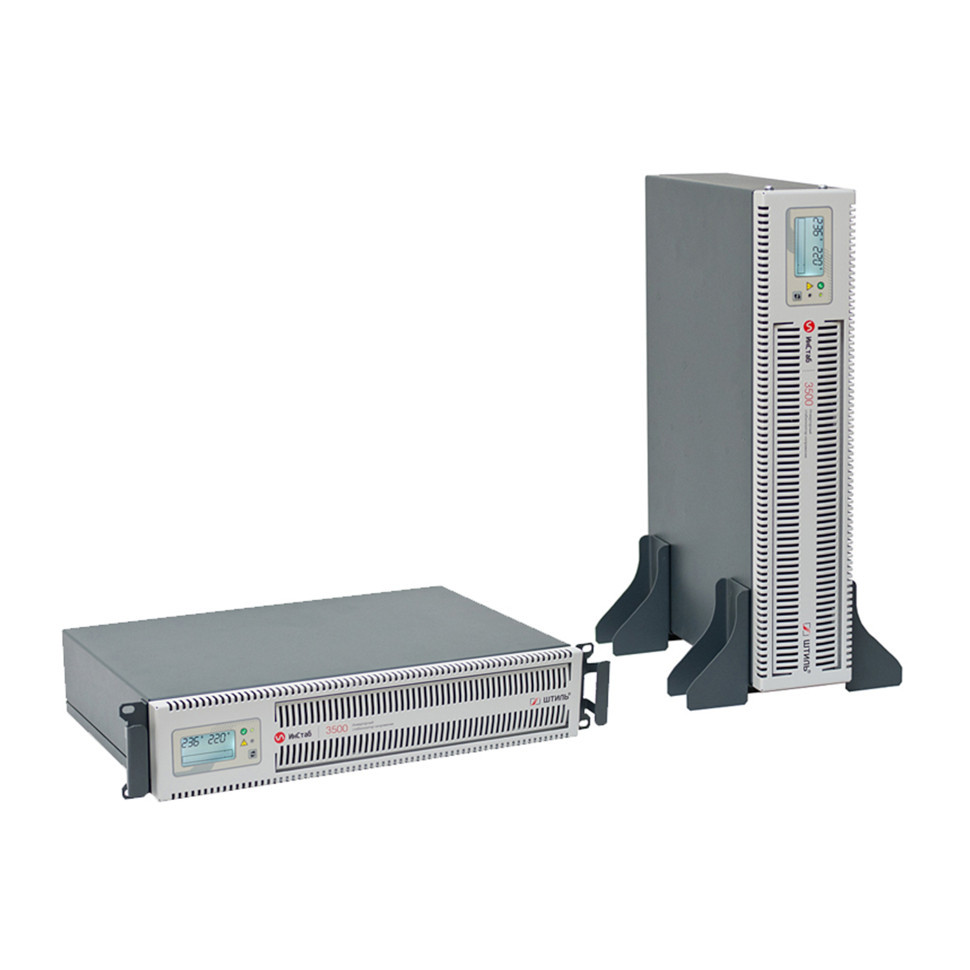

Доступно три варианта заводских настроек выходного напряжения: 220 В, 230 В, 240 В. С наиболее подходящим значением стоит определиться сразу, поскольку самостоятельно его настроить пользователю не удастся. Универсальное исполнение позволяет размещать устройство как на стойке, так и на полу. Реализовано вентиляторное охлаждение с интеллектуальной системой управления. Для вывода сведений о функционировании модели IS3500RT используются дисплей и пара светодиодных индикаторов на лицевой части корпуса.
Способы мониторинга модели IS3500RT
Благодаря разнообразию мониторинговых каналов пользователь может контролировать показания устройства, осуществлять локальную или удаленную корректировку параметров. Для этого используется ряд интерфейсов:
- порты USB и RS-232;
- Ethernet;
- «сухие контакты», подлежащие программированию.
Это позволяет использовать Штиль IS3500RT не только в офисах, но и в компактных DATA-центрах, при обустройстве которых крайне важен стабильный удаленный доступ. Обратите внимание, что для использования одного или нескольких каналов потребуется установить карту мониторинга и скачать специализированное ПО.
