| Модель | IS550 | |
|---|---|---|
| Выходная мощность, ВА/Вт | 550/400 | |
| Топология | инверторный (с двойным преобразованием) | |
| Исполнение | настенное/настольное | |
| Принцип регулировки | полное цифровое управление на базе цифрового сигнального микропроцессора | |
| Входные характеристики | ||
| Тип входной сети | однофазная трехпроводная (L, N, PE) | |
| Номинальное входное напряжение, В | 220 (230В) | |
| Рабочий диапазон входного напряжения, В | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% | |
| Допустимый диапазон входного напряжения, В | 90-310 | |
| Нижний порог отключения нагрузки, В | 90 | |
| Нижний порог подключения нагрузки, В | 110 | |
| Верхний порог отключения нагрузки, В | 310 | |
| Верхний порог подключения нагрузки, В | 290 | |
| Номинальная входная частота, Гц | 50 | |
| Диапазон входной частоты | 43-57 (50±14%) | |
| Входной коэффициент мощности | 0,99 | |
| Максимальный входной ток, А | 2,6 | |
| Плавный пуск | да | |
| Выходные характеристики | ||
| Форма выходного сигнала | чистая синусоида | |
| Номинальное выходное напряжение, В | 220/230/240 (по умолчанию — 230, настраивается на заводе) | |
| Точность поддержания выходного напряжения | ±2% | |
| Номинальная выходная частота, Гц | 50 | |
| Точность поддержания выходной частоты | ±0,1% | |
| Максимальный выходной ток, А | 2,5 | |
| Коэффициент нелинейных искажений, % | < 1,5 % при линейной нагрузке, <3% при нелинейной нагрузке | |
| Крест-фактор | 3:1 | |
| Перегрузочная способность (уровень нагрузки — в процентах от номинального значения) | 105-150% не менее 5 с | |
| КПД, % | до 97 | |
| Быстродействие (время реакции на изменение входного напряжения), мс | 0 | |
| Защита | ||
| Перегрузка по выходу | электронная защита c восстановлением | |
| Короткое замыкание | электронная защита c восстановлением | |
| Перегрев | электронная защита c восстановлением | |
| Защита от имульсных помех, грозозащита | варистор (2 кВ, 1/50 мкс) | |
| Защита от аварии сети (входное напряжение за пределами диапазона 90 В — 310 В) | электронная защита c восстановлением | |
| Защита от неисправности и сбоев в работе стабилизатора | электронная аварийная защита | |
| Индикация и сигнализация | ||

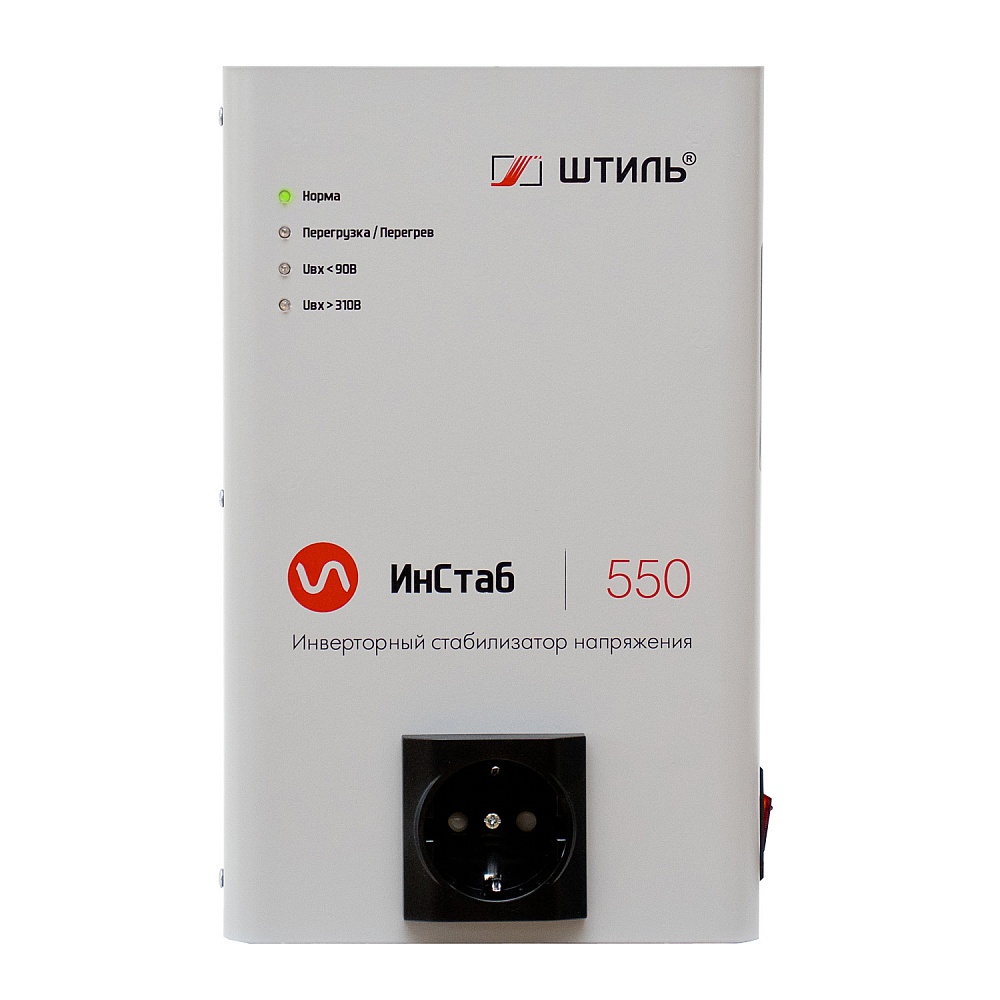

| Светодиодная индикация | индикаторы: норма, перегрузка/перегрев, входное напряжение < 90 В, входное напряжение >310 В) | |
| Подключение | ||
| Входная сеть | Кабель с трёхполюсной вилкой | |
| Нагрузка (выходные разъёмы) | F-type EURO розетка с заземлением (1 шт.) | |
| Надежность и эксплуатационные характеристики | ||
| Установка | в помещении | |
| Диапазон рабочей температуры, 0С | от +5 до +40 | |
| Диапазон температуры хранения,0С | от -40 до +40 | |
| Тип охлаждения | естественное (конвекционное, безвентиляторное) | |
| Относительная влажность, % | от 0 до 90 (без конденсата) | |
| Рабочая высота, м | до 3000 м над уровнем моря | |
| Степень защиты от пыли и влаги | IP20 | |
| Срок службы, лет | 10 | |
| Наработка на отказ, ч | ≥150000 | |
| Гарантия, мес | 24 | |
| Механические характеристики | ||
| Габариты (ВхШхГ), мм | 245х155х85 | |
| Упаковка (ВхШхГ), мм | 260х160х90 | |
| Масса, кг | 2 | |
| Цвет корпуса | серый | |
| Стандарты и сертификаты | ||
| Сертификаты | Сертификат соответствия Таможенного Союза (ЕАС) | |
| Климатическое исполнение | УХЛ 4.2 (ГОСТ 15150) | |

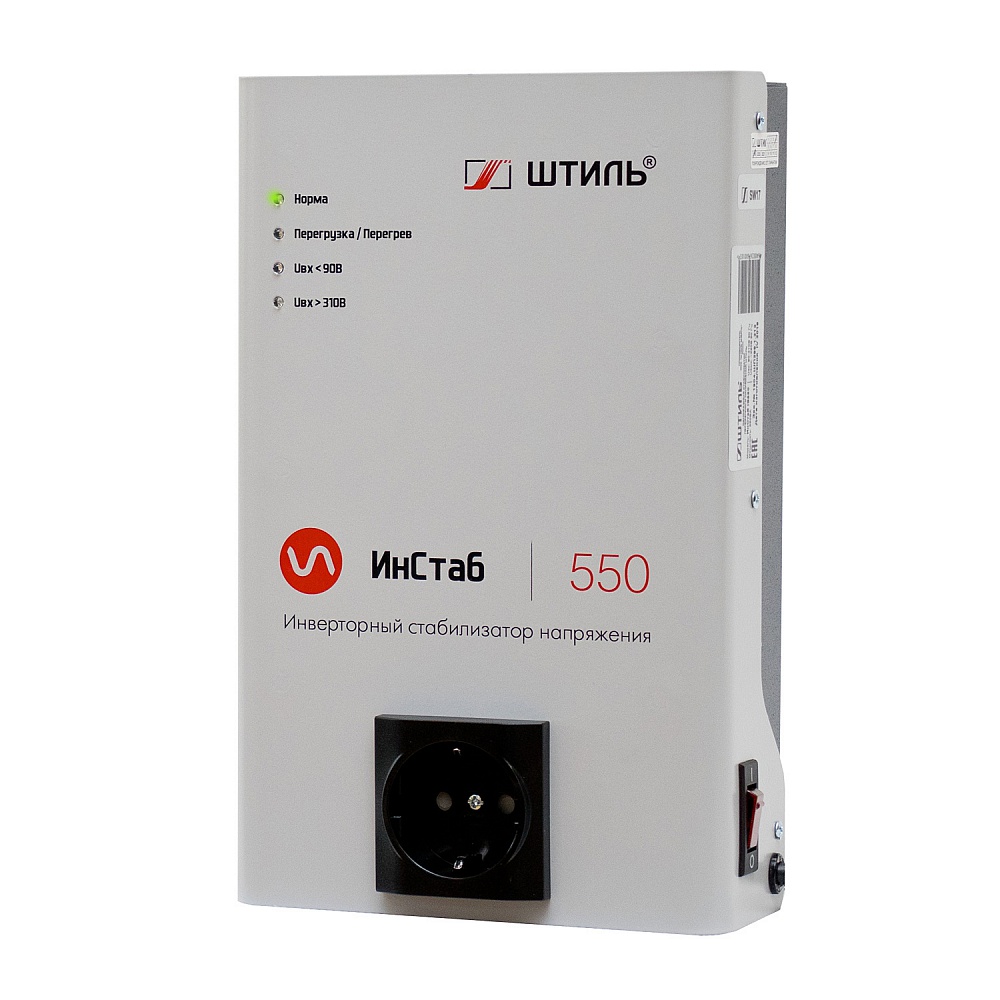

Стабилизатор напряжения Штиль ИнCтаб IS550 предназначен для защиты любого электрооборудования с питанием 220В или 230В и мощностью не более 400Вт.
Стабилизатор Штиль IS550 идеально подходит для защиты автоматики газовых котлов, критичной к входному напряжению. По умолчанию, выходное напряжение стабилизаторов ИнСтаб настроено на 220В (230В) с точностью 2%. Время реакции на изменение входного напряжения равно 0мс. Такая точность и быстродействие полностью исключают возможность выхода из строя платы автоматики газового котла от некачественного напряжения.
Схема двойного преобразования напряжения позволяет полностью избавиться от скачков напряжения и помех входной сети, что позволяет использовать данный стабилизатор напряжения для питания Hi-Fi и Hi-End аппаратуры.
Однофазный стабилизатор напряжения Штиль IS 550 работает в диапазоне входного напряжения от 90В до 310В. Точность выходного напряжения во всем входном диапазоне равна 220В±2%. На графике показаны результаты мониторинга инверторного стабилизатора Штиль на протяжении 19 часов, которые показывают отсутствие флуктуаций на выходе стабилизатора при значительных изменениях во входной сети.
Инверторные стабилизаторы напряжения Штиль можно установить на стену, с помощью входящего в комплект кронштейна и крепежных элементов. А также на горизонтальную поверхность, используя прорезиненные накладки, входящие в комплект поставки.
Для подключения нагрузки к стабилизатору Штиль IS550 используется розетка европейского стандарта. Для подключения стабилизатора к входной сети используется шнур с евровилкой.
ИнСтаб IS350 защищает нагрузку от перепадов входного напряжения, от стабильно низкого или высокого напряжения, от короткого замыкания в сети. Стабилизатор ИнСтаб IS550 имеет встроенную защиту от импульсных помех (грозозащиту) и интеллектуальную защиту нагрузки от возможных неисправностей и сбоев в работе стабилизатора.
Время реакции стабилизаторов серии ИнСтаб на изменение входного напряжения равно 0 мс. Это достигается за счет использования схемы двойного преобразования. Основными частями стабилизатора являются выпрямитель и инвертор. Выпрямитель преобразует входное переменное напряжение в постоянное, затем инвертор преобразует постоянное напряжение в переменное стабилизированное 220В с чистой синусоидой.
Благодаря встроенному накопителю энергии стабилизатор ИнСтаб способен питать нагрузку стабилизированным напряжением на протяжении 200мс при полном кратковременном пропадании напряжения в сети.
Инверторный стабилизатор Штиль ИнСтаб IS550 является бесшумным за счет безвентиляторного способа охлаждения и отсутствия механических переключений.

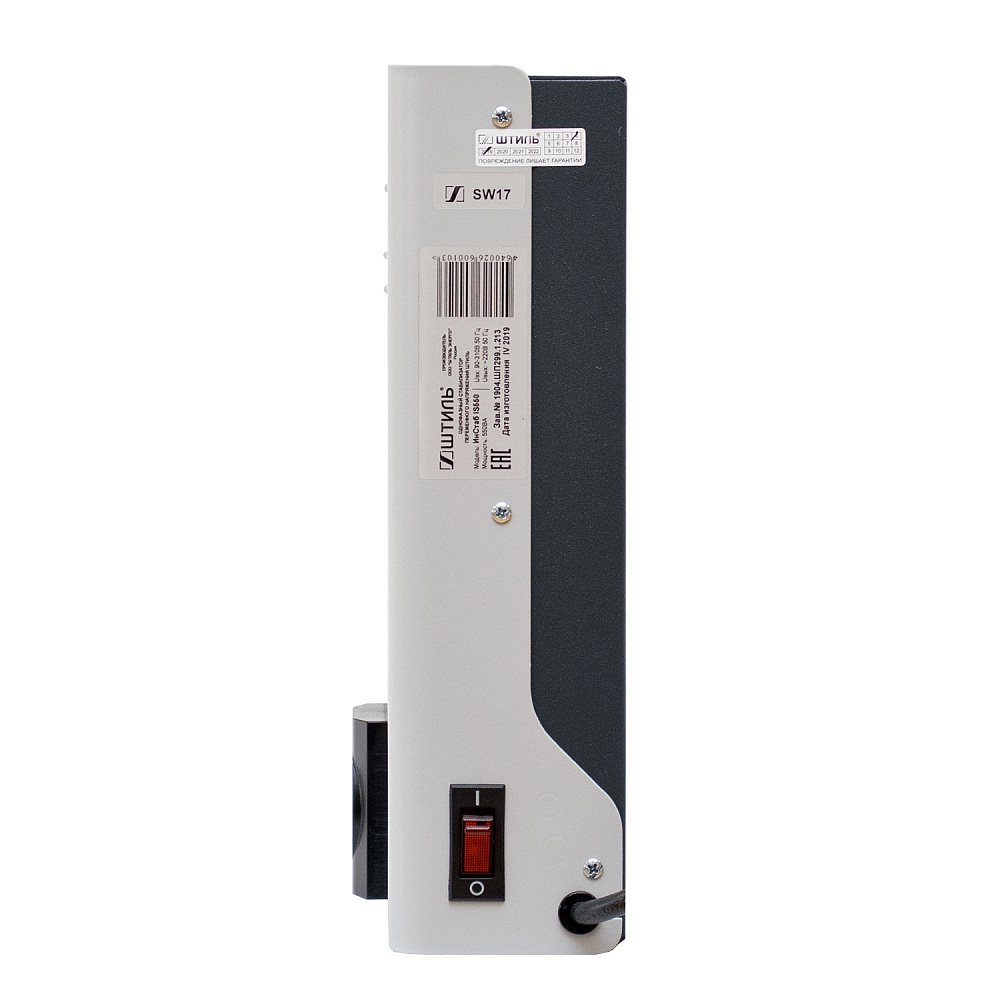

Гарантийный срок эксплуатации Штиль IS550 составляет 24 месяца. Факт гарантии подтверждает защитная пломба на корпусе стабилизатора, отряжающая подлинность происхождения и дату производства.

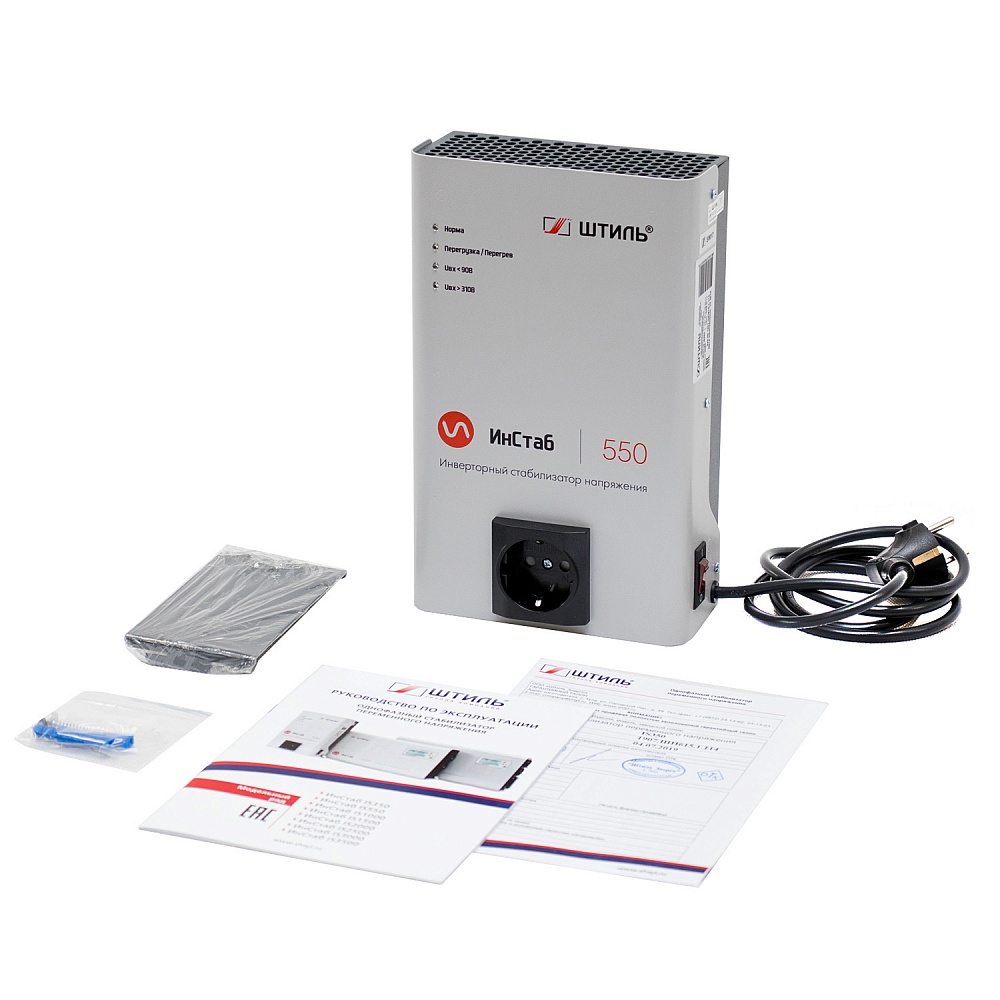

- Стабилизатор напряжения – 1 шт.
- Кронштейн для крепления (с отверстиями) – 1 шт.
- Дюбель 6x40 – 2 шт.
- Шуруп «саморез» 4,2x41 – 2 шт.
- Руководство по эксплуатации – 1 шт.
- Гарантийный талон – 1 шт.
- Индивидуальная упаковка (картонная коробка) – 1 шт.
