Общие | |
Полная мощность, кВА | 7 |
Активная мощность, кВт | 5.5 |
Принцип стабилизации | инверторный |
Способ установки | рэковый |
Страна производитель | Россия |
Входные характеристики | |
Тип входной сети | однофазная трехпроводная (L, N, PE) |
Совместимость с генератором | да |
Номинальное входное напряжение, В | 220/230 |
Рабочий диапазон входного напряжения, В | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% |
Нижний порог отключения нагрузки, В | 90 |
Нижний порог подключения нагрузки, В | 110 |
Верхний порог отключения нагрузки, В | 310 |
Верхний порог подключения нагрузки, В | 290 |
Допустимый диапазон входного напряжения для работы автоматического байпаса, В | 187-245 |
Предельный диапазон входного напряжения, В | 90 — 310 |
Номинальная входная частота, Гц | 50 |
Допустимый диапазон входной частоты, Гц | 43 — 57 |
Пороги перехода на автоматический байпас / ЭКО режим, % | 0 — 0 |
Входной коэффициент мощности | 0,99 |
Максимальный входной ток, А | 7.3 |
Потребляемая мощность в режиме холостого хода, Вт | 30 |
Плавный пуск | да |
Выходные характеристики | |
Тип выходного напряжения | однофазный |
Номинальное выходное напряжение, В | 220 |
Диапазон настройки выходного напряжения, В | 220-230 с шагом 1 |
Точность стабилизации, % | 0 |
Быстродействие, мс | 0 |
Форма выходного напряжения | чистая синусоида |
Номинальная выходная частота, Гц | 50 (отклонение частоты выходного напряжения определяется частотой сети) |
Время автономной работы при отключении питания | не более 200 мс |
Максимальный выходной ток, А | 6.8 |
Коэффициент нелинейных искажений выходного напряжения, % | <1,5% при линейной нагрузке, <3% при нелинейной нагрузке |
Крест-фактор | 3:1 |
Перегрузочная способность | <105% - непрерывная работа, 105-150% - не менее 5 с |
КПД, % | 0 |
Время запуска, с | 20 |
Защита | |
Перегрузка по выходу | электронная защита c автовосстановлением |
Короткое замыкание | электронная защита c автовосстановлением |
Перегрев | электронная защита c автовосстановлением |
Защита от импульсных перенапряжений | варистор 2 кВ, форма волны 1/50 мкс |
Защита от высокочастотных помех | фильтр 100 кГц - 30 МГц |
Защита от аварии сети | автоматическое отключение с автовосстановлением |
Защита от аварии стабилизатора | электронная аварийная защита |
Электронный автоматический байпас | да |
Передельные значения частоты входного тока | автоматическое отключение с автовосстановлением |
Панель управления и интерфейсы | |
Дисплей | входное и выходное напряжение, нагрузка, температура, коды ошибок |
ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров |
USB | опция (требуется установка карты мониторинга) |
Ethernet | опция (требуется установка карты мониторинга) |
RS-485 | опция (требуется установка карты мониторинга) |
Сухие контакты | 3 шт. (опция) |
Светодиодная индикация | норма, авария |
Сервисное меню | просмотр версии ПО, просмотр журнала ошибок |
Настройки | корректировка выходного напряжения в диапазоне 220 ~ 230 вольт с шагом 1 В. |
Интерфейсы | опционально устанавливаются различные карты мониториинга |
Автоматический байпас | установлен |
Сервисный байпас | установлен, ручное переключение |
Подключение | |
Входная сеть | сетевой шнур с трёхполюсной вилкой |
Нагрузка (выходные разъёмы) | IEC-320-C13 (3 шт.), EURO F-type (1 шт.) |
Длина сетевого шнура, м | 1,5 |
Надежность и эксплуатационные характеристики | |
Установка | в помещении |
Наработка на отказ, ч | 150000 и более |
Диапазон рабочей температуры, °С | от +5 до +40 |
Диапазон температуры хранения, °С | от -40 до +40 |
Тип охлаждения | принудительное (вентиляторное) |
Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА | <32 (при минимальной скорости вращения вентиляторов), <41 (при максимальной скорости вращения вентиляторов) |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Рабочая высота, м | до 3000 м над уровнем моря |
Степень защиты от пыли и влаги | IP20 |
Срок службы, лет | не менее 10 |
Гарантийный срок, мес | 24 |
Уровень шума, дБ | до 61, бесшумно в режиме ЭКО |
Климатическое исполнение | не морозостойкий |
Механические характеристики | |
Габаритные размеры ВхШхГ (без упаковки), мм | 459 × 250 × 355 мм |
Габариты rack, ВхШхГ | 130 × 484 × 355 м |
Высота установки в стойку, U | 3 |
Масса, кг | 11 кг |
Цвет корпуса | серый |

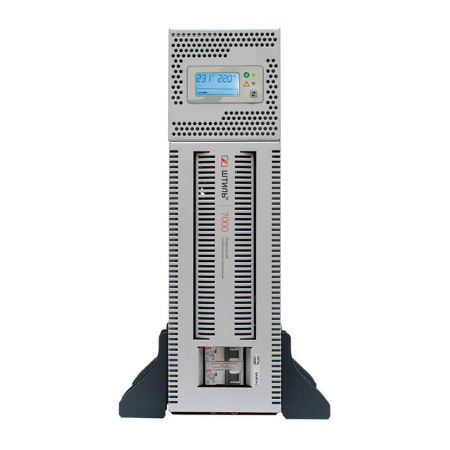

Стабилизатор IS7000RT необходим в том случае, когда в питающей электросети значения основных параметров существенно отклоняются от норм. Он надёжно защитит от неблагоприятных факторов ответственные однофазные электроустановки, поскольку отличается наилучшими эксплуатационными показателями. Важно лишь не превышать допустимую мощность, равную 5,6 кВт.
Ключевой особенностью модели является двойное преобразование поступающей электроэнергии. Благодаря внедрённой технологии, обеспечивается:
- непрерывная, плавная коррекция напряжения с высокой точностью;
- расширенный рабочий диапазон контролируемого параметра;
- идеальная синусоидальная форма сигнала;
- бесперебойное питание потребителей в течение 200 мс при временном обесточивании.

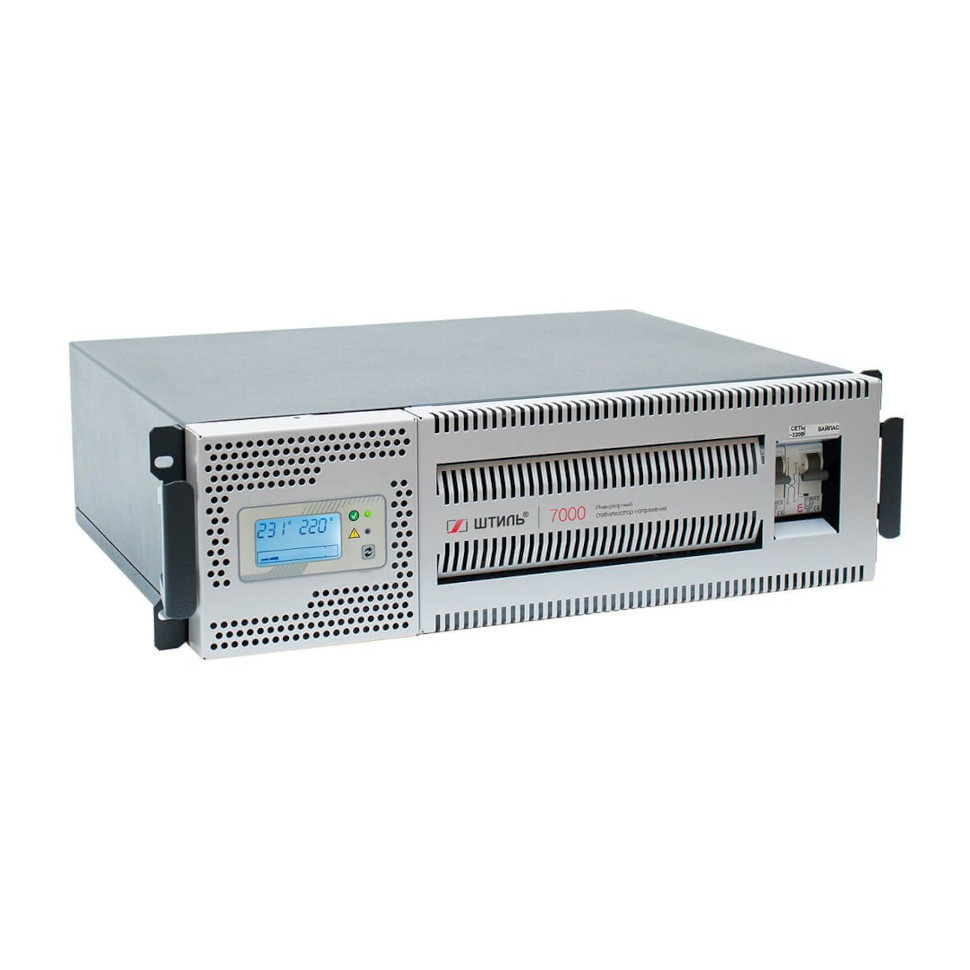

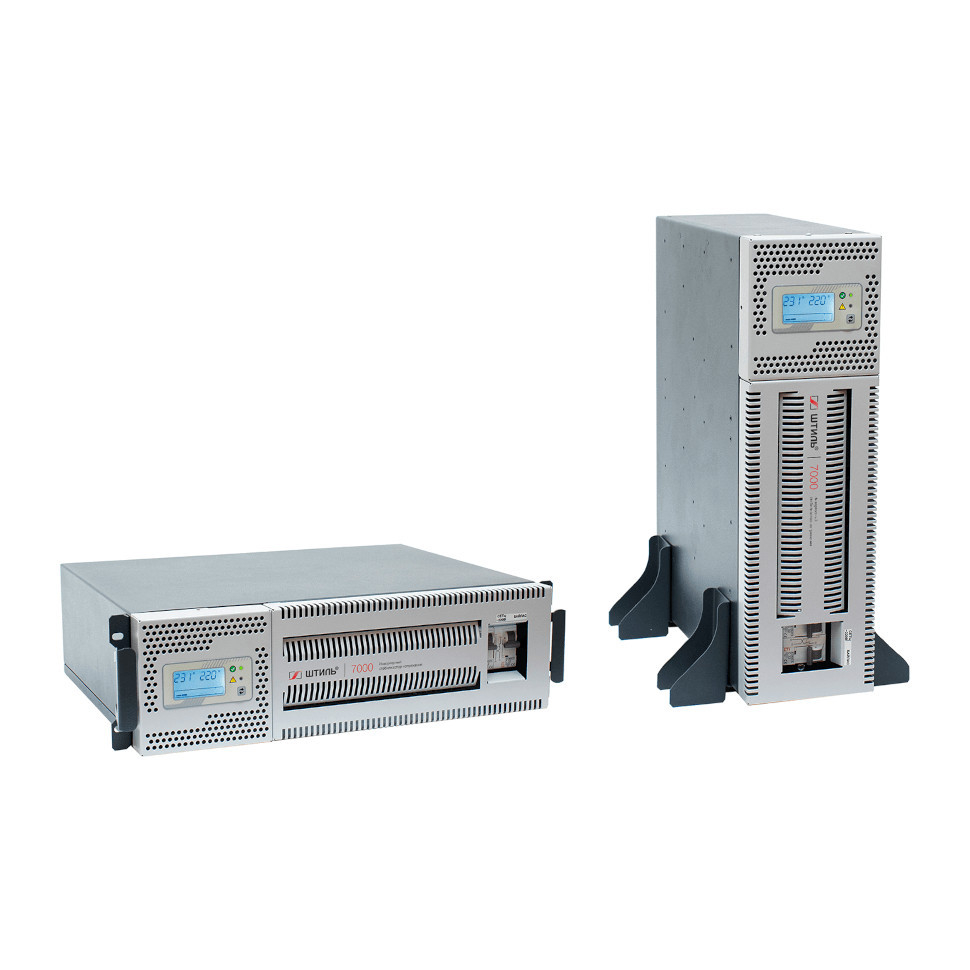

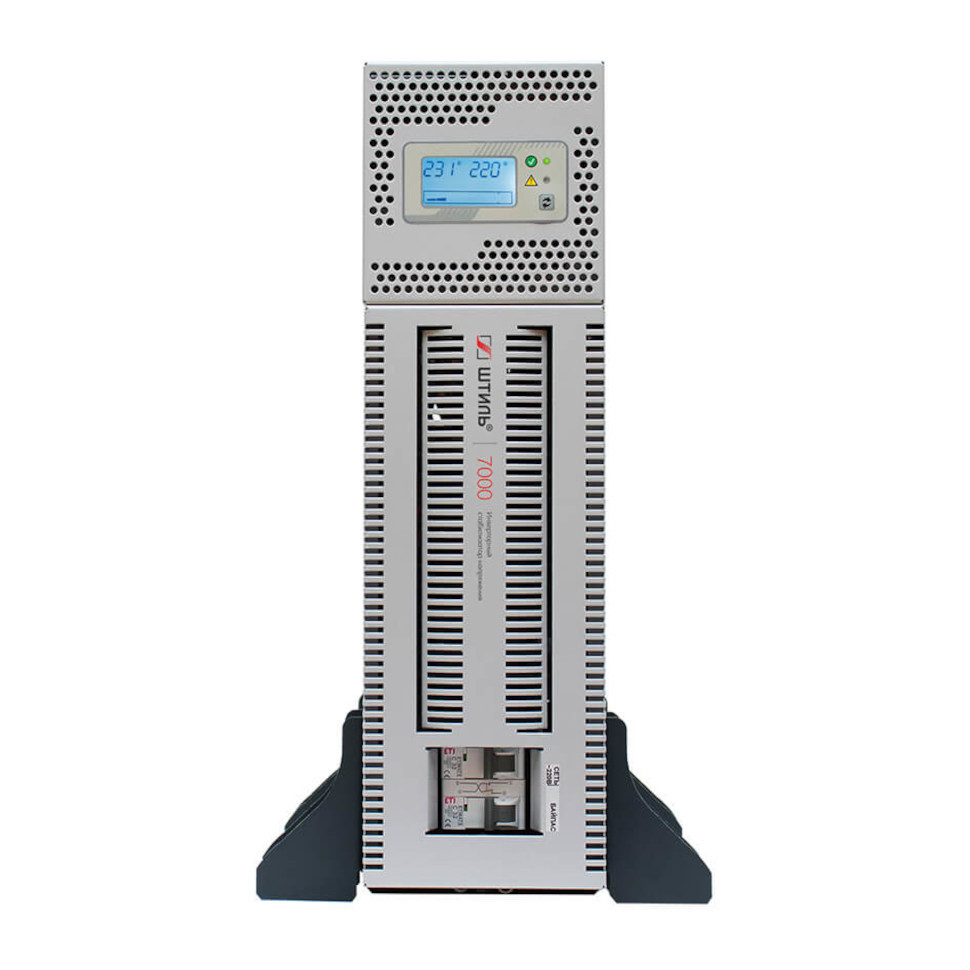

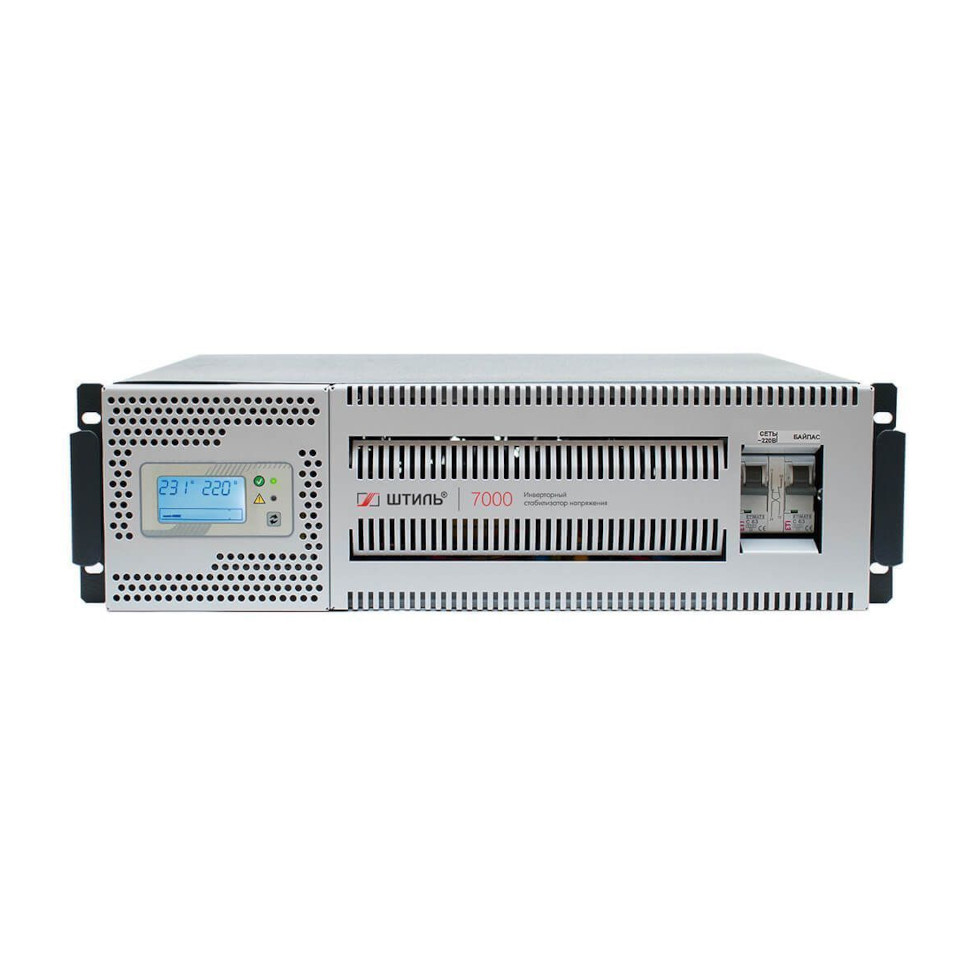

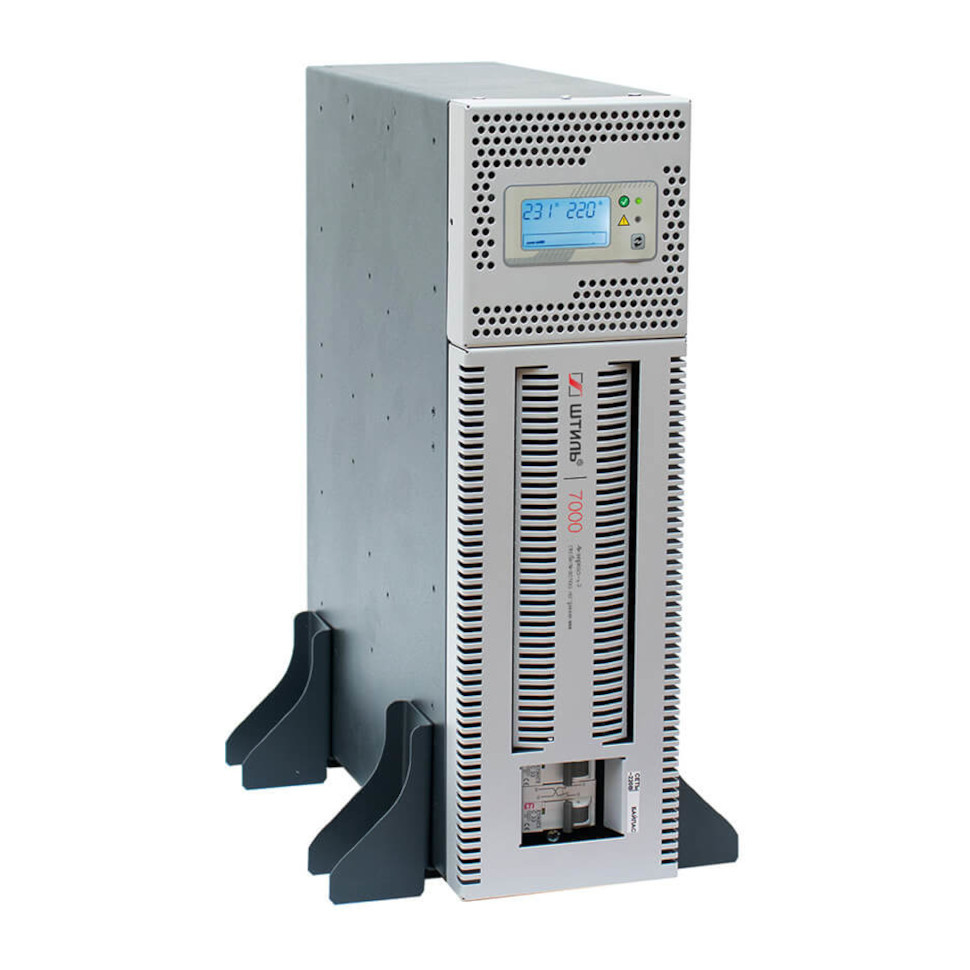

Установить устройство можно как горизонтально, так и вертикально. Первый вариант адаптирован для монтажа в 19-дюймовые телекоммуникационные стойки и серверные шкафы. Оба способа подразумевают использование вспомогательных приспособлений, которые включены в комплект поставки.
Для удобства мониторинга режимов функционирования, их настройки, панель управления на фронтальной стороне корпуса разрешается поворачивать соответствующим образом.
