Общие | |
Полная мощность, кВА | 100 |
Активная мощность, кВт | 80 |
Принцип стабилизации | релейный |
Способ установки | напольный |
Страна производитель | Россия |
Входные характеристики | |
Тип входной сети | однофазная трехпроводная (L, N, PE) |
Номинальное входное напряжение, В | 220/230 |
Рабочий диапазон входного напряжения, В | 180-245 |
Предельный диапазон входного напряжения, В | 150 — 255 |
Номинальная входная частота, Гц | 50 |
Допустимый диапазон входной частоты, Гц | 48 — 52 |
Входной коэффициент мощности | 1 |
Максимальный входной ток, А | 65 |
Потребляемая мощность в режиме холостого хода, Вт | 57.2 |
Выходные характеристики | |
Тип выходного напряжения | трёхфазный |
Номинальное выходное напряжение, В | 220/230 |
Точность стабилизации, % | 4 |
Быстродействие, мс | 40 |
Форма выходного напряжения | чистая синусоида |
Максимальный выходной ток, А | 45 |
Перегрузочная способность | 200% - 1 с, 150% - 2 с, 50% - 3 с, 12% - 60 c |
КПД, % | 98 |
Время запуска, с | 20 |
Защита | |
Перегрузка по выходу | автоматическое отключение |
Короткое замыкание | автоматическое отключение |
Перегрев | автоматическое отключение с автовосстановлением |
Защита от высокочастотных помех | фильтр |
Защита от аварии стабилизатора | автоматическое отключение |
Передельные значения частоты входного тока | автоматическое отключение с автовосстановлением |
Панель управления и интерфейсы | |
Дисплей | трёхзарядный цифровой индикатор |
Светодиодная индикация | Сеть, выход, нагрузка, низкое напряжение, высокой напряжение, перезагрузка |
Сервисный байпас | установлен, ручное переключение |
Надежность и эксплуатационные характеристики | |
Установка | в помещении |
Диапазон рабочей температуры, °С | от +5 до +40 |
Диапазон температуры хранения, °С | от -40 до +40 |
Тип охлаждения | естественное (безвентиляторное) |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Рабочая высота, м | до 3000 м над уровнем моря |
Степень защиты от пыли и влаги | IP30 |
Срок службы, лет | 10 |
Гарантийный срок, мес | 12 |
Уровень шума, дБ | до 40 |
Климатическое исполнение | не морозостойкий |
Механические характеристики | |
Габаритные размеры ВхШхГ (без упаковки), мм | 670 × 330 × 570 мм |
Масса, кг | 325 кг |
Цвет корпуса | серый |
Модель стабилизатора R100K-3 мощностью 80 кВт рассчитана на обеспечение качественным электропитанием мощного трёхфазного электрооборудования, а также групп менее производительных однофазных электрических установок, которые следует распределять равномерно по фазам. Стабилизатор надёжно защитит потребителей от перепадов напряжения в те моменты, когда сетевые параметры выходят за оптимальные пределы, указанные в ГОСТ 32144-2013.

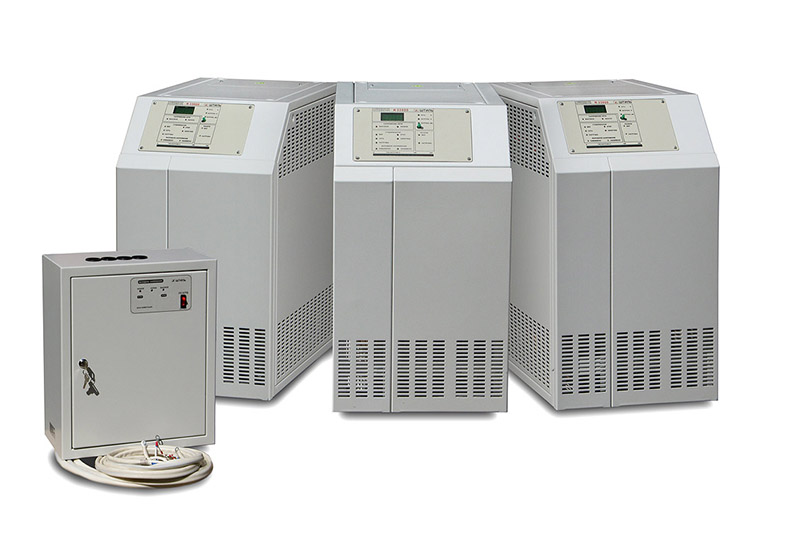

К стабилизирующему устройству, включающему в себя 3 моноблока напольного исполнения, 1 настенный блок для коммутации, соединительные кабели, рекомендуется подключать промышленный станочный парк, медицинское спецоборудование, компрессоры, сварочные аппараты, насосные станции и прочее. В конструкции присутствует ручной сервисный байпас. Цифровой дисплей и светодиодная индикация облегчают мониторинг основных показателей.
Ступенчатое регулирование напряжения на выходе производится силовыми ключами, быстро коммутирующими катушки трансформатора. Команды на переключение к ним поступают от встроенного микропроцессора, который постоянно анализирует текущие значения базовых параметров в питающей электросети. Высокочастотные помехи устраняются фильтром. Предусмотрена защита от перегрузок, коротких замыканий, небезопасных уровней напряжения, а также высокочастотных помех.
