Общие | |
Полная мощность, кВА | 3.6 |
Активная мощность, кВт | 2.88 |
Принцип стабилизации | релейный |
Способ установки | настенный |
Страна производитель | Россия |
Входные характеристики | |
Тип входной сети | однофазная трехпроводная (L, N, PE) |
Номинальное входное напряжение, В | 220/230 |
Рабочий диапазон входного напряжения, В | 165-265 |
Предельный диапазон входного напряжения, В | 135 — 275 |
Номинальная входная частота, Гц | 50 |
Допустимый диапазон входной частоты, Гц | 48 — 52 |
Входной коэффициент мощности | 1 |
Максимальный входной ток, А | 23 |
Потребляемая мощность в режиме холостого хода, Вт | 57.2 |
Выходные характеристики | |
Тип выходного напряжения | трёхфазный |
Номинальное выходное напряжение, В | 220/230 |
Точность стабилизации, % | 7 |
Быстродействие, мс | 200 |
Форма выходного напряжения | чистая синусоида |
Максимальный выходной ток, А | 16 |
Перегрузочная способность | 200% - 1 с, 150% - 2 с, 50% - 3 с, 12% - 60 с |
КПД, % | 95 |
Время запуска, с | 20 |
Защита | |
Перегрузка по выходу | автоматическое отключение |
Короткое замыкание | автоматическое отключение |
Перегрев | автоматическое отключение с автовосстановлением |
Защита от высокочастотных помех | фильтр |
Защита от аварии стабилизатора | автоматическое отключение |
Передельные значения частоты входного тока | автоматическое отключение с автовосстановлением |
Панель управления и интерфейсы | |
Дисплей | трёхзарядный цифровой индикатор |
Светодиодная индикация | Сеть, выход, нагрузка, низкое напряжение, высокой напряжение, перезагрузка |
Сервисный байпас | установлен, ручное переключение |
Надежность и эксплуатационные характеристики | |
Установка | в помещении |
Диапазон рабочей температуры, °С | от +5 до +40 |
Диапазон температуры хранения, °С | от -40 до +40 |
Тип охлаждения | естественное (безвентиляторное) |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Рабочая высота, м | до 3000 м над уровнем моря |
Степень защиты от пыли и влаги | IP30 |
Срок службы, лет | 10 |
Гарантийный срок, мес | 12 |
Уровень шума, дБ | до 40 |
Климатическое исполнение | не морозостойкий |
Механические характеристики | |
Габаритные размеры ВхШхГ (без упаковки), мм | 420 × 245 × 500 мм |
Масса, кг | 27 кг |
Цвет корпуса | серый |

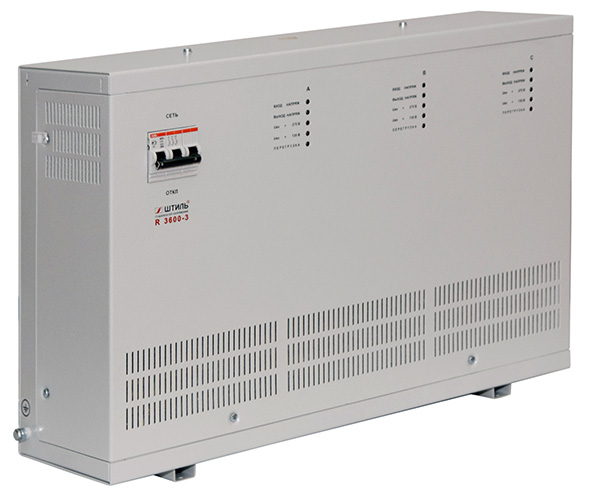

Трёхфазный стабилизатор R3600-3 рассчитан на максимальную мощность нагрузки, равную 2880 Вт. Он предназначен для качественного электроснабжения, защиты от скачков напряжения различных электроприборов, когда сетевые параметры не удовлетворяют определенным критериям, указанным в ГОСТ 32144-2013.
В загородном доме, на даче, в квартире, кабинете стоматолога к данной модели можно подключать маломощные холодильники и стиральные машины, сварочные аппараты, компрессоры, насосные станции, медицинскую спецтехнику, а также электроинструмент. Однофазные потребители должны быть равномерно распределены между отдельными фазами, чтобы исключить вероятность появления негативных последствий. При подсоединении асинхронного электромотора без плавного пуска у стабилизатора R3600-3 должен быть двойной запас мощности.
Преобразователь выпускается в виде подвесного моноблока со встроенным автоматом. Основные режимы его функционирования отображаются с помощью предустановленного набора светодиодов. Пара выходов предусмотрена для подключения нагрузки. Один из них наделён опцией контроля фаз, которая при пропадании фазного напряжения либо полном отсутствии электротока отключает устройство.
Стабилизация напряжения на выходе производится путём коммутирования обмоток автотрансформатора релейными ключами. Реле получают управляющие команды от микропроцессора, который непрерывно отслеживает ключевые показатели питающей электросети.
