Общие | |
Полная мощность, кВА | 48 |
Активная мощность, кВт | 38.4 |
Принцип стабилизации | тиристорный |
Способ установки | напольный |
Страна производитель | Россия |
Входные характеристики | |
Тип входной сети | однофазная трехпроводная (L, N, PE) |
Номинальное входное напряжение, В | 220/230 |
Рабочий диапазон входного напряжения, В | 179-249 |
Предельный диапазон входного напряжения, В | 150 — 264 |
Номинальная входная частота, Гц | 50 |
Допустимый диапазон входной частоты, Гц | 48 — 52 |
Входной коэффициент мощности | 1 |
Максимальный входной ток, А | 310 |
Потребляемая мощность в режиме холостого хода, Вт | 27.94 |
Выходные характеристики | |
Тип выходного напряжения | трёхфазный |
Номинальное выходное напряжение, В | 220/230 |
Точность стабилизации, % | 5 |
Быстродействие, мс | 40 |
Форма выходного напряжения | чистая синусоида |
Максимальный выходной ток, А | 218 |
КПД, % | 95 |
Время запуска, с | 20 |
Защита | |
Перегрузка по выходу | автоматическое отключение |
Короткое замыкание | автоматическое отключение |
Перегрев | автоматическое отключение с автовосстановлением |
Защита от высокочастотных помех | фильтр |
Защита от аварии стабилизатора | автоматическое отключение |
Передельные значения частоты входного тока | автоматическое отключение с автовосстановлением |
Панель управления и интерфейсы | |
Дисплей | трёхзарядный цифровой индикатор |
Светодиодная индикация | Сеть, выход, нагрузка, низкое напряжение, высокой напряжение, перезагрузка |
Сервисный байпас | установлен, ручное переключение |
Надежность и эксплуатационные характеристики | |
Установка | в помещении |
Диапазон рабочей температуры, °С | от +5 до +40 |
Диапазон температуры хранения, °С | от -40 до +40 |
Тип охлаждения | принудительное (вентиляторное) |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Рабочая высота, м | до 3000 м над уровнем моря |
Степень защиты от пыли и влаги | IP30 |
Срок службы, лет | 10 |
Гарантийный срок, мес | 24 |
Уровень шума, дБ | до 40 |
Климатическое исполнение | не морозостойкий |
Механические характеристики | |
Габаритные размеры ВхШхГ (без упаковки), мм | 280 × 505 × 320 мм |
Масса, кг | 242 кг |
Цвет корпуса | серый |
Трёхфазный стабилизатор R48000-3S мощностью 48 кВA призван защищать подключённых потребителей от скачков сетевого напряжения в условиях, когда характеристики электросети не удовлетворяют нормативам, указанным в ГОСТ 32144-2013. Модель надёжно предохранит от неблагоприятных последствий не только групповую нагрузку, но и отдельные мощные электроустановки.
Основное отличие схемы стабилизирующего устройства заключается в применении тиристоров вместо релейных силовых ключей. Полупроводниковые элементы осуществляют переключения без шума, служат дольше реле.
Также к новшествам относится технология, подразумевающая двойное использование трансформаторных катушек. Новаторское решение значительно снизило массу и размеры стабилизатора, уменьшило его стоимость, улучшило ещё ряд параметров.
Существенно возросла перегрузочная способность благодаря применённым нововведениям. В результате повышена устойчивость функционирования совместно с электроприводами, обладающими высокими пусковыми электротоками.

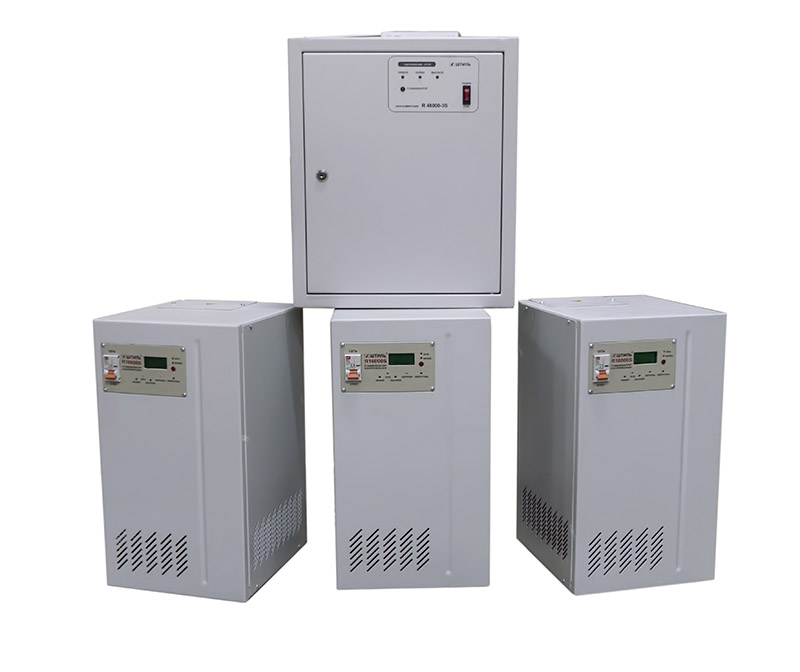

Модель стабилизатора включает в себя 3 напольных силовых моноблока, 1 настенный блок для коммутации, соединительные кабели, крепежи. Спереди у преобразователя напряжения предусмотрен автомат, табло индикации, выключатель байпаса.
