Общие | |
Полная мощность, кВА | 9 |
Активная мощность, кВт | 7.2 |
Принцип стабилизации | тиристорный |
Способ установки | настенный |
Страна производитель | Россия |
Входные характеристики | |
Тип входной сети | однофазная трехпроводная (L, N, PE) |
Номинальное входное напряжение, В | 220/230 |
Рабочий диапазон входного напряжения, В | 175-260 |
Предельный диапазон входного напряжения, В | 135 — 275 |
Номинальная входная частота, Гц | 50 |
Допустимый диапазон входной частоты, Гц | 48 — 52 |
Входной коэффициент мощности | 1 |
Максимальный входной ток, А | 58 |
Потребляемая мощность в режиме холостого хода, Вт | 17.16 |
Выходные характеристики | |
Тип выходного напряжения | трёхфазный |
Номинальное выходное напряжение, В | 220/230 |
Точность стабилизации, % | 5.5 |
Быстродействие, мс | 200 |
Форма выходного напряжения | чистая синусоида |
Максимальный выходной ток, А | 41 |
Перегрузочная способность | 200% - 2 с, 100% - 15 с |
КПД, % | 95 |
Время запуска, с | 20 |
Защита | |
Перегрузка по выходу | автоматическое отключение |
Короткое замыкание | автоматическое отключение |
Перегрев | автоматическое отключение с автовосстановлением |
Защита от высокочастотных помех | фильтр |
Защита от аварии стабилизатора | автоматическое отключение |
Передельные значения частоты входного тока | автоматическое отключение с автовосстановлением |
Панель управления и интерфейсы | |
Дисплей | трёхзарядный цифровой индикатор |
Светодиодная индикация | Сеть, выход, нагрузка, низкое напряжение, высокой напряжение, перезагрузка |
Сервисный байпас | установлен, ручное переключение |
Надежность и эксплуатационные характеристики | |
Установка | в помещении |
Диапазон рабочей температуры, °С | от +5 до +40 |
Диапазон температуры хранения, °С | от -40 до +40 |
Тип охлаждения | естественное (безвентиляторное) |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Рабочая высота, м | до 3000 м над уровнем моря |
Степень защиты от пыли и влаги | IP20 |
Срок службы, лет | 10 |
Гарантийный срок, мес | 12 |
Уровень шума, дБ | до 40 |
Климатическое исполнение | не морозостойкий |
Механические характеристики | |
Габаритные размеры ВхШхГ (без упаковки), мм | 425 × 582 × 200 мм |
Масса, кг | 50 кг |
Цвет корпуса | серый |
Стабилизатор напряжения R9000-3 относится к фирменной стандартной линейке «Штиль», поэтому характеризуется высокой надёжностью, длительным сроком службы при соблюдении требований, перечисленных в инструкции по эксплуатации. Суммарная мощность трёхфазных и однофазных потребителей, которые подключаются к преобразователю, не должна быть больше 7,2 кВт.
Перед присоединением оборудования, содержащего асинхронные моторы с прямым пуском, важно убедиться в наличии у стабилизатора запаса мощности в двойном количестве. К таким электроустановкам причисляются насосы, холодильные агрегаты, станки, компрессоры, мойки высокого давления.

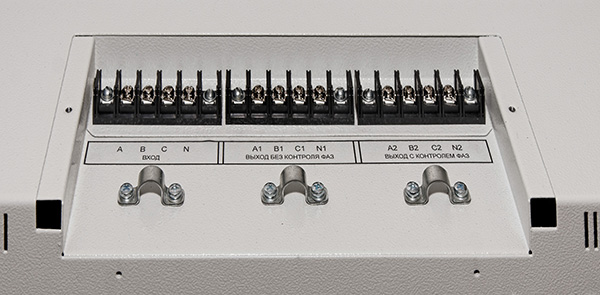

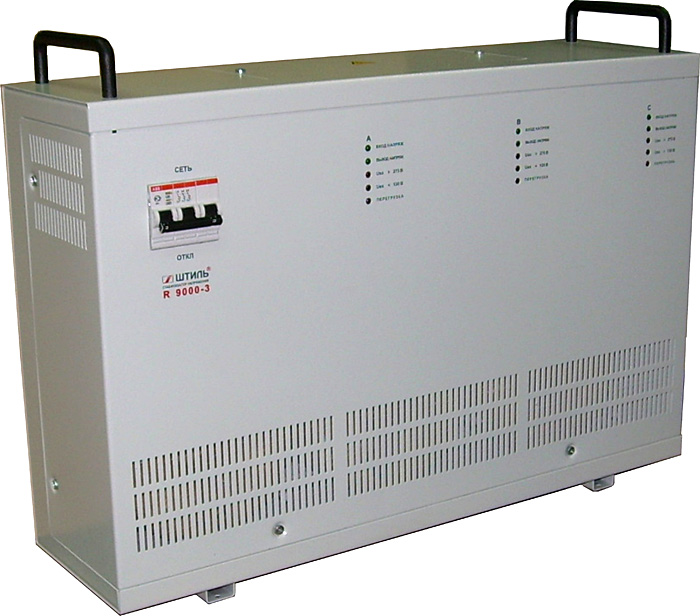

Устройство изготовлено в виде настенного блока с автоматом, светодиодным индикационным табло на лицевой стороне. Задняя панель оборудована колодками клемм. В модели R9000-3 для подключения нагрузки смонтирована пара выходов. Один из них незамедлительно отключает подачу электричества, если обнаружит исчезновение фазного напряжения, существенный перекос между фазами, а также полное пропадание электротока.
Ступенчатая корректировка выходного напряжения производится релейными ключами, переключающими обмотки автотрансформатора по командным сигналам, отправляемым микропроцессором. Охлаждение внутренних компонентов стабилизатора R9000-3 осуществляется естественным способом.
