Общие | |
Полная мощность, кВА | 16 |
Активная мощность, кВт | 12.8 |
Принцип стабилизации | релейный |
Способ установки | в стойку 19" |
Страна производитель | Россия |
Входные характеристики | |
Тип входной сети | однофазная трехпроводная (L, N, PE) |
Номинальное входное напряжение, В | 220/230 |
Рабочий диапазон входного напряжения, В | 179-249 |
Предельный диапазон входного напряжения, В | 150 — 264 |
Номинальная входная частота, Гц | 50 |
Допустимый диапазон входной частоты, Гц | 48 — 52 |
Входной коэффициент мощности | 1 |
Максимальный входной ток, А | 103 |
Потребляемая мощность в режиме холостого хода, Вт | 99 |
Выходные характеристики | |
Тип выходного напряжения | однофазный |
Номинальное выходное напряжение, В | 220/230 |
Точность стабилизации, % | 4 |
Быстродействие, мс | 40 |
Форма выходного напряжения | чистая синусоида |
Максимальный выходной ток, А | 72 |
Перегрузочная способность | 100% - 1 с, 50% - 2 с, 12% - 20 с |
КПД, % | 0 |
Время запуска, с | 20 |
Защита | |
Перегрузка по выходу | автоматическое отключение |
Короткое замыкание | автоматическое отключение |
Перегрев | автоматическое отключение с автовосстановлением |
Защита от высокочастотных помех | фильтр |
Защита от аварии стабилизатора | автоматическое отключение |
Передельные значения частоты входного тока | автоматическое отключение с автовосстановлением |
Панель управления и интерфейсы | |
Дисплей | трёхзарядный цифровой индикатор |
Светодиодная индикация | Сеть, выход, нагрузка, низкое напряжение, высокой напряжение, перезагрузка |
Сервисный байпас | установлен, ручное переключение |
Надежность и эксплуатационные характеристики | |
Установка | в помещении |
Диапазон рабочей температуры, °С | от +5 до +40 |
Диапазон температуры хранения, °С | от -40 до +40 |
Тип охлаждения | естественное (безвентиляторное) |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Рабочая высота, м | до 3000 м над уровнем моря |
Степень защиты от пыли и влаги | IP30 |
Срок службы, лет | 10 |
Гарантийный срок, мес | 24 |
Уровень шума, дБ | до 40 |
Климатическое исполнение | не морозостойкий |
Механические характеристики | |
Габаритные размеры ВхШхГ (без упаковки), мм | 221 × 483 × 382 мм |
Масса, кг | 35 кг |
Цвет корпуса | серый |

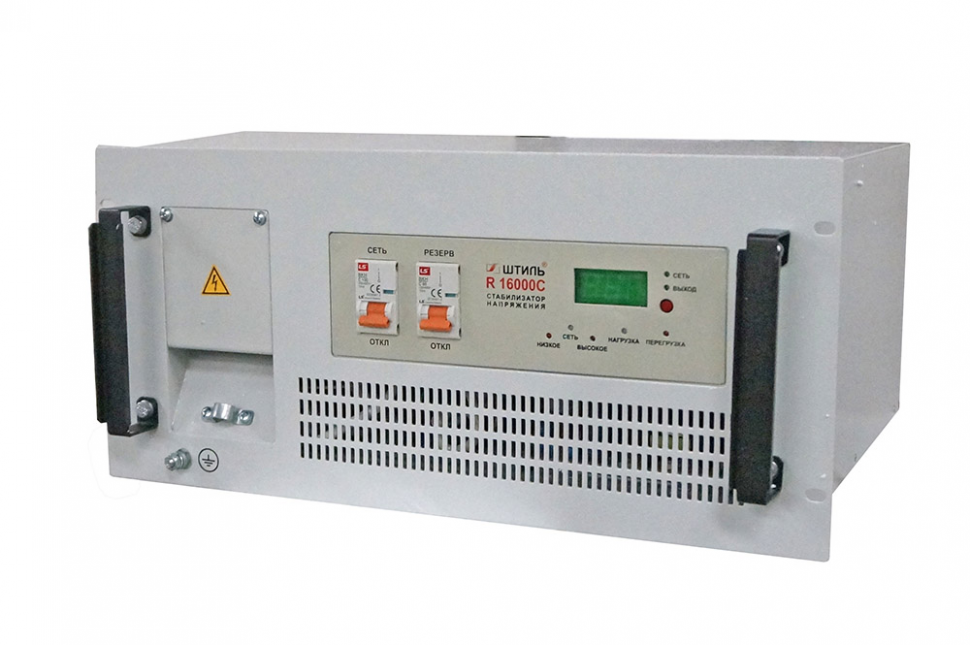

Электронный стабилизатор Штиль R 16000C способен обеспечить ваше ответственное оборудование электроэнергией высокого качества. Допускается подключение к устройству потребителей, общая мощность которых не превышает 16 кВА.
Конструктивно стабилизатор представлен в виде металлического корпуса, внутри которого располагаются электронные компоненты. Он защищен качественной порошковой краской, исключающей негативное воздействие коррозии. Устанавливается преобразователь на коммутационной стойке (приобретается отдельно).
Основным электронным компонентом оборудования является тороидальный силовой трансформатор, имеющий медную обмотку. Здесь присутствует принудительная система охлаждения, работа которой основана на использовании программируемого вентилятора. Скорость вращения кулера зависит от температуры на силовых ключах.
На передней панели преобразователя Штиль R 16000C имеется цифровой индикатор. Он дает возможность в любой момент посмотреть основные рабочие параметры. Здесь также есть автоматические выключатели, позволяющие прекратить подачу электроэнергии к потребителям по мере необходимости вручную.
Рекомендуется устанавливать стабилизатор в сухих и отапливаемых помещениях. Здесь должна поддерживаться температура в пределах от +1 до +40 градусов Цельсия и уровень относительной влажности не более 80%. Благодаря компактным габаритам, требования к размерам технического помещения не существенные.
