Общие | |
Полная мощность, кВА | 4.5 |
Активная мощность, кВт | 3.6 |
Принцип стабилизации | тиристорный |
Способ установки | в стойку 19" |
Страна производитель | Россия |
Входные характеристики | |
Тип входной сети | однофазная трехпроводная (L, N, PE) |
Номинальное входное напряжение, В | 220/230 |
Рабочий диапазон входного напряжения, В | 155-255 |
Предельный диапазон входного напряжения, В | 135 — 275 |
Номинальная входная частота, Гц | 50 |
Допустимый диапазон входной частоты, Гц | 48 — 52 |
Входной коэффициент мощности | 1 |
Максимальный входной ток, А | 29 |
Потребляемая мощность в режиме холостого хода, Вт | 37.18 |
Выходные характеристики | |
Тип выходного напряжения | однофазный |
Номинальное выходное напряжение, В | 220/230 |
Точность стабилизации, % | 5 |
Быстродействие, мс | 30 |
Форма выходного напряжения | чистая синусоида |
Максимальный выходной ток, А | 20 |
Перегрузочная способность | 100% - 10 с |
КПД, % | 95 |
Время запуска, с | 20 |
Защита | |
Перегрузка по выходу | автоматическое отключение |
Короткое замыкание | автоматическое отключение |
Перегрев | автоматическое отключение с автовосстановлением |
Защита от высокочастотных помех | фильтр |
Защита от аварии стабилизатора | автоматическое отключение |
Передельные значения частоты входного тока | автоматическое отключение с автовосстановлением |
Панель управления и интерфейсы | |
Дисплей | трёхзарядный цифровой индикатор |
Светодиодная индикация | Сеть, выход, нагрузка, низкое напряжение, высокой напряжение, перезагрузка |
Сервисный байпас | установлен, ручное переключение |
Надежность и эксплуатационные характеристики | |
Установка | в помещении |
Диапазон рабочей температуры, °С | от +5 до +40 |
Диапазон температуры хранения, °С | от -40 до +40 |
Тип охлаждения | принудительное (вентиляторное) |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Рабочая высота, м | до 3000 м над уровнем моря |
Степень защиты от пыли и влаги | IP20 |
Срок службы, лет | 10 |
Гарантийный срок, мес | 24 |
Уровень шума, дБ | до 40 |
Климатическое исполнение | не морозостойкий |
Механические характеристики | |
Габаритные размеры ВхШхГ (без упаковки), мм | 222 × 483 × 428 мм |
Масса, кг | 25 кг |
Цвет корпуса | серый |

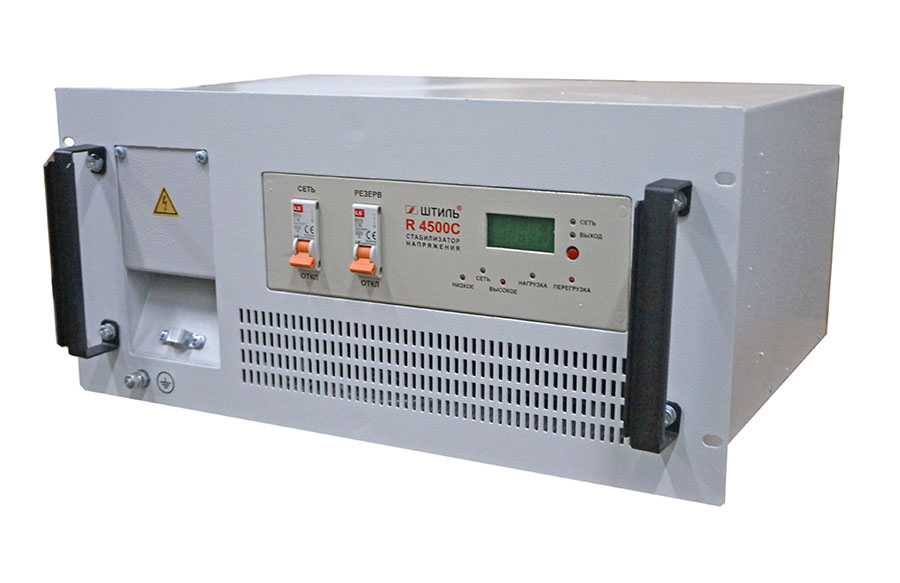

Модель стабилизатора R4500C предназначена для установки в стойки универсального исполнения на 19 дюймов. Конструктивное решение позволяет дополнять уже имеющиеся стоечные изделия новыми функциями. Однофазный стабилизатор компактно размещается на офисных пространствах, в серверных залах. Удобство монтажа, последующего техобслуживания оценят и владельцы квартир, загородных домовладений.
Благодаря реализованной функциональности, легко организуется качественное электроснабжение таких устройств как холодильники, торговое и медицинское спецоборудование, оргтехника, локальные компьютерные сети, системы вентилирования и кондиционирования, насосные станции. При подключении асинхронных электромоторов, не имеющих плавного пуска, их мощность должна быть вдвое меньше максимально допустимого аналогичного параметра стабилизатора, который у преобразователя R4500C равен 3,6 кВт.
Ступенчатая стабилизация напряжения, направляемого на клеммы для подсоединения нагрузки, осуществляется при помощи силовых ключей на тиристорах. Схема содержит фильтры, устраняющие высокочастотные помехи из выходного сигнала правильной синусоидальной формы. Здесь встроена защита от коротких замыканий, а также перегрузок.
