Общие | |
Полная мощность, кВА | 48 |
Активная мощность, кВт | 38.4 |
Принцип стабилизации | релейный |
Способ установки | в стойку 19" |
Страна производитель | Россия |
Входные характеристики | |
Тип входной сети | однофазная трехпроводная (L, N, PE) |
Номинальное входное напряжение, В | 220/230 |
Рабочий диапазон входного напряжения, В | 180-245 |
Предельный диапазон входного напряжения, В | 150 — 255 |
Номинальная входная частота, Гц | 50 |
Допустимый диапазон входной частоты, Гц | 48 — 52 |
Входной коэффициент мощности | 1 |
Максимальный входной ток, А | 310 |
Потребляемая мощность в режиме холостого хода, Вт | 48.62 |
Выходные характеристики | |
Тип выходного напряжения | трёхфазный |
Номинальное выходное напряжение, В | 220/230 |
Точность стабилизации, % | 4 |
Быстродействие, мс | 40 |
Форма выходного напряжения | чистая синусоида |
Максимальный выходной ток, А | 218 |
Перегрузочная способность | 200% - 1 с, 150% - 2 с, 50% - 3 с, 12% - 60 c |
КПД, % | 98 |
Время запуска, с | 20 |
Защита | |
Перегрузка по выходу | автоматическое отключение |
Короткое замыкание | автоматическое отключение |
Перегрев | автоматическое отключение с автовосстановлением |
Защита от высокочастотных помех | фильтр |
Защита от аварии стабилизатора | автоматическое отключение |
Передельные значения частоты входного тока | автоматическое отключение с автовосстановлением |
Панель управления и интерфейсы | |
Дисплей | трёхзарядный цифровой индикатор |
Светодиодная индикация | Сеть, выход, нагрузка, низкое напряжение, высокой напряжение, перезагрузка |
Сервисный байпас | установлен, ручное переключение |
Надежность и эксплуатационные характеристики | |
Установка | в помещении |
Диапазон рабочей температуры, °С | от +5 до +40 |
Диапазон температуры хранения, °С | от -40 до +40 |
Тип охлаждения | естественное (безвентиляторное) |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Рабочая высота, м | до 3000 м над уровнем моря |
Степень защиты от пыли и влаги | IP30 |
Срок службы, лет | 10 |
Гарантийный срок, мес | 12 |
Уровень шума, дБ | до 40 |
Климатическое исполнение | не морозостойкий |
Механические характеристики | |
Габаритные размеры ВхШхГ (без упаковки), мм | 1130 × 545 × 535 мм |
Масса, кг | 152 кг |
Цвет корпуса | серый |
Электронный стабилизатор Штиль R 48000-3C позволяет обеспечить качественным электропитанием с чистой синусоидой электрооборудование, потребляющее мощность до 48 кВА (38400 Вт). Потребители могут быть как промышленного назначения или медицинского, так и коммерческого, бытового. Разрешается подключать станки с рентгеновскими аппаратами, компрессоры с топографами и пр.
Регулирование входного напряжения в стабилизаторе производится ступенчато. С этой целью обмотки автотрансформатора коммутируются ключами из тиристоров. Полупроводниковые детали осуществляют переключение при подаче управляющего положительного потенциала на соответствующий электрод. Когда значение напряжения на входе выходит за допустимые пределы, полностью прекращается электроснабжение подключённой нагрузки. Функционирование автоматически возвращается в нормальный режим после вхождения постоянно контролируемого параметра в рабочий интервал.
Если планируется подсоединить асинхронный электромотор, важно удостовериться в трёхкратном превышении мощности стабилизирующего устройства Штиль R 48000-3C над аналогичным показателем электродвигателя. Такой электропривод встраивается в холодильные установки, насосы, мойки высокого давления, компрессорное оборудование.

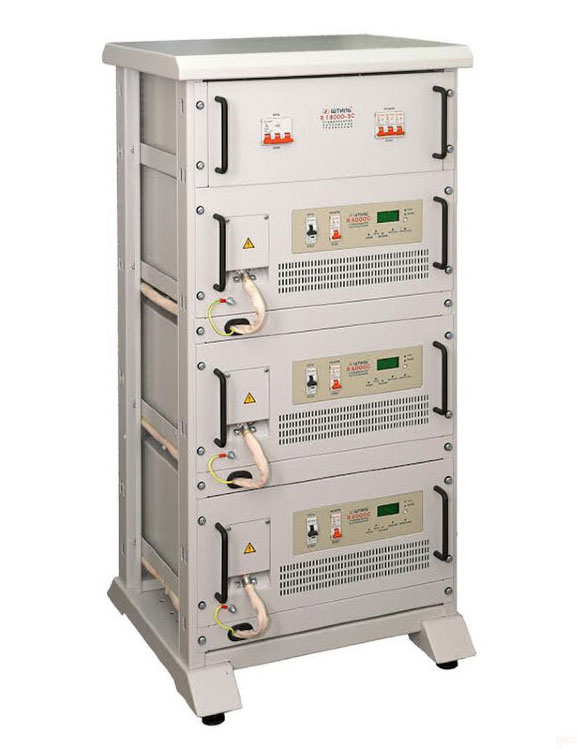

В состав набора, поставляемого клиентам, включены три однофазных модуля, а также блок коммутации. Весь комплект вместе силовыми соединительными кабелями монтируется на двухрамной 19" монтажной стойке (приобретается отдельно).
