Общие | |
Полная мощность, кВА | 7.5 |
Активная мощность, кВт | 6 |
Принцип стабилизации | тиристорный |
Способ установки | в стойку 19" |
Страна производитель | Россия |
Входные характеристики | |
Тип входной сети | однофазная трехпроводная (L, N, PE) |
Номинальное входное напряжение, В | 220/230 |
Рабочий диапазон входного напряжения, В | 155-255 |
Предельный диапазон входного напряжения, В | 135 — 275 |
Номинальная входная частота, Гц | 50 |
Допустимый диапазон входной частоты, Гц | 48 — 52 |
Входной коэффициент мощности | 1 |
Максимальный входной ток, А | 48 |
Потребляемая мощность в режиме холостого хода, Вт | 48.62 |
Выходные характеристики | |
Тип выходного напряжения | однофазный |
Номинальное выходное напряжение, В | 220/230 |
Точность стабилизации, % | 5 |
Быстродействие, мс | 30 |
Форма выходного напряжения | чистая синусоида |
Максимальный выходной ток, А | 34 |
Перегрузочная способность | 100% - 10 с |
КПД, % | 95 |
Время запуска, с | 20 |
Защита | |
Перегрузка по выходу | автоматическое отключение |
Короткое замыкание | автоматическое отключение |
Перегрев | автоматическое отключение с автовосстановлением |
Защита от высокочастотных помех | фильтр |
Защита от аварии стабилизатора | автоматическое отключение |
Передельные значения частоты входного тока | автоматическое отключение с автовосстановлением |
Панель управления и интерфейсы | |
Дисплей | трёхзарядный цифровой индикатор |
Светодиодная индикация | Сеть, выход, нагрузка, низкое напряжение, высокой напряжение, перезагрузка |
Сервисный байпас | установлен, ручное переключение |
Надежность и эксплуатационные характеристики | |
Установка | в помещении |
Диапазон рабочей температуры, °С | от +5 до +40 |
Диапазон температуры хранения, °С | от -40 до +40 |
Тип охлаждения | принудительное (вентиляторное) |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Рабочая высота, м | до 3000 м над уровнем моря |
Степень защиты от пыли и влаги | IP20 |
Срок службы, лет | 10 |
Гарантийный срок, мес | 24 |
Уровень шума, дБ | до 40 |
Климатическое исполнение | не морозостойкий |
Механические характеристики | |
Габаритные размеры ВхШхГ (без упаковки), мм | 222 × 483 × 428 мм |
Масса, кг | 34 кг |
Цвет корпуса | серый |

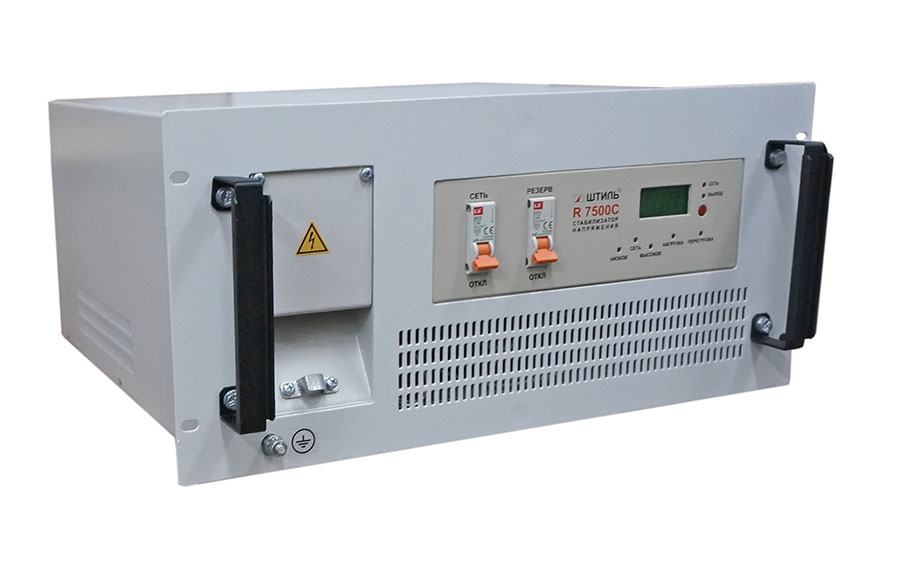

Однофазный стабилизатор переменного напряжения "Штиль" R 7500C входит в линейку 19" стабилизаторов напряжения "Штиль" серии C.
Серия С стабилизаторов "Штиль" была разработана с учетом распространения в промышленности, телекоме и сфере информационных технологий оборудования в 19" конструктивах.
Стабилизатор напряжения "Штиль" R 7500C защищает телекоммуникационное оборудование, компьютерную и офисную технику, промышленные контроллеры и АСУ ТП, суммарная электрическая мощность которых не превышает 7,5 кВА. При подключении асинхронных электродвигателей стабилизатор напряжения должен иметь как минимум трехкратный запас мощности относительно мощности электродвигателя.
Конструкция стабилизатора переменного напряжения "Штиль" R 7500C обеспечивает удобный монтаж в 19" стойки и шкафы и возможность одностороннего обслуживания со стороны передней панели.
Конструктивные особенности однофазных стабилизаторов напряжения "Штиль" серии C
- 19" корпус высотой 5U;
- тороидальный силовой автотрансформатор;
- двойная защита нагрузки от аварийно-высокого входного напряжения;
- автоматическое отключение автотрансформатора от сети при увеличении входного напряжения >300 В с последующим автоматическим включением после снижения напряжения до безопасного уровня;
- принудительное охлаждение (встроенный программно-управляемый вентилятор);
- дискретное (ступенчатое) регулирование выходного напряжения;
- широкий диапазон входного напряжения;
- высокая перегрузочная способность;
- тиристорные силовые ключи;
- высокое быстродействие;
- электронная защита от короткого замыкания и перегрузки с автоматическим отключением;
- возможность работы стабилизатора на заявленную мощность нагрузки во всём предельном диапазоне входного напряжения;
- автоматическое отключение нагрузки при выходе входного или выходного напряжения за установленный предельный диапазон с последующим автоматическим включением после возвращения напряжения в рамки предельного диапазона;
- ручной сервисный байпас;
- входной и выходной фильтр высокочастотных сетевых помех;
- светодиодный цифровой индикатор, отображающий основные параметры (входное и выходное напряжение, мощность нагрузки), светодиодная индикация режимов работы;
- клеммные колодки для подключения сети и нагрузки.
- Возможность установки сухих контактов, по согласованному на изменение техническому заданию Заказчика. Установка сухих контактов платная.
