| Номинальная мощность силового трансформатора, кВА | 100 |
| Номинальное напряжение на стороне ВН, В | 3х380 |
| Частота питающей сети, Гц | 50 |
| Ступени напряжения на холостом ходу на стороне НН, В | 55, 65,75,85,95 |
| Ток на стороне НН при напряжении 55-65-75 В, А | 580 |
| Ток на стороне НН при напряжении 85 В, А | 530 |
| Ток на стороне НН при напряжении 95 В, А | 487 |
| Номинальный ток ВН, А | 121,7 |
| Диапазон автоматического регулирования температуры, 0С | 0-60 |
| Класс изоляции | В |
| Габаритные размеры, мм | 820х1150х1300 |
| Масса масла (не более), кг | 140 |
| Масса (не более), кг | 730 |

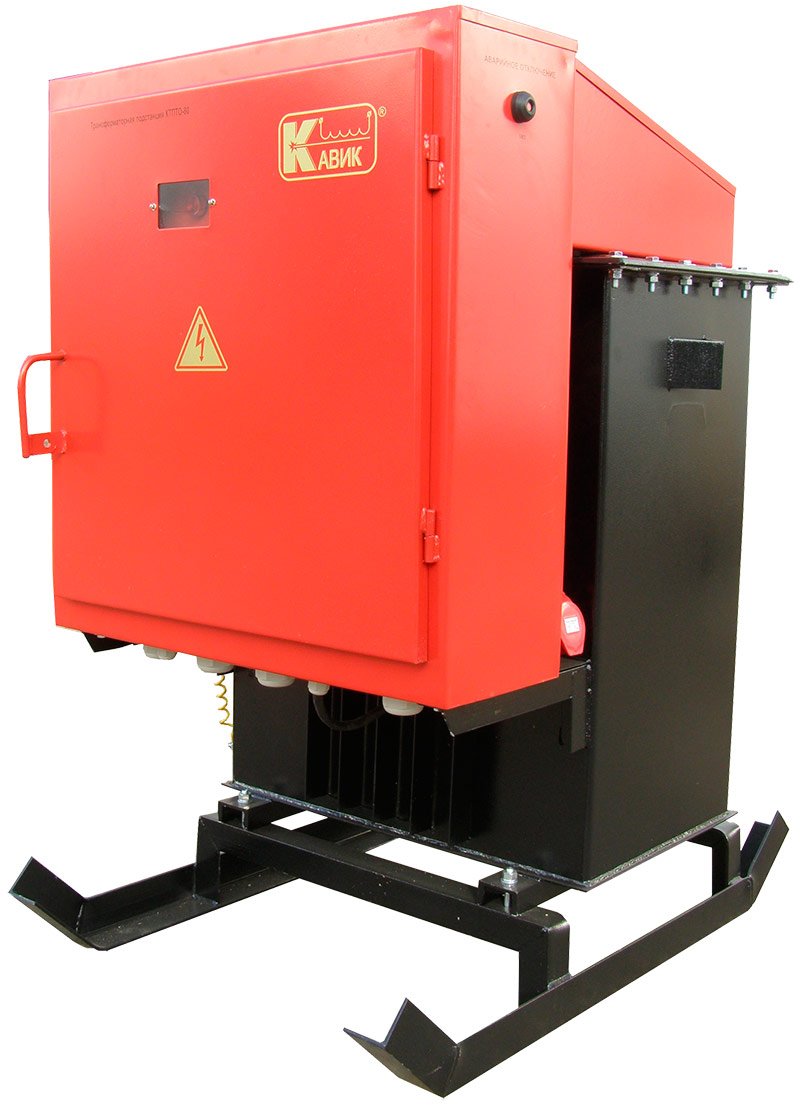

Комплектные трансформаторные подстанции для термообработки бетона и грунта КТПТО-100А-У1 (в дальнейшем «КТПТО»), напряжением 380/55-95 В, мощностью 100 кВА наружной установки, предназначены для электропрогрева (термообработки) бетона и грунта. В подстанции предусмотрено ручное или автоматическое управление для регулирования температуры электропрогрева бетона или грунта.
Подстанция оснащена трехфазным трехобмоточным трансформатором типа ТМТО-100-У1 с естественным масляным охлаждением. Переключение ступеней напряжения осуществляется при отключенном трансформаторе переключателем, рукоятка которого находится на крышке трансформатора.
На вводе КТПТО установлен автоматический выключатель, который осуществляет защиту силового трансформатора от перегрузок и коротких замыканий.
Нормальная работа КТПТО обеспечивается в районах с умеренным климатом при следующих условиях:
- высота над уровнем моря - не более 1000 м;
- температура окружающего воздуха от плюс 10 до минус 45ºС;
- тип атмосферы II по ГОСТ 15150-69.
КТПТО не предназначены:
- для работы в условиях тряски, ударов, вибрации;
- для эксплуатации в агрессивных и специальных средах по ГОСТ 24682-81.
Изделие предназначено для подключения только к промышленным сетям. Охлаждение – масляное. Режим работы трансформатора – продолжительный.
Оборудование состоит из:
- шкафа управления;
- силового трансформатора с кожухом;
- салазок.
Станция прогрева бетона КТПТО-100 А комплектуется:
- Терморегулятор электронный АРТ 18.
- Датчик измерения температуры KTY 81-110 (по проводу 1,5 м).
- Пускатель ПМ-16.
- Концевые выключатели для блокировки питания.
- Клеммы для подключения термодатчика.
- Трехполюсный автомат 25А с розеткой для подключения стороннего потребителя.
- Кнопка аварийного отключения.
