| Номинальная мощность силового трансформатора, кВА | 80 |
| Номинальное напряжение на стороне ВН, В | 3х380 |
| Частота питающей сети, Гц | 50 |
| Ступени напряжения на холостом ходу на стороне НН, В | 55, 65,75,85,95 |
| Ток на стороне НН при напряжении 55-65-75 В, А | 580 |
| Ток на стороне НН при напряжении 85 В, А | 530 |
| Ток на стороне НН при напряжении 95 В, А | 487 |
| Номинальный ток ВН, А | 121,7 |
| Класс изоляции | В |
| Габаритные размеры, мм | 1150х820х1300 |
| Масса масла (не более), кг | 137 |
| Масса (не более), кг | 705 |

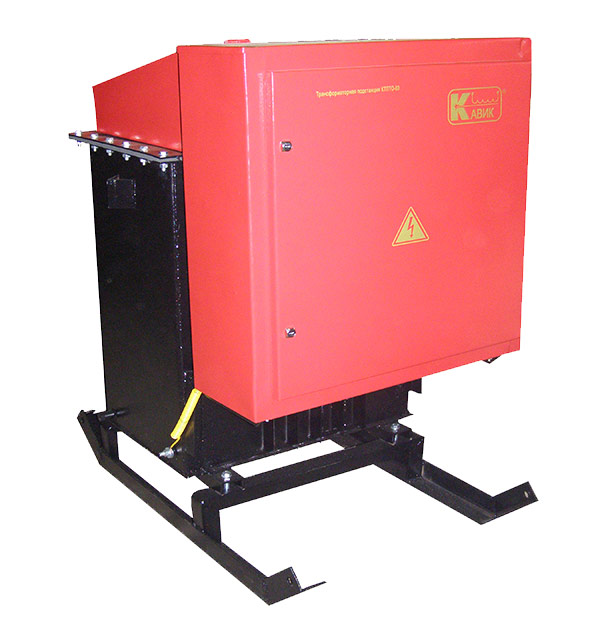

Комплектные трансформаторные подстанции для термообработки бетона и грунта КТПТО-80-У1 (в дальнейшем «КТПТО»), напряжением 380/55-95 В, мощностью 80 кВА наружной установки, предназначены для электропрогрева (термообработки) бетона и грунта. Подстанция предназначена для ручного регулирования температуры электропрогрева бетона или грунта.
Подстанция оснащена трехфазным трехобмоточным трансформатором типа ТМТО-80-У1 с естественным масляным охлаждением. Переключение ступеней напряжения осуществляется при отключенном трансформаторе переключателем, рукоятка которого находится на крышке трансформатора.
На вводе КТПТО установлен автоматический выключатель, который осуществляет защиту силового трансформатора от перегрузок и коротких замыканий.
Нормальная работа КТПТО обеспечивается в районах с умеренным климатом при следующих условиях:
- высота над уровнем моря - не более 1000 м;
- температура окружающего воздуха от плюс 10 до минус 45ºС;
- тип атмосферы II по ГОСТ 15150-69.
КТПТО не предназначены:
- для работы в условиях тряски, ударов, вибрации;
- для эксплуатации в агрессивных и специальных средах по ГОСТ 24682-81.
Изделие предназначено для подключения только к промышленным сетям. Подключение к сетям бытовых помещений не допускается.
Класс нагревостойкости изоляции – В. Охлаждение – масляное. Режим работы трансформатора – продолжительный.
Оборудование состоит из:
- шкафа управления;
- силового трансформатора с кожухом;
- салазок.
