Дизельный генератор СЭТ АД-100С-Т400 100 кВт в контейнере по спеццене!
Дизельный генератор СЭТ АД-100С-Т400 100 кВт в контейнере за 1 250 000 руб.
|
|
||||||||||||||||||
Дизельная электростанция СЭТ АД100C-Т400 предназначена для основного или резервного электроснабжения потребителей трехфазным переменным током, напряжением 400 В и частотой 50 Гц. Степень автоматизации – 2-я.
Дизельный генератор СЭТ АД-100С-Т400 выполнен на базе двигателя Ricardo 6105AZLD с номинальной мощностью 100 кВт. Расход топлива при 75% нагрузке – 16,4 л/ч. Панель управления электроагрегатом – Datakom D-500. Агрегат оборудован системой автоматического ввода резерва, зарядным устройством для АКБ, подогревателем охлаждающей жидкости, промышленным глушителем, компенсатором теплового расширения и вибрации.

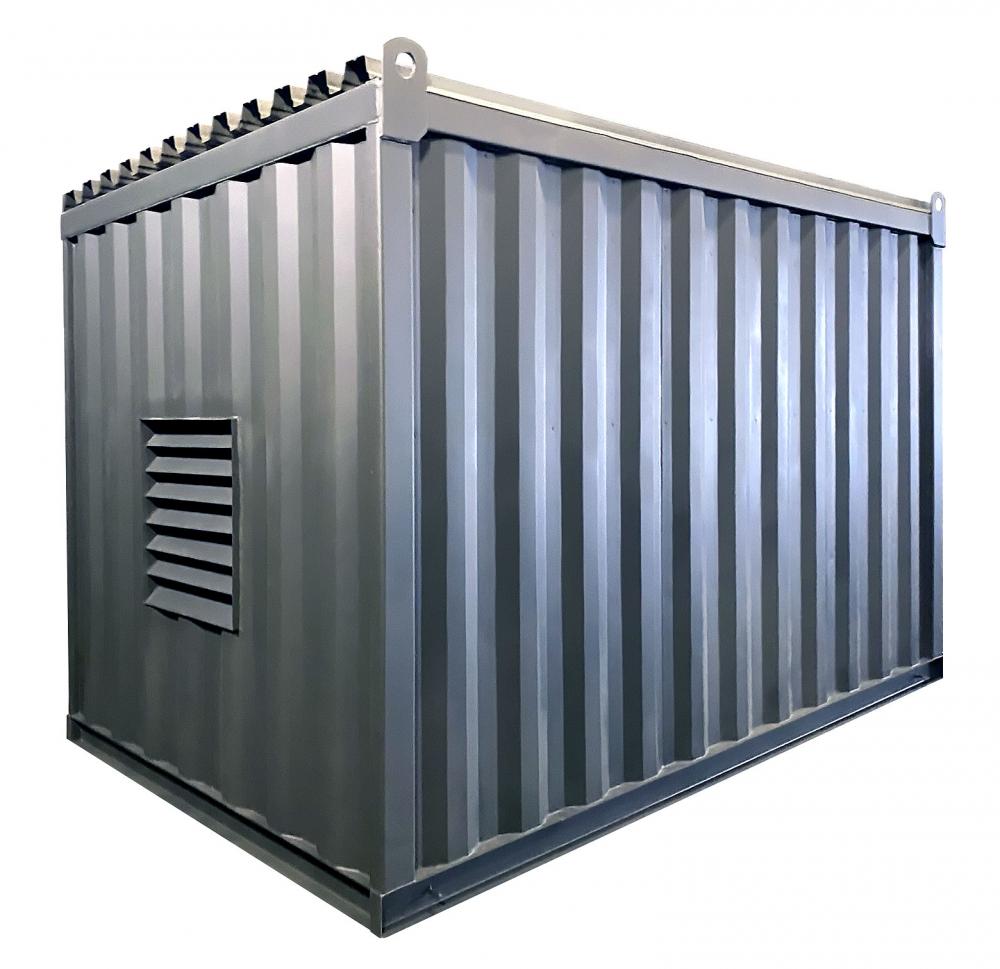

Генератор СЭТ АД-100С-Т400 смонтирован в цельнометаллическом оцинкованном блок-контейнере БКС-2С. Контейнер обеспечивает защиту от неблагоприятных воздействий окружающей среды и комфортную работу обслуживающего персонала. Контейнер предназначен для эксплуатации в районах с умеренным и холодным климатом. Конструкция позволяет эксплуатировать ДГУ в диапазоне температур от –50°С до +50°С.
Конструкция контейнера
- Силовой металлический каркас;
- Наружная облицовка контейнера выполнена из профилированного оцинкованного металлического листа толщиной 1 мм;
- Внутренняя облицовка контейнера выполнена из профилированного оцинкованного металлического листа толщиной 0,85 мм;
- Утепление потолка и стен – 50 мм мин. вата;
- Пол покрыт рифлёным листом;
- Входная дверь изнутри дополнительно утеплена;
- Утепление пола – 100 мм мин. вата;
- Электротехническая обвязка контейнера в оцинкованных лотках;
- Сальниковый кабельный ввод.
Комплектация контейнера
- Приточно-вытяжная вентиляция с проёмами, оснащенными клапанами с электрическим приводом;
- Снаружи проёмы закрыты стальными антивандальными нерегулируемыми жалюзи;
- Щит собственных нужд;
- Основное и аварийное освещение (LED);
- Система автоматического порошкового пожаротушения;
- Система термоизолированного газовыхлопа внутри контейнера;
- Система охранно-пожарной сигнализации ВЭРС ПК2 с возможностью вывода информации на центральный пульт оператора;
- Система отопления (конвектор 1,7 кВт);
- Комплект ручного пожаротушения (огнетушитель типа ОП);
- Система автоматической подкачки топлива из внешнего резервуара.
Технические характеристики
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Модель генератора | АД-100С-Т400 |
| Номинальная мощность | 100 кВт (125 кВА) |
| Максимальная мощность | 110 кВт (138 кВА) |
| Степень автоматизации | 2 |
| Выходное напряжение | 400 В |
| Номинальный ток | 180 А |
| Номинальный коэффициент мощности, cos φ | 0,8 |
| Частота тока | 50 Гц |
| Диапазон рабочих температур | –50...+50°С |
| Высота установки над уровнем моря | 2000 м |
| Запыленность воздуха | до 0,01 г/м³ |
| Наклон в горизонтальной плоскости | до 10° |
| Габаритные размеры (ДхШхВ) | 3500 х 2300 х 2470 мм |
| Полная масса, не более | 3800 кг |
| КОМПЛЕКТНОСТЬ ЭЛЕКТРОСТАНЦИИ | |
| Двигатель | Ricardo 6105AZLD |
| Контейнер | БКС-2С |
| Альтернатор | Stamford UC274D |
| Панель управления электроагрегатом | Datakom D-500 |
| Зарядное устройство для АКБ | Datakom SMPS |
| Подогреватель охлаждающей жидкости (ПОЖ) | есть |
| Аккумуляторные батареи | 6СТ-60 |
| Компенсатор теплового расширения и вибрации | есть |
| Промышленный глушитель | есть |
| Щит собственных нужд | есть |
| Клапан приточно-вытяжной вентиляции | КВА2 |
| Привод клапана приточно-вытяжной вентиляции | LF 230 B |
| Автоматический ввод резерва (АВР) | есть |
| Насос электрический для закачки топлива | АТ25493 |
| Охранно-пожарная сигнализация | ВЭРС-ПК2 |
| Модуль порошкового пожаротушения | Буран-2,5-2С |
| Огнетушитель | ОП-4 |
| Электрический конвектор | GL8227, 1,7 кВт |
| Заземлитель | ЭКО |
| Светильники основного освещения 220В | есть |
| Светильник аварийного освещения 12В | ДПА 2105 |
| ДВИГАТЕЛЬ | |
| Двигатель | Ricardo 6105AZLD |
| Тип топлива | дизельное |
| Тип охлаждения | жидкостное |
| Расход топлива при 100% нагрузке | 21,8 л/ч |
| Расход топлива при 75% нагрузке | 16,4 л/ч |
| Удельный расход масла | 1,6 г/кВтч |
| Объём системы смазки | 22 л |
| Объём системы охлаждения | 25 л |
| Объём топливного бака | 500 л |
| Частота вращения коленчатого вала | 1500 об/мин |
| Количество цилиндров двигателя | 6 |
| Расположение цилиндров | рядное |
| Объём двигателя | 7,01 м³ |
| АЛЬТЕРНАТОР | |
| Альтернатор | Stamford UC274D |
| Коэффициент мощности | 0,8 |
| Количество полюсов | 4 |
| Выходное напряжение | 400 В |
| Стабильность выходного напряжения | ±1% |
| Класс изоляции | H |
| Степень защиты | IP 23 |
| Система возбуждения | AVR, синхронный бесщеточный |
| Тип соединения | звезда |
Изготовитель гарантирует соответствие качества электростанций требованиям технических условий при соблюдении правил эксплуатации.
Гарантийный срок эксплуатации со дня ввода в эксплуатацию при использовании в качестве резервного источника – 1 год или 1000 моточасов, в зависимости от того, что наступит раньше. В период гарантийного срока изготовитель осуществляет гарантийный ремонт ДЭС или вышедшего из строя устройства.
Полный срок службы при использовании в качестве резервного источника – 10 лет.
