Дизельные генераторы ТСС с двигателем Baudouin

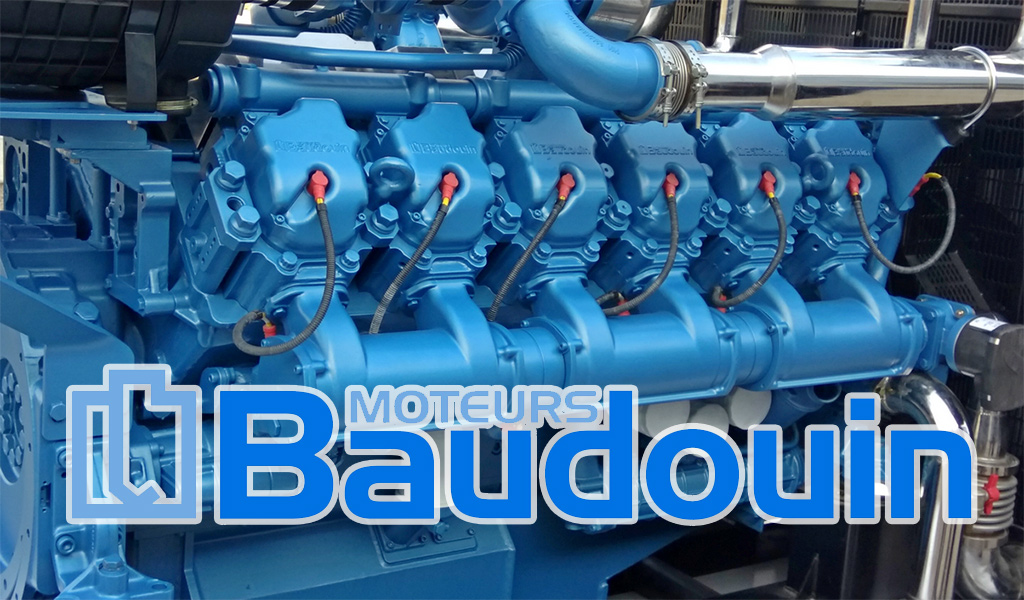

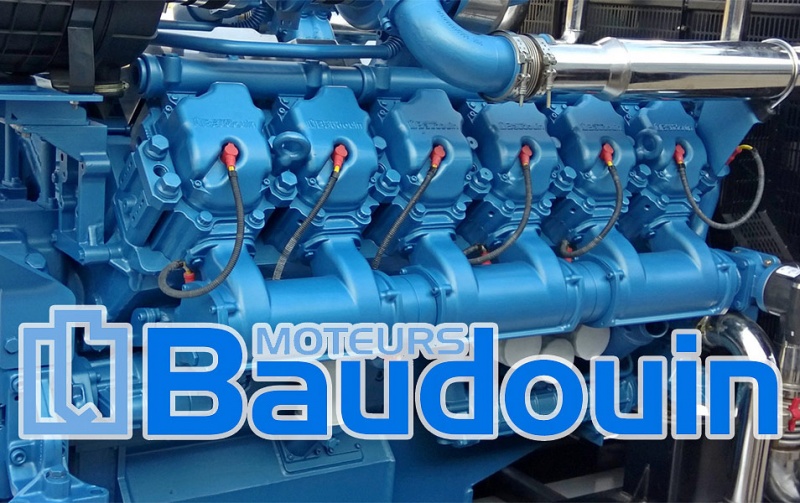

ДГУ ТСС серии «Premium» на базе двигателей Moteurs Baudouin появились в производстве относительно недавно и еще малознакомы российским потребителям генераторного оборудования, однако за рубежом подобная техника уже находится в массовом производстве.

Появление на рынке ДГУ нового производителя дизельных двигателей обусловлено постоянно растущим спросом на подобную технику. И на то есть причина, ведь французская компания Moteurs Baudouin (с фр. Моторы Бодуэн) является достаточно известным производителем дизельных двигателей, но до недавнего времени она была известна исключительно на рынке судовых двигателей, к которым, в свою очередь, предъявляются еще более высокие требования, чем к промышленным двигателям.

За время работы компания Moteurs Baudouin смогла накопить колоссальный опыт, что позволило ей стать узнаваемым и заслуживающим уважения брендом. Качество, простота обслуживания, адаптируемость и надежность работы – вот основные четыре столпа философии Moteurs Baudouin. В агрессивной морской среде надежность и долговечность двигателя являются первостепенными, поэтому Компания уделяет этим вопросам особое внимание. Именно за время производства двигателей для эксплуатации в тяжелых морских условиях, Компания Moteurs Baudouin получила репутацию производителя высокоресурсных двигателей. Сегодня двигатели этой марки нашли свою нишу в производстве дизельных электростанций и на то есть объективные причины.

Двигатели Baudouin производятся во Франции и Китае, но с недавнего времени некоторые модели стали производится и в России.

ДГУ ТСС с двигателями Baudouin поставляются для нужд таких требовательных заказчиков как Министерство обороны России, МЧС, МВД, для ведущих предприятий в областях строительства, нефтегазового сектора, ЖКХ и предприятий других отраслей. Дизельные генераторы ТСС поставляются заказчикам из стран Ближнего Востока, Африки и Восточной Европы.

Достоинства ДГУ ТСС с двигателем Baudouin

• Широкий выбор мощностей – от 40 до 1500 кВт.
• Надежность работы и долговечность эксплуатации вследствие применения высококачественных и высокотехнологичных комплектующих и агрегатов.
• Возможность применения как в качестве основного, так и в качестве резервного источника электроснабжения.
• Производятся на основе конструкций судовых двигателей.
• Увеличенный ресурс работы двигателей.
• Эффективный запуск в холодное время года.
• Низкий расход топлива и моторного масла.
• Неприхотливость к качеству российского дизельного топлива.
• Низкий уровень шума и вибраций.
• Увеличенная периодичность технического обслуживания, в т.ч. замены фильтров и масла
• Низкая стоимость расходных материалов.
• Высококачественные генераторы переменного тока.
• Современные многофункциональные контроллеры управления ДГУ – Lovato, с многоязычным меню, в т.ч. и на русском языке.
• Удобный и интуитивно понятный интерфейс управления работой ДГУ.
• Прочная стальная рама оригинальной конструкции с интегрированным топливным баком.
• Проведение тестирования каждой ДГУ под нагрузкой перед отправкой заказчику продолжительностью не менее 2-х часов.
• Собственное производство и конструкторский отдел позволяют вносить существенные изменения в конструкцию ДГУ.
• Соответствие современным требованиям в области содержания вредных веществ в отработавших газах.
• Соответствие российским и международным стандартам.
• Увеличенная гарантия сроком до 3 лет, либо 2000 моточасов наработки, в зависимости от того, что наступит раньше.

Стандартная комплектация ДГУ

1. 1. Радиатор тропического исполнения, обеспечивающий работоспособность ДГУ при температуре до 50°С.
2. 2. Промышленный дизельный двигатель Baudouin жидкостного охлаждения с регулятором частоты вращения.
3. 3. Стандартная система воздушных фильтров.
4. 4. Контроллер управления.
5. 5. Автомат защиты сети.
6. 6. Одноопорный генератор переменного тока TSS-SA с классом изоляции Н и степенью защиты IP23.
7. 7. Аккумуляторная батарея.
8. 8. Строповочные проушины.
9. 9. Встроенный топливный бак для ДГУ до 640 кВт.
10. 10. Узлы для погрузчика.
11. 11. Стальная рама с антивибрационными подушками.
12. 12. Система глушителей 9 дБА.
13. 13. Комплект эксплуатационной документации.

Генераторы переменного тока

В качестве генераторов переменного тока, в генераторных установках серии «Premium» на базе двигателей Baudouin применяются генераторы переменного тока марки TSS-SA серии Е.

Генераторы TSS-SA уже успели зарекомендовать себя как качественные и надежные генераторы с высоким уровнем соотношением цена/качество. Серия Е является самой продвинутой в семействе генераторов TSS-SA. Генераторы этой серии соответствуют самым строгим международным стандартам, таким как IEC 60034-1; CEI 2-3; BS 4999-5000; VDE 0530; NF 51-100,111; OVE M-10, NEMA MG 1.22.

Преимущества генераторов переменного тока TSS-SA серии Е

• Высокие эксплуатационные характеристики за счет продуманности конструкции и использования в конструкции генераторов высококачественных материалов.
• Высочайшая степень надежности и безопасности эксплуатации за счет использования технологии «вакуум-нагнетательной пропитки» (VPI), которая гарантирует превосходную степень изоляции обмоток генераторов.
• Продолжительный гарантийный срок эксплуатации.

Используемые в конструкции генераторов автоматические регуляторы напряжения (АРН) обеспечивают высокие характеристики вырабатываемого электричества и способны работать при высоких уровнях вибрации. Они надежно защищены от попадания пыли, соли и песка.

Контроллеры управления ДГУ

В качестве базового исполнения, дизель генераторы серии ТСС серии «Premium» на базе двигателей Baudouin оснащаются контроллерами управления ДГУ производства Lovato (Италия).

Контроллеры Lovato были спроектированы с учетом всех последних достижений науки и техники с целью применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Основные параметры:

• вывод на экран основных технических параметров ДГУ;
• многоязычный интерфейс, включая русский, для управления работой ДГУ.

По желанию заказчика ДГУ этой серии могут оснащаться контроллерами производства SmartGen, ComAp, DeepSea и других производителей.

Контроллер Lovato RGK600

Основные характеристики:

• Управление ДГУ с функцией автоматического управления переключением СЕТЬ/ДГУ
• Графический ЖК-дисплей разрешением 128х80 пикселей, с подсветкой, с 4-мя уровня серого цвета
• 5 функциональных кнопок и кнопок настройки
• 2 светодиодных индикатора для отображения режима работы и технического состояния ДГУ
• Многоязычный (включая русский язык) интерфейс управления
• Расширенные программируемые функции для входов/выходов
• Управление 4-мя альтернативными настройками, выбор которых осуществляется с помощью переключателя
• Аварийная сигнализация полностью настраиваемая пользователем
• Высокая точность измерений TRMS
• Вход измерения напряжений сети: "3 фазы + нейтраль"
• Вход измерения напряжений генератора: "3 фазы + нейтраль"
• Вход измерения токов трехфазной нагрузки
• Электропитание от аккумуляторной батареи 12-24 В пост. тока
• Внешний оптический вход для программирования: гальванически развязанный, высокоскоростной, совместимый с USB и WiFi
• 3 аналоговых входа для подключения резистивных датчиков:
• давление масла
• температуры охлаждающей жидкости
• уровня топлива в баке
• 5 + 3 дискретных входов:
• 4 программируемых, отрицательных
• 3 программируемых, отрицательных, используемых в качестве альтернативы резистивным датчикам
• 1 для кнопки экстренного останова, положительный
• 6 дискретных выходов:
• 6 защищенных положительных статических выходов
• Вход W для считывания частоты вращения двигателя, pick-up и сигнала переменного тока генератора зарядки батареи с возбуждением от постоянных магнитов
• Память на 50 событий
• Поддержка внешних аварийных сигналов
• Класс защиты IP54 с лицевой стороны может быть увеличен до IP65 при использовании дополнительного уплотнения.

Контроллер Lovato RGK800

Основные характеристики:

• Управление ДГУ с функцией автоматического управления переключением СЕТЬ/ДГУ
• Графический ЖК-дисплей разрешением 128х80 пикс., с подсветкой, с 4-мя уровнями серого цвета
• 13 функциональных кнопок и кнопок настройки
• Встроенный зуммер (отключаемый);
• 10 светодиодных индикаторов для отображения режима работы и технического состояния ДГУ
• Многоязычный (включая русский язык) интерфейс управления
• Шина расширения с 3-мя разъемами для подключения модулей расширения серии EXP:
• интерфейс связи RS232, RS485, USB, Ethernet, Profibus, GSM/GPRS
• дополнительные дискретные входы/выходы, статические или релейные выходы
• аналоговые входы/выходы для датчика температуры PT100, тока, напряжения
• Расширенные программируемые функции для входов/выходов
• Управление 4-мя альтернативными настройками, выбор которых осуществляется с помощью переключателя
• Встроенная в ПЛК (Программируемый Логический Контроллер) логика с пороговыми значениями, счетчиками, аварийной сигнализацией и тех. состояниями
• Аварийная сигнализация полностью настраиваемая пользователем
• Высокая точность измерений TRMS
• Вход измерения напряжения сети "3 фазы + нейтраль"
• Вход измерения напряжения генератора ДГУ "3 фазы + нейтраль"
• Вход измерения токов нагрузки "3 фазы + нейтраль или земля"
• Электропитание от аккумуляторной батареи 12-24 В пост. тока
• Внешний оптический вход для программирования: гальванически развязанный, высокоскоростной, IP65, совместимый с USB и WiFi
• 4 аналоговых входа для подключения резитивных датчиков:
• давления масла
• температуры охлаждающей жидкости
• уровня топлива в баке
• программируемый
• 9 дискретных входов:
• 8 программируемых, отрицательных
• 1 для кнопки экстренного останова, положительный
• 10 дискретных выходов:
• 6 защищенных положительных статических выходов
• 3 релейных выхода
• 1 импульсный статический выход
• Вход pick-up и W для считывания частоты вращения двигателя
• Интерфейс CAN (J.1939) для двигателей с ЭБУ
• Часы реального времени с энергосберегающим режимом
• Память на 250 событий
• Поддержка внешних аварийных сигналов и внешних устройств.

Контроллер Lovato RGK900SA

Основные характеристики:

• Управление процессом синхронизации в автоматическом режиме и обеспечение параллельной работы нескольких генераторных установок
• Расширенные функции управления мощностью и распределением нагрузки
• Графический ЖК-дисплей разрешением 128x112 пикселей, с подсветкой, с 4-мя уровнями серого цвета
• 13 функциональных кнопок и кнопок настройки
• Встроенный зуммер (отключаемый)
• 10 светодиодных индикаторов для отображения режима работы и технического состояния ДГУ
• Многоязычный (включая русский язык) интерфейс управления
• Шина расширения с 4-мя разъемами для подключения модулей расширения серии EXP:
• интерфейсы связи RS232, RS485, USB, Ethernet, GSM/GPRS
• дополнительные дискретные входы/выходы, статические или релейные выходы
• аналоговые входы/выходы для измерения напряжения, тока, температуры от датчика температуры PT100
• Расширенные программируемые функции для входов/выходов
• Управление 4-мя альтернативными настройками, выбор которых осуществляется с помощью внешних входов
• Встроенная в ПЛК (Программируемый Логический Контроллер) логика с пороговыми значениями, счетчиками, аварийной сигнализацией и тех. состояниями
• Аварийная сигнализация полностью настраиваемая пользователем
• Высокая точность измерений TRMS
• Вход измерения напряжения сети "3 фазы + нейтраль"
• Вход измерения напряжения генератора ДГУ "3 фазы + нейтраль"
• Вход измерения токов нагрузки "3 фазы + нейтраль или земля"
• Вход измерения силы тока сети
• Электропитание от аккумуляторной батареи 12-24 В пост. тока
• Вынесенный на переднюю панель гальванически развязанный высокоскоростной интерфейс для программирования, совместимый с USB и WiFi и поддержкой IP65
• 4 аналоговых входа для подключения резистивных датчиков:
  • давления масла
  • температура охлаждающей жидкости
  • уровня топлива в баке
  • программируемый
• 13 дискретных входов:
  • 12 программируемых, отрицательных
  • 1 для кнопки экстренного останова, положительный
• 10 дискретных выходов:
  • 6 защищенных положительных статических выходов
  • 3 релейных выхода
  • 1 импульсный статический выход
• Вход pick-up и W для считывания частоты вращения коленвала двигателя
• Интерфейс CAN (J.1939) для двигателей с ЭБУ
• Изолированный интерфейс CAN для распределения нагрузки между генераторными установками и управления мощностью. Макс. 32 ДГУ
• Управление регулятором оборотов двигателя посредством программируемого аналогового выхода или посредством интерфейса CAN / J1939
• Управление автоматическим регулятором напряжения (AVR) посредством программируемого аналогового выхода
• Часы реального времени с энергосберегающим режимом
• Память на 250 событий
• Поддержка внешних аварийных сигналов и внешних устройств

Параллельная работа ДГУ

Под параллельной работой понимается выработка электроэнергии двумя или более ДГУ, работающим на общую нагрузку. Такие системы чаще всего используются для организации электростанций большой мощности, повышения надежности работы систем электроснабжения, а также с целью улучшения рабочих и эксплуатационных характеристик ДГУ, а именно:

• Повышение топливной экономичности вследствие оптимизации нагрузки для каждой ДГУ.
• Повышения мощности электростанции.
• Повышения надежности работы системы электроснабжения.
• Повышение эксплуатационного ресурса оборудования ДГУ вследствие оптимизации циклов сброса/наброса нагрузки на каждую ДГУ.

Варианты конструктивного исполнения

Помимо открытого исполнения ДГУ, наша компания предлагает ряд дополнительных конструктивных решений, предназначенных для обеспечения защиты оборудования ДГУ от атмосферных осадков, несанкционированного доступа, а также для обеспечения требований по защите окружающей среды от воздействия шума, создаваемого работающей ДГУ.

В зависимости от условий эксплуатации и пожелания заказчика наша компания предлагает различные видов контейнеров собственного производства.
