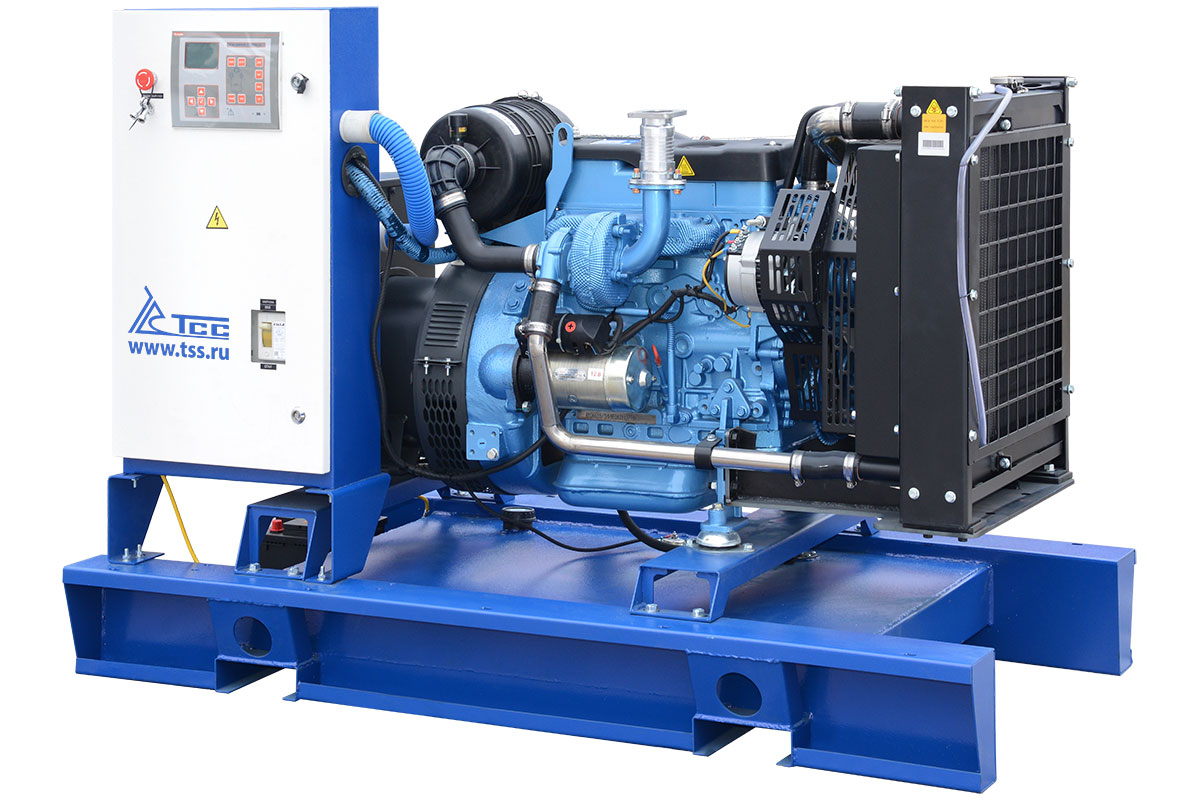

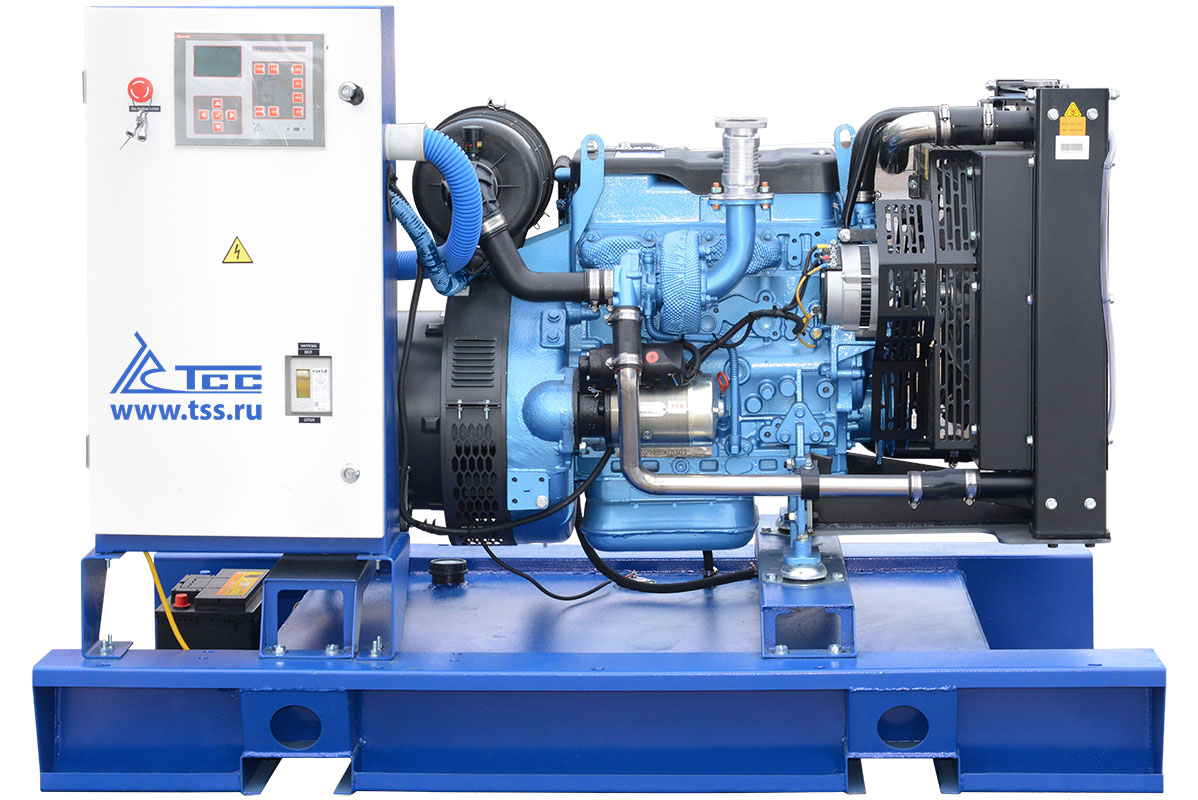

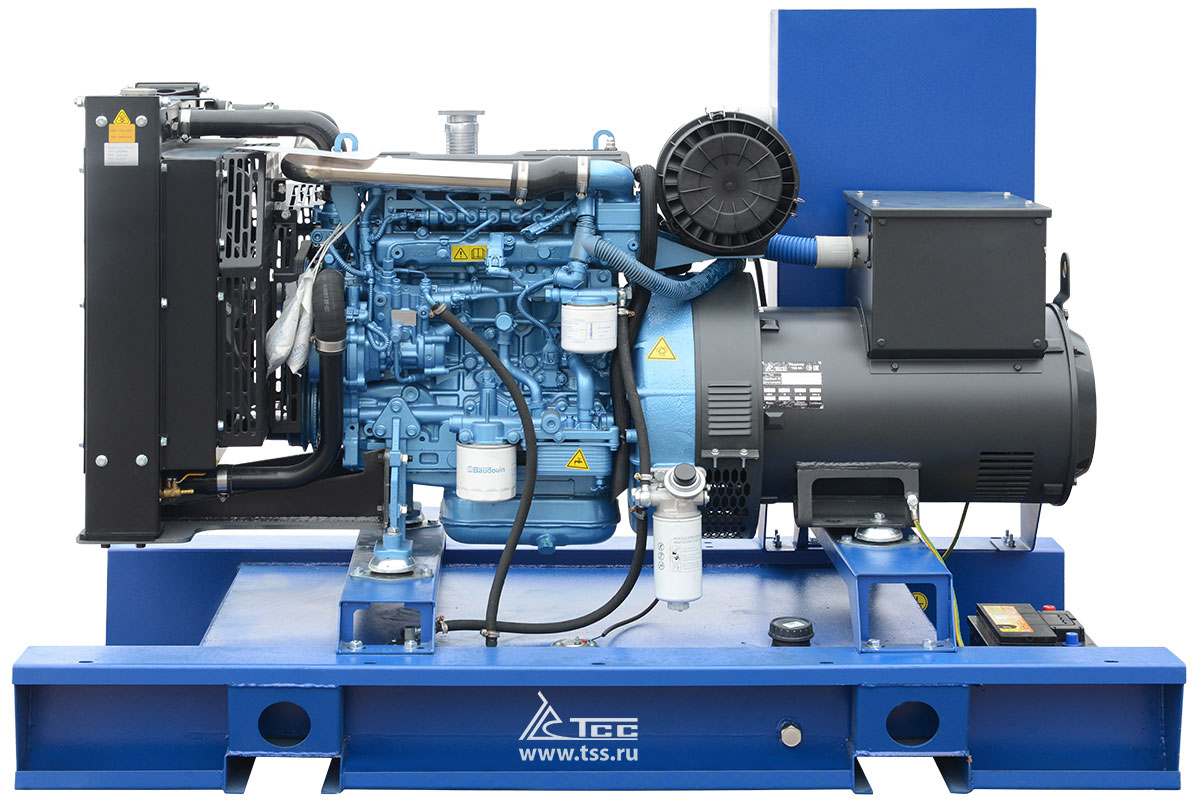

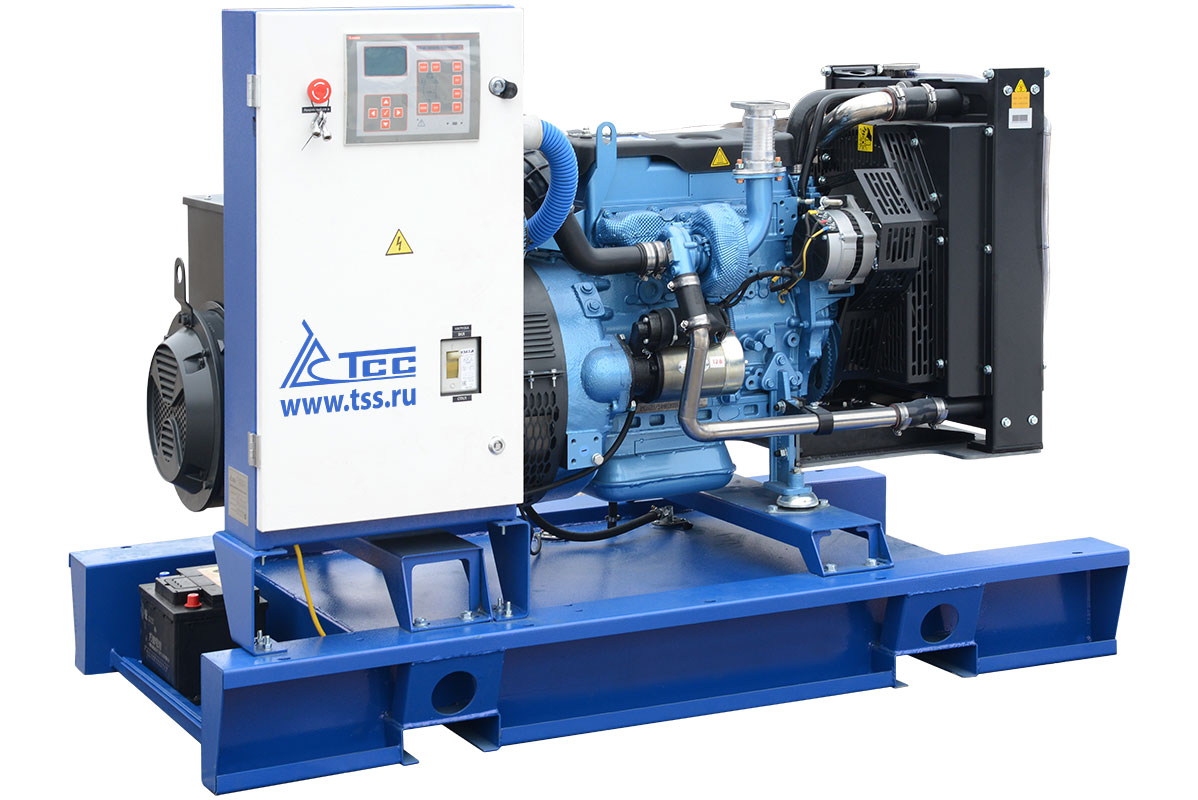

Общие характеристики
| Серия | TSS Premium |
| Мощность номинальная, кВт | 40 |
| Мощность номинальная, кВА | 50 |
| Мощность максимальная, кВт | 44 |
| Мощность максимальная, кВА | 55 |
| Коэффициент мощности | 0.8 |
| Напряжение (В) | 400/230 |
| Количество фаз | 3 |
| Частота, Гц | 50 |
| Номинальный ток (А) | 72 |
| Объём системы охлаждения (л) | 12.9 |
| Объём топливного бака (л) | 90 |
| Расход топлива при 50% мощности л/ч | 6 |
| Расход топлива при 75% мощности л/ч | 8.9 |
| Расход топлива при 100% мощности л/ч | 11.9 |
| Степень автоматизации | 1 (ручной запуск) |
| Система аварийной остановки | да |
| Датчик уровня топлива | да |
| Установленный аккумулятор Ah/V | 6СТ-132 |
| Исполнение | Открытое |
| Уровень шума (dB/7м) | 86 |
| Глушитель | промышленный |
| Габаритные размеры (Д;Ш;В; мм) | 1750x950x1096 |
| Ресурс работы до кап. ремонта (ч) | 32000 |
| Производитель двигателя | Baudouin |
| Двигатель | Baudouin 4M06G55/5 |
| Мощность двигателя максимальная, кВт | 53 |
| Рабочий объём двигателя (л) | 2,3 |
| Емкость масляной системы (л) | 7.3 |
| Мощность генератора, кВт | 40 |
| КПД генератора, % | 87,6 |
| Точность регулировки напряжения (± %) | 0,5 |
| Масса, кг | 780 |
| Комплектация | Глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ |
| Высота рамы (мм) | 205 |
| Гарантия, срок (мес) | 36 месяцев/2000 моточасов |
Двигатель Baudouin 4M06G55/5
| Мощность номинальная, кВт | 48 |
| Мощность максимальная, кВт | 53 |
| Количество цилиндров | 4 |
| Расположение цилиндров | рядное |
| Тактность двигателя | 4 |
| Система охлаждения | жидкостная |
| Система впуска воздуха | С турбонаддувом и интеркулером |
| Частота вращения коленвала (об/мин) | 1500 |
| Диаметр цилиндра (мм) | 82 |
| Ход поршня (мм) | 92 |
| Степень сжатия в цилиндрах | 17,5:1 |
| Регулятор оборотов | Электронный |
| Пусковое устройство (стартер) | Электростартер 12 В |
| Зарядный генератор (А) | 50 |
| Рекомендуемый тип масла | SAE 15W40/10W30 |
| Тип масляного фильтра | Одноразовый фильтр |
| Удельный расход масла (г/кВт*ч) | 0.4 |
| Ёмкость масляной системы (л) | 7.3 |
| Вентилятор, Ø (мм), тип | Осевой |
| Вид топлива | Дизельное |
| Масса, кг | 285 |
| Габаритные размеры (Д;Ш;В; мм) | 1180х654х793 |
| Гарантия, срок (мес) | 36 месяцев/2000 моточасов |
| SAE (маховик / картер маховика) | SAE 3 # 10, 11.5’’ |
Генератор TSS-SA-40(E) SAE 3/11,5
| Постоянная мощность (кВт) | 40 |
| Тип генератора | бесщёточный, синхронный |
| Система возбуждения | SHUNT |
| Напряжение (В) | 400/230 |
| Частота вращения, об/мин | 1500 |
| Частота, Гц | 50 |
| Количество фаз | 3 |
| Шаг обмотки | 2/3 |
| Количество опорных подшипников | 1 |
| Класс защиты обмотки | IP23 |
| Степень изоляции | Н |
| Регулятор напряжения | ЕТС-А1 |
| Масса, кг | 265 |
| Гарантия, срок (мес) | 12 |
| Габаритные размеры (Д;Ш;В; мм) | 730x470x700 |
Контроллер SMARTGEN HGM-9320 CAN
| Язык интерфейса контроллера | русский |
| Интерфейс RS-232 | нет |
| Интерфейс RS-485 (ModBUS RTU) | да |
| Интерфейс USB | да |
| Интерфейс CAN (J.1939) | да |
| Интерфейс Ethernet | нет |
| Выбор режима измерения | да |
| Класс защиты | IP55 |
| Потребляемая мощность, Вт | 4 |
| Напряжение (В) | 8 - 35 |
| Функция задержки запуска | да |
| Диап. вх. напр. пер. тока для 3-фаз 4-провод (В) | 15 .. 360 |
| Диап. вх. напр. пер. тока для 1-фаз 2-пров(В) | 15 .. 360 |
| Количество подключаемых датчиков | 13 |
| Сигнал тревоги - неудачный запуск ДГУ | да |
| Сигнал/останов ДГУ от датчика темп ОЖ | да |
| Сигнал/останов ДГУ от датчика давл масла | да |
| Сигнал/останов ДГУ от датчика оборотов двиг | да |
| Звуковой сигнал общей аварии | да |
| Сигнал тревоги - общее предупреждение | да |
| Сигнал тревоги - показатель низкого уровня топлива | да |
| Сигнал тревоги/останов ДГУ - Общая неисправность | да |
| Контроль напряжения АКБ | да |
| Контроль напряжения зарядного генератора | да |
| Индикация силы тока | да |
| Индикация числа оборотов двигателя | да |
| Частотомер | да |
| Счетчик часов наработки | да |
| Индикация давления масла | да |
| Индикация напряжения аккумулятора (В) | да |
| Индикация активной мощности по 3ф. (кВт) | да |
| Индикация мощности (кВт) | да |
| Индикация суммарной активной мощности (кВт) | да |
| Индикация суммарной реактивной мощности (кВАр) | да |
| Счётчик выработанной электроэнергии (кВт/ч) | да |
| Индикация последовательности чередования фаз | да |
| Индикация уровня топлива в баке | да |
| Журнал событий | да |
| Останов по низкому напряжению | да |
| Комплектация | упаковка, крепёж, паспорт, контроллер |
| Габаритные размеры (Д;Ш;В; мм) | 237х172х45 |
| Гарантия, срок (мес) | 12 |
| Масса, кг | 0.8 |
Новая серия дизель-генераторных установок «TBD» на базе современных высокотехнологичных двигателей «Moteurs Baudouin»(Франция) была разработана инженерами «ГК ТСС» в 2017 году как расширение линейки высококачественных электростанций, рассчитанных на самую широкую сферу применения. По своим технико-экономическим и эксплуатационным характеристикам ДГУ «TBD» сравнимы с дизель-генераторами самых известных производителей, но при этом гораздо дешевле их и по стоимости приобретения и в обслуживании. ДГУ «TBD» одинаково успешно применяются как в качестве основного источника энергопитания, так и в качестве резервного – с автоматическим запуском при сбоях в работе основной электросети.
Дизельный генератор доступен к заказу в следующих модификациях:
— АД-40С-Т400-1РМ9, АД-40С-Т400-1РКМ9, АД-40С-Т400-1РПМ9, АД-40С-Т400-1РНМ9;— АД-40С-Т400-2РМ9, АД-40С-Т400-2РКМ9, АД-40С-Т400-2РПМ9, АД-40С-Т400-2РНМ9;
— АД-40С-Т400-3РМ9, АД-40С-Т400-3РКМ9, АД-40С-Т400-3РПМ9, АД-40С-Т400-3РНМ9.
Возможные варианты применения
- Резервное электроснабжение системы жизнеобеспечения, операционных в больницах или роддомах.
- Основное энергоснабжение бурового и насосного оборудования нефте-газовой отрасли.
- Резервное энергоснабжение при чрезвычайных ситуациях для МЧС и аварийных служб.
- Основное энергоснабжение строительного оборудования
- Основное или резервное энергоснабжение загородного дома, поселка.
Расширенная гарантия
На дизель-генераторные установки серии «TBD» действует расширенная гарантия: 3 года либо 2000 моточасов наработки в зависимости от того, что наступит раньше.
Предпродажная подготовка
Все ДГУ полностью готовы к работе, укомплектованы глушителем, АКБ, залиты маслом и охлаждающей жидкостью и прошли 2-часовую обкатку.
Базовая комплектация
- Дизельный двигатель с непосредственным впрыском топлива и водовоздушным охлаждением, с турбокомпрессором и регулятором частоты вращения; Установленным навесным оборудованием и оборудован системами обеспечения;
- Генератор одноопорный безщеточный, синхронный, четырехполюсной с обратными диодами, с самовозбуждением и автоматическим регулятором напряжения;
- Рама с интегрированным топливным баком, оснащенным сливным краном. Устройство рамы позволяет производить такелажные работы без дополнительных приспособлений;
- Система электропитания с аккумуляторными батареями, генератором, пусковым стартером;
- Шкаф управления с автоматическим или ручным запуском (зависит от степени автоматизации).
Преимущества двигателя «Baudouin»
- пониженный расход топлива, обеспеченный высокоэффективной топливной системой;
- низкий уровень шума за счёт применения специальных шумопонижающих технологий;
- надёжность и долговечность, обеспеченные применением современных материалов и роботизированной сборкой;
- возможность мониторинга основных параметров функционирования агрегата (предусмотрен аварийный останов) с помощью цифровых контроллеров;
- компактность, доступность узлов и агрегатов за счёт применения модульного дизайна;
- высокая ремонтопригодность за счёт унификации и взаимозаменяемости деталей;
- периодичность замены топливных фильтров 500 ч;
- система впрыска топлива с новейшими топливными форсунками высокого давления снижают потребление топлива и загрязняющих выбросов;
- встроенные системы охлаждения масла;
- используется турбокомпрессор, который обеспечивает эффективную работу двигателя при увеличенном крутящем моменте;
- усовершенствованный механизм привода клапанов с улучшенной смазкой и охлаждением;
- многосекционный выпускной коллектор.
Шкаф управления электростанцией
Шкаф управления ДГУ производства компании ТСС разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции. ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей.
Соответствие стандартам
Все комплектующие проходят входной контроль качества, затем обеспечивается полный контроль процесса производства и конечный контроль качества продукции в соответствии с российскими стандартами. Сертификат соответствия C-RU.АГ75.B.18854: соответствие ГОСТ Р 53174-2008, ГОСТ Р 51318.12-99 (СИСПР 12-97), ГОСТ 12.1.012-2004, ГОСТ 12.1.003-83.
На дизель генераторные установки серии Premium на базе двигателей Baudouin установлен гарантийный срок эксплуатации сроком 3 года с даты поставки, либо наработка 2000 моточасов, в зависимости от того, какое событие наступит раньше.
Генератор переменного тока
В качестве генераторов переменного тока, в генераторных установках серии «Premium» на базе двигателей Baudouin применяются генераторы переменного тока марки TSS-SA серии Е.
Генераторы TSS-SA уже успели зарекомендовать себя как качественные и надежные генераторы с высоким уровнем соотношением цена/качество. Серия Е является самой продвинутой в семействе генераторов TSS-SA. Генераторы этой серии соответствуют самым строгим международным стандартам, таким как IEC 60034-1; CEI 2-3; BS 4999-5000; VDE 0530; NF 51-100,111; OVE M-10, NEMA MG 1.22.
Преимущества генераторов переменного тока TSS-SA серии Е
- Высокие эксплуатационные характеристики за счет продуманности конструкции и использования в конструкции генераторов высококачественных материалов.
- Высочайшая степень надежности и безопасности эксплуатации за счет использования технологии «вакуум-нагнетательной пропитки» (VPI), которая гарантирует превосходную степень изоляции обмоток генераторов.
- Продолжительный гарантийный срок эксплуатации.
Используемые в конструкции генераторов автоматические регуляторы напряжения (АРН) обеспечивают высокие характеристики вырабатываемого электричества и способны работать при высоких уровнях вибрации. Они надежно защищены от попадания пыли, соли и песка.
