| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| СЕРИЯ | TSS Prof |
| МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ | 520 |
| МОЩНОСТЬ НОМИНАЛЬНАЯ, КВА | 650 |
| МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ | 572 |
| МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВА | 715 |
| КОЭФФИЦИЕНТ МОЩНОСТИ | 0,8 |
| НАПРЯЖЕНИЕ (В) | 400/230 |
| КОЛИЧЕСТВО ФАЗ | 3 |
| ЧАСТОТА, ГЦ | 50 |
| НОМИНАЛЬНЫЙ ТОК (А) | 936 |
| ОБЪЁМ СИСТЕМЫ ОХЛАЖДЕНИЯ (Л) | 88 |
| ОБЪЁМ ТОПЛИВНОГО БАКА (Л) | 1050 |
| РАСХОД ТОПЛИВА ПРИ 50% МОЩНОСТИ Л/Ч | 73.5 |
| РАСХОД ТОПЛИВА ПРИ 75% МОЩНОСТИ Л/Ч | 109.8 |
| РАСХОД ТОПЛИВА ПРИ 100% МОЩНОСТИ Л/Ч | 148.5 |
| АВТОНОМНАЯ РАБОТА НА 75% НАГРУЗКИ БЕЗ ДОЗАПРАВ (Ч) | 9.6 |
| СТЕПЕНЬ АВТОМАТИЗАЦИИ | 1 (ручной запуск) |
| СИСТЕМА АВАРИЙНОЙ ОСТАНОВКИ | да |
| ДАТЧИК УРОВНЯ ТОПЛИВА | да |
| ЗАМОК ГОРЛОВИНЫ БАКА | да |
| ОТКЛЮЧАТЕЛЬ АКБ | да |
| УСТАНОВЛЕННЫЙ АККУМУЛЯТОР AH/V | 2*190/12 |
| ИСПОЛНЕНИЕ | Открытое |
| УРОВЕНЬ ШУМА (DB/7М) | 98 |
| ГЛУШИТЕЛЬ | промышленный |
| ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ) | 3550х1550х2245 |
| МАССА, КГ | 3600 |
| ЭКОЛОГИЧЕСКИЙ КЛАСС | Tier 2 |
| ПРОИЗВОДИТЕЛЬ ДВИГАТЕЛЯ | Doosan |
| КОМПЛЕКТАЦИЯ | руководство, гарантийный талон |
| ВЫСОТА РАМЫ (ММ) | 300 |
| ДВИГАТЕЛЬ DOOSAN | |
| МОДЕЛЬ | Doosan P222FE |
| МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ | 569 |
| МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ | 612 |
| КОЛИЧЕСТВО ЦИЛИНДРОВ | 12 |
| РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ | V-образное |
| ТАКТНОСТЬ ДВИГАТЕЛЯ | 4 |
| РАБОЧИЙ ОБЪЁМ ДВИГАТЕЛЯ (Л) | 21,927 |
| СИСТЕМА ОХЛАЖДЕНИЯ | жидкостная |
| СИСТЕМА ВПУСКА ВОЗДУХА | с турбонаддувом и промежуточным охлаждением воздуха |
| ТИП ВОЗДУШНОГО ФИЛЬТРА | фильтроэлемент |
| ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН) | 1500 |
| ДИАМЕТР ЦИЛИНДРА (ММ) | 128 |
| ХОД ПОРШНЯ (ММ) | 142 |
| СТЕПЕНЬ СЖАТИЯ В ЦИЛИНДРАХ | 14,2:1 |
| РЕГУЛЯТОР ОБОРОТОВ | электронный |
| НАПРЯЖЕНИЕ БОРТОВОГО ЭЛЕКТРООБОРУДОВАНИЯ, (В) | 24 |
| ПУСКОВОЕ УСТРОЙСТВО (СТАРТЕР) | 24/7 |
| ЗАРЯДНЫЙ ГЕНЕРАТОР (А) | 45 |
| УДЕЛЬНЫЙ РАСХОД ТОПЛИВА (Г/КВТ*Ч) | 224 |
| ТИП ТОПЛИВНОГО ФИЛЬТРА | одноразовый фильтр |
| РЕКОМЕНДУЕМЫЙ ТИП МАСЛА | SAE 15W40, API CH-4 |
| ТИП МАСЛЯНОГО ФИЛЬТРА | одноразовый фильтр |
| МАКСИМАЛЬНЫЙ РАСХОД МАСЛА (Г/Ч) | 582 |
| ЁМКОСТЬ МАСЛЯНОЙ СИСТЕМЫ (Л) | 40 |
| ВЕНТИЛЯТОР, Ø (ММ), ТИП | 915, ременной |
| ВИД ТОПЛИВА | дизельное |
| МАССА, КГ | 1650 |
| ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ) | 1698×1389×1281 |
| SAE (МАХОВИК / КАРТЕР МАХОВИКА) | 1/14 |
| ГЕНЕРАТОР TSS SA | |
| МОДЕЛЬ | TSS-SA-540 |
| КОНТРОЛЛЕР LOVATO | |
| МОДЕЛЬ | Контроллер Lovato RGK800 |

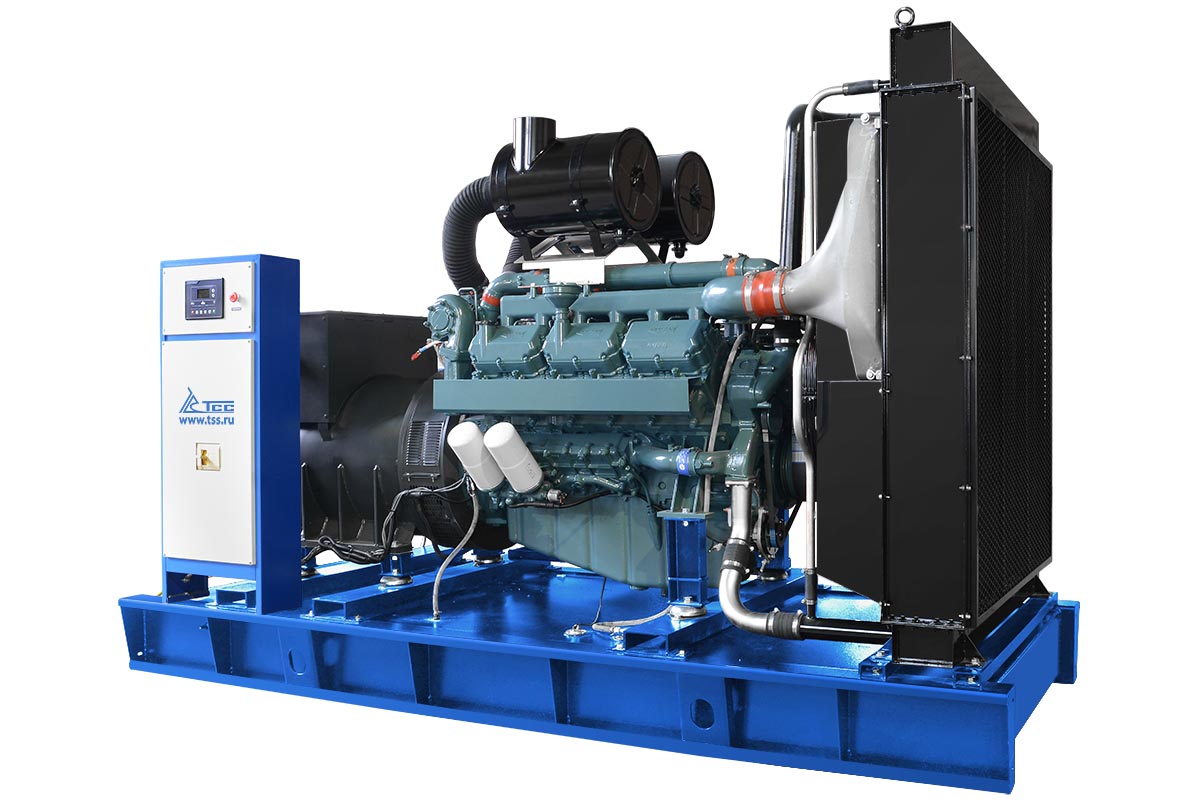

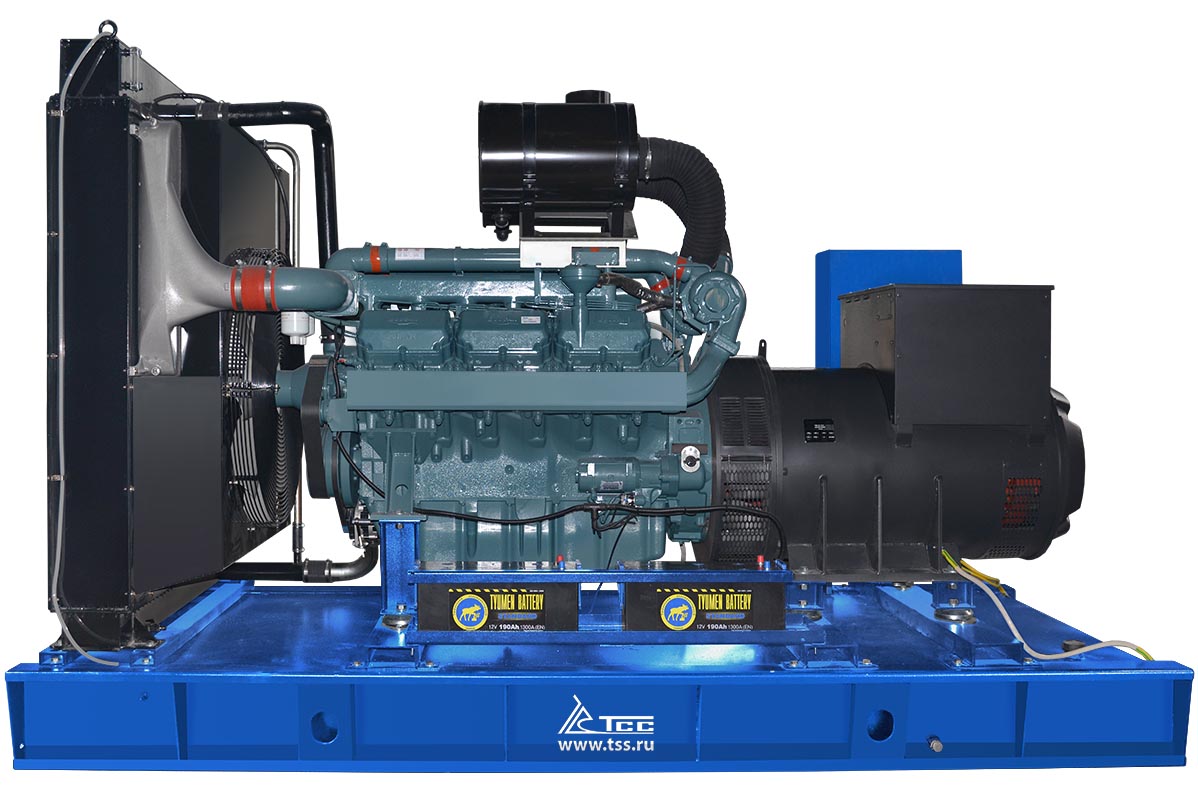

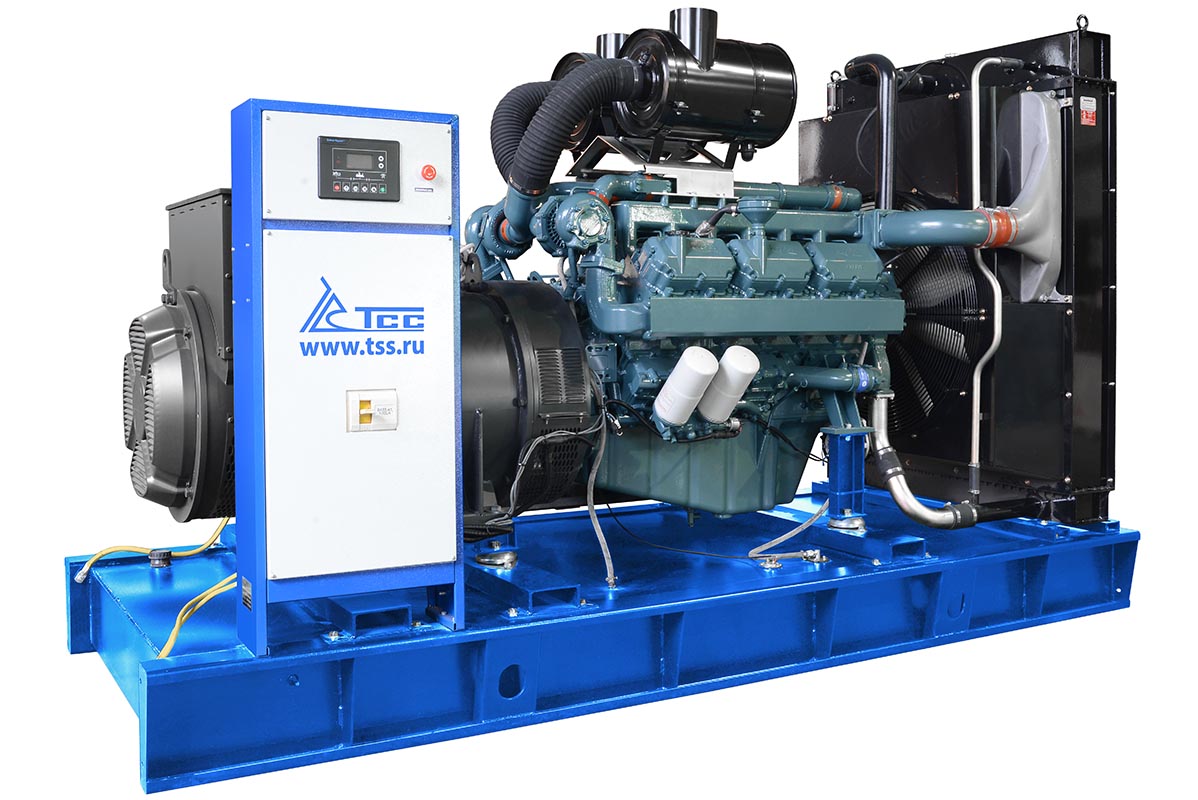

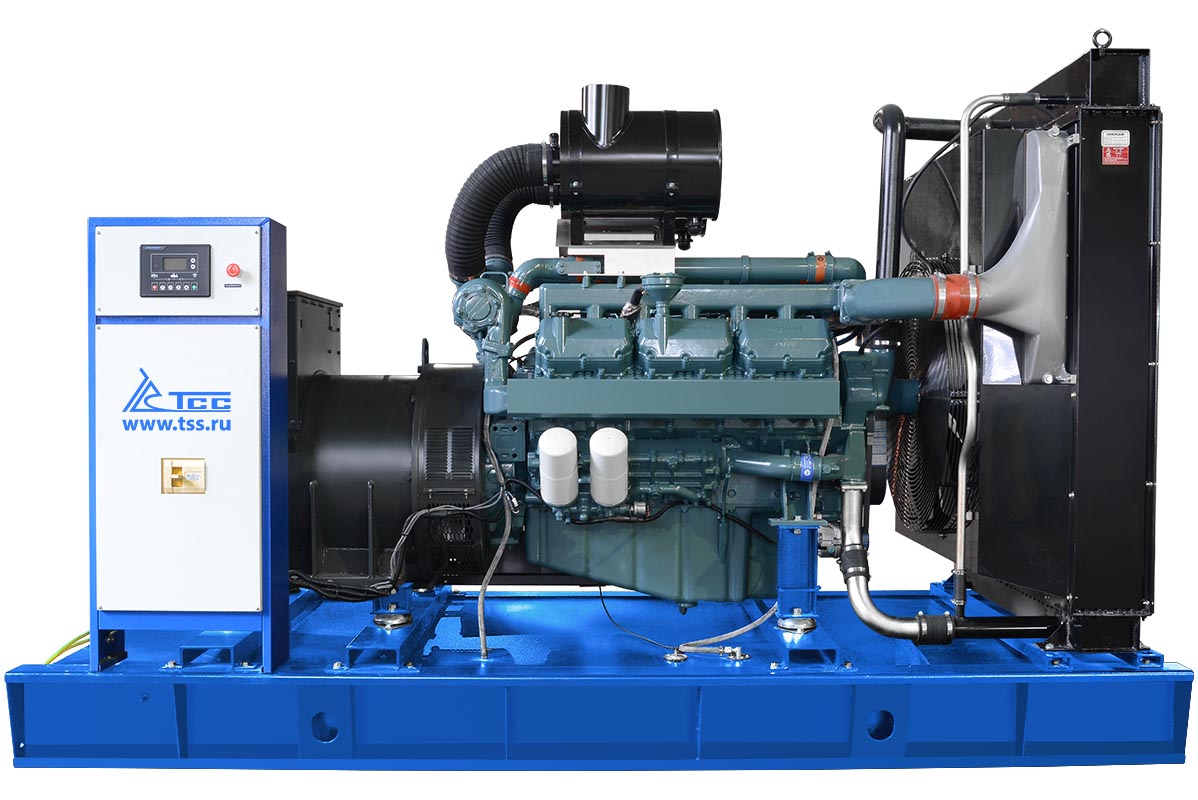

Дизельный генератор TDo 715TS - это трехфазная дизельная электростанция открытого типа (без кожуха) серии "TSS Prof", которая предназначена для применения в качестве резервных и основных источников электричества.
TDo 715TS имеет дизельный двигатель "Doosan", номинальная мощность которого составляет 520 кВт. Максимальная мощность данной модели сотавляет 572 кВт. Электростанция надежная и долговечная в эксплуатации. Тип запуска - ручной.
Дизельный генератор TDo 715TS создан для работ на предприятиях нефтегазового сектора, агропромышленного комплекса, производственных предприятий, спортивных объектов и других отраслей.
Преимущества двигателей "Doosan":
- Высокое качество сборки, надёжность и долговечность;
- Топливная экономичность благодаря применению технологии прямого впрыска топлива и мощного топливного насоса высокого давления фирм Zexel или Bosch;
- Усовершенствованная система подачи воздуха;
- Усилены узлы двигателя, наиболее подверженные нагрузке;
- Гарантированная выходная мощность (0+3%);
- Низкий уровень выброса выхлопных газов;
- Низкий уровень шума;
- Сбалансированная конструкция, уменьшающая вибрации;
- Сменные вкладыши цилиндров для обеспечения максимальной ремонтопригодности и жизненного цикла двигателя;
- Неприхотливость, простота в эксплуатации и обслуживании;
- Низкие требования к качеству топлива и смазочных материалов;
- Программная поддержка оптимальных режимов работы двигателя.
Шкаф управления электростанцией:
Шкаф управления ДГУ производства компании ТСС разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции. ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей.
На лицевой панели ШУЭ расположены:
- Замок;
- Автоматический выключатель;
- Контроллер;
- Выключатель питания контроллера;
- Кнопка аварийного останова;
- Звуковой сигнализатор.
