| Вид | аварийная осветительная установка (АОУ) |
| Конфигурация | надувная световая вышка |
| Высота подъема вышки, м | 5 |
| Тип лампы | ДНаТ |
| Мощность лампы, Вт | 1000 |
| Световой поток, Лм | 130 000 |
| Площадь освещения, м2 | 15 000 |
| Источник питания | сеть 220В |
| Наличие генератора | нет |
| Мощность компрессора, Вт | 150–1200 |
| Производительность компрессора, м3/мин | 2,5–3,5 |
| Ветроустойчивость с растяжками, м/сек | 20 |
| Время надува, сек | 60 |
| Масса, кг | 26 |
| Габариты в упакованном состоянии (ДхШхВ), мм | 530х670х570 |
Аварийная осветительная установка предназначена для экстренного развертывания на местности в случае природных и техногенных катастроф, при несанкционированном отключении освещения, для освещения больших площадей на массовых мероприятиях, а также при проведении ночных работ в промышленности и строительстве в труднодоступных местах без использования дорогостоящего оборудования и квалифицированного персонала.

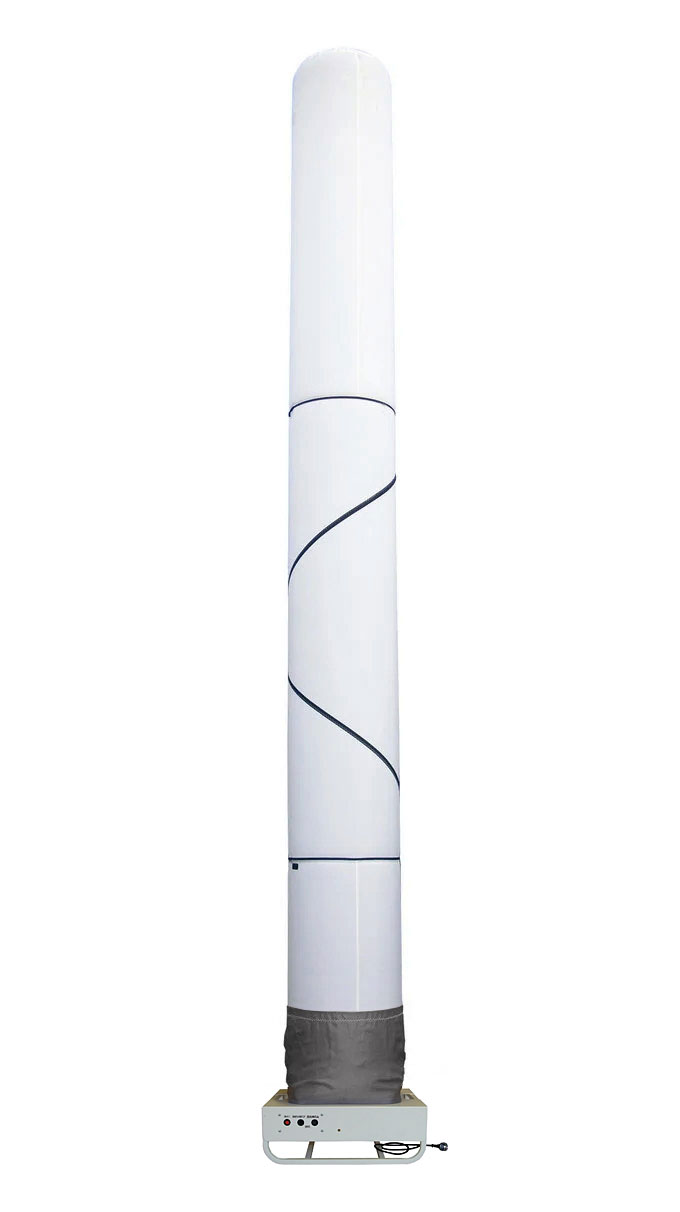

В конструкцию установки входит цилиндрическая световая башня из мягкой оболочки, куда помещается источник света. Ткань оболочки обладает способностью рассеивать свет. Мягкая оболочка принимает форму вертикального цилиндра под воздействием непрерывного нагнетания воздуха компрессором. Высота надувного купола – 5 метров.
В качестве источника освещения используется натриевая или металлогалогенная лампа. Она закрепляется на верхнюю часть тканевого цилиндра. Возможна установка двух и более ламп.
Источником электрической энергии в установке является электрическая сеть 220В, питающая источник света и компрессор.
Осветительная установка компактна, ее можно перевозить в багажнике легкового автомобиля и обслуживать одним оператором. Для обеспечения устойчивости при ветре установка фиксируется растяжками с колышками.
Устройство осветительной установки «Световая башня»

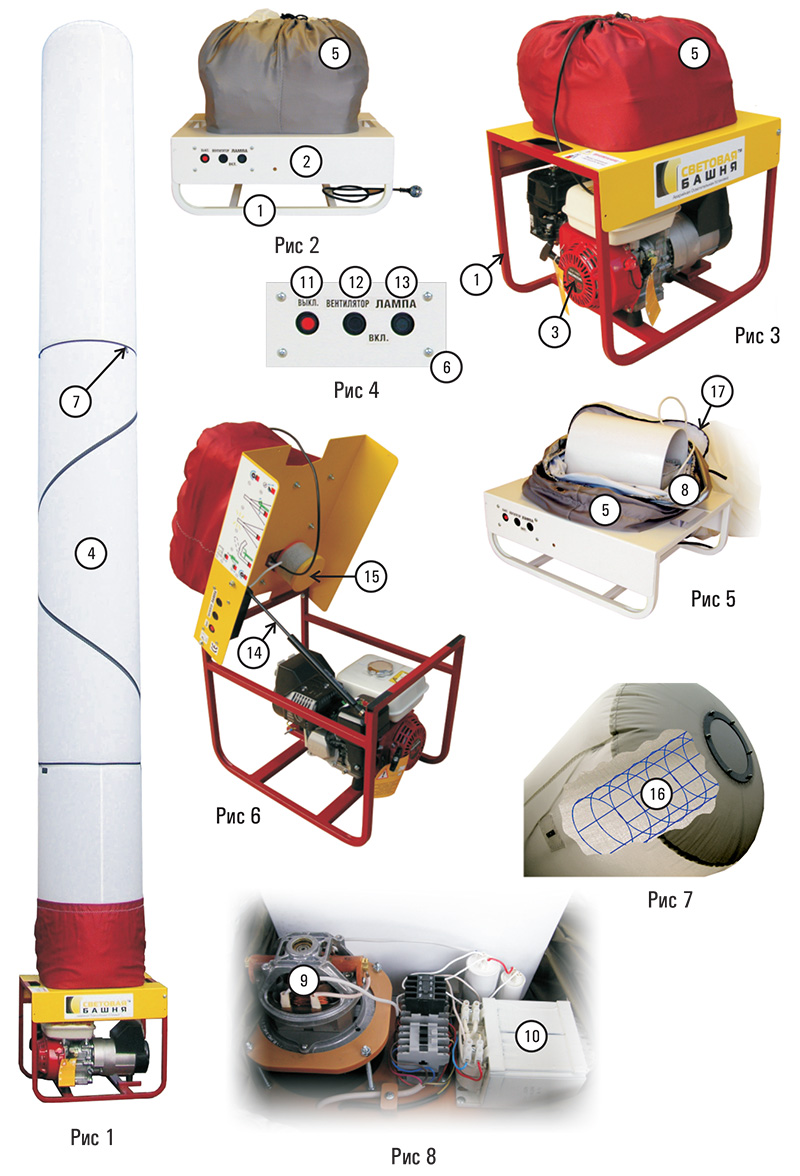

Осветительная установка (ОУ) «Световая башня» состоит из корпуса, силового блока, пульта управления, тканевого цилиндра, нагнетателя воздуха и воздушного фильтра.

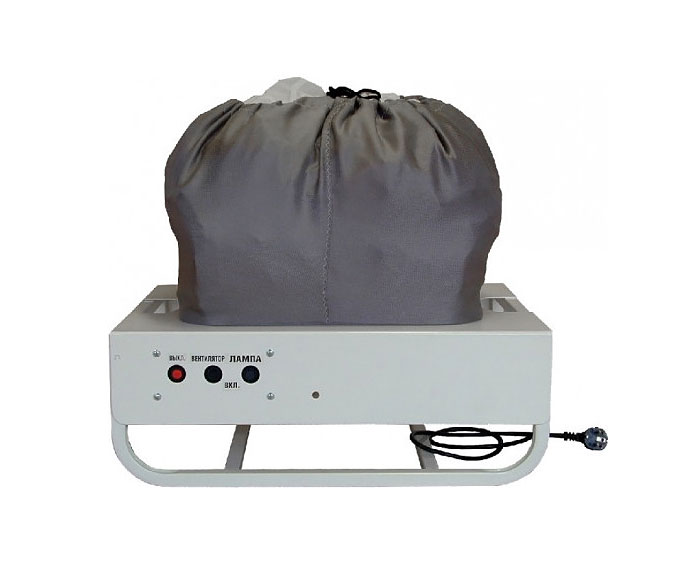

Корпус ОУ состоит из стальной рамы 1 и крышки 2 (рис.2) покрытые современными порошковыми лакокрасочными материалами. Для ОУ с встроенной электростанцией 3 рама 1 (рис.3) имеет большую высоту, а крышка 2 поворотную ось и пневматический упор 14 (рис.6) для подъёма крышки на время заправки электростанции бензином.
Силовой блок ОУ расположен внутри клапана 8 (рис.5) тканевого цилиндра 4 (рис.1) и состоит из диэлектрической пластины, на которой закреплен нагнетатель воздуха 9 и ПРА лампы 10 (рис.8). Тканевый цилиндр 4 (рис.1) диаметром 500 мм выполнен из специального воздухонепроницаемого, разрывопрочного материала 90 г/м.кв. В верхней части цилиндра закреплена сетка-капсула 16 (рис.7) с источником света, который гибким шнуром соединен с силовым блоком. В средней части тканевого цилиндра находятся петли для закрепления растяжек 7 (рис.1). В нижней части цилиндра расположена юбка – чехол 5 (рис.2) для упаковки цилиндра с капсулой и застежка 17 (рис.5) для обеспечения доступа к силовому блоку.
Блок управления 6 (рис.4) расположен под крышкой корпуса, управление осуществляется кнопками 11,12,13 (рис.4).
Воздушный фильтр 15 (рис.6) расположен под крышкой корпуса. Подключение осветительного устройства к сети осуществляется посредством гибкого шнура со штепсельной вилкой.
Для защиты ОУ от случайного опрокидывания и падения под воздействием ветра предусмотрены страховочные растяжки 7 (рис.1) с креплением в грунт.
- тканевый купол,
- компрессор,
- комплект растяжек,
- лампа освещения,
- дополнительная лампа
