| Номинальная мощность, кВА | 135 |
| Диапазон входного напряжения (Uвх), % | ±15 |
| Диапазон входного напряжения (Uвх), В | 323–437 |
| Диапазон входного напряжения, за пределами которого происходит отключение (Uвх), В | 141–290 |
| Устанавливаемое выходное напряжение L-N (Uвых), В | от 210 до 255 |
| Устанавливаемое выходное напряжение L-L (Uвых), В | от 360 до 440 |
| Точность стабилизации, % | ±0,5 |
| Максимальный входной ток (Iвх (max)), А | 229 |
| Выходной ток (Iвых (nominal)), А | 195 |
| Быстродействие, мс/В | 16 |
| Рабочая температура, °C | от –25 до +45 |
| Установка | в помещении |
| Вес, кг | 580 |
| Габариты (ШхГхВ), мм | 600х800х1800 |
В стандартных моделях предусмотрена возможность использовать два варианта подключения по входу, что позволит работать с двумя разными диапазонами колебаний напряжения: ±15 и ±20%.
По заказу стабилизаторы могут поставляться с другими диапазонами входного напряжения:
±10%, ±25, ±30%, +15%/–35%, +15%/–45%.
В зависимости от диапазона входного напряжения изменяется номинальная мощность стабилизатора:
| Диапазон входного напряжения (Uвх), % | ±10 | ±15 | ±20 | ±25 | ±30 | +15/–35 | +15/–45 |
| Номинальная мощность, кВА | 200 | 135 | 105 | 80 | 60 | 80 | 60 |
Трехфазные электромеханические стабилизаторы ORTEA серии ORION Plus обеспечивают быстрое и точное регулирование выходного напряжения. Стабилизаторы ORTEA собираются из лучших европейских комплектующих на заводе в Италии.

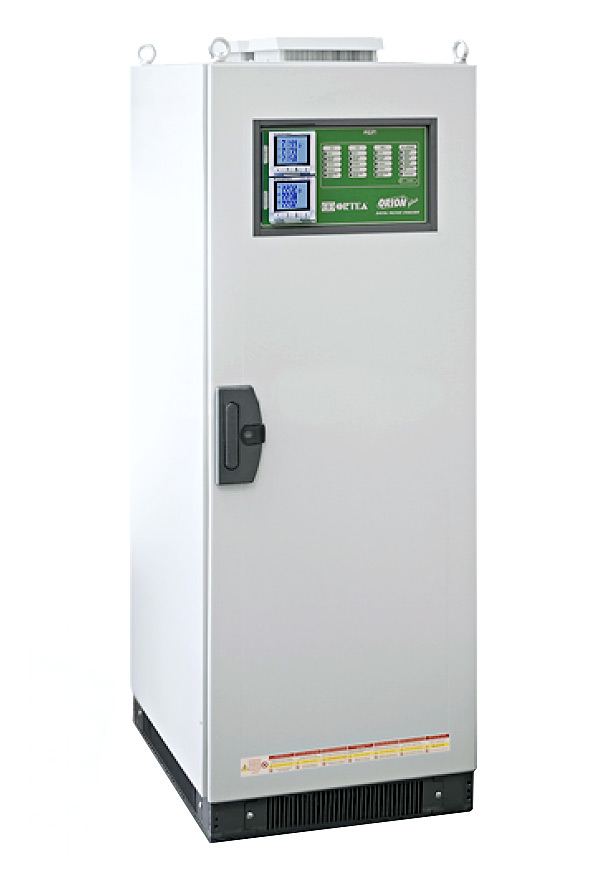

Стабилизаторы размещаются в модульных шкафах, которые подходят для использования в любой промышленной среде и способны выдерживать механические нагрузки во время транспортировки и установки. Стабилизаторы напряжения ORION Plus регулируют выходное напряжение независимо по каждой фазе. Как и стабилизаторы серии ORION, данные стабилизаторы применяются при работе с трёхфазными и однофазными потребителями с несбалансированностью нагрузки до 100% и несимметричным напряжением электросети. Для работы со стабилизаторами ORION plus требуется наличие нейтрального провода. Стабилизатор также может работать и при отсутствии нейтрального провода при условии, что установлено дополнительное устройство, способное формировать нейтраль (изолирующий или симметрирующий трансформатор).
В стабилизаторах серии ORION Plus применяется естественная вентиляция и дополнительное охлаждение при помощи вентиляторов, когда температура внутри корпуса превышает 45°C. На дверце шкафа размещены два цифровых мультиметра. Эти устройства отображают информацию о входных и выходных параметрах стабилизатора, таких как фазное и линейное напряжение, ток, коэффициент мощности, активная, полная, реактивная мощность и т.д. Состояние стабилизатора удобно отслеживать с помощью системы индикации на передней панели, на которой отображается полная информация о состоянии всех трёх фаз и сигналы тревоги. Светодиоды сигнализируют о наличии питания, повышении или понижении напряжения, достижении нижней или верхней границы входного диапазона, перегрузке, перегреве внутри корпуса и др.
В моделях мощностью до 250 кВА ±15% на цепь регулятора напряжения устанавливается автоматический выключатель для защиты регулятора от перегрузок и коротких замыканий. В моделях мощностью от 300 кВА ±15% в случае перегрузки на регуляторе напряжения срабатывает электронная защитная система. В этом состоянии питание нагрузки не прекращается, но стабилизатор переходит в режим «транзит» либо понижает напряжение до его номинального значения. Таким образом, гарантируется непрерывное поступление питания к нагрузке, хотя стабилизации напряжения не происходит. После прекращения перегрузки стабилизатор автоматически возвращается в стандартный режим работы.
В стабилизаторах ORTEA ORION Plus имеется возможность устанавливать значение выходного напряжения в диапазоне от 210 до 255В (L-N) и от 360 до 440В (L-L).
Система «безопасного старта» благодаря суперконденсаторам при выключении стабилизатора опускает выходное напряжение до минимального значения. Таким образом, при включении стабилизатора номинальное напряжение плавно подается на нагрузку. Цепи управления защищены предохранителями. За управление регулированием напряжения на основании истинного среднеквадратичного значения отвечает 2-канальный DSP-микропроцессор. Параметры устройства и опорное значение выходного напряжения можно установить, используя персональный компьютер, что позволяет прямо на месте решать различные проблемы, связанные со стабилизацией напряжения.
Стабилизаторы ORION Plus оснащены встроенной молниезащитой SPD II – благодаря ей высоковольтные разряды не причинят ущерба потребителям.
Все стабилизаторы ORTEA могут быть смонтированы внутри шкафов, специально предназначенных для установки снаружи помещений.
Преимущества стабилизаторов ORTEA ORION
- 100% Итальянская сборка, обеспечивающая европейской качество и надежность;
- плавная регулировка напряжения (без мерцания света);
- стабилизаторы способны работать на морозе (до –25°C);
- стабилизаторы способны обеспечить работу сварочного аппарата;
- стабилизация напряжения осуществляется отдельно по каждой фазе;
- стабилизаторы оснащены встроенной молниезащитой.
Гарантии
- 2 года полной гарантии и 3 года бесплатного постгарантийного обслуживания в официальном сервисном центре;
- все электрооборудование, подключенное к стабилизаторам ORTEA застраховано компанией «Ингосстрах» на сумму 3 000 000 руб.
